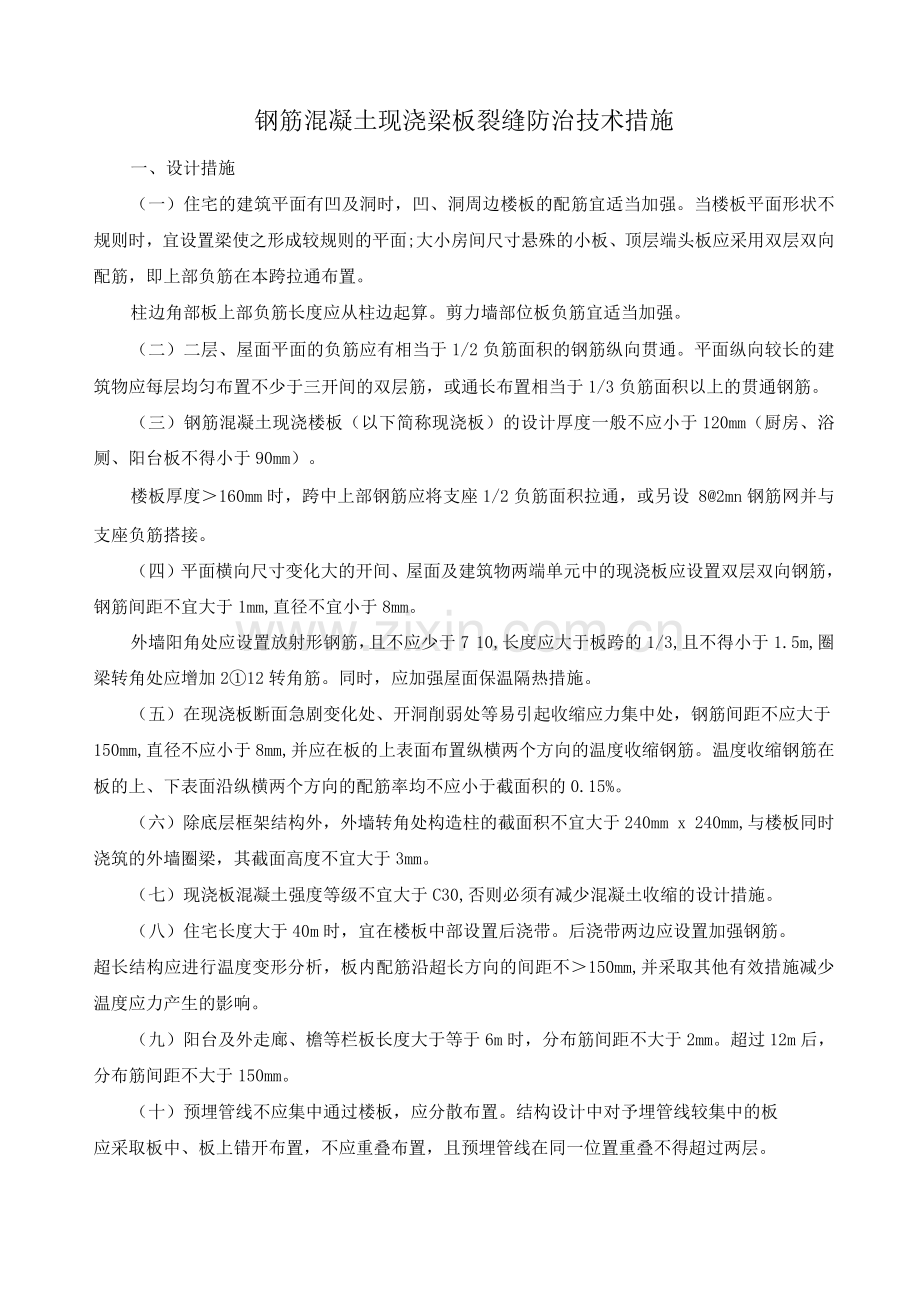

钢筋混凝土现浇梁板裂缝防治技术措施
一、设计措施
（一）住宅的建筑平面有凹及洞时，凹、洞周边楼板的配筋宜适当加强。当楼板平面形状不规则时，宜设置梁使之形成较规则的平面;大小房间尺寸悬殊的小板、顶层端头板应采用双层双向配筋，即上部负筋在本跨拉通布置。
柱边角部板上部负筋长度应从柱边起算。剪力墙部位板负筋宜适当加强。
（二）二层、屋面平面的负筋应有相当于1/2负筋面积的钢筋纵向贯通。平面纵向较长的建筑物应每层均匀布置不少于三开间的双层筋，或通长布置相当于1/3负筋面积以上的贯通钢筋。
（三）钢筋混凝土现浇楼板（以下简称现浇板）的设计厚度一般不应小于120mm（厨房、浴厕、阳台板不得小于90mm）。
楼板厚度＞160mm时，跨中上部钢筋应将支座1/2负筋面积拉通，或另设 8@2mn钢筋网并与支座负筋搭接。
（四）平面横向尺寸变化大的开间、屋面及建筑物两端单元中的现浇板应设置双层双向钢筋，钢筋间距不宜大于1mm,直径不宜小于8mm。
外墙阳角处应设置放射形钢筋，且不应少于7 10,长度应大于板跨的1/3,且不得小于1.5m,圈梁转角处应增加2①12转角筋。同时，应加强屋面保温隔热措施。
（五）在现浇板断面急剧变化处、开洞削弱处等易引起收缩应力集中处，钢筋间距不应大于150mm,直径不应小于8mm,并应在板的上表面布置纵横两个方向的温度收缩钢筋。温度收缩钢筋在板的上、下表面沿纵横两个方向的配筋率均不应小于截面积的0.15%。
（六）除底层框架结构外，外墙转角处构造柱的截面积不宜大于240mm x 240mm,与楼板同时浇筑的外墙圈梁，其截面高度不宜大于3mm。
（七）现浇板混凝土强度等级不宜大于C30,否则必须有减少混凝土收缩的设计措施。
（八）住宅长度大于40m时，宜在楼板中部设置后浇带。后浇带两边应设置加强钢筋。
超长结构应进行温度变形分析，板内配筋沿超长方向的间距不＞150mm,并采取其他有效措施减少温度应力产生的影响。
（九）阳台及外走廊、檐等栏板长度大于等于6m时，分布筋间距不大于2mm。超过12m后，分布筋间距不大于150mm。
（十）预埋管线不应集中通过楼板，应分散布置。结构设计中对予埋管线较集中的板
应采取板中、板上错开布置，不应重叠布置，且预埋管线在同一位置重叠不得超过两层。

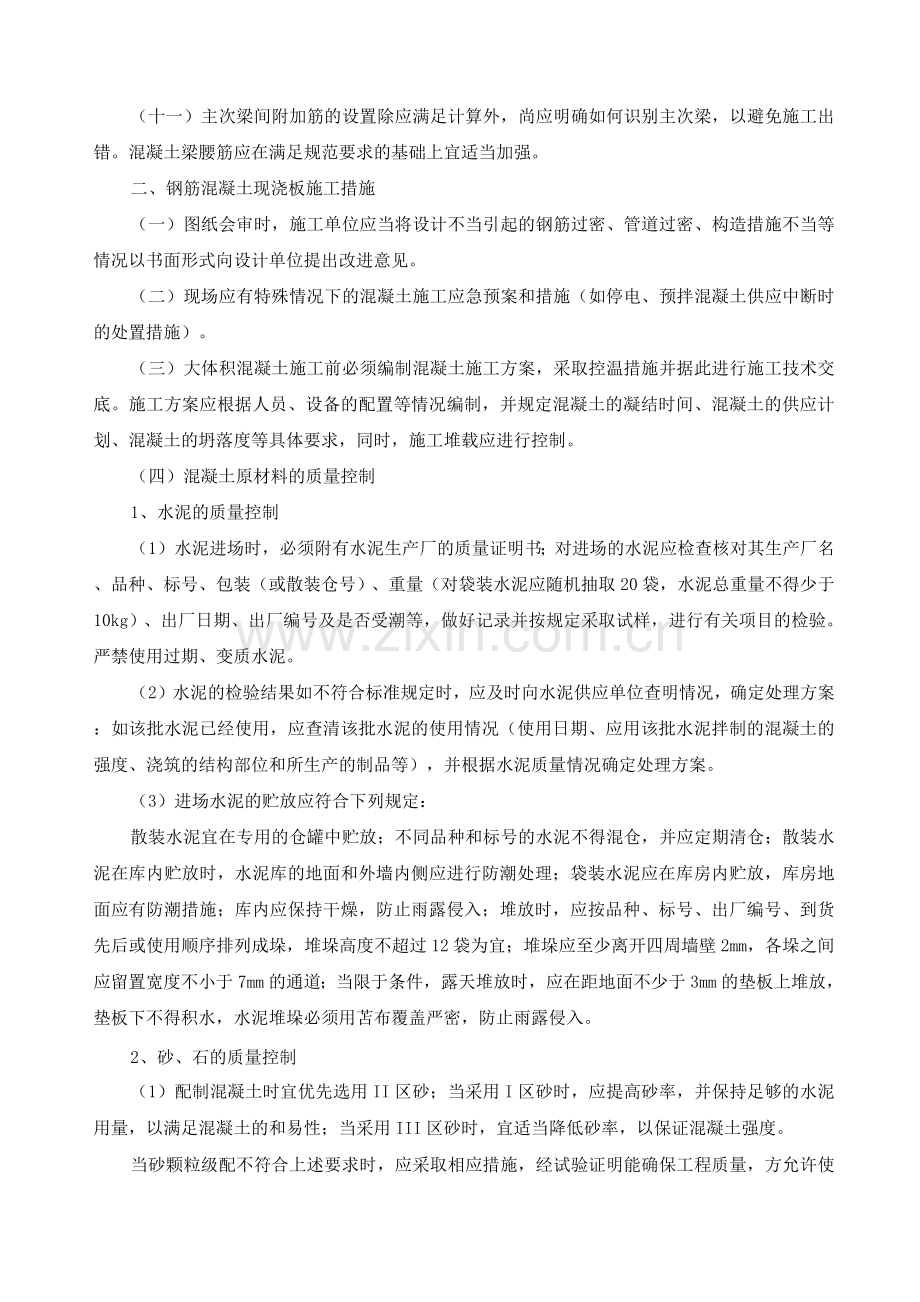

（十一）主次梁间附加筋的设置除应满足计算外，尚应明确如何识别主次梁，以避免施工出错。混凝土梁腰筋应在满足规范要求的基础上宜适当加强。
二、钢筋混凝土现浇板施工措施
（一）图纸会审时，施工单位应当将设计不当引起的钢筋过密、管道过密、构造措施不当等情况以书面形式向设计单位提出改进意见。
（二）现场应有特殊情况下的混凝土施工应急预案和措施（如停电、预拌混凝土供应中断时的处置措施）。
（三）大体积混凝土施工前必须编制混凝土施工方案，采取控温措施并据此进行施工技术交底。施工方案应根据人员、设备的配置等情况编制，并规定混凝土的凝结时间、混凝土的供应计划、混凝土的坍落度等具体要求，同时，施工堆载应进行控制。
（四）混凝土原材料的质量控制
1、水泥的质量控制
（1）水泥进场时，必须附有水泥生产厂的质量证明书；对进场的水泥应检查核对其生产厂名、品种、标号、包装（或散装仓号）、重量（对袋装水泥应随机抽取20袋，水泥总重量不得少于10kg）、出厂日期、出厂编号及是否受潮等，做好记录并按规定采取试样，进行有关项目的检验。严禁使用过期、变质水泥。
（2）水泥的检验结果如不符合标准规定时，应及时向水泥供应单位查明情况，确定处理方案：如该批水泥已经使用，应查清该批水泥的使用情况（使用日期、应用该批水泥拌制的混凝土的强度、浇筑的结构部位和所生产的制品等），并根据水泥质量情况确定处理方案。
（3）进场水泥的贮放应符合下列规定：
散装水泥宜在专用的仓罐中贮放；不同品种和标号的水泥不得混仓，并应定期清仓；散装水泥在库内贮放时，水泥库的地面和外墙内侧应进行防潮处理；袋装水泥应在库房内贮放，库房地面应有防潮措施；库内应保持干燥，防止雨露侵入；堆放时，应按品种、标号、出厂编号、到货先后或使用顺序排列成垛，堆垛高度不超过12袋为宜；堆垛应至少离开四周墙壁2mm，各垛之间应留置宽度不小于7mm的通道；当限于条件，露天堆放时，应在距地面不少于3mm的垫板上堆放，垫板下不得积水，水泥堆垛必须用苫布覆盖严密，防止雨露侵入。
2、砂、石的质量控制
（1）配制混凝土时宜优先选用II区砂；当采用I区砂时，应提高砂率，并保持足够的水泥用量，以满足混凝土的和易性；当采用III区砂时，宜适当降低砂率，以保证混凝土强度。
当砂颗粒级配不符合上述要求时，应采取相应措施，经试验证明能确保工程质量，方允许使用。
对于泵送混凝土用砂，应选用中砂。
（2）现浇板的混凝土应采用中砂，在满足和易性的前提下，宜降低砂率。泥块含量不得大于1%,含泥量不大于3%。
（3）当混凝土强度等级大于或等于C30时碎石或卵石中的针、片状颗粒含量应＜15%;当混凝土强度等级小于C30时，碎石或卵石中的针、片状颗粒含量应＜25%。
（4）粗骨料（石子），最大粒径不得超过构件最小尺寸的1/4且不得超过钢筋间距的3/4;对于实心板，最大粒径不得超过构件最小尺寸的1/3且不得超过40 。
（5）砂、石在运输与贮存时不得混入能影响混凝土正常凝结与硬化的有害杂质，并应防止将水泥及掺合料等混入；当运输工具交替装运其它物质（如锻烧白云石、石灰、煤炭、化工原材料等）时，应注意清扫运输工具，勿使混入有害杂物；堆放的场地应平整、排水通畅，宜铺筑混凝土地面。
（五）混凝土选用的外加剂必须是经过国家、部委或省、自治区、直辖市级有关部门鉴定批准生产的产品，确保混凝土外加剂的质量;选用外加剂时应根据混凝土的性能要求、施工条件及气候条件，结合混凝土的原材料性能、配合比以及对水泥的适应性等因素，综合考虑，确定选用外加剂的品种，并应经过试验确定其掺量。预拌混凝土应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂。
（六）预拌混凝土必须做好试配，每立方米粗骨料的用量不少于10kg、水泥用量应控制在270〜450kg,粉煤灰的掺量不应大于15% ；水灰比应控制在0.4〜0.5； C30及以下混凝土石子用量不得少于1350kg/m3 （现浇板控制用水量不大于180kg/m3）。
（七）检测机构、混凝土供应商提出的混凝土性能指标和相关生产技术资料应当齐全。
（八）混凝土进入浇筑现场时应按检验批检查入模坍落度，高层住宅不宜大于180mm,其它住宅不宜大于150mm。
（九）严格执行混凝土施工配合比，预拌混凝土严禁现场加水，改变水灰比，提高混凝土的坍落度。
（十）支撑模板的选用必须经过计算。严禁在虚土上支撑。上层支撑同下层支撑应在同一垂直线位置上，边支撑立杆与墙间距不得大于3mm，中间不宜大于8mm。尽量使用钢管支撑，层高大于4m时必须采用钢管支撑；使用木支撑时，尾径不得小于60mm，间距不得大于8mm，横向拉杆不得少于两道；层高大于3m时须增加拉杆，木模支撑不得二次接长，不得使用斜撑；模板标高控制在2mm,平整度控制在±2mm,板缝控制在2mm以内，并用胶带贴缝；根据工期要求，配备足够数量的模板；侧模拆模应控制在混凝土浇筑完毕48小时后，底模按规范和设计要求拆模。
拆除支撑的楼板作为上部支撑的支承面时，应对楼板的强度、挠度、裂缝进行验算；后浇带两侧的支撑拆除时间应符合设计文件的要求；设计文件无明确要求时，应待后浇带闭合并达到设计强度时方可拆除。
（十一）现浇板板底钢筋绑扎完后方可进行水电管线预埋，结束后方可进行上层钢筋绑扎，严禁钢筋绑扎与水电施工同步。
（十二）严格控制现浇板的厚度和现浇板中钢筋保护层的厚度以及钢筋间距。应使用定型预制保护层垫块，且每平方米不得少于3块，在易开裂部位适当加密；阳台、雨蓬等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于3mm的钢筋保护层垫块或支撑，保证在浇筑混凝土时钢筋不位移和不被下踩；施工时必须铺设架空通道，防止混凝土浇筑后遭踩踏。
（十三）现浇板中的线管必须分散布置在钢筋网片之上（双层双向配筋时，布置在下层钢筋之上），交叉布线处应采用线盒，线管的直径应小于1/3楼板厚度，沿预埋线管方向应增设 8@150mm、宽度不小于450mm的钢筋网带。线管并排水平埋设在现浇板中，线管间的最小间距不小于20mm。布置在现浇板上线管的找平层应适当加厚并采取加强措施，施工时应提前考虑局部加强找平层带来的现浇板厚度引起净高变化的问题。
（十四）混凝土浇筑前应采取以下措施：
1、对模板和支架进行检查，包括模板支架的形状、尺寸和标高，支架的稳定性，模板缝隙、孔洞封闭情况，预埋件的位置、数量和牢靠程度等；必须保证模板在混凝土浇筑过程中不产生位移或松动。
2、清理模板内的杂物，木模应浇水润湿以防过多吸收水泥浆造成混凝土保护层的疏松:而且木模吸水后膨胀挤严拼缝，可避免漏浆。
3、应检查钢筋的种类、规格、数量、弯折和接头位置、搭接长度等：还需检查钢筋保护层厚度和预埋件的规格、数量、位置等。
（十五）设置板厚标高控制点，严格按照设计板厚浇筑混凝土。标高控制点标注在柱筋上；当柱间距超过2m时，在梁内焊接钢筋标注；找平时，必须带线找平，面层平整度控制在3mm以内。
（十六）混凝土浇筑应一次连续完成不得随意留置施工缝；混凝土自由倾落高度不应大于2m，当大于2m时应采用溜槽或串桶；混凝土应分层浇筑、振捣，振捣高度不得大于6mm。
（十七）混凝土板必须使用平板振动器振捣，初凝前宜进行二次振捣和初次抹压工艺，板混凝土在二次振捣后应进行表面一次抹压，终凝前应进行表面二次抹压，以减少板表面的细微龟裂。
（十八）施工缝的位置和处理、后浇带的位置和混凝土浇筑应严格按设计要求和施工技术方案执行。后浇带应设在对结构受力影响较小的部位，宽度为8〜10mm。后浇带的混凝土浇筑时间应按设计要求进行施工；后浇带浇筑时宜采用微膨胀混凝土，后浇带混凝土应当单独制配，应采用小坍落度、石料含量大的混凝土；后浇带混凝土浇筑前必须清除交接面浮浆（石子外露1/3,不得将石子打断）和污染（严禁沾染油污），原混凝土面应提前淋水保湿72小时以上，浇筑时不得有明水。后浇带的位置和补浇时间应严格按照设计要求。
（十九）钢筋工程在混凝土浇筑过程中应确定专人负责，全程控制。
（二十）混凝土现浇板浇筑完成后12h以内应覆盖养护，可采用麻袋或薄膜包裹覆盖，并淋水保湿；对普通混凝土上述过程至少应持续7d，对添加缓凝剂的混凝土或有抗渗要求的混凝土不得少于14天。
（二十一）混凝土浇筑后72小时内，不得进行踩踏、支模、加荷；如因特殊情况需提前支模加荷时，必须采取蒸汽养护等方法，确保混凝土强度不小于1.2Mpa；当混凝土强度小于1OMPa时，不得在现浇板上吊运、堆放重物，吊运、堆放重物时应减轻对现浇板的冲击影响。施工过程中应严格控制施工堆载，施工时的临时荷载不得超过设计文件规定的荷载限值，且应分散布置。
（二十二）较大规模的小区应优先采用混凝土现场集中搅拌，可以避免混凝土运输过程中离散性过大和坍落度损失。
（二十三）现浇板的板底宜采用清水免粉刷措施。
（二十四）严禁用机械清理混凝土板面。施工过程中应严格控制施工堆载。施工时的临时荷载不得超过设计文件规定的荷载限制，且应分散布置。
（二十五）冬期施工时，钢筋混凝土应符合以下要求：
1. 冬期施工钢筋的焊接，宜在室内进行；当必须在室外焊接时，应在背风的场地进行，或者采取相应的防雨、雪及挡风措施；焊后的接头，严禁立即碰到雨和冰雪，以防接头脆断。
2. 钢筋绑扎完在浇筑混凝土后应覆盖塑料薄膜，做好保温防护工作，以防雨雪天气梁板面结冰受冻。
3. 配制冬季施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥，且不应低于42.5级，最小水泥用量不宜小于3Kg/m3，水灰比不大于0.6。
4. 混凝土在浇筑前，应清除模板和钢筋上的冰雪和污垢，运输和浇筑混凝土用的容器应具有保温措施。混凝土所用骨料必须清洁、不得含有冰雪等冻结物及易冻裂的矿物质。
5. 混凝土浇筑宜采用综合蓄热法施工，其受冻临界强度不得低于4MPa。混凝土拌合物的出机温度不得低于10°C，入模温度不得低于5C。混凝土浇筑后应在裸露混凝土表面采用塑料布等防水材料覆盖并加盖麻袋等措施进行保温。对边、棱角部位的保温厚度应增大2〜3倍。混凝土养护期间应防风防冻。
6. 冬期浇筑的混凝土，在受冻前，混凝土的抗压强度不得低于下列规定：硅酸盐水泥或普通硅酸盐水泥配制的混凝土，为混凝土设计强度的30%；矿渣硅酸盐水泥配制的混凝土，为混凝土设计强度的40%；但混凝土强度等级不大于C10时，不得小于5.0N/ 2，否则应事先采取防冻保温措施。
7. 在冬期浇筑的混凝土，宜使用无氯盐类防冻剂，对抗冻性要求高的混凝土，宜使用引气剂或引水减少剂；混凝土掺防冻剂时，应尽量避开室外温度低于0C的天气；掺用抗冻剂、引气剂或引水减少剂的混凝土的施工，应符合《混凝土外加剂应用技术规范》的规定。
8. 在进入冬期时，当连续天日平均气温低于5C，搅拌时间可比常温延长50%左右。
9. 除按常温要求留置试块外，还应增设一组试块与构件在相同条件下养护，在混凝土温度降至0C时试压，用以检查混凝土是否达到抗冻临界强度。
（二十六）监理部门应加强对进场预拌混凝土的质量检查，在使用预拌混凝土前应对预拌混凝土生产厂家的能力和供货时间段的生产控制情况进行考察，同时对混凝土生产过程进行监督。制定行之有效的检查方案，对预拌混凝土的配合比、外加剂掺量、坍落度等进行检查。对有特殊要求或大体积及重要部位使用的混凝土，应派专人对混凝土预拌企业生产过程进行旁站监督。
