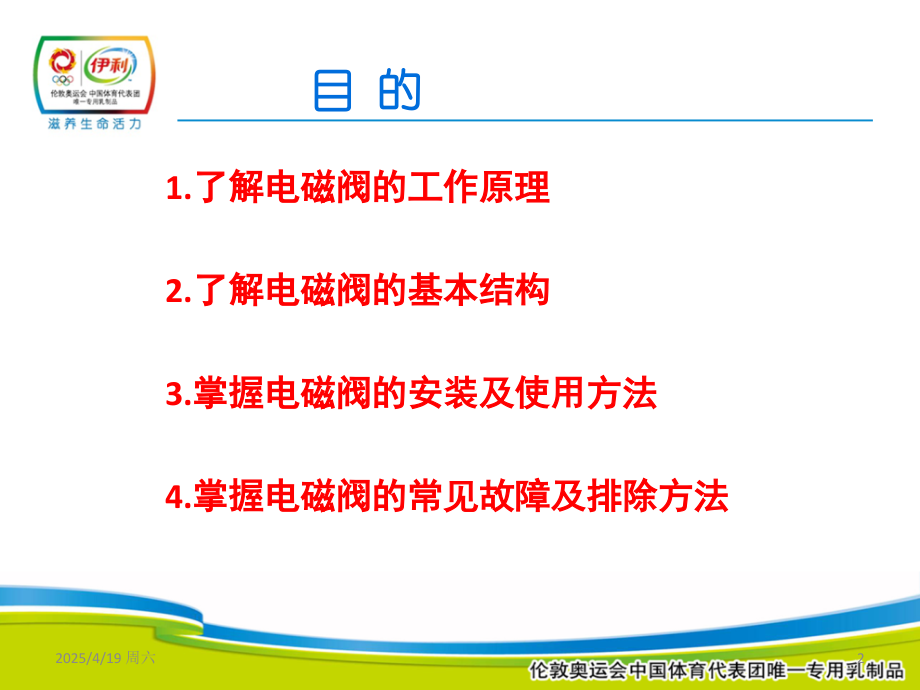

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电磁阀基础知识培训,李清明,20140628,1,目 的,1.,了解电磁阀的工作原理,2.,了解电磁阀的基本结构,3.,掌握电磁阀的安装及使用方法,4.,掌握电磁阀的常见故障及排除方法,2,2025/4/19 周六,目录,1.,电磁阀作用,。,2.,电磁阀工作原理,。,3.,电磁阀结构,。,4,.,电磁阀分类。,5.,电磁阀的选型指导,.,6.,电磁阀的安装须知,.,7.,电磁阀使用和维修,.,8.,电磁阀故障分析与排除方法,.,3,2025/4/19 周六,电磁阀的作用,电磁阀,是用来控制流体方向的自动化基础元件，属于执行器；通常用在机械控制和工业阀门上面，通过一个电磁线圈来控制阀芯位置，切断或接通气源以达到改变流体流动方向的目的，来对介质方向进行控制，从而达到对阀门开关的控制。,4,2025/4/19 周六,电磁阀工作原理,当有电流通过线圈时,固定铁芯吸合动铁芯,改变滑阀芯的位置，发生励磁作用,动铁芯带动滑阀芯并压缩弹簧,从而改变流体的方向。当线圈失电时，依靠弹簧的弹力推动滑阀芯，顶回动铁芯，使流体按原来的方向流动。,5,2025/4/19 周六,电磁阀结构,电磁阀的基本结构：包括一个或几个孔的阀体。阀体部分由滑阀芯、滑阀套、弹簧底座等组成，当线圈通电或断电时，以达到改变流体方向的目的。电磁阀的电,磁部件由固定铁芯、,动铁芯、线圈等部件,组成，动铁芯的运转,将导致流体通过阀体,或被切断。,6,2025/4/19 周六,电磁阀结构图,7,2025/4/19 周六,电磁阀分类,电磁阀从原理上分为三大类：,1,、直动式电磁阀。,2,、分步直动式电磁阀。,3,、先导式电磁阀。,8,2025/4/19 周六,电磁阀分类,1,、直动式电磁阀。,它分常开、常闭两种。图为直动常闭电磁阀，在断电时,电磁阀呈关闭状态,当电磁阀线圈通电后,产生的电磁力使动铁芯与静铁芯吸合,直接开启阀口,介质从进口流向出口,当线圈断电后,动铁芯在复位弹簧的作用下复位,直接关闭阀口,而切断了介质的流通。常开式则断电时阀门开启,通电时,阀门关闭。,9,2025/4/19 周六,电磁阀分类,1,、直动式电磁阀。,它分常开、常闭两种。图为直动常闭电磁阀，在断电时,电磁阀呈关闭状态,当电磁阀线圈通电后,产生的电磁力使动铁芯与静铁芯吸合,直接开启阀口,介质从进口流向出口,当线圈断电后,动铁芯在复位弹簧的作用下复位,直接关闭阀口,而切断了介质的流通。常开式则断电时阀门开启,通电时,阀门关闭。,10,2025/4/19 周六,电磁阀分类,1,、直动式电磁阀。,特点：结构简单、动作,可靠,在零压差或真空下能正,常工作,可任意方向安装,但,一般适用于通径在,25mm,以,下。,11,2025/4/19 周六,电磁阀分类,2,、分步直动式电磁阀。,它由主阀与导阀组成,动作分步实现,而电磁力直接吸合动铁芯到主阀芯。如图,2,为常闭式,当电磁线圈通电后,产生的电磁力使动铁芯与静铁芯吸合,导阀口开启而导阀口设在主阀芯上,动铁芯与阀芯通过机械方式直接连续一起。此时,主阀上腔的压力通过导阀口卸荷,由于压力差和电磁力的联合作用,使主阀芯向上运动,开启主阀介质流通。,12,2025/4/19 周六,电磁阀分类,2,、分步直动式电磁阀。,当线圈断电时,电磁力消失,动铁芯因自重脱离静铁芯,并关闭了导阀孔,此时介质从平衡孔进入主阀芯上腔,使上腔压力升高,在主阀芯自重的作用下,阀门关闭,介质断流。,特点：在压差等于零及抽真,空时亦能可靠动作,但功率消,耗较大,通径受一定限制,且应,竖直安装。,13,2025/4/19 周六,电磁阀分类,3,、先导式电磁阀。,它由先导阀与主阀组成,两者有通道联系着,如图,3,当电磁线圈通电,动铁芯与静铁芯吸合而导阀孔开放,阀芯背腔的压力通过导阀孔流向出口,此时阀芯背腔的压力低于进口侧的压力,利用压差使得阀芯脱离主阀座,介质从进口流向出口。当线圈断电,动铁芯与静铁芯脱离,关闭了导阀孔,阀芯背腔压力受进口侧压力关,14,2025/4/19 周六,电磁阀分类,2,、分步直动式电磁阀。,它由主阀与导阀组成,动作分步实现,而电磁力直接吸合动铁芯到主阀芯。如图,2,为常闭式,当电磁线圈通电后,产生的电磁力使动铁芯与静铁芯吸合,导阀口开启而导阀口设在主阀芯上,动铁芯与阀芯通过机械方式直接连续一起。此时,主阀上腔的压力通过导阀口卸荷,由于压力差和电磁力的联合作用,使主阀芯向上运动,开启主阀介质流通。,15,2025/4/19 周六,电磁阀分类,2,、分步直动式电磁阀。,当线圈断电时,电磁力消失,动铁芯因自重脱离静铁芯,并关闭了导阀孔,此时介质从平衡孔进入主阀芯上腔,使上腔压力升高,在主阀芯自重的作用下,阀门关闭,介质断流。,特点：在压差等于零及抽真,空时亦能可靠动作,但功率消,耗较大,通径受一定限制,且应,竖直安装。,16,2025/4/19 周六,电磁阀分类,3,、先导式电磁阀。,它由先导阀与主阀组成,两者有通道联系着,如图,3,当电磁线圈通电,动铁芯与静铁芯吸合而导阀孔开放,阀芯背腔的压力通过导阀孔流向出口,此时阀芯背腔的压力低于进口侧的压力,利用压差使得阀芯脱离主阀座,介质从进口流向出口。当线圈断电,动铁芯与静铁芯脱离,关闭了导阀孔,阀芯背腔压力受进口侧压力关,17,2025/4/19 周六,电磁阀分类,3,、先导式电磁阀。,闭了导阀孔,阀芯背腔压力受进口侧压力的补充逐渐趋于和进口侧平衡,阀芯因弹簧作用把阀门关闭。先导阀也可配,常开式。特点：功率消耗低,、通径较大,而结构简单、安,装方向任意,但只能用于电磁,阀两端有一定压差的场合。,18,2025/4/19 周六,电磁阀分类,我们在生产中常用的电磁阀有二位二通、二位三通、二位四通、二位五通等。,二位二通,（,1,个进气、,1,个出气）,二位三通,（,1,个进气、,1,个出气、,1,个排气）,二位四通,（,1,个进气、,2,个出气、,1,个排气）,二位五通,（,1,个进气、,2,个出气、,2,个排气）,电磁阀分为,常闭型,和,常开型,两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。,19,2025/4/19 周六,电磁阀图形符号,20,2025/4/19 周六,电磁阀图形符号,21,2025/4/19 周六,电磁阀图形符号,图形符号的含义如下：,(1),用方框表示阀的工作位置，有几个方框就表示有几,“,位,”,。,(2),方框内的箭头表示油路处于接通状态，但,箭头方向不一定表示液流的实际方向。,(3),方框内符号,“,”,或,“,”,表示该油路不通。,(4),方框外部连接的接口数有几个，就表示几,“,通,”,。,22,2025/4/19 周六,电磁阀的选型指导,选型重点,电磁阀选型应该依次遵循安全性，可靠性，,适用性，经济性四大原则和六个现场工况要求,(,即通径大小、介质种类、压力等级、电源电压、,动作方式、特殊功能,),。,选型依据,一、根据管道参数选择电磁阀的：通径规格,(,即,DN),、接口方式（连接方式）,1,、按照现场管道内径尺寸或流量要求来确定,通径,(DN),尺寸。,23,2025/4/19 周六,电磁阀的选型指导,2,、接口方式，一般,DN,50,要选择法兰接口，,DN=50,则可根据用户需要自由选择螺纹式或者法,兰式。,二、根据介质种类选择电磁阀的：阀体材质、密,封材料、温度组,1,、腐蚀性流体：阀体材质宜选用不锈钢或,PTFE,（聚四氟乙烯，俗称塑料王），并选配氟橡,胶或,PTFE,密封材料。,24,2025/4/19 周六,电磁阀的选型指导,2,、食用或超净流体：阀体材质宜选用卫生级,不锈钢，并选配硅橡胶密封材料。,3,、高温流体：要选择采用耐高温的电工材料和,密封材料制造的电磁阀，而且要选择活塞型原理,结构的。,4,、流体状态：大至有气态，液态或混合状态，,特别是口径大于,25,时一定要区分开来，因它与导,25,2025/4/19 周六,电磁阀的选型指导,孔参数有关。,5,、流体粘度：通常在,50cSt,以下可任意选择，,若超过此值，则需选用高粘度电磁阀。,6,、流体清洁度：介质含少量微小杂质时可选膜,片结构的，但也可在电磁阀前安装过滤器任选其,它结构。,26,2025/4/19 周六,电磁阀的选型指导,三、根据压力等级选择电磁阀的：原理结构类型,1,、当电磁阀需要长时间的启动，并且持续开,启的时间大大超过关闭的时间，宜选用常开型。,2,、要是开和关频繁切换或开启的时间短或开、,关的时间差不多时，则选常闭型。,3,、但是有些用于安全保护的工况，如炉窑火,焰监测、燃气泄露报警、消防安全联动系统，则,27,2025/4/19 周六,电磁阀的选型指导,应该选择紧急切断电磁阀，而不宜选长期通电型,（长期通电只是一个相对概念），更不能选常开,式。,4,、自保持式电磁阀（也称：双稳态）是一种新,型技术，它主要用于需要节约能源或低电压驱动,的场合。,28,2025/4/19 周六,电磁阀的选型指导,四、电源电压选择：尽量优先选择常用,AC220V,，,DC24V,较为方便。,五、根据工作时间长短或特殊需要来选择控制方,式：常闭式、常开式、自保持、紧急切断式（手,动复位）。,1,、公称压力：这个参数与其它通用阀门的含义,是一样的，是根据管道公称压力或使用压力的,1.5,倍来定。,29,2025/4/19 周六,电磁阀的选型指导,2,、工作压差：是指电磁阀处于关闭或开启状,态时，阀前端管路压力减去阀后端管路压力得到,的数值；当无压差、低压差、真空时，必须选用,直动式或分布直动式原理；当具备一定压差以上,时各种原理结构形式均可选用。,六、根据环境要求选择辅助功能：防爆、止回、,手动、防水雾、水淋、潜水,1,、易燃、易爆环境：必须选用相应等级的防,爆电磁阀。,30,2025/4/19 周六,电磁阀的选型指导,2,、当管道介质有倒流现象时，可选择带止回,功能电磁阀。,3,、当需要对电磁阀进行现场人工操作时，可,选择带手动功能电磁阀。,4,、露天安装或粉尘多场合应选用防水，防尘,品种（防护等级在,IP45,以上）。用于喷泉或水,下管路则必须采用潜水电磁阀（防护等级在,IP68,以上）。,31,2025/4/19 周六,电磁阀的安装须知,1.,安装前应仔细阅读产品的使用说明书，核查产,品是否完全符合使用要求，熟悉安装要点，做好准,备工作。,2.,核对铭牌所标参数是否为所选用产品的参数，,是否与使用说明书相符。,3.,接管之前用,0.3Mpa,的压力对管道充分冲洗，,把管道中的金属粉末、残留密封材料、锈垢等完全,清除。,32,2025/4/19 周六,电磁阀的安装须知,4.注意介质的洁净度，如果介质内混有的尘垢,等杂质妨碍电磁阀的正常工作，管道中应装过滤,器。,5.电磁阀不宜装在管道低凹处，如装在容器的,排出管道中，注意不可自容器底部引出，而应装,在容器底部稍上的位置。,6.如果介质会起水击现象，那么应该选用多功,能电磁阀或采取相应的防范措施。,33,2025/4/19 周六,电磁阀的安装须知,7.蒸汽用电磁阀入口侧应装有疏水阀，该处接,管应倾斜，疏水阀装在低位，最好装多通反冲过,滤器。,8.电磁阀一般是定向的，不可装反，通常在阀,体上用,“,箭头,”,指出介质流动方向，安装时要依,照,“,箭头,”,指示方向安装。,9.一般电磁阀的电磁线圈部件应正立向上，垂,直于管道，有些产品有特别规定，请按说明书安,装。,34,2025/4/19 周六,电磁阀的安装须知,10.接管时应注意，密封材料不可使用过量。如,螺纹连接时，接管螺纹应保持在有效长度内，并,在端部半螺距处用锉刀倒棱，自端部起2 牙处开,始缠绕密封带，不然过量的密封带或粘结剂将进,入电磁阀内，而发生妨碍正常动作的事故。,11.电磁阀安装处应有一定的预留空间，以便对,它的日常保养与定期维修。,12.安装时用扳手或管钳固定好阀体，再拧上接,管，千万不可将力作用在线圈组件上引起变形，,使电磁阀难以正常工作。,35,2025/4/19 周六,电磁阀的安装须知,13.在管道刚性不足，或有水击现象的情况下，,请把阀前、后接管用支架扎实地固定好。,14.在冻结场所使用时，用隔热材料对管道加以,保护或在管道上设置加热器。,15.要确认一下，电磁阀本身及它与接管连接处,是否有泄漏。,16.对线圈引出线的连接要核查，特别是三根引,出线的场合。,36,2025/4/19 周六,电磁阀的安装须知,17.连接于电磁阀的电器元件，如继电器、开关,和接触器等。开阀时触点不应振动，不然工作将,不可靠并影响其电磁阀寿命。,18.电气回路要接入相应的保险线，作为电气回,路的保护。,19.为了维护与修理作业方便，或不中断连续性,生产，对于一般电磁阀，建议采用旁路隔离安装,法。,37,2025/4/19 周六,电磁阀使用和维修,一,、每年1-2 次的定期检修是电磁阀可靠工作,和长寿命的最佳方法。电磁阀内部的下列4 种情,况，是妨碍电磁阀正常工作与缩短寿命的原因。,(1)使用介质品质发生变化。,(2)接管内生锈。,(3)空压机的油氧化，产生炭粒、焦油等杂物，,混入管道。,(4)管道中有尘粒污垢等杂物。,38,2025/4/19 周六,电磁阀使用和维修,三、电磁阀安装后或长时间停用后投入运作时，须,通入介质试动作数次，工作正常后方可投入运行。,四、在蒸汽阀长时间停用后再次投入运行时，应排,净凝结水后度动作数次，工作正常后方可投入运。,五、在维护之前，必须切断电源，卸去介质压力,六、线圈组件不宜拆开。,七、拆开电磁阀进行清洗时，可使用煤油、三氯,乙烯等溶液。,39,2025/4/19 周六,电磁阀故障分析与排除方法,电磁阀的故障将直接影响到切换阀和调节阀,的动作，常见的故障有电磁阀不动作，应从以下,几方面排查：,（,1,）电磁阀接线头松动或线头脱落，电磁阀不得,电，可紧固线头。,（,2,）电磁阀线圈烧坏，可拆下电磁阀的接线，用,万用表测量，如果开路，则电磁阀线圈烧坏。,原,因有线圈受潮，引起绝缘不好而漏磁，造成线圈,40,2025/4/19 周六,电磁阀故障分析与排除方法,内电流过大而烧毁，因此要防止雨水进入电磁,阀,。,此外，弹簧过硬，反作用力过大，线圈匝数,太少，吸力不够也可使得线圈烧毁。紧急处理,时，可将线圈上的手动按钮由正常工作时的,“,0,”,位打到,“,1,”,位，使得阀打开。,（,3,）电磁阀卡住。电磁阀的滑阀套与阀芯的配合,间隙很小（小于,0.008mm,），一般都是单件装配，,当有机械杂质带入或润滑油太少时，很容易卡,住。,41,2025/4/19 周六,电磁阀故障分析与排除方法,处理方法可用钢丝从头部小孔捅入，使其弹回。,根本的解决方法是要将电磁阀拆下，取出阀芯及,阀芯套，用四氯化碳清洗，使得阀芯在阀套内动,作灵活。拆卸时应注意各部件的装配顺序及外部,接线位置，以便重新装配及接线正确，还要检查,油雾器喷油孔是否堵塞，润滑油是否足够。,（,4,）漏气。漏气会造成空气压力不足，使得强制,阀的启闭困难，原因是密封垫片损坏或滑阀磨损,而造成几个空腔窜气。,42,2025/4/19 周六,电磁阀故障分析与排除方法,处理方法可用钢丝从头部小孔捅入，使其弹回。,根本的解决方法是要将电磁阀拆下，取出阀芯及,阀芯套，用四氯化碳清洗，使得阀芯在阀套内动,作灵活。拆卸时应注意各部件的装配顺序及外部,接线位置，以便重新装配及接线正确，还要检查,油雾器喷油孔是否堵塞，润滑油是否足够。,（,4,）漏气。漏气会造成空气压力不足，使得强制,阀的启闭困难，原因是密封垫片损坏或滑阀磨损,而造成几个空腔窜气。,43,2025/4/19 周六,感谢聆听,44,2025/4/19 周六,
