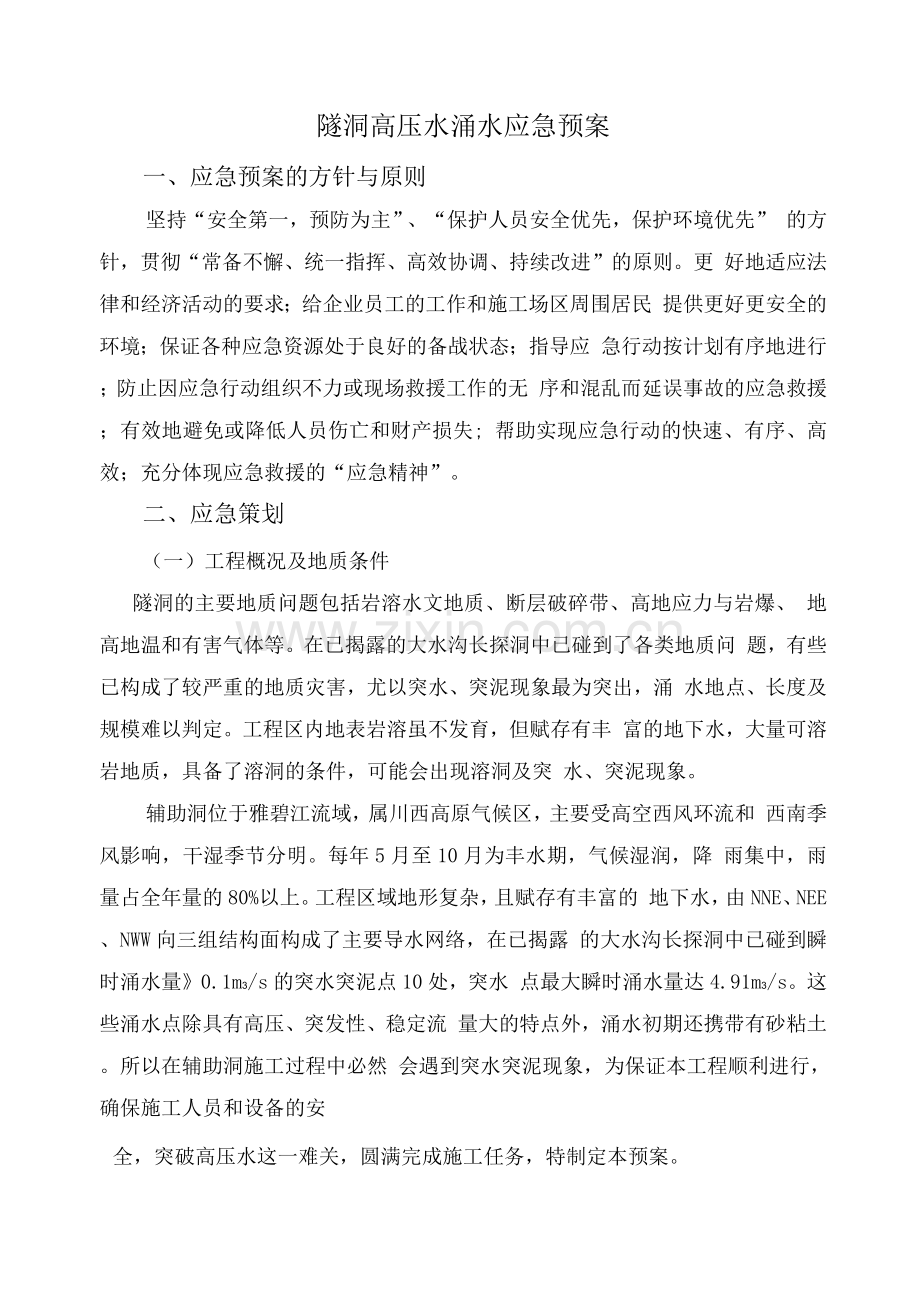

隧洞高压水涌水应急预案
一、应急预案的方针与原则
坚持“安全第一，预防为主”、“保护人员安全优先，保护环境优先” 的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。更 好地适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民 提供更好更安全的环境；保证各种应急资源处于良好的备战状态；指导应 急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无 序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失; 帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神”。
二、应急策划
（一）工程概况及地质条件
隧洞的主要地质问题包括岩溶水文地质、断层破碎带、高地应力与岩爆、 地高地温和有害气体等。在已揭露的大水沟长探洞中已碰到了各类地质问 题，有些已构成了较严重的地质灾害，尤以突水、突泥现象最为突出，涌 水地点、长度及规模难以判定。工程区内地表岩溶虽不发育，但赋存有丰 富的地下水，大量可溶岩地质，具备了溶洞的条件，可能会出现溶洞及突 水、突泥现象。
辅助洞位于雅碧江流域，属川西高原气候区，主要受高空西风环流和 西南季风影响，干湿季节分明。每年5月至10月为丰水期，气候湿润，降 雨集中，雨量占全年量的80%以上。工程区域地形复杂，且赋存有丰富的 地下水，由NNE、NEE、NWW向三组结构面构成了主要导水网络，在已揭露 的大水沟长探洞中已碰到瞬时涌水量》0.1m3/s的突水突泥点10处，突水 点最大瞬时涌水量达4.91m3/s。这些涌水点除具有高压、突发性、稳定流 量大的特点外，涌水初期还携带有砂粘土。所以在辅助洞施工过程中必然 会遇到突水突泥现象，为保证本工程顺利进行，确保施工人员和设备的安
全，突破高压水这一难关，圆满完成施工任务，特制定本预案。

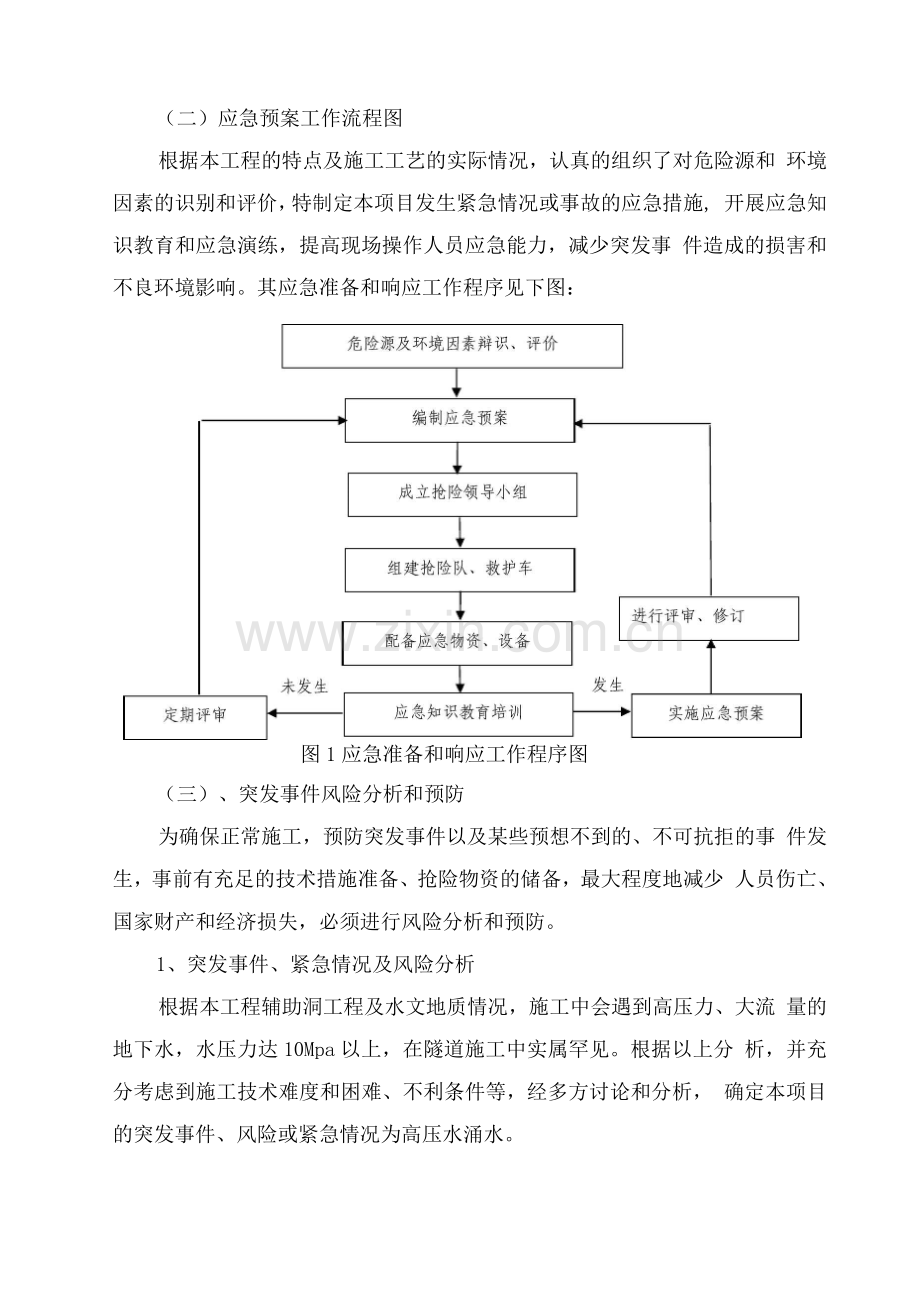

（二）应急预案工作流程图
根据本工程的特点及施工工艺的实际情况，认真的组织了对危险源和 环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施, 开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事 件造成的损害和不良环境影响。其应急准备和响应工作程序见下图：

图1应急准备和响应工作程序图
（三）、突发事件风险分析和预防
为确保正常施工，预防突发事件以及某些预想不到的、不可抗拒的事 件发生，事前有充足的技术措施准备、抢险物资的储备，最大程度地减少 人员伤亡、国家财产和经济损失，必须进行风险分析和预防。
1、突发事件、紧急情况及风险分析
根据本工程辅助洞工程及水文地质情况，施工中会遇到高压力、大流 量的地下水，水压力达10Mpa以上，在隧道施工中实属罕见。根据以上分 析，并充分考虑到施工技术难度和困难、不利条件等，经多方讨论和分析， 确定本项目的突发事件、风险或紧急情况为高压水涌水。
2、突发事件及风险预防措施
从以上风险情况的分析看，如果不采取相应有效的预防措施，不仅给 施工造成很大影响，而且对施工人员的安全造成威胁。
1）项目部加大科研力度和资金投入，组织国内外高压水处理专家研究 防治方案，项目部购买TSP203型超前地质预报系统，探测地质情况。
2）施工前期和施工过程中详细了解工程的地形地质和水文地质情况， 并密切注意地质条件的变化及地下水出水的迹象，发现异常情况及时采取 措施。
3）加强超前地质探测和围岩监测，根据开挖面揭露的地质条件及对地下 水的观察情况，对开挖面前方地下水的赋存情况做出详细准确的超前地下 水预报，并根据超前预报资料制定详细的高压水防治方案。并按监理人员 批准的格式填写预报报监理。
4）突水处理方案
在洞内富水构造被揭穿后，发生大的突水（有水无泥）后，采用以下 方式处理：
⑴待其水量减少或消退、水压降低后再进行注浆处理。
⑵若水流很大、水压很高、人员无法靠近，且无减弱趋势，采用以下 两种方式处理：
① 在地下水补给区与辅助洞涌水点之间布置泄流钻孔分流泄压，降 低引水隧洞涌水点的涌水量和流速；
② 采用迂回导洞在出水的上游揭穿水道，排水减压，为辅助洞掌子面 处理创造条件；
③ 直接在迂回导洞（不揭穿水道）内进行超前注浆处理，阻断水流， 再在辅助洞掌子面进行补充注浆处理。
5）突水涌泥段处理方案
突水涌泥通常来势猛、速度快、流量大，只有待其减退后再行处理。
水量减退后，淤泥充填洞内，在清淤引起涌泥增加、掌子面不稳、欲进反 退时，封闭掌子面，采用全断面帷幕注浆加固，超前小导管支护，短台阶 开挖方案。
（四）、应急资源分析
1）应急力量的组成及分布：机关有关部门负责人、项目部成员、顾问 专家组、业主、监理等。
2）应急设备、物资准备：医疗设备、救护车辆充足，药品齐全，各施 工小分队配有对讲机。
3）上级救援机构：公司应急领导小组，地方可用的主要应急资源是救 护车。
（五）法律法规要求
《铁路隧道施工安全技术规程》、《关于特大安全事故行政责任追究的 规定》第七条、第三十一条；《安全生产法》第三十条、第六十八条；《建 筑工程安全管理条例》、《安全许可证条例》。
三、应急准备
1、机构与职责
一旦发生隧道施工安全事故，公司领导及有关部门负责人必须立即赶 赴现场，组织指挥抢险，成立现场应急领导小组。
公司应急领导小组的组成
组长：总经理
副组长：主管施工生产的副总经理
总工程师
成员：安质部工程部
工会公安处
劳资部社保部
设备物资部
集团中心医院
职责：研究、审批抢险方案；组织、协调各方抢险救援的人员、物资、 交通工具等；保持与上级领导机关的通讯联系，及时发布现场信息。
项目部应急预案领导小组及其人员组成
组长：
副组长：
下设：
通讯联络组组长：
技术支持组组长：
抢险抢修组组长：
医疗救护组组长：
后勤保障组组长：
应急组织的分工职责
组长职责：
1）决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮 助并实施场外应急计划，在不受事故影响的地方进行直接控制；
2）复查和评估事故（事件）可能发展的方向，确定其可能的发展过程;
3）指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场 人员撤离，并确保任何伤害者都能得到足够的重视；
4）与场外应急机构取得联系及对紧急情况的记录作出安排；
5）在场（设施）内实行交通管制，协助场外应急机构开展服务工作；
6）在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故 的分析和处理。
副组长（即现场管理者）职责：
1）评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减 少设施和财产损失;
2）如有必要，在救援服务机构来之前直接参与救护活动；
3）安排寻找受伤者及安排非重要人员撤离到集中地带；
4）设立与应急中心的通讯联络，为应急服务机构提供建议和信息。
通讯联络组职责：
1）确保与最高管理者和外部联系畅通、内外信息反馈迅速；
2）保持通讯设施和设备处于良好状态。
3）负责应急过程的记录与整理及对外联络。
技术支持组职责
1）提出抢险抢修及避免事故扩大的临时应急方案和措施。
2）指导抢险抢修组实施应急方案和措施。
3）修补实施中的应急方案和措施存在的缺陷。
4）绘制事故现场平面图，标明重点部位，向外部救援机构提供准确的 抢险救援信息资料。
保卫组职责
1）设置事故现场警戒线、岗，维持工地内抢险救护的正常运作。
2）保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。
3）抢救救援结束后，封闭事故现场直到收到明确解除指令。
抢险抢修组职责
1）实施抢险抢修的应急方案和措施，并不断加以改进。
2）寻找受害者并转移至安全地带。
3）在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害。
4）抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和 评估。
医疗救治组
1）在外部救援机构未到达前，对受害者进行必要的抢救（如人工呼吸、 包扎止血、防止受伤部位受污染等）。
2）使重度受害者优先得到外部救援机构的救护。
3）协助外部救援机构转送受害者至医疗机构，并指定人员护理受害者。
后勤保障组
1）保障系统内各组人员必须的防护、救护用品及生活物质的供给。
2）提供合格的抢险抢修或救援的物质及设备。
2、应急资源
应急资源的准备是应急救援工作的重要保障，项目部根据潜在事性质 和后果分析，配备应急救援中所需的救援机械和设备、交通工具、医疗设 备和药品、生活保障物资。
主要应急物资：
① 在洞内显著位置配备适当的救生器具，如救生圈、安全绳、长竹竿 等；
② 内部电话、对讲机等联系工具保持畅通；
③ 自备发电机和照明专线保持良好工作状态；
④ 洞和通道预备沙袋等物，利于堵水和引导水流方向。
主要应急机械设备和物资储备表
序
号
材料、设备名称
单
位
数
量
规格型号
主要工作
性能指标
现在
何处
备
注
1
挖掘装载机
台
2
ITC312
3
现场

2
装载机
台
2
Zl50c

现场

3
装载机
台
2
Zl50-E

现场

4
机动翻斗车
辆
2
FC-1
斗容0.75m3
现场

5
液压汽车吊
辆
1
KY-25
25T
现场

6
电焊机
台
2
BX5

现场

8
卷扬机
台
2
JJ2-0.5
拉力5T
现场

9
移动式螺杆空压机
台
4
SP522

现场

10
移动式内燃空压机
台
2
FDR5

现场

11
风动凿岩机
台
40
YT-28

现场

12
水泵
台
30
10sh-13

现场

13
水泵
台
20
10sh-28

现场

14
水泵
台
15
250JQC140X2

现场

15
发电机
台
3
202KW

现场

16
发电机
台
2
30KW

现场

17
通风机
台
2
DT125-F110

现场

18
通风机
台
1
DT180

现场

19
注浆泵
台
3
PH-250

现场

20
注浆泵
台
3
ZJB-35

现场

21
砼喷射机
台
2
MEYCO Potenza

现场

22
砼喷射机
台
1
TK-961

现场

3、教育、训练

为全面提高应急能力，项目部应对抢险人员进行必要的抢险知识教育， 制定出相应的规定，包括应急内容、计划、组织与准备、效果评估等。公司 每年进行两次应急预案指导，必要时，协同项目部进行应急预案演练。
4、互相协议
项目部应事先与地方医院、宾馆建立正式的互相协议，以便在事故发
生后及时得到外部救援力量和资源的援助。
相关单位联系电话表
序号
单 位
联系人
电话
备注
1
当地急救电话

2
医院

3
宾馆

4
设备租赁

5
业主工程部

6
当地安监局

7
当地安监站

8
当地政府办公室

四、应急响应
施工过程中施工现场或驻地发生无法预料的需要紧急抢救处理的 危险时，应迅速逐级上报，次序为现场、办公室、抢险领导小组、上级主 管部门。由安质部收集、记录、整理紧急情况信息并向小组及时传递，由 小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车 辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故 大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接 进行处理。如果事故较大或施工单位处理不了则由施工单位向建设单位主 管部门进行请示，请求启动建设单位的救援预案，建设单位的救援预案仍 不能进行处理，则由建设单位的质安室向建委或政府部门请示启动上一级 救援预案。

图2应急事故发生处理流程图
(1) 值班电话：项目部安质部电话：，项目部实行昼夜值班制度，值 班时间和人员如下：7: 30~20： 30— 20： 30~7: 30—,
(2) 紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时 抢救伤员和财产，并由在现场的项目部最高级别负责人指挥，在3分钟内 电话通报到值班室，主要说明紧急情况性质、地点、发生时间、有无伤亡、 是否需要派救护车、消防车或警力支援到现场实施抢救，如需可直接拨打 120、110等求救电话。
(3) 值班人员在接到紧急情况报告后必须在2分钟内将情况报告到 紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发 出如何进行现场处置的指令。分派人员车辆等到现场进行抢救、警戒、疏 散和保护现场等。由综合部在30分钟内以小组名义打电话向上一级有关 部门报告。
(4) 遇到紧急情况，全体职工应特事特办、急事急办，主动积极地投 身到紧急情况的处理中去。各种设备、车辆、器材、物资等应统一调遣， 各类人员必须坚决无条件服从组长或副组长的命令和安排，不得拖延、推 诿、阻碍紧急情况的处理。
五、突发事件应急预案
1、施工过程中若发现较弱突水突泥现象，立即报告应急组织领导同志， 现场施工人员可根据现场实际情况迅速打随机排水孔，安置塑料弹簧软管 进行排水（塑料弹簧排水管引入排水沟），释放水压力，并及时喷锚进行围 岩封闭。如果围岩破碎，可在初喷砼结束后迅速安置钢拱架，然后再进行复 喷砼封闭围岩，加强支护。
2、施工过程中若发生高强压力突水突泥现象，应立即尽可能地撤离人 员和机械设备，确保安全。及时向现场应急领导小组汇报，根据实际情况迅 速组织救护工作。准确记录水量的流量、流速、水压，采取有效措施进行突 水突泥控制。
指挥与控制：
① 观测预警
由工程部技术干部和各工班指定人员加强日常观测，确保在第一 时间确认涌水险情，提前发出预警提示。
a与当地气象台建立天气服务联系，根据天气预报和降水量统计， 加强隧道涌水观测；
b注意观测雅砻江水位变化、隧道涌水流量及变化时间、流速、 水压及扩拱处有无渗涌水；
c观测数据有变化时，及时向杨副经理汇报，以便组织施工抢险。
② 施工报告
a赋存高压水段在开挖时，工人要身系安全带，安全带长度松紧 适宜，如有涌水，应立即停止施工回到安全地带，并及时汇报；
b破拱处发现有水从拱顶渗涌时，施工工人应立即停止施工并回 到安全地带，并及时汇报；
c赋存高压水段要准备两台抽水机，保证不积水，水涌过急，抽 不干时要向指挥部及时报告。
③ 安全撤离
当确认出现涌水时，由项目部领导下令，立即电话通知值班室， 组织所有现场施工人员将施工机械加以安置保护，洞内施工人员由班 组长带队全部撤离。被困施工人员来不及撤离的，应选择衬砌台车等 安全平台进行自我保护，等待公司组织救援。
④ 组织抢险
a各班组及时清点人员，确认有无被困人员，并集结待命，不得私 自外出；
b组织抢险突击队，由各工班抽调精壮工人组成，负责安装挡护拱 架，堆砌砂袋，规范水流方向；
c在配备充分照明、救生设备时，由项目部决定组织身体素质好、 水性高的工人进洞执行搜索救援活动；
d卫生员做好准备，并视情提前与定点医院联系。
⑤ 供电和照明
a在涌水可能危及到洞内变配电设施时，应果断断电，防止个别 线路漏电发生意外；险情排除后，经检查确认安全后可恢复供电；
b启动专用照明线路，保障隧道内必要的照明需要。
⑥ 设备
在发生涌水时，如设备不能撤离到安全位置，应使设备处于动力 关闭、加固和适当防护状态，防止设备造成不必要的损坏。
3、通讯
各救援小组、新闻媒体、医院、上级机关和外部救援机构，必须建立 起畅通的通讯网络。
4、警戒与治安
a在发生涌水险情时，保安应加强洞外巡视，隔离安全地带，禁 止闲杂人员围观，禁止一切人员进入危险区域，禁止地方老百姓进入 施工现场；
b加强洞看护，未经公司统一组织不得放入任何人员。
5、人群疏散与安置
疏散人员工作要有秩序的服从指挥人员的疏导要求进行疏散，做到不 惊慌失措，勿混乱、拥挤，减少人员伤亡。
6、公共关系
项目部安质部为事故信息收集和发布的组织机构，人员包括：毕春杰、 杨峰，安质部届时将起到项目部的媒体的作用，对事故的处理、控制、进 展、升级等情况进行信息收集，并对事故轻重情况进行删减，有针对性定 期和不定期的向外界和内部如实的报道，向内部报道主要是向项目部内部 各工区、集团公司的报道等，外部报道主要是向业主、监理、设计等单位 的报道。
六、现场恢复
充分辩识恢复过程中存在的危险，当安全隐患彻底清除，方可恢复正 常工作状态。
七、预案管理与评审改进
公司和项目部对应急预案每年至少进行一次演练和评审，针对施工的 变化及预案中暴露的缺陷，不断更新完善和改进应急预案。
