手动升降吊篮脚手架安全施工方案
工程简介：
aaaaaaaaaaaaa综合楼工程，建筑面积16.0 ，框架
剪力墙结构，地下一层，地上主楼十七层，高57m，裙楼六层，高23m，楼主体工程已于2023年11月完毕，计划2023年四月中旬开始进行外墙装饰工程。准备采用手动升降吊篮脚手架施工，为了保证施工安全，工程顺利进行，按《建设工程安全生产管理条例》国务院令第393号、《建筑施工安全检查标准》JGJ59 — 99、《建筑工程安全生产监督管理工作导则》（黑建质〔2023〕184号）、《危险性较大工程安全专项施工方案编制及专家论证审查办法》（黑建质〔2023〕213号）的规定，编制此方案。
一、吊篮
手动吊篮定型制作，其产品质量必须符合行业标准《建筑施工安全检查标准》（JGJ59-99）和《高处作业吊篮安全规则》（JG5027）的规定。依据《施工现场安全防护用品及机械设备使用监督管理规定》制作、使用的吊篮脚手架，都必须对吊篮及挑梁结构进行强度和刚度验算，钢丝绳安全系数验算，并通过总工程师、总监理工程师审批合格后方可制作及组装搭设，制作及组装搭设后，严格检查质量，经上级技术、质量、安所有门和监理工程师验收合格后投入使用，保证安全施工。
1.吊篮脚手架构造及装置手动吊篮脚手架由支承设施（挑梁或
桁架）、吊篮绳、安全绳、安全锁、手板葫芦和吊篮架等组成。

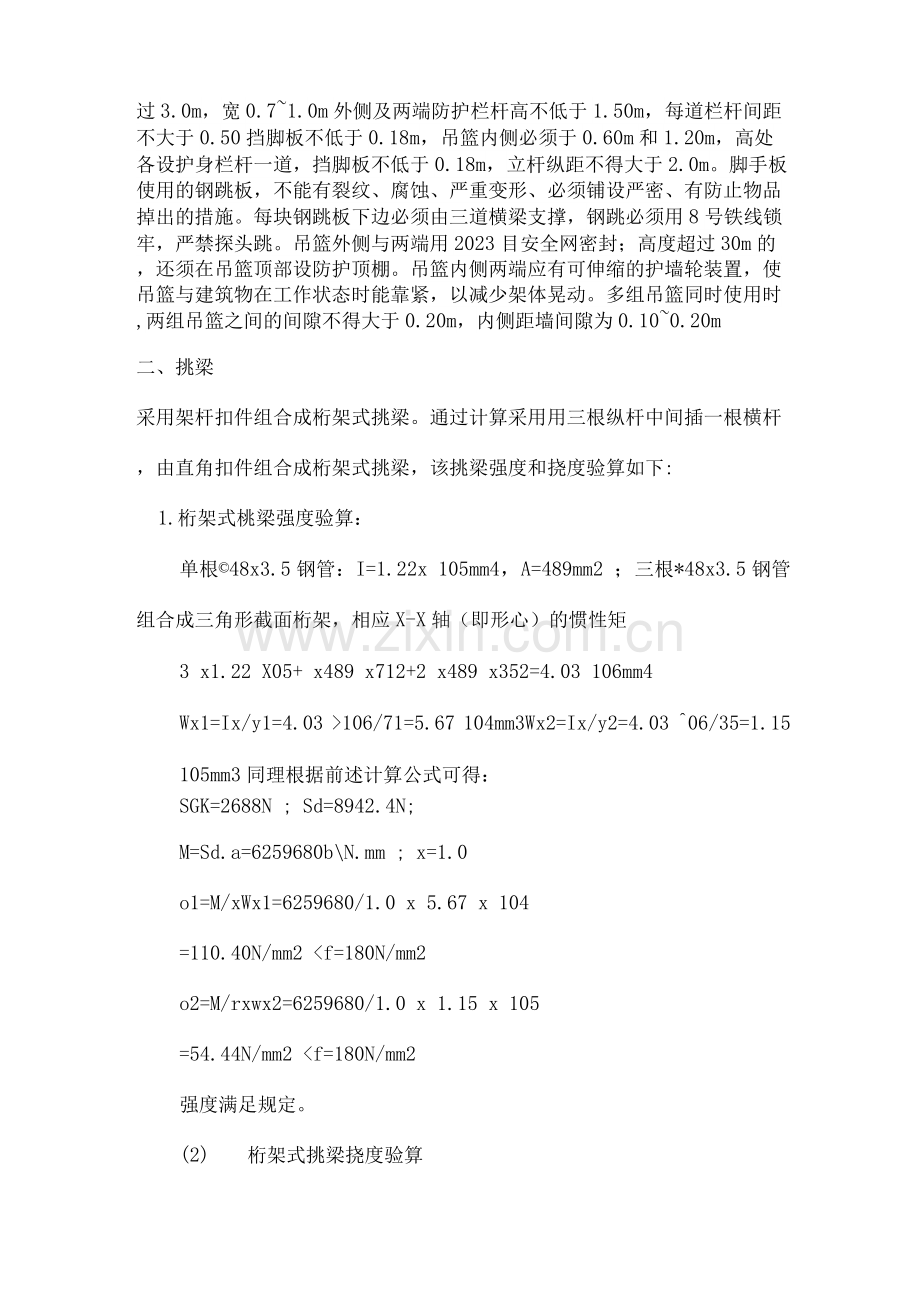

吊篮架由空腹型钢焊接（或锚栓连接）成格构式篮型架。一组吊篮长不得超过3.0m，宽0.7~1.0m外侧及两端防护栏杆高不低于1.50m，每道栏杆间距不大于0.50挡脚板不低于0.18m，吊篮内侧必须于0.60m和1.20m，高处各设护身栏杆一道，挡脚板不低于0.18m，立杆纵距不得大于2.0m。脚手板使用的钢跳板，不能有裂纹、腐蚀、严重变形、必须铺设严密、有防止物品掉出的措施。每块钢跳板下边必须由三道横梁支撑，钢跳必须用8号铁线锁牢，严禁探头跳。吊篮外侧与两端用2023目安全网密封；高度超过30m的，还须在吊篮顶部设防护顶棚。吊篮内侧两端应有可伸缩的护墙轮装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动。多组吊篮同时使用时,两组吊篮之间的间隙不得大于0.20m，内侧距墙间隙为0.10~0.20m
二、挑梁
采用架杆扣件组合成桁架式挑梁。通过计算采用用三根纵杆中间插一根横杆，由直角扣件组合成桁架式挑梁，该挑梁强度和挠度验算如下:
1.桁架式桃梁强度验算：
单根©48x3.5钢管：I=1.22x 105mm4，A=489mm2 ；三根*48x3.5钢管组合成三角形截面桁架，相应X-X轴（即形心）的惯性矩
3 x1.22 X05+ x489 x712+2 x489 x352=4.03 106mm4
Wx1=Ix/y1=4.03 >106/71=5.67 104mm3Wx2=Ix/y2=4.03 ^06/35=1.15 105mm3同理根据前述计算公式可得：
SGK=2688N ; Sd=8942.4N;
M=Sd.a=6259680b\N.mm ; x=1.0
o1=M/xWx1=6259680/1.0 x 5.67 x 104
=110.40N/mm2 <f=180N/mm2
o2=M/rxwx2=6259680/1.0 x 1.15 x 105
=54.44N/mm2 <f=180N/mm2
强度满足规定。
(2) 桁架式挑梁挠度验算
3=Sd.a2(l+a) /3EIx
=8942.4 x 72 ( 30+7 ) » 2.06 x 4.03x 1011=6.5mm <2l/250=5.6mm
挠度满足规定。
三、升降吊篮的机具
升降吊篮的机具，必须使用HSS-16ZY建筑吊篮专用手板葫芦和HSS-16ZYA 建筑吊篮专用安全锁，吊索和安全绳均使用12.5mm的钢丝绳，绳头用3个U型卡扣牢，受力绳在内，绳头在外，末端设有安全弯。为防止吊篮倾覆，应使吊绳和保险绳始终处在吊篮上方的位置。
四. 吊篮脚手架结构计算
吊篮脚手架结构设计按《建筑结构设计统一标准》概率极限状态设计法，计算依据《建筑结构荷载规范》、《钢结构设计规范》、《高处作业吊篮安全规则》和参考《建筑施工安全技术手册》、《建筑施工脚手架实用手册》。
吊篮外形尺寸为3.0x0.9x 1.5m,施工分二阶段进行，第一阶段，十七层一六层，高度33m，第二阶段，六层 层，高度24m，高度<50 m不做吊篮设计计算，只验算钢丝绳安全系数和挑梁结构强度和刚度。
根据GBJ68-84基本计算模式：
S<R (1)
式中荷载效应组合设计值：
S= (2)
结构重要性系数采用：=0.9;荷载分顶系数：对恒载=1.2;施工荷载:=1.4;荷载效应组合系数，仅考虑施工荷载=1.0不考虑风载时，实用设计表达式：Sd=0.9(1.2SGk+1.4SQK ) <R (3)
(1) 荷载计算：
吊篮自重：750N/m2 x 3.0x 0.8=18N
手板葫芦及安全锁重：( 140+30 )N/个x 2=340N, 4根*12.5钢丝绳重：
5.4N/mx4x50m=1080N SGK=3220N
施工荷载：SQK=15N/m2 x 3.0x 0.8=36N
在不考虑风荷载作用时一组吊篮架的计算荷载：
Sd=0.9 ( 1.2x 3220+1.4x 36 ) =8023.6N
(2) 钢丝绳安全系数验算：
由 n=S.a/W>10 (4)
钢丝绳破断拉力：
S=aPg=0.85 x 973=82705N
受力钢丝绳数：a=2;
自重荷载：W=SGK+SQK=6820N ;
n=82705 x 2/6820=24.25> [n]=10满足规定。
五. 吊篮脚手架安全使用要点
(1) 吊篮脚手架制作、安装、使用、施工中操作规定应符合《高处作业吊篮安全规则》(JG5027-92 )的规定。
(2) 组装完毕以后，应进行空载试运营，1.25倍施工荷载实验，安全绳、安全锁抗冲击实验，并经公司技术、质量、安所有门和监理共同验收合格签字后，方可投入使用。
(3) 使用中必须有2根直径为12.5mm的钢丝绳做安全绳且配备经鉴定合格的安全锁，严禁在安全锁不起作用的情况下使用。
(4) 必须为每位施工人员配备安全绳，施工人员在吊蓝内、上下吊蓝时必须对的使用安全绳、安全带。
(5) 吊篮在工作时，必须将手扳葫芦上的松卸手柄卸下来，以防误操作发生事故。
(1)
六. 安全注意事项
吊篮安装人员必须身体健康，无高血压等疾病，通过培训
和实习合格者并取得操作证，方可上岗操作。吊篮操作人员必须身体
健康，无高血压等疾病，通过培训和实习合格者，方可上岗操作。
（2）天天工作前的例行检查和准备作业内从涉及：
① 检查屋面支承系统的结构、配重，工作钢丝绳及安全绳的技术状况，凡有不合规定者，应立即纠正；
② 检查吊篮的并反复进行升降，检查其工作情况，确认其正常后方可正式运营；
③ 清扫吊篮内的尘土垃圾、积雪和冰渣。
（3）吊篮的负荷量每平方米不得超过120kg，吊篮上的作业人员每组不得超过三人，且不得集中一端，升降吊篮必须同时摇动手柄，保持各吊点同步升降。
（4）操作人员必须遵守操作规程，戴好安全帽，佩带安全带，安全带必须系挂于安全绳上。上下吊篮时必须有安全带、安全绳保护。
（5）严禁酒后登吊篮作业。严禁在吊篮中嬉戏打闹.严禁在吊篮上扔任何物品。
（6）当吊篮停置于空中作业时，应将安全锁锁紧，并将吊篮与建筑可靠拉结，防止吊篮摇摆。需要移动时，再将安全锁放松，解开牵引绳。安全锁累计使用10h必须进行定期检查和重新标定，以保证其安全工作。
（7）多组吊篮同时使用时，吊篮之间间隙不得大于2mm，且离墙距离不得大于1mm。
(8) 遇有雨、雪天气或风力超过四级以上时，应停止施工作业。
(9) 如必须运用吊篮进行电焊作业时，应对吊篮钢丝绳进行全面保
护，以免钢丝绳受到破坏，更不得运用钢丝绳作为导电体。
(10) 天天作业后应注意检查并做好下列收尾工作：
① 将吊篮内的杂物清扫干净，将吊篮固定在结构物上或吊离地面3m，收好摇柄。
② 将多余的钢丝绳存放在吊篮内。
③ 锁紧安全锁。
(11) 使用期间应指定专职安全员负责安全技术检查，并将检查情况记录在检查记录上，保持安全管理内业中备查。
