试验计划方案
编制人:******
审核人:******
审批人:******
有限公司
项目部

****
年**月**日

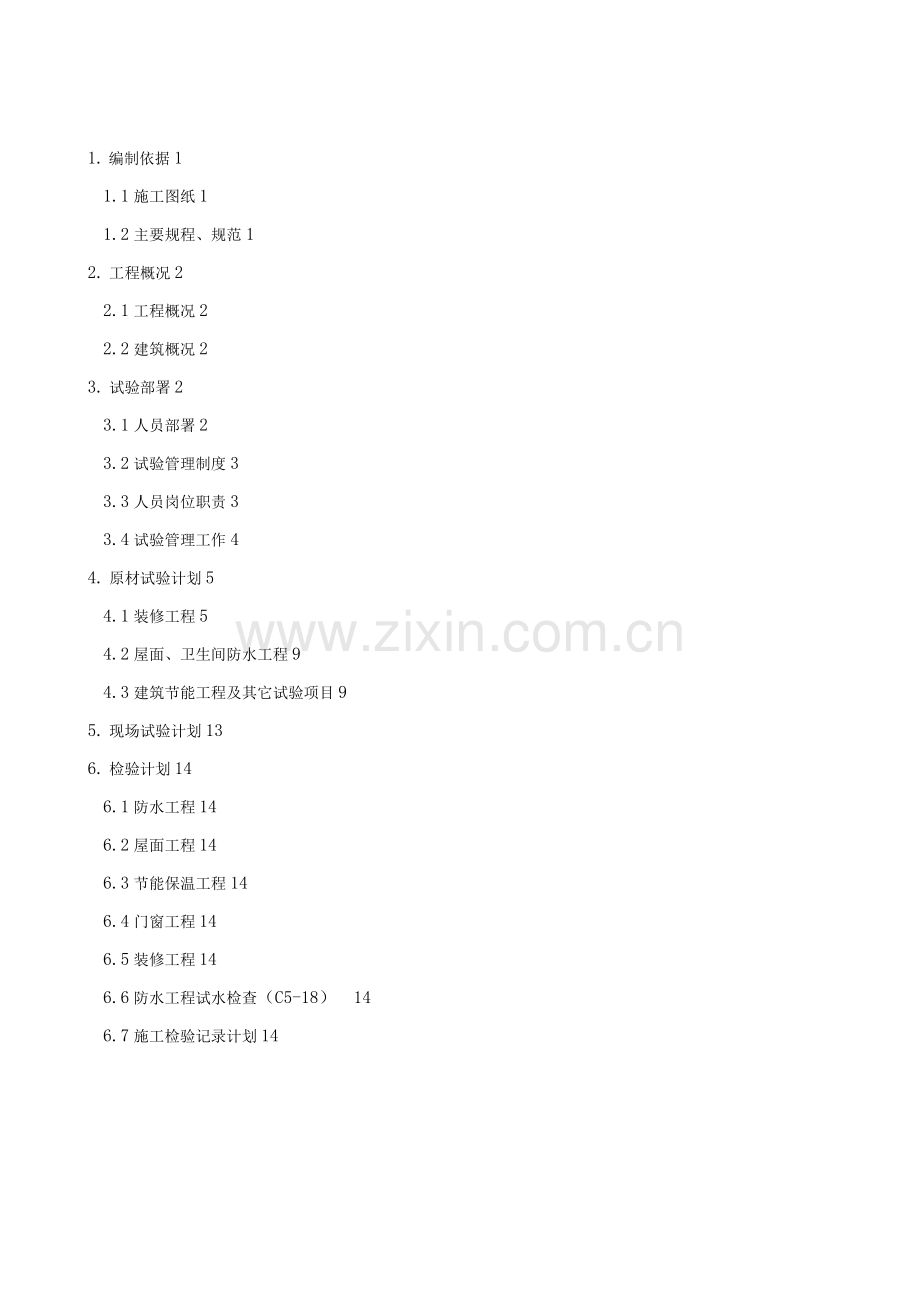

1. 编制依据1
1.1施工图纸1
1.2主要规程、规范1
2. 工程概况2
2.1工程概况2
2.2建筑概况2
3. 试验部署2
3.1人员部署2
3.2试验管理制度3
3.3人员岗位职责3
3.4试验管理工作4
4. 原材试验计划5
4.1装修工程5
4.2屋面、卫生间防水工程9
4.3建筑节能工程及其它试验项目9
5. 现场试验计划13
6. 检验计划14
6.1防水工程14
6.2屋面工程14
6.3节能保温工程14
6.4门窗工程14
6.5装修工程14
6.6防水工程试水检查（C5-18） 14
6.7施工检验记录计划14
1.编制依据
1.1施工图纸
工程名称
图纸编号
出图日期
***住宅小区
***住宅小区建筑图
****年**月
***住宅小区结构图
****年**月
1.2主要规程、规范
序号
规范名称
编号
1
混凝土结构设计规范
GB510-22
2
混凝土结构工程施工质量验收规范
GB50204-22
3
砌体工程施工质量验收规范
GB50203-2011
4
屋面工程质量验收规范
GB50207-22
5
地下防水工程质量验收规范
GB50208-22
6
建筑地面工程施工质量验收规范
GB50209-2010
7
建筑装饰装修工程质量验收规范
GB50210-21
8
建筑节能工程施工质量验收规范
GB50411-27
9
居住建筑节能保温工程施工质量验收规程（规范，国标）
DBJ01-97-25
10
轻集料及其试验方法
GB/T17431.2-1998
11
陶瓷砖
GB/T41-26
12
民用建筑工程室内环境污染控制规范
50325-2010
13
建筑工程资料管理规程
DBJ01-51-23
14
住宅建筑门窗应用技术规范
DBJ01-79-24
15
干拌砂浆应用技术规程
DBJ/T01-73-23
16
框架填充墙（轻集料砌块）设计及施工技术规程
DB11/T742-2010
17
建筑工程检测试验技术管理规范
JGJ190-2010
18
北京市房屋建筑工程和市政基础设施工程实行见证取
京建质29（ 289）号
1

样和送检的规定

19
预防混凝土工程碱集料反应技术管理规定
京建科[1999]230
20
普通混凝土用砂、石质量及检验方法标准
JGJ52-26
2.工程概况
2.1工程概况
本工程位于北京市朝阳区。东临**路线，南、西、北与**居住区相邻。本工程共有九个子项工程，分别为：1、2、3、4、5、6号楼、1#地下车库、2#地下车库及单建半地下锅炉房。建设单位为北京**房地产开发有限责任公司。
2.2建筑概况
序号
项目
内 容
1
建筑
面积
1#楼 30124 ; 2#楼 238203#楼 23820 ; 4#楼 273835#楼 26523 ; 6#楼 3260
结构
类型
1至5#楼为剪力墙结构，6#楼及1#楼裙房为框架结构。
2
层数
1#楼地下2层，地上22层
2#、3#楼地下2层，地上25层
4、5#楼地下2层，地上28层
6#楼地下1层，地上2层
抗震
设防
烈度为八度
3
二次
结构
砌块类型
BM
连锁砌块
防水工程
卫生间
单组份聚氨酯防水涂料
砂浆强度等级
M5

屋面
防水II级，3+3厚聚脂胎SBS I型改性沥青防水卷材
4
节能保温做法
墙体
1-5#楼外墙外保温70mm挤塑聚苯板
6#楼及1#楼裙房为50mm厚挤塑聚苯板

门窗
中空双层断桥铝合金外窗

屋面
1#-6#楼最薄处150mm厚泡沫混凝土
3.试验部署
3.1人员部署
生产总负责
***
技术质量总负责
***
安全总负责
***
技术员
***、 ***
工长
***、 ***、 ***、 ***、 ***、
***
质检员
***、 ***、 ***
安全员
***、 ***
资料员
***
试验员
***、 ***、 ***
材料员
***
3.2试验管理制度
标准养护室和试验室的日常管理工作由试验员负责，项目部主任工程师负责检查。现场建立试验管理制度和施工现场养护室管理制度。
3.3人员岗位职责
技术员：项目部试验管理主要负责人，负责监督和检查现场试验管理和试验资料管理工作，负责试验交底工作，主持标养室日常工作，负责安排各项试验工作。
材料员：负责进场材料的检查报验工作，并及时提供有关材料的材质证明及规格、数量，以备材料的送试。
现场试验员：具体负责现场原材料取样、送试、混凝土及砂浆试块制作、养护、送试等试验工作，以及试验资料的填写、收集、整理工作，每天记录好标养室、大气温度台账。
资料员：负责资料最终收集、管理、保管工作。
试验设备配置：为保护试验工作的正常开展和顺利进行，现场标养室配备各种试验设备，
具体见下表。
序号
设备名称
型号
数量
备注
1
砼试模
1X 1X 1mm
10

2
砂浆试模
70.7 x 70.7 x 70.7mm
10

3
振动台
5 x 5mm
1

4
坍落度筒
3cm
2

5
天平
10g
1

6
磅秤
TGT-5
1

7
温湿度自动控制器
SWMSZ
1

3
以上各种设备在开工前要根据现场情况做好计划，安排采购和进场，保证施工需要。
见证取样送检工作由试验员负责，见证取样前及时与监理方联系，监理人员在现场的情况下取样并封存试件，填写相关单据，盖见证取样专用章，并做好见证取样记录。
按照《预防混凝土工程碱集料反应技术管理规定》的要求，做好相关检测证明的收集整理工作。
试验员应催促试验单位尽快做出试验结果，并立即将试验单据传递给工长和资料员，如试件试验结果不符合要求，马上向主任工、材料组、工长进行汇报，及时记录不合格台账。
3.4试验管理工作
项目部试验人员必须持证上岗。
施工现场必须建立自动控制温湿度的标准养护室或标养箱，标养室要符合《承包部施工现场养护室管理规定》的要求。养护室门外墙上应挂置“养护室”标牌。
试验设备和工具要从性能、精度、数量上满足试验工作需要，并在检定周期内。
在结构施工期间，原则上应配备压力机、震动台。
试验人员应对试验和送试项目建立下列记录或台帐：
（1）原材料取样送检台帐
（2）混凝土（砂浆）试块制作送检台帐
（3）设备、仪器、工具清单
（4）砂、石含水率测试记录
（5）混凝土坍落度测试记录
（6）标养室温湿度监测记录
（7）大气测温记录
原材料取样送检应按不同品种分别编号建立台帐。
装修工程所有检测试验全部1%见证取样。
有见证取样和送试管理。执行市建委文件的规定，并按项目部有见证试验计划，请监理见证取样和封样。
现场检测坍落度和制作试块的取样应在浇筑地点进行。
混凝土试块应进行顺序编号，注明成型日期、强度等级、试件编号和养护条件等信息。同一取样批所留置的试件编号相同，并按下表所规定的后缀字符予以区别。
现场试验工作流程：材料员对进场原材料做进场报验、报监理，并通知试验员进行原材料进场取样送试验室做复试检测，试验合格后试验员通知工长安排人员施工；如果试验不合格试验员应立即向工长及技术负责人汇报并做好不合格台账，不合格产品由材料员做好退场记录；严禁将未做试验或试验不合格的材料应用到工程中。
试件类型与后缀字符对照表
砂浆试块也应进行顺序编号，表示方法如下图，试件编号必须与相应的试验单对应，试验单中应明确部位。
4.原材试验计划
4.1装修工程
普通砼
（1）质量证明资质要求：
预拌砼配合比由砼厂家确定，并提供原材试验报告单、预拌砼出厂合格证、配合比通知单及28天强度试验报告。各材料应齐全有效。
（2）试块的留置：
本工程装修阶段地面主要为轻集料混凝土和细石混凝土、二次结构为细石混凝土，所以本工程建筑地面的混凝土，按照同一配合比，同一强度等级，每一层为一检验批；二次结构为3层一施工段，每三层为一检验批。每批至少留置一组试块，一组为3块。
（3）砼的必试项目：
稠度试验：即坍落度试验。实测坍落度与要求坍落度之差应符合要求，坍落度检测值应有详细记录。
强度试验：强度试验应由相应检测资质的检测单位试验并出具报告。
序
号
材料
名称
使用
部位
数量
取样
原则
取样计划
试验
项目
试验所需天数
1
CL7.5 轻集料混凝土 （楼面）
1#楼
1132m
3
每一
层为
一组
24组（每层一组含地下）
抗压强度
抗压28天
2#楼
8m3
27组（每层一组含地下）
3#楼
8m3
27组（每层一组含地下）
4#楼
19m
3
30组（每层一组含地下）
5#楼
919m3
30组（每层一组含地下）
6#楼
21m3
3组（每层一组含地下）
2
C20细石
混凝土
（楼面）
1#楼
105m3
每一
层为
一组
24组（每层一组含地下）
抗压强度
抗压28天
2#楼
48m3
27组（每层一组含地下）
3#楼
48m3
27组（每层一组含地下）
4#楼
56m3
30组（每层一组含地下）
5#楼
56m3
30组（每层一组含地下）
6#楼
2m3
1组（每层一组含地下）
6
3
C20细石
混凝土
（水平
连系梁、
构造柱）
1#楼
216m3
每二
层为
一组
8组（3层做一组地下一组）
抗压强度
抗压28天
2#楼
243m3
9组（3层做一组地下一组）
3#楼
243m3
9组（3层做一组地下一组）
4#楼
270m3
10组（3层做一组地下一
组）
5#楼
270m3
10组（3层做一组地下一
组）
6#楼
18m3
2组（地上做一组地下一
组）
砌筑、抹面工程
（1 ）干拌砂浆
同强度等级每50t为一验收批，不足50t也按一批计。每批从20个以上的不同部位取等量样品。总质量不少于15kg，分成两份，一份送试，一份备用。
必试项目：稠度、抗压强度、分层度。
（2）砌筑砂浆
内隔墙砌筑以同一砂浆强度等级，同一配合比，同种原材料每一楼层为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组3块）。
必试项目：稠度、抗压强度。
（3）芯柱、水平系梁用钢筋
同一牌号、同一炉批号、同一规格钢筋原材每60t为一验收批，不足60t按一批计。每一验收批取样不得少于一组，
（4）轻集料小型空心砌块
同厂家、同强度等级每1万块为一验收批，不足1万块块一批计。每一验收批取样不得少于一组，
（5）蒸压加气混凝土砌块
同厂家、同强度等级每1万块为一验收批，不足1万块块一批计。每一验收批取样不得少于一组。
序
号
材料
名称
使用
部位
数量
取样原则
取样计划
试验项
目
试验所需天数
7

1#楼
110t

24组（每层一组含地
下）

2#楼
93t
以同一强度等级，
26组（每层一组含地
下）

砌筑

同一配合比，同种
粘结

1
砂浆
（砂
3#楼
93t
原材料每一楼层为一检验批，每检
26组（每层一组含地
下）
强度
原材为
32天，试

浆试
块）
4#楼
1t
验批标准养护试
块的留置不得少
30组（每层一组含地
下）
抗压
强度
块为28天

5#楼
98t
于一组（每组3块）
30组（每层一组含地
下）

6#楼
21t

3组（每层一组含地
下）

2
钢筋
原材
（①
1-6#
楼
不超
60t
同一厂家、规格、同一批次，每60t
1组
拉伸强
度、伸长
率
2天

10
HRB3
35 )
1-6#
楼
不超
60t
为一批，不足60t也按一批计
1组
拉伸强
度、伸长
率

抽取数量按每批

3
植筋
1-6#
楼
945
根
植筋总数的1%0计算，且不少于3
1组
抗拉拔
承载力
26天

根。

1、4、

4
BM连
锁砌
6#楼
及2#
车库
39万块
同一厂家、规格、同一批次，每1万
39组
强度
7天

块
2、3、
5#楼
及1#
48万块
为一批，不足1万也按一批计
48组
密度

车库

8
5
SN保温连锁砌块
6#楼及裙房外墙
30
块
同一厂家、规格、同一批次，每1万为一批，不足1万
也按一批计
1组
强度、密度
7天
4.2屋面、卫生间防水工程
防水卷材
以同一厂家、同一品种、同一等级、同批进场材料不大于10卷为一个取样单位，一个取样单位抽取5卷，1〜499卷抽取4卷，1卷以下抽取2卷。
单组份聚氨酯防水涂料
以同一厂家、同一品种、同批进场材料不大于15t为一批，不足一批按计。每批取3kg
做复试。
序
号
材料名称
使用
部位
数量
取样原则
取样
计划
试验项目
试验所
需天数
1
防水卷材
（SBSI型厚
3 mm）
1#楼屋面
1647
以同一生产厂的同一品种、同一等级的产品，任取一卷作物理性能检验
1组
拉力，最大拉力时延伸率，耐热度，低温柔度，不透水性
6天
2#楼
屋面
1095
3#楼屋面
1095
4#楼
屋面
948
1组
6天
5#楼屋面
879
6#楼
屋面
829
2
单组份聚氨
酯防水涂料
（卫生间）
1-6#
楼
53t
以同一厂家、同一规格每15t为一验收批，不足15t也按一批计。
每专业分包1组
断裂延伸率拉伸强度低温柔性不透水性
15天
4.3建筑节能工程及其它试验项目
9
墙体节能工程
本工程按照每楼分为三个检验批，南立面墙为一个检验批、北立面墙为一个检验批、东西立面墙为一个检验批。
墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度应符合设计要求。
墙体节能工程采用的保温材料和粘结材料等，进场时应对保温材料的导热数、密度、抗压强度、粘接材料的粘结强度、增强网的力学性能、抗腐蚀性能做复试试验，复验应为见证取样送检。
保温层与基层粘接牢固，现场做拉拔试验。
保温材料锚固件固定时，锚固件的数量、位置、锚固深度和拉拔力符合设计，现场做锚
固力现场拉拔试验。每个检验批不得少于3处。
序
号
材料名称
使用
部位
数量
取样原则
取样
计划
试验项目
试验所
需天数
1
外墙挤塑聚
苯板（厚：
70、）
1-5#
楼
2万平米以上
按 GB50411-27 标准执行，建筑面积2万平米以下做3组，2万平米以上做6组。
各6
组
表观密度
压缩强度
尺寸稳定性导热系数、燃烧性能
10天
外墙挤塑聚
苯板（厚：
50、）
6#楼
2万平米以下
3组
屋面150厚
泡沫混凝土
1-5#
楼
2万平米以上
按 GB50411-27 标准
执行
各6
组
压缩强度尺导热系数、燃烧性能
10天
屋面150厚
泡沫混凝土
6#楼
2万平米以下
3组
2
耐碱玻纤网
格布
1-5#
楼
2万平米以上
按 GB50411-27 标准执行，建筑面积2万平米以下做3组，2万平米以上做6组。
各6
组
耐碱拉伸断裂
强度断裂强
度保留率
28天
6#楼
2万平米以下
3组
10
3
聚合物粘结
砂浆
1-5#
楼
2万平米以上
按GB50411-27 标准执行，建筑面积2万平米以下做3组，2万平米以上做6组。
各6
组
粘结强度
16天
6#楼
2万平米以下
各3
组
粘结强度
4
聚合物抹面抗裂砂浆
1-5#
楼
2万平米以上
按GB50411-27 标准执行，建筑面积2万平米以下做3组，2万平米以上做6组。
各6
组
粘结强度
28天
6#楼
2万平米以下
3组
粘结强度
3
膨胀玻化微珠保温（不采暖楼梯间）
1-5#
楼
2万平米以上
按GB50411-27 标准执行，建筑面积2万平米以下做3组，2万平米以上做6组。
6组
导热系数、压缩强度
16天
6#楼
2万平米以下
3组
6#楼
2万平米以下
3组
门窗
序
号
材料名称
使用部位
取样原则
取
样
计
划
试验项目
试验
所需
天数
1
户
门
1-6# 楼
同一厂家同一品种同一类型的产品各抽查不少于3樘（件）
1组
气密性、传热系数
22天
2
外窗
1-6# 楼
同一厂家同一品种同一类型的产品各抽查不少于3樘（件）
1组
气密性、传热系数，
玻璃遮阳系数、可见
22天
11

光透射比、中空玻璃露点。

同一厂家的同一品种、类型、规格的门窗及门窗玻璃每1樘划分为一个检验批
k，不足
50樘也为一个检验批。
同一厂家的同一品种、类型的规格的特种门每50樘划分一个检验批，不足50樘也为一个检验批。
高层建筑外窗，每个检验批应抽查10%,并不少于6樘。
地面保温材料
（1）地面节能采用的保温材料，进场时应对其导热系数、密度、抗压强度、燃烧性能进
行复检。
（2）同一厂家同一品种的产品各抽查不少于三组。
（3）本工程主要为地下一层和设备层顶棚60厚无机纤维喷涂。
序
号
材料名
称
使用部位
数量
（）
取样原则
取样计划
试验项目
试验所
需天数
1
无机纤
维喷涂
1#楼
4427
保温浆料的同条件试件应实行见证取样送检。每10平米为一检验批，每检验批不少于3组。
15组
导热系
数、干密
度和压缩
强度
22天
2#楼
754
3组
3#楼
754
3组
4#楼
670
3组
5#楼
632
3组
6#楼
657
3组
（4）地面节能工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图
像资料：
1）基层
被封闭的保温材料厚度，保温材料粘结，隔断热桥部位，地面节能工程使用的保温材料、导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
注：全数检查质量证明文件和复验报告，并重点检查进场复验报告，复验报告必须是第三方见证取样。
屋面节能工程
屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度、压缩强度、燃烧性
12
能应符合设计要求。
检验方法：检查质量证明文件及进场复验报告。
5.现场试验计划
现场取样及其试验项目详见下表：
（说明：如各项材料数量与本计划在实际工作中有出入应根据实际数量取样。）
序
号
材料名称
使用部位
取样原则
取样计划
试验项目
1
外墙节能构
造钻芯
1-5# 楼
外墙取样数量为一个单位
工程每
种节能保温做法至少
取3个芯样
每种做法各一
组
（保温层）
厚度检验
6#楼
每种做法各一
组
2
保温板与基
层粘结和锚
固钉拉拔
1#楼
每栋楼按墙面每10m2面积划分为一个检验批。
9组
现场拉拔
粘结强度
2#楼
10组
3#楼
10组
4#楼
12组
5#楼
11组
6#楼
1组
3
外窗现场检验
1-5# 楼
单位工程建筑面积50m2以下，取同厂家一组具有代表性外窗。50m2以上，取同厂家两组具有代表性外窗。一组为三樘同系列、规格、风格形式。1-5#楼全在50平米以上
各2组
水密性、气
密性
6#楼
1组
4
后锚固植筋
1-5# 楼
检验批按同直径同品种
30根为一组，一组3根。
1-5#楼，每楼两组6#楼，一组
植筋拉拔强度
6#楼
5
系统节能检
/
/
每楼一组
系统节能
13
测
6.检验计划
由技术资料员进行竣工资料的归档工作，归档项目严格按照京建科教[23]10号文中新修订的《建筑安装工程管理规定》DBJ01-23进行各级归档整理。以本文件配套的《建筑安装工程管理规定》软件为基础，结合配套丛书《表格填写范例》、《技术交底记录》、《施工组织设计与施工方案》对施工资料进行平时收集和最终存档。
6.1防水工程
（1）厕浴间防水基层（2）厕浴间防水层
6.2屋面工程
（1）屋面保温层 （2）屋面找坡层
（3）屋面找平层 （4）屋面防水基层
（5）屋面防水层
6.3节能保温工程
（1）保温基层处理 （2）保温板安装
（3）锚固件安装 （4）增强网铺设
6.4门窗工程
（1）防火门安装 （2）户门安装
（3）外门窗框安装
6.5装修工程
（1）地面基层清理 （2）抹灰层加强构造做法
（3）楼梯栏杆安装（4）其他铁艺栏杆安装
6.6防水工程试水检查（C5 - 18）
（1）厕浴间一次蓄水检查 （2）厕浴间二次蓄水检查
（3）屋面淋（蓄）水检查
6.7施工检验记录计划
（1）施工测量记录 （2）隐蔽工程检查记录
（3）预检记录 （4）防水工程试水检查记录
14
