倒虹吸实施性施工技术方案
一、工程概况
本道倒虹吸是为当地灌溉渠排水而设，主线桩号K34+760 ,设计涵长36。8米，填土厚度1.97米水流自主线左侧排向右侧。进水采用设置沉沙池，以减少泥沙进入涵管内，基低采用设置20cm的砂砾石垫层+30cm厚的C15砼基座。涵管直径采用1.5米，本涵横贯主线.
（1 ）现场临建设施
1）、现场临时设施
在施工现场选择地势较平坦处作为机械设备停放、材料存放场地，同时搭建简易板房作为现场办公室。
2）、水、电系统布置
① 供水：采用施工场地内灌溉及河流内无污染及不浑浊的水（均采用就近原则）。
② 供电:在施工现场设置一台30KW的发电机。
3）、混凝土拌和站
在现场设置一台350强制式移动拌和机,以满足现场混凝土浇筑的需要.
（2 ）施工道路
1）、线外便道：均采用进入改线路段的施工便道。
2）、线内便道：结合施工要求,施工便道设在改线路右侧，清除耕植土后整修便道路槽，再铺筑30 - 40cm厚毛片石，便道顶部铺筑15cm厚的碎石面层。
（3 ）现场准备：
1）本涵洞施工段相应人员组织安排均已到位、该涵洞施工段的协调工作己做好。
2）该涵洞施工机械均良好且已配备已到位
三、施工方案
1、基础施工
1）在开挖基础前，准确放出中线位置,并用十字栓桩，进行精确的位置、高程控制。
2）基坑开挖一般采用人工开挖，个别开挖深度较大的采用挖掘机按放样边线,以设计坡比开挖，开挖至距基底标高20~30cm时停止用机械开挖，改用人工挖除剩余土方，并且要保证基底的施工宽度，夯实基坑底面.
2、铺设垫层
先将两端墙下基础砼浇筑到与垫层顶标高相等高处，然后用人工或人工配合机械的方式在基底铺设砂砾垫层，垫层采用中、粗砂或级配碎石。垫层的含泥量一定要控制在《规范》定值内.垫层的厚度、宽度、标高、密实度，必须符合设计图纸的规定.
3、浇注基础砼
按规定配合比配制C15的混凝土，然后用混凝土罐车将混凝土送至指定位置，摊铺振捣，最后人工整平，基础砼的厚度、宽度、标高必须符合设计图纸的规定。基础混凝土浇注时，顶面标高要比设计标高低2 — 3cm以便于管节安装调平。

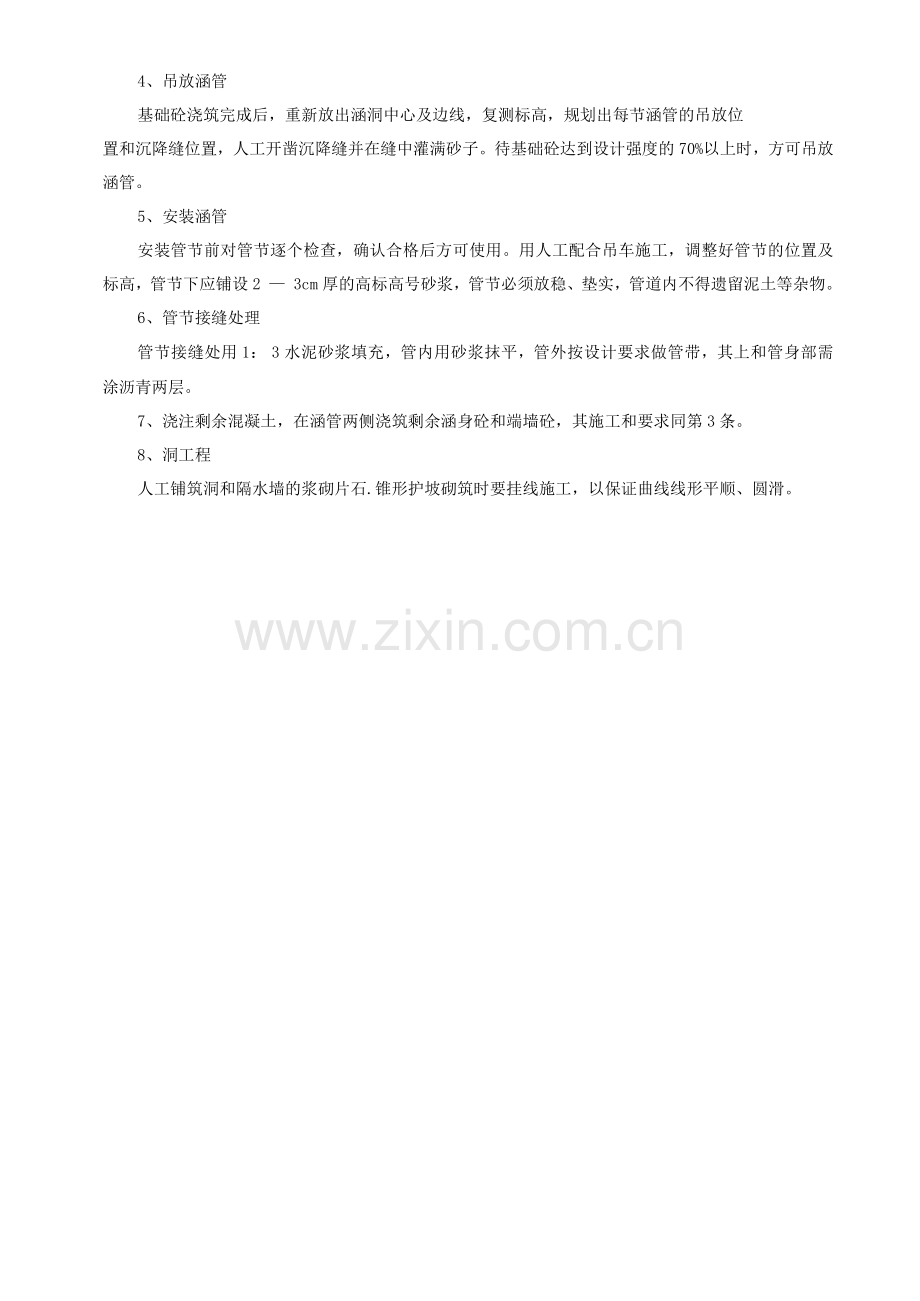

4、吊放涵管
基础砼浇筑完成后，重新放出涵洞中心及边线，复测标高，规划出每节涵管的吊放位
置和沉降缝位置，人工开凿沉降缝并在缝中灌满砂子。待基础砼达到设计强度的70%以上时，方可吊放涵管。
5、安装涵管
安装管节前对管节逐个检查，确认合格后方可使用。用人工配合吊车施工，调整好管节的位置及标高，管节下应铺设2 — 3cm厚的高标高号砂浆，管节必须放稳、垫实，管道内不得遗留泥土等杂物。
6、管节接缝处理
管节接缝处用1： 3水泥砂浆填充，管内用砂浆抹平，管外按设计要求做管带，其上和管身部需涂沥青两层。
7、浇注剩余混凝土，在涵管两侧浇筑剩余涵身砼和端墙砼，其施工和要求同第3条。
8、洞工程
人工铺筑洞和隔水墙的浆砌片石.锥形护坡砌筑时要挂线施工，以保证曲线线形平顺、圆滑。
钢筋砼倒虹吸施工工艺流程图

说明：圆管涵涵管全部在专业厂家采购，管节就位后进行接缝处理，经监理工程师检查合格后方可进行涵台背回填。
四、施工注意事项
1）在基础开挖前应做好排水及围堰等排导流设施的施工,作好开挖前排水畅通与保证下游灌溉用水的供给.可采用埋设涵管或直径为①120PVC管，具体根据现场实际情况而决定。
2）冲击压实路段的通道基坑开挖，需在冲击压实工序完成后进行。
五、冬雨季施工措施
该程施工措施和计划安排中应重点考虑冬季雾天和夏季雨天的影响。
（1）冬季施工安排
冬季施工的安排和措施相对较简单，但要注意雾天的影响.为保证工期,合理安排工程进度，使本合同工程能按规定工期完工，冬季施工的项目作业要注意以下几方面：
1）利用冬季水位较低和雨水相对较少的特点，优先安排过水小桥 基础开挖;尽可能为混凝土施工作业创造良好的施工条件。
2）利用冬季河流水位较低的条件在河滩地段备砂砾料等；
3）做好已完工程如新浇混凝土的养护保温工作；
4）冬季雾大，历时时间长，做好起重吊装、运输等的施工安排和安全防护措施。
（ 2 ）雨季施工安排
1 ）施工前的准备
雨季施工前应做好下列准备工作：
⑴ 对雨季施工项目进行详细的现场调查研究，现场提前编制实施性的雨季施工组织计划；
⑵维护好施工道路并保证晴雨畅通；
⑶住地、仓库、车辆机具停放场地、生产设施都应设在最高洪水位以上地点，并应与泥石流沟槽冲积堆保持一定的安全距离；
⑷修建临时排水设施，保证雨季作业的场地不被洪水淹没并能及时排除地面水。
⑸贮备足够的工程材料和生活物资。
⑹贮备足够的防洪救援物资和应急预案的组织管理工作。
2）场内排水保持畅通
土石方开挖完成后应及时形成排水沟，并做好防渗处理，排水渠等保持畅通，勤检查，勤清理，勤维护。
3）防雷设施
施工中要注意完善好防雷接地设施.塔机，拌和及生产生活等用电设施的防雷接地编制专项施工组织设计，雨季实行定期检查和维护的制度。
4）开挖施工
在雨季来临之前,在边坡开挖的坡顶上开挖出一条截水沟,将雨水引出施工区域，防止其对开挖面的冲刷.同时在施工作业面上修筑排水沟以使雨水尽快排走。
5）雨季混凝土施工
根据本工程区域夏无酷热雨水多秋雨连绵湿度大，雨季时间长的特点和本工程施工场面较多且分散得实际情况，雨季混凝土施工主要采取以下措施：
A）成品骨料保护
⑴运输。为了保证雨水不落入骨料中，在雨季运输时，采用带帆布覆盖车箱的运输车辆.
⑵堆存.在骨料堆存前，先在场地周围形成排水沟，场地中间高，向四边形成缓坡，以利排水。
⑶上料保护。从受料斗到拌和料仓的所有皮带，都搭设雨棚架.
B)混凝土施工
⑴岩面混凝土覆盖.雨季在开挖完毕，建基形成，混凝土浇筑之前，为了防止雨水造成污染，将采用彩条布或用砂浆覆盖以保护岩面；
⑵混凝土雨季施工应加强气象和雨情预报，避免大雨天浇筑混凝土。在浇筑混凝土时如遇中、大雨或暴雨,应立即处理仓面停止浇筑，并在已浇混凝土表面铺盖塑料布或其他防水材料,待雨停后对施工缝处理后再施工。
6) 雨季施工时，注意钢筋的锈蚀、模板和支架的变形、下沉，做好水泥等材料的运输、保护工作.
7) 施工道路维护
要保证施工在雨季能够顺利进行，必须保证施工道路的畅通，故采取以下措施来确保道路的畅通：
⑴完善道路两侧的排水沟和过沟小桥、涵洞，保证路面不积水。
⑵在雨季到来前，对公路的边坡进行检查，对可能存在隐患的地方进行加固处理，对危险路段要设置警示牌。
⑶由于施工道路经常有重车通过，对路面会造成破坏，因此必须对路面进行养护，故成立一支专门的道路养护队伍，负责施工道路的保养和维护，保证道路通畅。
(3)应急防范措施
应根据气象预报，做好雨情监测和减灾防护工作。并准备好应急材料和应急指挥工作。一旦发现有可能危及工程和人身财产安全的洪水和地质灾害的预兆时，应立即采取有效措施，以确保工程、人员和财产的安全。雨季来临前，成立青年突击队，建立必要的通讯联络组、材料运输组、生产自救组等。
(4 )农忙季节施工措施
农忙季节前夕应召开全体人员思想动员大会，调动工人的施工积极性，在此期间，也可适当增加补助。做好人员的调配，将需施工人员少的工程放在此期间施工。
六、质量保证措施
1) 建立健全质量保证体系
① 建立健全质量管理机构，负责全部工程的质量管理，制定质量责任制，并层层落实到人。以组织机构为核心，组织所有参加施工的有关人员认真学习《技术规范》和设计图纸，做到思想重视，底数清楚。质量保证体系框图详见附图

② 推行全面质量管理，开展群众性的小组活动，经常分析施工中可能出现的质量问题，拟定改进措施并落实，做到预防为主。
③ 在关键部位设立质量管理点，建立“特殊项目施工负责制”，认真做好各项检验，确保工程质量。
④ 本标段施工现场设置试验室，试验室配备先进检测仪器，随时检测指导施工，并配备素质较高的试验、测量人员，以满足服务、指导、监督施工的要求.
⑤ 严格执行监理程序，认真听取监理的意见，接受监理的指示,切实做好各项工作.
⑥ 建立自检、互检、专检的三级检验保证体系，项目部设质检部和工地试验室，完善制度，配足工程技术人员.质检部每两周检查一次，各班组经常自检，发现问题及时处理，并根据检查结果进行质量奖罚.建立内部监理制度，会同测试检负责人及工长检查验收，签字确认，对于不合格的工程坚决推倒重来。坚持进度服从质量的观点。
2）自检内容
自检体系依据有关法规、标准规范、设计文件、工程合同和施工工艺要求，细化分解质量目标，采取有效措施，对重点部位、重要工艺、关键环节指定专人负责，进行施工质量控制。自检人员监控各个施工环节的施工质量，随时进行放线测量、材质试验、工序与工艺检查、质量检测等工作，保证质量检查控制的及时性和准确性。
3）制定和完善岗位质量规范、质量责任和考核奖励办法，促使和激励每个职工强化质量管理意识，实行项目挂牌、首件验收、测量复核、质量检查、奖金挂钩、质量否决等制度，明确岗位质量职责，层层落实质量责任。
4）制定质量目标，开展目标管理。本标段工程质量目标是：分项工程一次检查合格率1%，优良率95%以上，达省部优，争创国优工程。
六、施工进度计划及保证措施
1）具体施工过程中应每周上报周进度计划,月进度计划。
2）做好开工前的准备工作：
① 做好技术准备，熟悉设计文件，领会设计意图，办理交接桩，搞好复测和材料取样、砂浆和混凝土配合比的选配工作，搞好技术交底；并积极配合设计单位完成施工图设计；
② 抓紧物资进场准备工作，做好材料计划，疏通供应渠道;三是抓好施工力量及时到位；四是加快办理征（租）地手续，做好施工便道及临时房屋的修建工作，尽快配套架设、配备和修建电力、通讯线路和供水设施.
3）采用网络技术，搞好计划管理，在工、料、机安排上做到保证重点、兼顾一般,协调好各项目的顺序衔接，采取平行流水作业相结合的方式组织均衡生产。施工进度分阶段控制，根据工程内容和工期要求，编制年度计划和季度计划，生产调度和各工区根据季度计划制定每月施工计划，各施工队根据月计划制定每周施工计划，做到以周保月、以月保季、以季保年、以年保总工期的目标顺利实现。
4）施工过程中，加强工作指挥与协调，定期召开工程分析会，依据存在的问题及时调剂劳动力、设备和器材，保证施工顺利进行.
5）加强对施工机械设备的管理，组织好设备配件的采购、供应，提高设备完好率和利用率，保证机械化生产顺利进行，保证工程质量和工程进度的落实.
6）针对本工程特点，采用先进的设备，提高劳动生产率。针对重点工序，有计划地开展技术攻关活动，编制重点工序施工作业指导书，充分发挥科学技术先导作用。
7）处理好质量、进度和安全的关系，开展全面质量、安全管理,提高工程质量，减少事故，避免窝工。
8）开展目标管理，搞好经济承包:包任务、包成本目标、包工期、包安全、包工程质量、包环境保护，落实政策，奖惩兑现，提高全体职工的主动性和创造性。
9 ）创造良好的施工环境，一是与沿线施工单位建立良好的关系，在施工中密切配合，保证施工的高效率进行；二是与当地政府及沿线群众经常融洽关系，取得支持，解决施工中的有关问题，减少干扰,确保施工顺利进行。
10）根据工程特点和当地气象、水文资料，有预见性地调整各项工作的施工顺序，充分利用好施工黄金时间，并作好预防工作，确保工程能有序快速的进行.
七、安全保证体系
目标:在施工期间，消灭责任性因工重伤以上事故，杜绝火灾事故以及重大、大交通事故。
1）组织保证
项目部成立安全领导小组，配备专职安全员，负责全面的安全管理工作，施工处建立健全安全领导小组，配备兼职安全员，负责各项安全生产工作的落实，做到有计划、有组织地进行预测、控制、预防事故的发生.
2）思想保证
①.加强全员的安全教育，使广大职工牢固树立安全第一的意识，组织职工学习有关安全方面的规章制度和安全生产知识，做到思想上重视，生产上严格按照操作规程标准化、正规化施工，提高防事故、保安全的能力.
②.对特殊工种进行安全培训，对高空作业人员时常进行安全生产教育.
3）检查保证建立健全定期检查制度
项目部、各施工处对安全生产进行定期和不定期检查，对检查出的问题进行严肃批评，限期改正.针对自身的具体情况，每天进行自检，项目部不定期进行抽检.预防季节性事故发生，强化行政管理，运用政治、经济、法律手段，三管齐下，抓住事故发生的规律，消灭一切事故的发生，使安全工作全面达标。
4）经济保证
① .制定安全目标奖罚制度，逐级签订安全保证责任状，执行安全一票否决权。
② .对施工车辆和设备进行定期检查保养，对高空作业采取安全保证措施,设防护网，对各个施工场所配备防火器材定期检查。
5）制度保证
对一切施工机械车辆实行定人、定机车）负责,高空及吊装施工要严格按操作规程施工.
八、环境保护措施
1、减少粉尘的排放措施：⑴对预制场、料场、拌合场等场地开工前完成围帘屏蔽，并设专人根据现场情况对场地及时洒水。⑵对现场主要施工便道进行硬化处理,并设专人负责及时洒水，保证无浮土。⑶对砼搅拌站加装防尘设施，对有尘料堆实施降尘措施.
2、减少噪音的排放措施：⑴对发电机、空压机等产生噪音的设备安装隔音罩或消声设置。⑵对木工场和拌合场的噪声设置隔音棚。⑶选用噪声控制要求达标的设备，对产生噪音大的工序，尽量避免夜间施工。
3、减少有毒有害废弃物的措施⑴根据工程需要设置废物的放置场所或封闭垃圾存放点。⑵对有毒、有害固体、废液设置分类垃圾箱或容器储存，并统一交环保部门处理.⑶对可回收废弃物及时收集并统一处理。
4、减少车辆尾气排放污染措施⑴对施工设备经常清洗，更换三滤，使用高品质的燃料。⑵施工设备运行过程中经常检修并对油门控制要缓和。
5、减少生产、生活污水的措施⑴现场拌和站、预制场、洗车池等处应设沉淀池。⑵生活区食堂设置隔油池，厕所设置化粪池。
6、减少对农田排灌系统影响的措施：在桥梁施工中，对主河槽设置便桥，确保河水不断流不污染，确保农田灌溉需要.
7、生态环境的保护措施:在施工中，不乱占山野、乱伐树木、破坏自然生态，在施工完成后尽快复耕，还耕于民。
九、文明施工保证措施
我部将文明施工列入定期检查的重要内容之一，它体现着一支队伍的对外形象，文明施工、规范作业、安全生产也是对建筑企业的基本要求。我部在抓紧施工生产的同时，一定做好文明施工管理。
1. 项目部成立文明施工组织机构，划分责任树立文明施工的思想.
2. 对施工现场进行整体设计，使生产区、材料供应区、生活区、机械存放区定置合理，方便施工，作业顺畅有序。
3. 各施工点设置工程概况介绍牌，设置花园式生活区，各作业区段设置明显的标志.
4. 材料堆放整齐，并设规格、数量、材质、产地标志牌。
5. 各种检测仪器定位放置，取用方便,机械存放规整有序。
6. 施工场地相对平整，排水畅通，现场道路畅通、整洁，保证文明施工。
7. 尊重当地的民风民俗。
