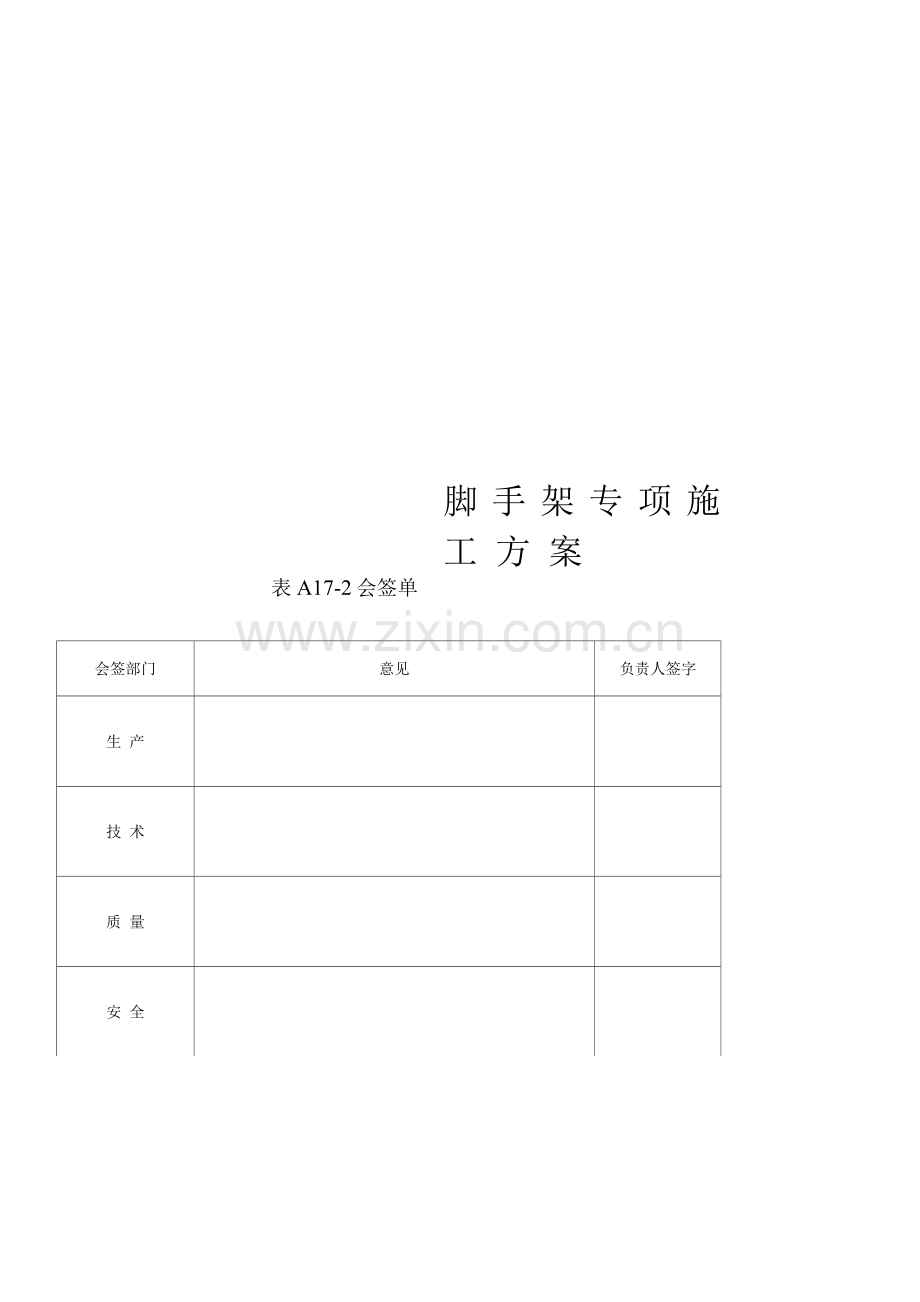

脚 手 架 专 项 施 工 方 案
表A17-2会签单
会签部门
意见
负责人签字
生 产

技 术

质 量

安 全

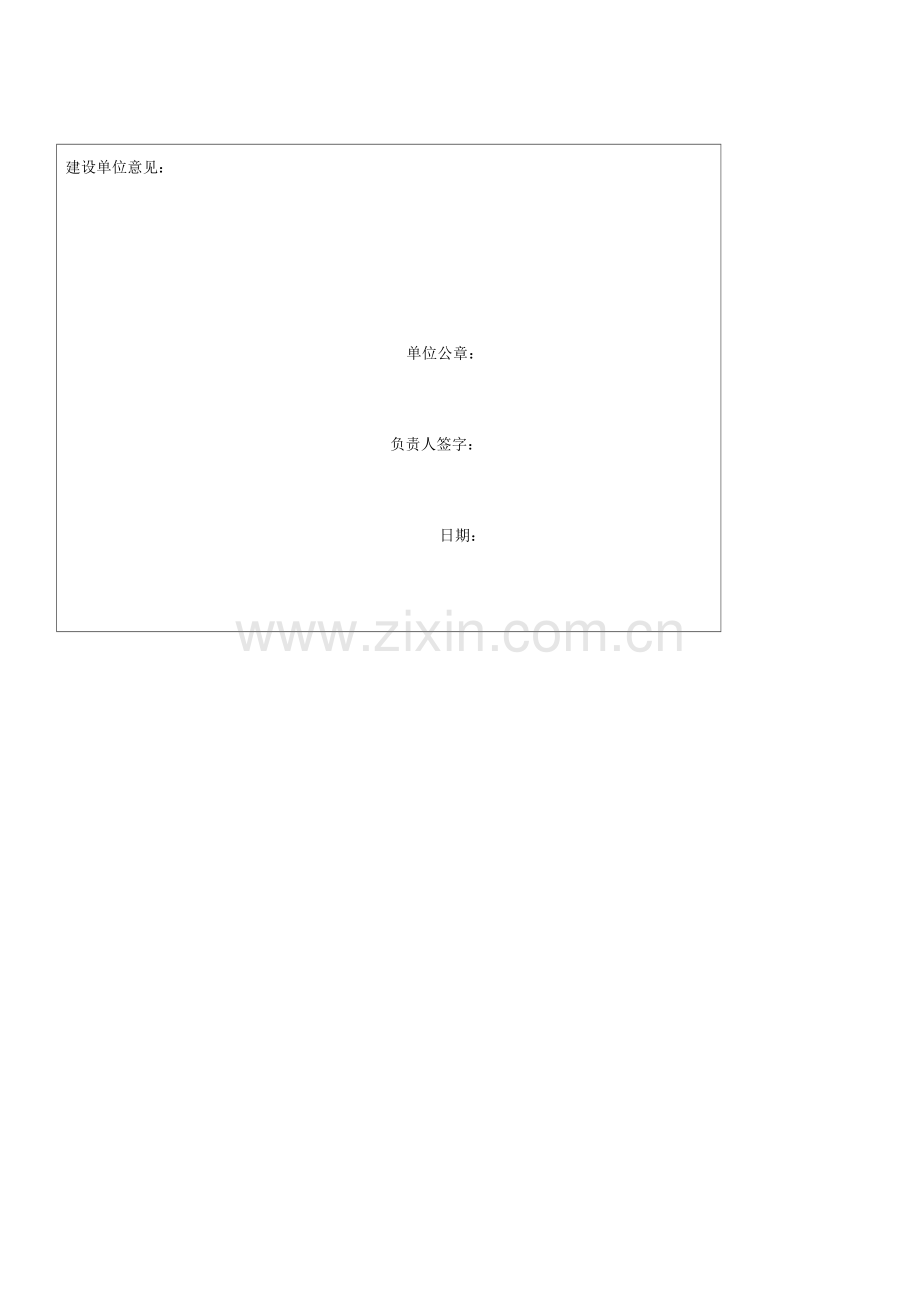

建设单位意见：
单位公章：
负责人签字：
日期：

一、门式脚手架的组成
门式脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板 或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、 封杆、托座与底座，并采用边墙件与建筑物主体结构相连接 的一种标准化钢管脚手架。

二、搭设准备工作
1. 脚手架搭设前，工程技术负责人应向架设和使用人员作技术 交底。
2. 对门架配件、加固件进行检查验收，禁止使用不合格的构配 件。
3. 对脚手架的搭设场地进行清理、平整。
三、搭设技术要求
3.1地基处理
1. 搭设脚手架的场地必须平整坚实，并做好排水，回填土地面
一3
3
必须分层回填，逐层夯实。
2. 当脚手架搭设在结构楼面、挑台上时，立杆底座下应铺设垫板 或垫块，并应对楼面或挑台等结构进行承载力验算。
3. 在脚手架基础上应弹处门架立杆位置线，垫板、底座安放位 置要准确。
3.2门式脚手架搭设程序
1. 脚手架的组装：应自左端延伸向右端,自下而上按步架设，并逐 层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进 行，以避免结合处错位，难于连接。
2. 脚手架搭设的顺序：
铺设垫木（板）T安放底座^自一端起立门架并随即装交叉支撑 T安装水平架（或脚手板）T安装钢梯T安装水平加固杆T照上 述步骤，逐层向上安装T按规定位置安装剪刀撑T装配顶步栏 杆。
3. 脚手架的搭设必须配合施工监督，一次搭设高度不应超过最 上层连墙件三步或自由高度小于6m ,以保证脚手架稳定。
3.3架设门架及配件安装注意事项
1. 交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构 造规定。
2. 不配套的门架与配件不得混合使用于同一脚手架。
3. 交叉支撑、水平架及脚手板应紧随门架的安装及时设置。
4. 连接门架与配件的锁臂、搭钩必须处于锁住状态。
5. 水平架或脚手板应在同一步内连续设置，脚手板应满铺。
6. 栏板（杆）、挡脚板应设置在脚手架操作层外侧、门架立杆的 内侧。
3.4水平加固杆、剪刀的撑安装
1. 水平加固杆、剪刀撑安装应符合构造要求，并与脚手架的搭 设同步进行。
2. 水平加固杆应采用扣件与门架在立杆内侧连牢，剪刀撑应采 用扣件与门架立杆外侧连牢。
3.5连墙件的安装
1. 连墙件的搭设必须随脚手架搭设同步进行，严禁搭设完毕补 作。
2. 当脚手架操作层高出相邻连墙件以上两步时，应采用确保脚 手架稳定的临时拉结措施，直到连墙件搭设完毕后方可拆除。
3. 连墙件埋入墙身的部分必须牢固可靠，连墙件必须垂直于墙 面，不允许向上倾斜。
4. 连墙件应连于上、下两棉门架的接头附近。
5. 当采用一支一拉的柔性连墙构造时，拉、支点间距应不大于
4mm 。
3.6加固件、连墙件等与门架采用扣件连接时应满足的要求
1. 扣件规格应与所连钢管外径相匹配。
2. 扣件螺栓拧紧扭力矩值为50N m〜60N m ,并不得小于40N m。
3. 各杆件端头伸出扣件盖板边缘长度应不小于1mm。
4. 脚手架应沿建筑物周围连续、同步搭设升高，在建筑物周围形 成封闭结构；如不能封闭时，在脚手架的两端应增设连墙件，其 竖向间距不应大于4.0m。
四、验收
1. 脚手架搭设完毕或分段搭设完毕时应对脚手架工程质量进行 检查，经检查合格后方可交付使用。
2. 高度在20m及20m以下的脚手架，应由单位工程负责人组织技 术安全人员进行检查验收；高度大于20m的脚手架，应由上一级 技术负责人随工程进行分段组织单位工程负责人及有关的技术 安全人员进行检查验收。
3. 脚手架工程的验收，除查验有关文件外，还应进行现场检查， 检查应着重以下各项，并记入施工验收报告。
① 构配件和加固件是否齐全，质量是否合格，连接和挂 扣是否紧固可靠；
② 安全网的张挂及扶手的设置是否齐全；
③ 基础是否平整坚实、支垫是否符合规定；
④ 连墙件的数量、位置和设置是否符合要求；
⑤ 垂直度及水平度是否合格。
（2）脚手架搭设的垂直度与水平度允许偏差应满足以下要 求：
① 脚手架的垂直度:脚手架沿墙面纵向的垂直偏差应＜ H/4及50mm (H为脚手架高度)；脚手架的横向垂直 偏差应＜H/6及50mm ；每步架的纵向与横向垂直度 偏差应＜h0/6.
② 脚手架的水平度：底步脚手架沿墙的纵向水平偏
差应＜L/6 (为脚手架长度)。
五、拆除
工程施工完毕，应经单位工程负责人检查验证确认不再需要 脚手架时，方可拆除。拆除脚手架应制订方案，经工程负责人核 准后，方可进行。拆除脚手架应符合下列规定：
1. 拆除脚手架前，应清除脚手架上的材料，工具和杂物。
2. 拆除脚手架时，应设置警戒区和警戒标志，并由专职人员 负责警戒。
3. 脚手架的拆除应在统一指挥下，按后装先拆、先装后拆的 顺序及下列安全作业的要求进行：
(1) 脚手架的拆除应从一端走向另一端、自上而下逐层 的进行；
(2) 同一层的构配件和加固件应按先上后下、先外后里的 顺序进行，最后拆除连墙体；
(3 )在拆除过程中，脚手架的自由悬臂高度不得超过两步， 当必须超过两步时，应加设临时拉结；
（4）连墙杆、通长水平杆和剪刀撑等，必须在脚手架拆卸到 相关的门架时方可拆除；
4. 脚手架的拆卸必须遵守下列安全要求：
（1）工人必须站在临时设置的脚手板上进行拆除作业。
（2）拆除工作中，严禁使用榔头等硬物击打、撬挖。拆下 的连接棒应放入袋内，锁臂应先传递至地面并放入室内堆存。
（3）拆卸连接部件时，应先将锁座上的锁板与搭钩上的锁 片转至开启位置，然后开始拆卸，不准硬拉，严禁敲击。
（4）拆除的门架、钢管与配件，应成捆用机械吊运或井架 传送至地面，防止碰撞，严禁抛掷。
六、安全管理与维护
1. 搭设脚手架必须有专业架子工担任，并按现行国家标准《特种 作业人员安全技术考核管理规则》（GB5036）考核合格，持证 上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上 脚手架操作。
2. 搭设脚手架时工人必须戴安全帽，系安全带，穿防滑鞋。
3. 操作层上施工荷载应符合设计要求，不得超载；不得在脚手架 上集中堆放模板、钢筋等物件。严禁在脚手架上拉缆风绳或固定、 架设混凝土泵、泵管及起重设备等。六级及六级以上大风和雨、 雪、雾天应停止脚手架的搭设、拆除及施工作业。
4. 施工期间不得拆除下列杆件：
① 交叉支撑，水平架；
② 连墙件
③ 加固杆件：如剪刀撑、水平加固杆、扫地杆、封杆等等；
④ 栏杆。
5. 作业需要时，临时拆除交叉支撑或连墙件应经主管部门批准，并应 符合下列规定：
（1）交叉支撑只能在门架一侧局部拆除，临时拆除后，在拆除 交叉支撑的门架上、下层面应满铺水平架或脚手板。作业完成后， 应立即恢复拆除的交叉支撑；拆除时间较长时，还应加设扶手或 安全网；
（2）只能拆除个别连墙件，在拆除前、后应采取安全措施，并 应在作业完成后立即恢复；不得在竖向或水平向同时拆除两个及 两个以上连墙件。
（3）在脚手架基础或邻近严禁进行挖掘作业。
（4）沿脚手架外侧严禁任意攀登。
（5）对脚手架应设专人负责进行经常检查和保修工作。
（6）拆下的门架及配件应清除杆件及螺纹上的沾污物，并分类 检验和维修，按品种、规格、分类整理存放，妥善保管。
