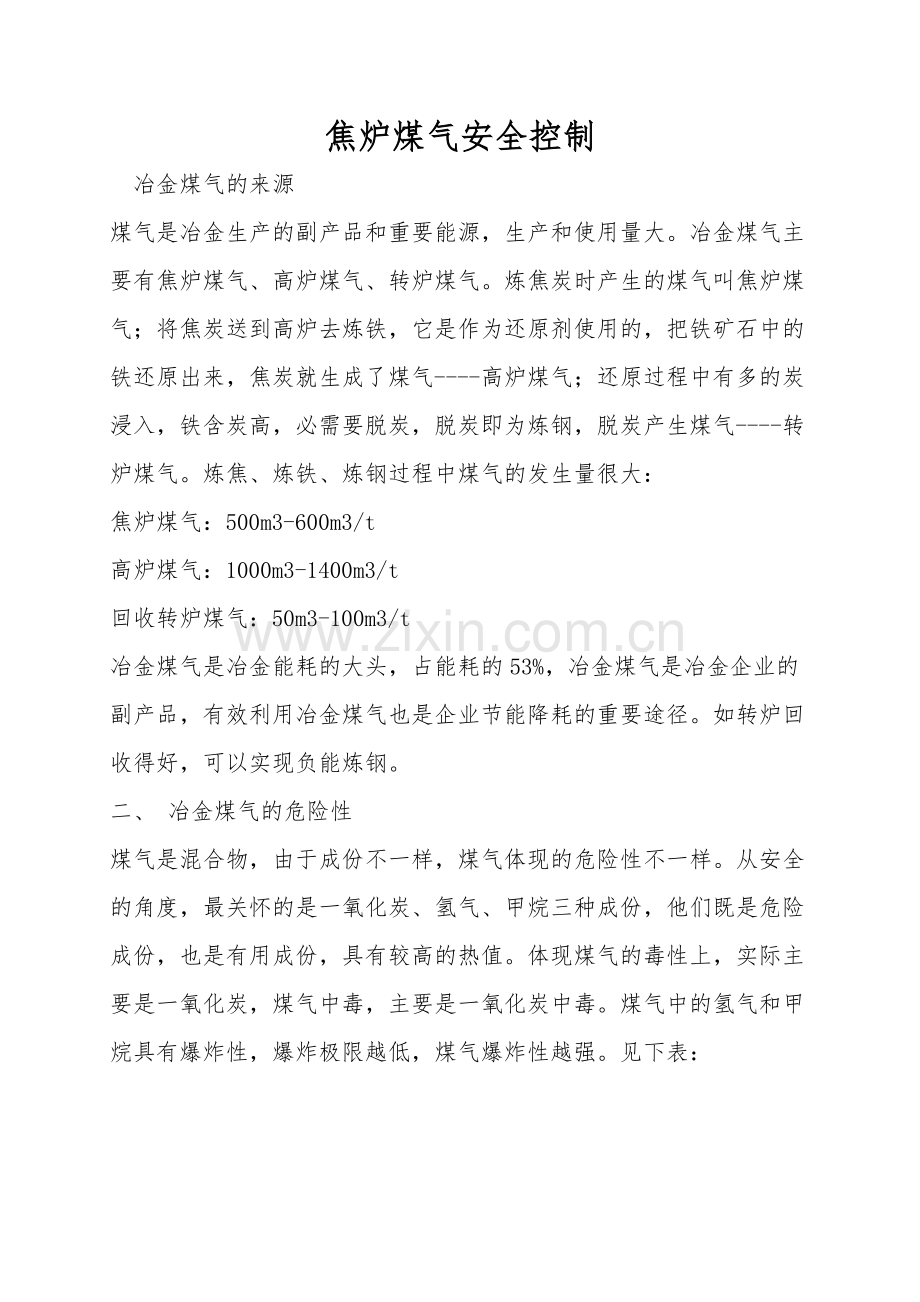

焦炉煤气安全控制 冶金煤气的来源煤气是冶金生产的副产品和重要能源，生产和使用量大。冶金煤气主要有焦炉煤气、高炉煤气、转炉煤气。炼焦炭时产生的煤气叫焦炉煤气；将焦炭送到高炉去炼铁，它是作为还原剂使用的，把铁矿石中的铁还原出来，焦炭就生成了煤气-高炉煤气；还原过程中有多的炭浸入，铁含炭高，必需要脱炭，脱炭即为炼钢，脱炭产生煤气-转炉煤气。炼焦、炼铁、炼钢过程中煤气的发生量很大：焦炉煤气：500m3-600m3/t高炉煤气：1000m3-1400m3/t回收转炉煤气：50m3-100m3/t冶金煤气是冶金能耗的大头，占能耗的53%，冶金煤气是冶金企业的副产品，有效利用冶金煤气也是企业节能降耗的重要途径。如转炉回收得好，可以实现负能炼钢。二、 冶金煤气的危险性煤气是混合物，由于成份不一样，煤气体现的危险性不一样。从安全的角度，最关怀的是一氧化炭、氢气、甲烷三种成份，他们既是危险成份，也是有用成份，具有较高的热值。体现煤气的毒性上，实际主要是一氧化炭，煤气中毒，主要是一氧化炭中毒。煤气中的氢气和甲烷具有爆炸性，爆炸极限越低，煤气爆炸性越强。见下表： 煤气种类 成分 爆炸范围 CO H2 CH4 焦炉煤气 6-9 58-60 22-25 高炉煤气 26-29 转炉煤气 63-66 铁合金炉煤气 60-63 13-15 发生炉煤气 27-31 7-10 16-18 通过这个表格看出来，焦炉煤气中CO含量比较底，毒性最小，但爆炸性下限最低，爆炸性很强；转炉煤气CO最高，含量占60-70，毒性相当厉害。高炉煤气既有毒性，又有爆炸性，但有所区别。所有的煤气都具有毒性和火灾爆炸危险性。n 焦炉煤气容易爆炸毒性相对较低焦炉煤气爆炸下限5.5%左右，接近甲烷、氢气。n 转炉煤气极具毒性转炉煤气、铁合金煤气的CO含量在60-70%。有转炉煤气通过烟囱放散，空中经过的小鸟就中毒掉下来的案例。n 高炉煤气压力高，温度高高炉煤气出炉压力可达0.35-0.4Mpa大型高炉出炉压力可达4公斤，如宝钢，基本都是高压操作，为了强化冶炼，提升产量, 炉顶煤气温度可达300OC。由于高炉有这个特点，生产中要回收高炉压力，就出现了TRT高炉余压发电。三、冶金煤气安全重点一炉窑本体的安全高炉煤气是焦炭和铁矿石在炉内起化学反应产生的。焦炭主要是还原剂，焦炭和铁矿石从炉顶逐步往下走，焦炭走到风口与被补进去的热风一起燃烧，生成CO2，CO2再往上走碰到落下来的焦炭生成CO，CO碰到铁矿石，将Fe2O3逐步变成Fe3O4、FeO，即铁水。CO不断生产，并聚集在炉的项部，通过炉子的上升管把煤气引出，这就是炼钢的副主品。高炉涉及到什么安全问题呢，炉内煤气不能随便跑出来。煤气有几个地方可能跑出来，一是炉顶装料的地方。目前采纳的是分段下料，分步隔离大钟小钟，或叫串罐或并罐料罐装料，堵住煤气，让料能下来，堵不好就会冒煤气。高炉风口、铁口、渣口套接不严冒煤气供风给炉内，进风口也易冒煤气；铁口、渣口不出铁不出钢时应堵住。所以从监管上要关怀这此地方的煤气浓度，看是否超标；高炉炉顶装料系统不严冒煤气炉顶装料系统采纳氮气密封，保持高于炉内0.05 Mpa压力，大小钟拉杆、料罐的齿轮箱等处；高炉冷却系统进出炉壁不严冒煤气要有明确的警示标志，一般人不能去，安监检查也不能上去；高炉风口以上各层平台煤气危险区要有明确的警示标志，一般人不能去，安监检查也不能上去。还要控制炉内压力。炉顶有一个放散装置，叫泄压，泄压不好，会导致事故。检查时要到中控室检查氮气的密封压力、齿轮箱的密封状况、冷却水进出水温度是不是正常，有没有限制、报警等等。高炉内是一个还原反应，相反，转炉内是一个氧化反应，它是把铁水中的炭氧化脱掉，采纳的办法是用氧枪向炉内的铁水吹氧，吹氧的过程就产 生一氧化炭。回收炉内一氧化炭采纳的是外延法，炉口不盖严，外面的空气会进来，产生的一氧化炭会部烧掉了，此方法叫燃烧法。转炉炼钢的前期和后期炉盖是打开的。回收煤气是在中间一段，烟罩落下来，不让外面的空气进去。从安全的角度讲，应注重以下几点转炉烟罩氧枪、副枪插入孔冒煤气固定烟罩和活动烟罩应密封好，密封的方法有多种，如沙、水、机械密封等；转炉加料系统冒煤气加料口加造渣、浠释，去杂加石灰时，容易漏煤气，这里也要用氮气气封，要合计密封的压力，压力有没有报警等；转炉氧枪冷却进出不严冒煤气压力太大，煤气会跑出来，压力太小，空气会进取；转炉炉口以上各层平台煤气危险区也是不让人随便上去的，在这些区域作业是否按规定执行，有没有制度，有无单人作业状况，作业是不是随身携带一氧化炭报警器等。还要关注氧枪冷却水泄漏、喷溅问题。焦炉煤气的发生机理与前两种不一样，它是物理作用，是煤在在炭化室内两侧是燃烧室隔绝空气的状况下加热，经干馏，使煤含有的一些有机物质蒸发出来，即为焦炉煤气如图，通过上升管、集气管有调压系统、煤气放散系统，又引入下方作为加热燃料。因此，焦炉煤气安全主要有以下两个重点区域：焦炉地下室煤气危险区要监测浓度，易爆区，不能动火作业；焦炉炉顶煤气危险区主要含装煤孔作业、上升管不能堵塞、集气管压力不能太大，也不能太小。二高炉煤气净化回收工艺过程的安全煤气必必需要净化，它从炉内出来时的含尘量有10克左右，到用户只到10毫克左右，必必需要把尘去掉。目前除尘有两大类方法，一类是湿法，一类是干法。不管是显法还是干法，都要先经过重力除尘器把大颗粒尘除掉。港陆事故状况：炉顶放散正常状况下，炉顶压力是0.6公斤左右，事故时是1.2公斤，而放散阀的配重超过制定20%，放散阀没有动作，重力除尘器放散阀配重多加了超过正常的73.5公斤，超制定20%，也没有动作，压力通过顶部的防爆板规程没有要求设置泄漏，除尘器离厂房高度和直线距离为9米多都不够，煤气扩散到出铁厂。出铁厂正出铁，有烟雾、水气，掩盖了飘过来的煤气，导致现场人员中毒。高炉湿法除尘防止排污系统冒煤气，循环水系统带煤气，净化水池如果是管道，水位高时压力可封住煤气，当清洗水池时人员就会中毒。2021年6月11日，齐钢清洗水池时就发生了事故、地沟就会串入煤气。高炉干法除尘防止出灰系统冒煤气、电除尘控制煤气含氧量不超过1%。防尘要密封，最好调湿。不要放干灰。在重力除尘器处放干灰，往往是出煤气再关掉，非常危险，这种违章行为较普遍。转炉煤气回收有两种工艺，一种叫OG法如以下图，是一种湿法除尘，也就是双文法两级文氏管。文氏管是一种变径管，当煤气通过变径管时，由小口径通过大口径时，压力能变为动能，速度会增加，两边有水喷淋，汽水雾把尘粒粘住了。一级文氏管是一种液流文氏管，液流起泄爆作用，同时液流可灭煤气带来的火星。二级文氏管是一种可调口径文氏管，调节口径，可控制炉口的微正压5毫米水柱。烟罩提升时，叫烟气净化，净化的烟气通过三通阀打向烟窗。从安全合计，转炉系统煤气间歇式回收，保持系统惰性不回收也要充氮气保持系统压力，防止煤气倒罐，所以有一个水封逆止阀。第一、二级文氏管都在转炉平台以上，检查时看不到，只能看风机房、后面的三通阀、水封阀、放散管，可检查放散管高度是否符合要求，煤气点燃了没有，因为煤气毒性很大，所以放散管必必需高于30，有的厂现在高于60。必必需防雷，下面要接地，水封、防止封隔断时有没有液流。转炉煤气回收流程(OG法)另外一种方法，LT法是转炉净化的方向，是电除尘。煤气通过烟罩、蒸发冷却器水蒸气和水喷进去，降煤气的温度，通过电除尘器一般4个 电场除尘，再通过煤气冷却器把温度进一步降下来，再送到煤气柜。除尘器收下来的干灰密封输送，作为烧结原料。电除尘要严格控制进到电除尘系统的氧含量，控制煤气柜含氧量不超过2% ；转炉LT法控制煤气含氧量不超过1%。以下图系统中装有氧含量激光分析仪。另外，煤气冷却器的冷却水要保持凹凸位报警。转炉煤气回收流程(LT法)焦炉煤气回收的物质是没有燃烧过的有机物质，价值很高，比煤气的价值还高。所以焦炉煤气回收有净化回收车间、苯精制等等后续工艺。从集气管收集起来的粗煤气要初冷，把温度保持在28度左右，通过鼓风机输送到后面工艺。鼓风机前叫负压系统，鼓风机后叫正压系统。通过电捕焦油器类似电除尘除焦油，再脱炭、脱硫、脱氰，回收氨，再把温度进一步冷却脱硫时温度上升了，再用洗油洗煤气，回收里面的苯。此时煤气净化过程基本完成了。净化过程中有许多塔，如反应塔、洗涤塔，脱硫塔、洗苯塔，也涉及到很多介质，如水、洗油等等。介质有一个排放的问题，有一个水封、油封的高度问题，一定要保持工作压力加500毫米水柱。还有一个就是含氧量的控制，电捕焦油是高压的电场，氧含量高会产生爆炸。三净化回收设备的安全1) 净化回收设备之间与管网要可靠隔断因为净化回收设备要经常检修，要与系统脱离；2) 重力除尘器最高点应设放散阀；3) 布袋除尘器应设有煤气高、低温报警和低压报警装置，各箱体应设泄爆装置滤代耐温一般280度以下；4) 电除尘器应设氧含量超标断电控制；5) 湿法洗涤塔包括比肖夫污水排出管要保持水封有效高度；6) 高炉煤气TRT入口管道上还应设有紧急切断阀一旦煤气压力供应紧急切断，应设有可靠、严密的轴封装置 。四管网输送安全煤气管网分布区域广、危险源点多。1) 煤气管道应采纳消除静电和防雷的措施；2) 高炉煤气和转炉煤气等管道不应埋地敷设含煤气10%以上的管道不应埋地敷设，因埋地腐蚀后，渗出的气沿地逢串，串到休息室、值班室导致事故。城市用气含煤气小10%，煤气管道不应穿过不使用煤气的建构筑物；3) 在已敷设的煤气管道下面，不得修建无关的建筑物和存放易燃、易爆物品；4) 架空管道要防止高温热源辐射钢水及车辆通过或停于下方是不同意的；5) 煤气管道的架设要防止被车辆碰撞高度一般不低于5米；煤气输送防止压力波动，安全运行压力不低于500Pa规范没有定，是建议值，普遍采纳，低了通蒸气、氮气保压；6) 煤气管道要防止地基沉陷、应力拉伸。五隔断装置隔断装置失效是煤气事故的主要因素。1) 可靠隔断装置有插板、盲板；2) 视为可靠的隔断形式有：阀门+水封、闸阀密封蝶阀+眼镜阀(扇形阀)；3) 阀门应有开度及方向的标志；4) 水封要保持水封高度和溢流现象。寒冷地区应采纳防冻措施通蒸气保温。煤气设备与管道附属装置NK球阀六燃烧装置爆炸事故的防控重点1) 炉窑点火必必需先点火、后开煤气先吹一吹，查看煤气开关是否处于关闭位置；2) 煤气燃烧要防止回火、吹脱对压力有要求，还要求管道上有紧急切断阀，当压力低它就会关闭；3) 煤气管上应装逆止装置或紧急切断阀、在空气管道上应设泄爆膜；4) 煤气、空气管道应安装低压警报装置；5) 煤气烧嘴应有火焰监测装置火灭时将信号传给继电器，关闭阀门。煤气燃烧器要有常明火小火，七放散装置防止人为中毒事故，一种方式是人工吹扫，通过放散管将其引走。吹刷煤气放散管必必需安设在煤气设备和管道的最高处；或煤气管道以及卧式设备的末端；放散管口必必需高出煤气管道、设备和走台4m，离地面不小于10m。调压煤气放散管管口高度应高出四周建筑物，一般距离地面不小于30m，所放散的煤气必必需点燃，并有灭火设施。八排水器排水器是事故常发部位。有人值守的值班室、操作室等不应设在排水器旁，排水器应有显然的警告标志；排水器的满流管口应保持溢流。九煤气柜煤气柜是重大危险源临界量5吨。1) 煤气柜不应建设在居民稠密区;2) 煤气柜四周应设有围墙隔绝、消防车道和消防设施，柜顶应设防雷装置；3) 煤气柜上应有容积指示装置，柜位达到上限时应关闭煤气入口阀，并设有放散设施，还应有煤气柜位降到下限时，自动停止向外输出煤气或自动充压的装置。煤气柜应设操作室，室内设有压力计、流量计、高度指示计，容积上、下限声光讯号装置和联系 。要防止干扰信号，重钢2021年11月3日，电焊机地线搭接在进口不到二十米的地方，产生干扰信号，造成放散被误打开，紧急疏散900多人，75分钟。十煤气加压站与混合站重点监控、关键部位焦炉煤气鼓风机加压机房被视为心脏，是易爆场所，照明灯具、开关、布线必必需防爆，门窗要向外开，门窗面积不能小于容积的十分之一，平常和事故状态下都要有通风等。1) 站房内宜设有一氧化碳监测装置，并把信号传送到管理室内；2) 站房内应有通风换气装置；3) 煤气加压机械应有两路电源供电；4) 煤气加压机、抽气机的排水器应按机组各自配置；5) 每台煤气加压机、抽气机前后应设可靠的隔断装置1987年6月30日马钢转炉6万立方气柜加压机仅靠一个水封隔断，炉气串入值班室，站房的监测装置失效，4人听到煤气冲破水封的声音，没有意识到是煤气泄漏而去检查，中毒死亡。十一其他附属装置一些附属装置容易成为安全盲点，如：1) 蒸汽管、氮气管伴随煤气管；停用时必必需与煤气设施断开或堵盲板防止断气时，阀门关闭不可靠，煤气沿蒸汽管串入澡堂、食堂、办公楼，历史上发生多次此类事故。；2) 补偿器：宜选用耐腐蚀材料制造；厂房内不得使用带填料的补偿器；3) 泄爆阀不应正对建筑物的门窗和走道；4) 管道标志要有介质、流向标志，煤气为灰色，管道还要有标高和警示牌所有的水封都要挂煤气危险的警示牌，防过路人在此处停靠、休息；5) 煤气设施的人孔、阀门、仪表等经常有人操作的部位，均应设置固定平台。四、冶金煤气安全管理要务一在煤气使用单位较多的企业中，应设煤气调度室生产、使用是波动的，还要停修，发生煤气事故在紧急调度关闭，所以应设煤气防护站，并半军事化管理，设施按标准设置，并经常作应急演习。二钢铁企业应设煤气防护站或煤气防护组，按计划定期进行各种事故抢救演习。三煤气设施应明确划分管理区域，明确责任哪个阀门该谁管都要明确，建立严格的制度。四煤气管网、设施应建立技术档案如管网的走向、大中修记录、制定图纸、俊交工资料等等。五煤气危险区的一氧化碳浓度应定期测定，在关键部位应设置固定的一氧化碳监测装置。作业环境一氧化碳最高同意浓度为30mg/m3(24ppm)8小时同意浓度，高了时间要缩短工作时间，有一个一氧化碳在身体内积存的问题。六应对煤气工作人员进行安全技术培训，经考试合格的人员才准上岗作业。七有条件的企业应设高压氧仓，对煤气中毒者进行抢救和治疗
