L-CNG柱塞泵打压作业指导书
1 .  作业名称
L-CNG柱塞泵打压作业。
2.  适用范围
L-CNG柱塞泵打压作业和加气站操作人员、设备管理员、站长。
3 .  作业关键控制点
进出手动和气动阀控制、压力控制、安全阀直通口和放散口控制等。
4 .  人员、具材料准备及安全防护设施配置
现场操作人员2名、控制室监控人员1名，防爆扳手、检漏仪、对讲机两部。
5 .  作业气候、环境要求
站内无泄漏、四周无明火、非雷雨天气。
6 .  作业流程
作业前检查
1.储罐根部出液阀开启，顶部进气阀开启。
是□ 否□
2.撬体内进液阀开启，回气阀开启。
是□ 否□
3.安全阀和压力表在有效期内。
是□ 否□
4.柱塞泵预冷完成。
是□ 否□

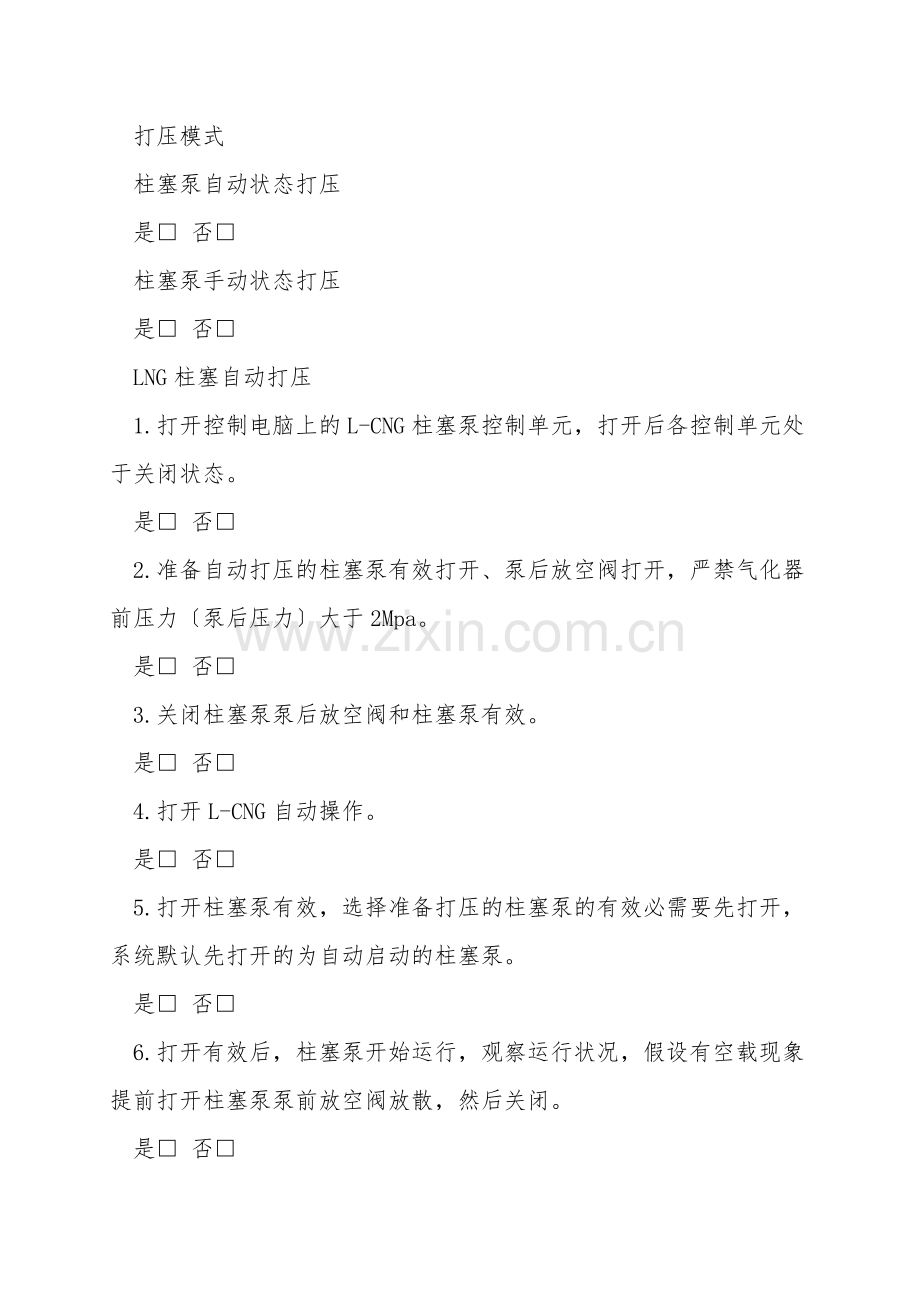

打压模式
柱塞泵自动状态打压
是□ 否□
柱塞泵手动状态打压
是□ 否□
LNG柱塞自动打压
1.打开控制电脑上的L-CNG柱塞泵控制单元，打开后各控制单元处于关闭状态。
是□ 否□
2.准备自动打压的柱塞泵有效打开、泵后放空阀打开，严禁气化器前压力〔泵后压力〕大于2Mpa。
是□ 否□
3.关闭柱塞泵泵后放空阀和柱塞泵有效。
是□ 否□
4.打开L-CNG自动操作。
是□ 否□
5.打开柱塞泵有效，选择准备打压的柱塞泵的有效必需要先打开，系统默认先打开的为自动启动的柱塞泵。
是□ 否□
6.打开有效后，柱塞泵开始运行，观察运行状况，假设有空载现象提前打开柱塞泵泵前放空阀放散，然后关闭。
是□ 否□
7.当储气井达到设定压力值时，柱塞泵自动停止，泵后各气动阀自动关闭。
是□ 否□
8.柱塞泵泵后压力过高会自动放散泄压，打压操作结束。
是□ 否□
LNG柱塞手动打压
1.自动操作转为手动操作〔1#柱塞泵〕。
是□ 否□
2.打开L-CNG柱塞泵控制单元，打开后个小单元都处于关闭状态。
是□ 否□
3.打开L-CNG手动操作。
是□ 否□
4.打开1#泵进液控制、1#泵出液控制、气化器1#进液阀和气化器2#进液控制阀。
是□ 否□
5.打开1#泵后放空，压力1Mpa后关闭放空阀。
是□ 否□
6.打开柱塞泵1有效和柱塞泵2有效，检查泵后压力是否大于2Mpa,大于此压力值再次打开泵后再次放空，然后再关闭。
是□ 否□
7. 打开1#柱塞泵控制〔2台泵不能同时启动，当一台平稳运行，输出电流平稳且在额定范围内时，才可以开启第二台〕。
是□ 否□
8.柱塞泵运行后，观察运行状况。假设有空载现象提前打开柱塞泵泵前放空阀放散，然后关闭。
是□ 否□
9. 当储气井达到设定压力值时，柱塞泵自动停止，泵后各气动阀自动关闭。
是□ 否□
10.柱塞泵泵后压力过高会自动放散。
是□ 否□
11.停机以后关闭柱塞泵进液阀。
是□ 否□
12.泵后压力过高应打开柱塞泵泵后放空进行泄压，打压操作结束。
是□ 否□
7 .   安全注意事项和应急措施
7.1严禁设备带病工作，防止大量泄漏和发生安全事故。
7.2预冷是打压前的准备工作，一定要观察泵的预冷状况，防止空载。
