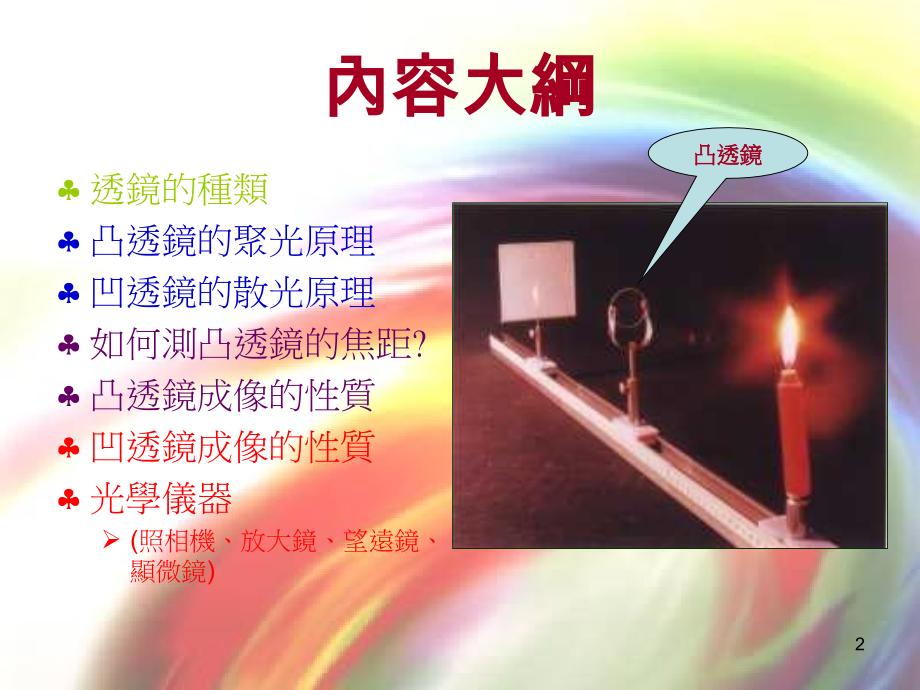

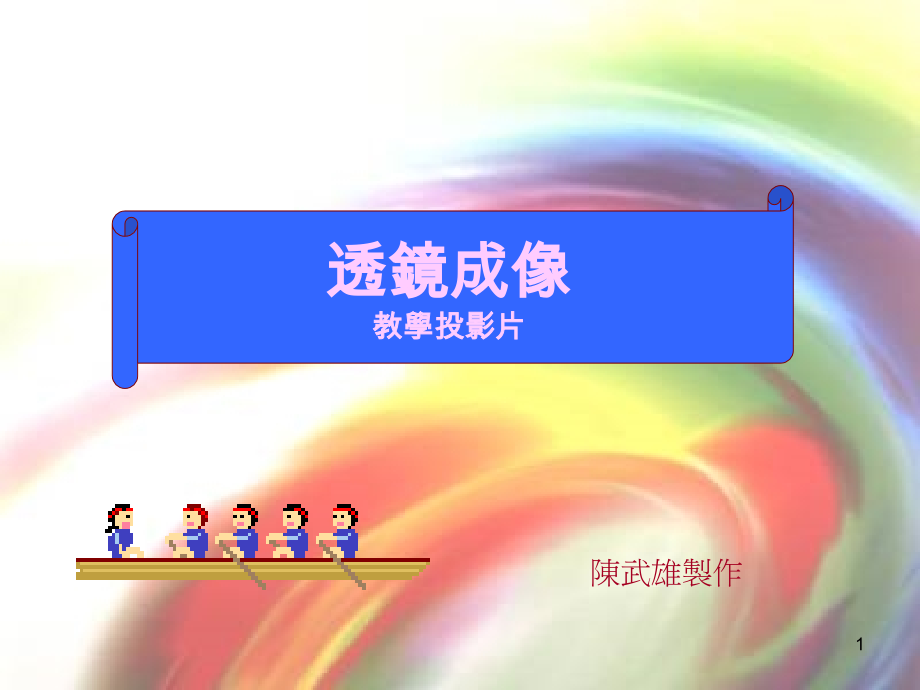

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,透鏡成像,教學投影片,陳武雄製作,1,內容大綱,透鏡的種類,凸透鏡的聚光原理,凹透鏡的散光原理,如何測凸透鏡的焦距,?,凸透鏡成像的性質,凹透鏡成像的性質,光學儀器,(,照相機、,放大鏡、望遠鏡、顯微鏡,),凸透鏡,2,透鏡的種類,凸透鏡,中間厚邊緣薄,(a),雙凸透鏡,(b),平凸透鏡,(c),凹凸透鏡,凸透鏡,中間薄邊緣厚,(d),雙凹透鏡,(e),平凹透鏡,(f),凸凹透鏡,3,三角稜鏡對光的折射,折射時向底邊的方向彎折,4,凸透鏡的聚光原理,5,凹透鏡為什麼會散光？,6,透鏡的的折光性質與焦點,凸透鏡的焦點為實焦點,凹透鏡的焦點為虛焦點,7,如何測凸透鏡的焦距,?,(,方法,1),將凸透鏡的鏡面朝向太陽，手持一白紙在鏡面的另一側平行於鏡面,上下移動白紙，使陽光聚在紙上的亮點達到最小、最亮,此時亮點到透鏡的距離即為透鏡的焦距,8,如何測凸透鏡的焦距,?,(,方法,2),在窗邊手持凸透鏡對著極遠處的高大明亮的物體,透鏡的另一側則手持白紙板對著透鏡前後移動，到紙上成像最清晰為止,此時白紙板到透鏡的距離即為透鏡的焦距,9,凸透鏡的折光路線,(1),與主軸平行的入射光線，折射後必通過另一側的焦點。,通過鏡心的光不折射（直進不偏,。,通過焦點的入射光線，折射後必與主軸平行,。,影像,F2,主軸,F1,1,2,3,物體,10,厚玻璃的折射,L,1,L,2,L,2,是否與,L,1,平行,?,若此玻璃很薄，,L,2,與,L,1,的關係如何,?,經透鏡中心的光線不折射，為什麼,?,11,與主軸平行的入射光線，折射後必通過另一邊的焦點。,F2,主軸,F1,1,影像,2,3,物體,通過焦點的入射光線，折射後必與主軸平行。,通過鏡心的光不折射（直進不偏,。,凸透鏡的折光路線,(2),12,縮小實像,物與像同大小,放大實像,凸透鏡造成的實像,（）,13,凸透鏡造成的,實,像,（）,物距,焦距,生成,實,像,像的性質,倒立,與物體不同側,可用屏幕承受,物愈接近鏡面則像 愈遠離鏡面且逐漸 變大,倒立實,像,凸透鏡,14,凸透鏡造成的虛像,1,物體置於焦點處,無像,物體置於焦距內,虛像,15,凸透鏡造成的,虛,像,(2),物距,焦距,生成,虛像,像的性質,正立且放大,與物體同側,由鏡中直接觀察,物愈接近鏡面則像愈接近鏡面且逐漸變小,16,凸透鏡成像的性質歸納,D2f,縮小的實像,Df,實像,D=2f,物長,=,像長,D=f,無像,D2f,放大的實像,Df,虛像,【,D:,物距,f:,焦距,】,17,凹透鏡的折光路線,(1),平行於主軸的入射光，折射後其折射線反向延長，必通過與入射光線同側的焦點。,通過鏡心的光不折射（直進不偏,。,向另一側焦點的前進的入射光，折射後必與主軸平行,。,物體,影像,1,2,3,18,物體,影像,1,3,2,F,1,F,2,O,凹透鏡的折光路線,(2),19,凹透鏡的成像性質歸納,必為正立縮小的虛像,必與物體同側,由鏡中直接觀察,物愈接近鏡面則像也愈接近鏡面且逐漸變大,20,透鏡成像的作圖比較,21,透鏡生成的虛像比較,凸透鏡的虛像,比物體大,凹透鏡的虛像,比物體小,22,照相機,(,一,),針孔,暗箱,針孔改為凸透鏡再配置對焦、控光、觀景等系統,照相機,23,照相機,(,二,),24,光學儀器,25,The End,26,
