矿井回风立井井口连接处施工技术安全措施.doc

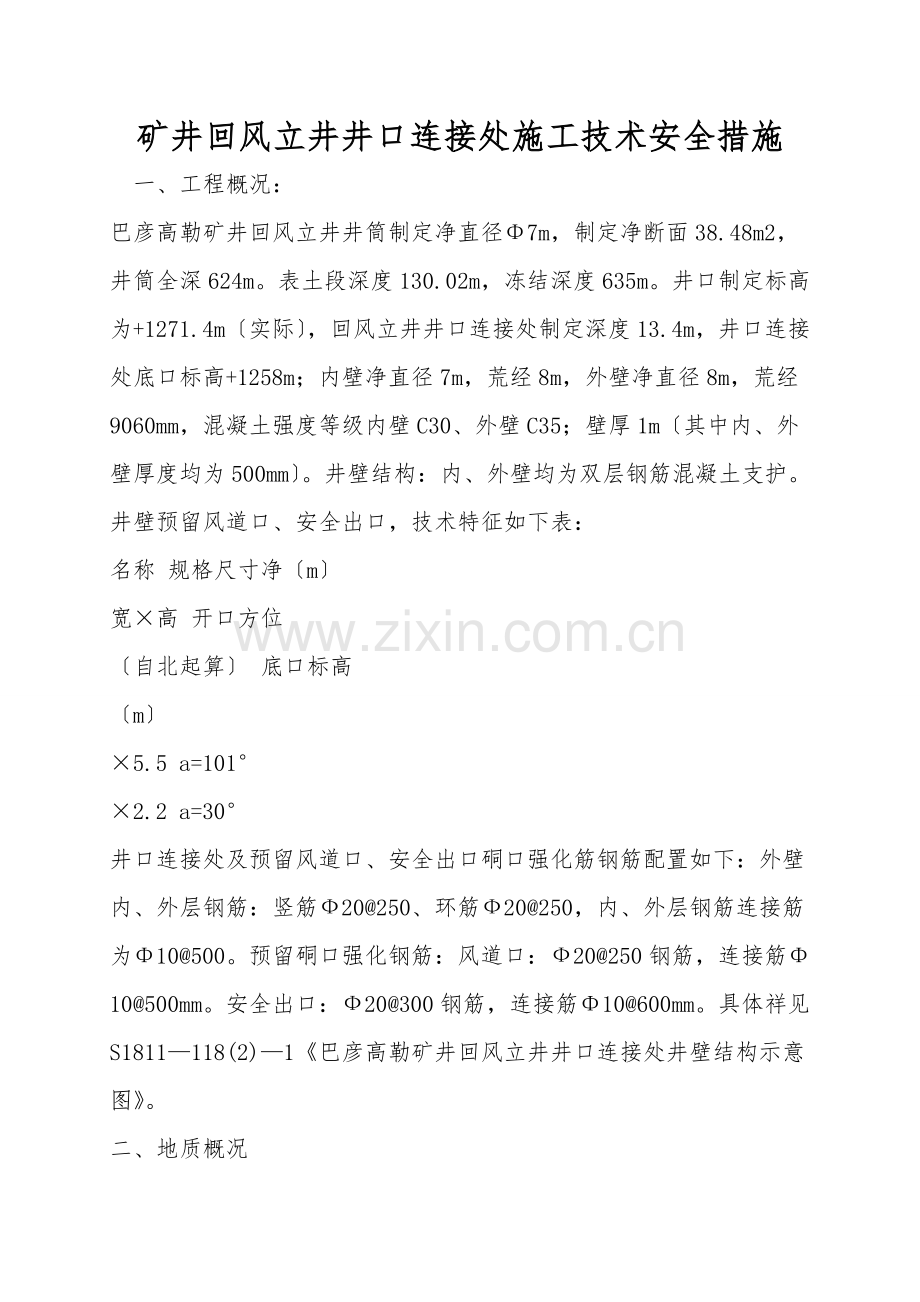

矿井回风立井井口连接处施工技术安全措施
一、工程概况：
巴彦高勒矿井回风立井井筒制定净直径Φ7m，制定净断面38.48m2，井筒全深624m。表土段深度130.02m，冻结深度635m。井口制定标高为+1271.4m〔实际〕，回风立井井口连接处制定深度13.4m，井口连接处底口标高+1258m；内壁净直径7m，荒经8m，外壁净直径8m，荒经9060mm，混凝土强度等级内壁C30、外壁C35；壁厚1m〔其中内、外壁厚度均为500mm〕。井壁结构：内、外壁均为双层钢筋混凝土支护。井壁预留风道口、安全出口，技术特征如下表：
名称 规格尺寸净〔m〕
宽×高 开口方位
〔自北起算〕 底口标高
〔m〕
×5.5 a=101°
×2.2 a=30°
井口连接处及预留风道口、安全出口硐口强化筋钢筋配置如下：外壁内、外层钢筋：竖筋Ф20@250、环筋Ф20@250，内、外层钢筋连接筋为Φ10@500。预留硐口强化钢筋：风道口：Ф20@250钢筋，连接筋Φ10@500mm。安全出口：Ф20@300钢筋，连接筋Φ10@600mm。具体祥见S1811—118(2)—1《巴彦高勒矿井回风立井井口连接处井壁结构示意图》。
二、地质概况

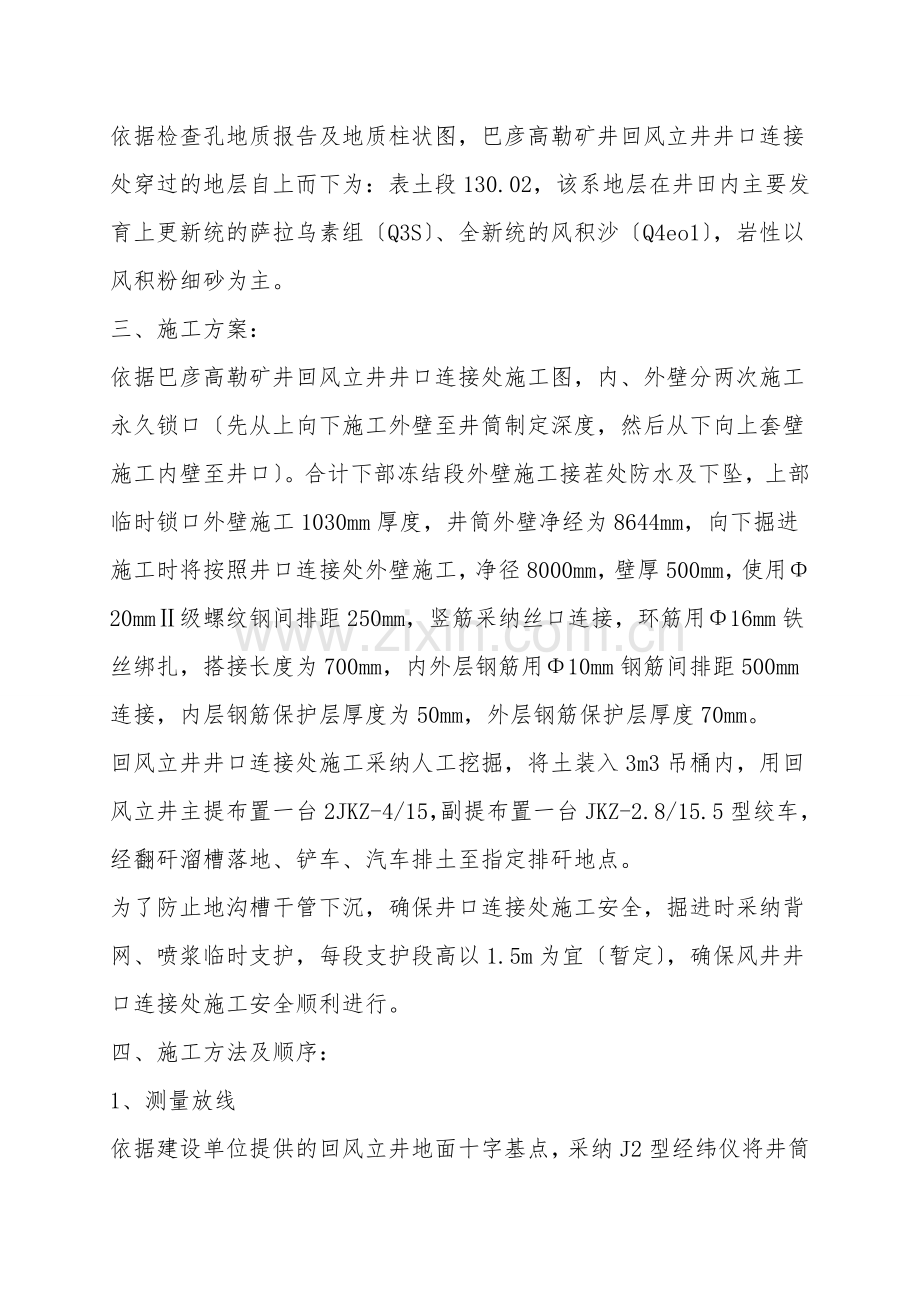

依据检查孔地质报告及地质柱状图，巴彦高勒矿井回风立井井口连接处穿过的地层自上而下为：表土段130.02，该系地层在井田内主要发育上更新统的萨拉乌素组〔Q3S〕、全新统的风积沙〔Q4eo1〕，岩性以风积粉细砂为主。
三、施工方案：
依据巴彦高勒矿井回风立井井口连接处施工图，内、外壁分两次施工永久锁口〔先从上向下施工外壁至井筒制定深度，然后从下向上套壁施工内壁至井口〕。合计下部冻结段外壁施工接茬处防水及下坠，上部临时锁口外壁施工1030mm厚度，井筒外壁净经为8644mm，向下掘进施工时将按照井口连接处外壁施工，净径8000mm，壁厚500mm，使用Φ20mmⅡ级螺纹钢间排距250mm，竖筋采纳丝口连接，环筋用Φ16mm铁丝绑扎，搭接长度为700mm，内外层钢筋用Φ10mm钢筋间排距500mm连接，内层钢筋保护层厚度为50mm，外层钢筋保护层厚度70mm。
回风立井井口连接处施工采纳人工挖掘，将土装入3m3吊桶内，用回风立井主提布置一台2JKZ-4/15，副提布置一台JKZ-2.8/15.5型绞车，经翻矸溜槽落地、铲车、汽车排土至指定排矸地点。
为了防止地沟槽干管下沉，确保井口连接处施工安全，掘进时采纳背网、喷浆临时支护，每段支护段高以1.5m为宜〔暂定〕，确保风井井口连接处施工安全顺利进行。
四、施工方法及顺序：
1、测量放线
依据建设单位提供的回风立井地面十字基点，采纳J2型经纬仪将井筒十字线标定在临时锁口井壁上，并用水泥钉做好标记，施工时用十字交会法交出井筒中心以指导施工。同时依据井筒十字线标定出各预留洞口中心线。
2、掘进
〔1〕首先以R=4.0m进行小断面台阶法掘进，当段高掘到0.6m时，进行刷帮，刷帮厚度580mm，找平工作面。然后背网，喷浆进行临时支护，网片由φ6mm盘圆焊接而成，网片规格：900×1700mm，网格100×100mm，喷浆厚度50 mm，用同样方法掘够1.5m段高，找平工作面。
〔2〕当第一段高按制定荒径掘进、临时支护好后，绑扎钢筋进行砼浇注，方可进行下个段高掘进，掘进段高1.5 m〔暂定〕，随之进行临时支护，直至掘进到+1258m。在掘进过程中，沿水文孔挖超前小井作为降水、排水之用。
3、钢筋绑扎、立摸
〔1〕当工作面掘进到要求段高，临时支护完毕后，用水准仪找平工作面，然后按钢筋制定半径：外壁外层R＝4420 m m、外壁内层R＝4060 m m画圆，进行钢筋绑扎工作。竖筋采纳直螺纹钢丝套连接，环筋采纳扎丝绑扎搭接方式〔搭接长度700mm〕，每道接头扎丝不少于三道，预埋井筒冻结段外壁竖筋连接丝头。技术特征如下：φ20Ⅱ级螺纹钢，间排距250mm，用Φ10mm钢筋连接内外钢筋，间排距500mm，保护层厚度外层70mm，内层50mm，绑扎外层钢筋前铺设30mm厚聚苯乙烯泡沫板。此项工作完成后经监理验收合格方可组装滑模。
〔2〕以R=4530m为半径掘够段高，并用水准仪找平。按井筒中心线，将加工的滑模下井进行组装，〔第一、二段高可不用刃脚，可用砂土做假刃脚，依据井帮状况，待必需安装刃脚时段高加深500mm〕，用4根滑模绳沿井筒外壁吊挂滑模；测量工下中心线找正模板，经监理验收合格，可进行砼浇注工作。
4、混凝土浇灌
井口连接处制定混凝土强度等级为内壁C30、外壁C35，混凝土配合比经山东润鲁建筑材料检测技术服务进行试配。C35混凝土配合比为水泥：中砂：碎石：水：BR-3=1：1.63：3.17：0.44：0.03。水泥选用P.O42.5R一般硅酸盐水泥、中砂、粒径20~40mm碎石、混凝土中加入适量的BR-3强化防水剂。
〔1〕工作平台
施工前，先按制定组装固定盘、两层吊盘，井口连接处施工时吊盘〔施工第一段高用固定盘〕作为施工浇灌工作平台。
〔2〕混凝土浇灌
混凝土浇灌利用井口东侧地面地面搅拌站配备2台HZS-50型出料容积1000L搅拌机。2台PLD-1600型电脑自动配料系统，将按配比计量的砂子、石子输送到料斗内，砂石料经爬轨翻料入砼搅拌机中。散装水泥通过水泥罐下螺旋输送机将水泥输送到水泥计量斗中，经计量后进入搅拌机。该系统的最大特点是使用微机控制自动计量装置，自动输配料系统，计量误差小于2%，水和外加剂采纳容积法计量。搅拌站配制好熟料装入灰罐，通过分灰器、经活接管入模。模板自带操作脚手架和翻转挤压式窗口，确保接茬严密平整，入模砼采纳插入式风动震动棒振捣密实。
〔3〕风道口、安全出口预留
风道口、安全出口采纳背金属网〔Φ6mm钢筋制作900mm×1700mm，网格100mm×100mm，搭接长度100mm，用16#铁丝300mm间隔连接〕，砼喷浆100mm封闭，预留硐口位置竖筋间距500mm连接，环筋按照预留口位置留有硐室连接钢筋长度，硐室必需要掘进部分用机砖砌筑500mm厚度，以利于以后开口施工。
五、井口连接处防下沉防水措施：
1、在施工井口连接处时，先施工外壁0.5m，将内外壁施工缝错开，在套内壁时将第一模外壁接茬缝封死，有利于内壁封水。
2、井口连接处采纳背网、喷浆的临时支护，而混凝土浇灌自上向下绑扎钢筋、立模，浇灌砼先施工外壁，然后从下向上套壁施工内壁。无论是井口连接处的整体性、防水性和井壁之外围抱力，都能满足制定要求。
3、为了进一步防止井口连接处灰体下沉，在井口连接处施工时，预埋冻结段外壁、内壁搭接钢筋，使井口连接处与冻结段外壁连接成一整体。同时在外壁施工第一段高时，分别在东、西、南、北、东南、西南、东北、西北八个方向沿井帮依据段高必需要撑8根顶住〔用6寸钢管加工，两端焊接托盘〕可以有效地防止井壁下沉。
4、试挖段可取消铺设泡沫塑料板，井壁围抱力大于井壁吊挂力，也可以防止永久锁口下沉。
六、质量要求
1、严格控制开挖荒径，不得欠挖。
2、依据井筒中心线，严格控制好立模半径。外壁净半径不得小于4000mm，不得大于4040mm，内壁净半径不得小于3500mm，不得大于3540mm。
3、井壁厚度不小于制定1000 mm〔内、外壁〕。
4、砼表面无蜂窝、麻面、漏筋、孔洞。
5、井壁接茬不大于30mm，无错台。
6、壁厚充填饱满、密实，无空帮现象。
7、钢筋连接紧固，环筋绑扎牢固，不得出现缺扣、松绑现象，搭接长度符合规范要求。
8、井壁砼强度应符合制定要求。
9、严格把握好材质关，不合格的原材料不得使用。
10、砼搅拌严格按砼配合比执行，严格控制水灰比。
11、由于采纳下行模板施工，连接螺丝必必需紧固。立模时多打支撑点并且牢固。
12、砼浇灌时必必需对称浇灌，分层入模，及时强化震捣。震捣人员必必需定人、定岗，防止出现蜂窝麻面。
13、按规范要求制作砼试压试块、实测砼塌落度，并及时做好施工签证。
七、安全措施
1、施工前应将本措施落实到每一个施工人员，做到人人心中有数。
2、严禁酒后上岗。
3、井口连接处施工期间非工作人员严禁进入井口棚内。
4、施工人员挖土时，必必需注意保护好井筒内水文管，任何人不得用铁锹等器具撞击水文管。
5、掘进时每小班安排一名安全员，负责观察井帮的变化，发现将出现片帮时，应及时处理，防止片帮伤人。
6、施工人员必必需配戴安全帽和劳作保护用品。
7、施工前应将天轮平台、二平台的杂物清理干净，二平台的孔洞裂缝应封严，防止坠物伤人。
8、吊桶装土时不得装得太满，当吊桶提升距工作面1.5米时应及时打停点进行稳罐，清理吊桶底部附着的泥土。
9、井上、下应设有专职把钩工、信号工，各负其责。
10、吊盘起落时，必必需由当班队长统一指挥。
11、溜灰漏斗，溜灰管必必需用钢丝绳固定牢固，连接可靠。
12、其它未尽事项，按《煤矿安全规程》和《巴彦高勒矿风井作业规程》规定执行。
