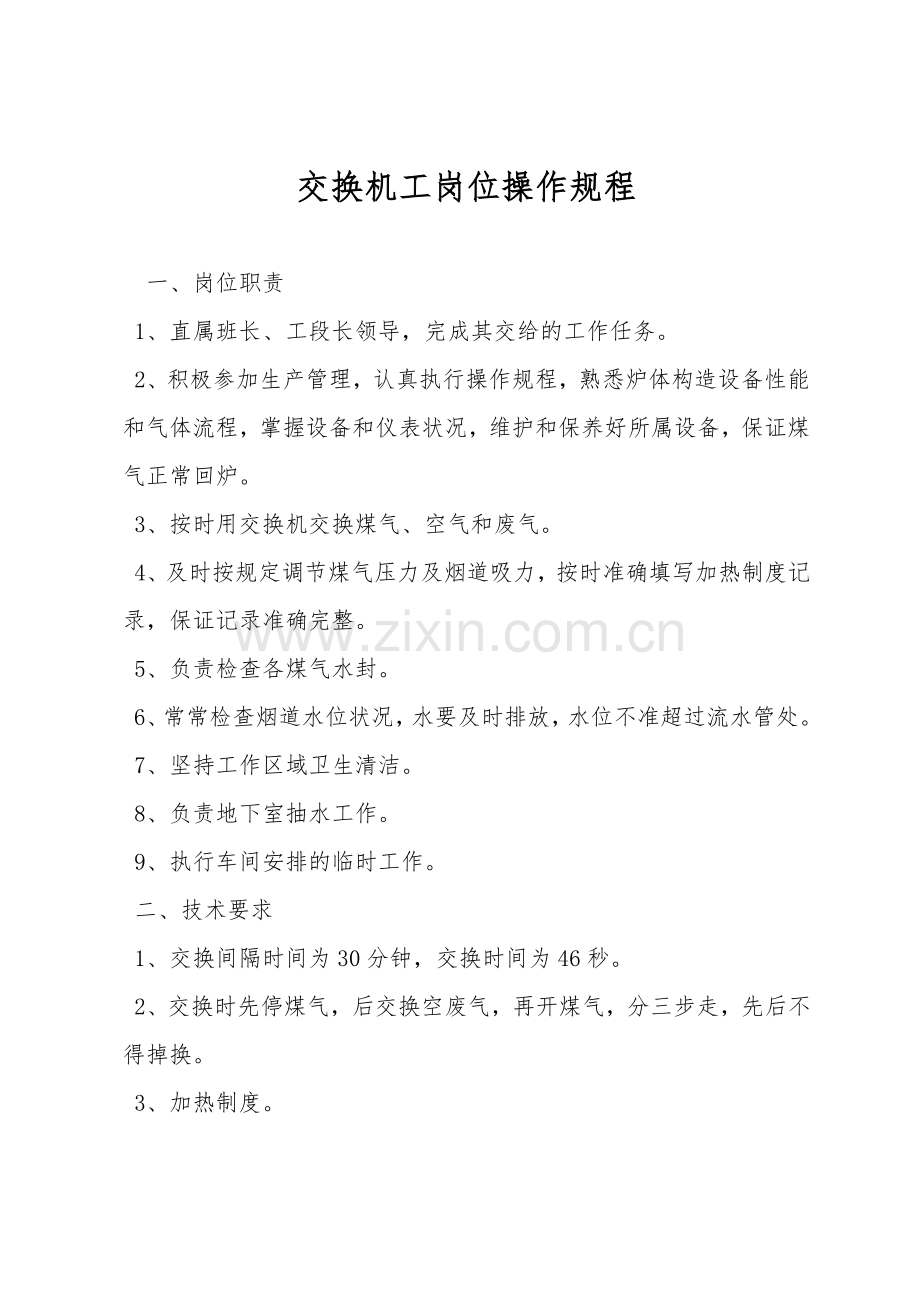

交换机工岗位操作规程

一、岗位职责
1、直属班长、工段长领导，完成其交给的工作任务。
2、积极参加生产管理，认真执行操作规程，熟悉炉体构造设备性能和气体流程，掌握设备和仪表状况，维护和保养好所属设备，保证煤气正常回炉。
3、按时用交换机交换煤气、空气和废气。
4、及时按规定调节煤气压力及烟道吸力，按时准确填写加热制度记录，保证记录准确完整。
5、负责检查各煤气水封。
6、常常检查烟道水位状况，水要及时排放，水位不准超过流水管处。
7、坚持工作区域卫生清洁。
8、负责地下室抽水工作。
9、执行车间安排的临时工作。
二、技术要求
1、交换间隔时间为30分钟，交换时间为46秒。
2、交换时先停煤气，后交换空废气，再开煤气，分三步走，先后不得掉换。
3、加热制度。

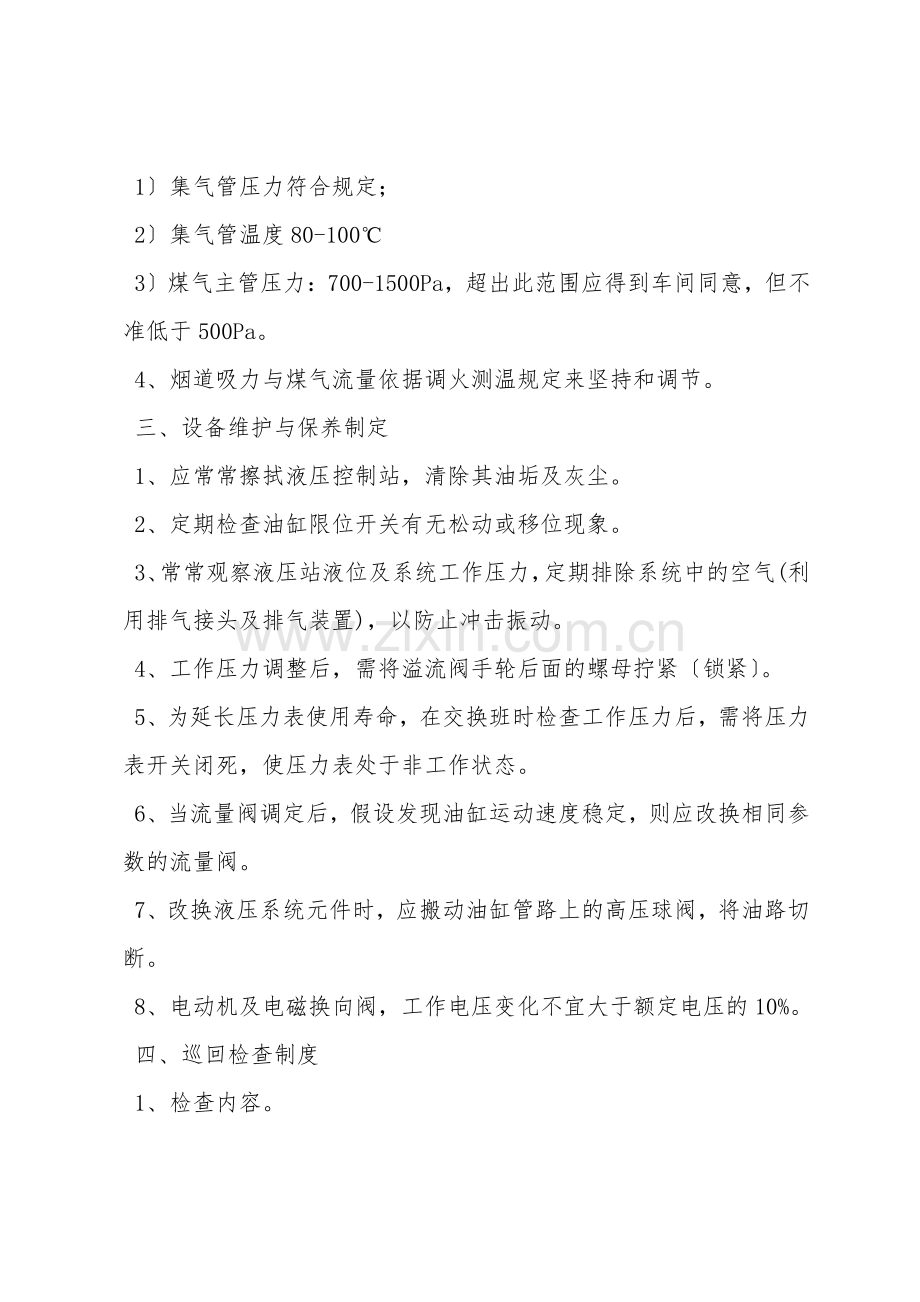

1〕集气管压力符合规定；
2〕集气管温度80-100℃
3〕煤气主管压力：700-1500Pa，超出此范围应得到车间同意，但不准低于500Pa。
4、烟道吸力与煤气流量依据调火测温规定来坚持和调节。
三、设备维护与保养制定
1、应常常擦拭液压控制站，清除其油垢及灰尘。
2、定期检查油缸限位开关有无松动或移位现象。
3、常常观察液压站液位及系统工作压力，定期排除系统中的空气(利用排气接头及排气装置)，以防止冲击振动。
4、工作压力调整后，需将溢流阀手轮后面的螺母拧紧〔锁紧〕。
5、为延长压力表使用寿命，在交换班时检查工作压力后，需将压力表开关闭死，使压力表处于非工作状态。
6、当流量阀调定后，假设发现油缸运动速度稳定，则应改换相同参数的流量阀。
7、改换液压系统元件时，应搬动油缸管路上的高压球阀，将油路切断。
8、电动机及电磁换向阀，工作电压变化不宜大于额定电压的10%。
四、巡回检查制度
1、检查内容。
1〕常常检查电器设备零部件和电机温度声音是否正常。
2〕常常检查交换机各设备、油泵、油路、电磁阀、油压表、交换传动设备，特别是四角大转轮和液压缸等传动设备和手摇装置是否优良，行程位置和行程标尺等是否正常。
3〕每半小时对所属交换转动煤气设备巡回检查一次，水封、水泵、油位、水位是否合乎要求，发现问题及时解决。
4〕检查拉杆链条有无断裂松动。
5〕发现水位偏低，回炉煤气水封不满时，要及时补水，其它问题及时通知修理工及电工处理。
2、检查路线
仪表盘-交换机(1#、2#)-1#炉预热器-1#炉机侧烟道走廊-1#炉地下室-1#炉焦侧烟道走廊-2#炉焦侧烟道走廊-2#炉地下室-2#炉机侧烟道走廊-2#炉预热-仪表盘
五、操作说明
1、操作方式：该设备使用操作台上按钮有三种操作方式：1〕单动2〕半自动〔单循环〕3〕自动。当停电等其它原因因无法启泵或使用按钮操作时可用手动操作交换。不管采纳何种操作方式都必须符合交换操作工艺，其动作时间可以调整，但动作顺序及间隔时间必须严格执行。
2、单动工况：工况选择按钮旋在单动状态，这时可按操作面板上的标牌说明，单独操作每个油缸动作。该操作方式在试车或非正常状况下使用。
3、半自动工况：以下称为单循环工况。选择开关在该工况下，操作人员只要按一下自动按钮，则交换机自行完成一个交换工序。但启泵、加载、停泵必须按钮操作。
4、自动工况：选择开关旋在该工位下，操作人员只要按一下自动启动按钮，则该设备按设定的程序自动完成启泵、加载、交换运行、停机等一系列动作，并按一定的周期自动重复动作。将选择开关从自动旋到手动，则自动运动停止。
5、打铃提示：在自动工况下，启泵前15秒打铃提示交换开始：当煤气低压、拉杆故障、交换超时等非正常状况出现时打铃报警。在操作面板上装有消音按钮，通过操作该旋钮可切断警铃电源停止报警。
6、换泵操作：本系统有两套油泵装置，互为备用。当工作油泵发生故障时，可操作面板上旋钮换备用阀工作。
7、换阀操作：本系统有两套电磁换向阀装置，互为备用。当工作油泵发生故障时，可操作面板上旋钮换备用阀工作。
8、煤气低压：该机电控系统预留有煤气低压接口，当该接口有信号输入时，煤气油缸不管处在何种位置都马上朝关闭煤气的方向动作，直至煤气关闭。同时，操作台面板上相应的信号灯亮，电铃报警。
9、急停：当遇紧急状况时，按下急停按钮，则煤气阀马上自动关闭，同时打铃报警，交换终止。
10、拉杆故障：当运行中拉杆或链条突然断裂时，交换马上停止。同时，操作台面板上相应的信号灯亮，电铃报警。
11、交换超时：当交换周期超过规定时间时，操作台面板上信号批示灯亮。同时打铃报警，但交换可持续进行。这时应调整流量控制阀，使放慢的动作加快，缩短交换周期。
12、故障复位：当引发上述故障的原因消除后，操作面板上故障复位按负载，则报警信号消除，系统恢复正常。
13、手动操作：手动交换时应先切断电源开关，依据墙上的行程指示，按照交换工艺，将所需的换向阀推杆锁定，摇动手动泵进行人工交换。手动泵上装有卸荷开关，不工作时该开关应搬在开的位置，工作时使该开关关闭。
六、操作注意事项
1、当不用自动交换时，按车间规定时间矫正时钟。
2、必须按规定30分钟交换一次。
3、每次交换前应观察两侧烟道走廊是否有人工作，并通知他们注意。
4、每次换向后必须检查以下各处。
1〕空气煤气是否一致。
2〕观察煤气压力、流量、烟道吸力并进行调节。
3〕检查空气进风口和小铁板位置，煤气交换考克是否倒置等，发现问题及时处理。
5、按规定作好记录，发现加热制度有异常变化，应分析原因报告工段长并交及时处理。
6、按调火和测温工的看法调整，并坚持好加热制度，增减流量和吸力时，应按以下步骤：
1〕要先加吸力后加流量。
2〕要先减流量后减吸力。
七、特别操作
1、碰到以下状况必须停止加热。
1〕煤气主管压力低于500Pa时。
2〕交换系统故障，两个以上交换内不能修复而影响正常加热时。
3〕总分烟道翻板发生故障，影响焦炉炉正常加热时。
4〕煤气管道损坏，影响安全生产时。
5〕鼓风机停止运转时。
6〕因故停止推焦，结焦时间过长出现炉温过高，再关加减考克影响横墙温度时。
2、停止加热步骤
1〕手动交换使交换考克达到全关位置，待废气交换完后，即停止加热。
2〕看煤气压力状况，当煤气压力低于500Pa时，通入蒸汽，保证正压，如时间较长，关闭煤气主管开闭器，将煤气调节翻板固定在全开位置，再切断煤气压力调节机。
3〕关闭加减考克。
4〕降低机焦侧烟道吸力，遮闭所有废气盘进风口，只留10mm缝隙。
5〕检查放散管开闭器是否关严。
6〕关闭地下室煤气管道与水封连接的开闭器。
7〕停止回执超过半小时，废气进行正常交换。
8〕通知三班停止推焦，集气管压力比正常高30-50Pa。
9〕在停煤气过程中，具体检查地下室设备是否处于规定位置。
3、恢复煤气加热
1〕检查加减考克，地下室煤气管道与水封槽连接的开闭器是否关闭，煤气调节翻板是否固定在全开位置。
2〕如煤气管路内负压，应用蒸汽赶空气，煤气赶蒸汽方法并进行放散取样做突发试验，合格后方可关闭放散管送煤气。
3〕煤气送入管道时，使其压力不低于2000Pa，突发实验合格后，关闭放散管。
4〕将废气盘风门小铁板恢复原来工作位置。
5〕恢复总烟道正常位置及两侧烟道吸力至正常加热水平。
6〕检查煤气行程和空废气行程是否一致。
7〕从管道末端开始打开上升气流加减考克1/2升度，注意压力变化，使其不低于2000Pa。
8〕一个交换全部打开后，开正加减考克，并打开下降气流加减考克。
9〕将水封槽注满水并开启水封槽与管道连接的开闭器。
10〕检查火焰燃烧状况，并调节好加热制度。
5、停送煤气注意事项
1〕停止加热时间短或原因未查明，主管压力能坚持500Pa以上时，则只关闭交换旋塞，其他步骤不必进行。恢复加热时只打开交换考克即完成。
2〕在停止送煤气时间内，停止推焦，未经同意不得在地下室四周动火。
3〕停送煤气的时间，发生的问题处理状况要在加热记录上注明。
4〕禁止向两座焦炉同时送煤气
