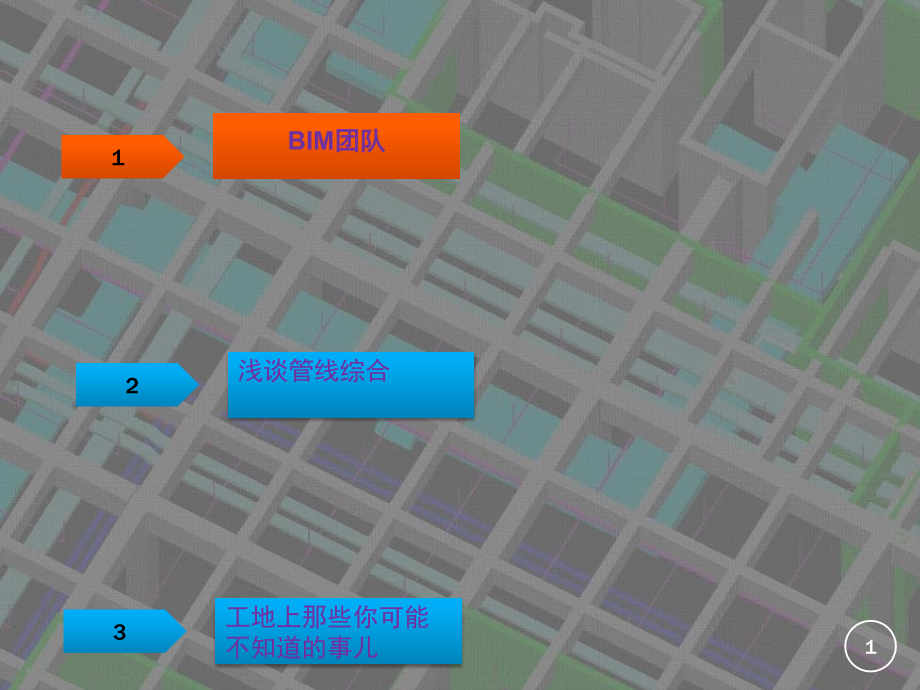

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,BIM,团队,1,2,浅谈管线综合,3,工地上那些你可能不知道的事儿,1,团队架构,BIM,部,BIM,项目部,n,BIM,项目部,1,BIM,项目部,2,BIM,工作室,45,人,给排水,电气,暖通,驻现场,驻现场,驻现场,安分司,商务部,工程部,投标,翻模,与设计院合作,2,某住宅项目管线综合局部,3,综合管线出图,Mc+,标注,+,二维底图出图,4,综合管线出图,mC,桥架,+,二维水管,+,二维建筑结构底图,5,MC,生成的剖面图,6,综合留洞图出图,7,综合留洞图出图,人防剪力墙留洞图出图,
2、8,标准层留洞图出图,9,综合留洞图出图,综合留洞图,=,底板留洞,+,剪力墙留洞,+,顶板留洞,10,11,12,13,14,个人思路,1,、首先了解甲方的需求,是否有特殊需求,如风管在最上方或最下方,2,、通常桥架最上,其次水管,再其次风管,3,、先解决主要矛盾,再解决次要矛盾,4,、确定不定,调可变,5,、善于运用剖面进行综合调整,15,一、桥架篇,16,17,满足第一条件:桥架进入竖井,第二步:,三个方向桥架空间位置定好(包括水平和高度),第三步:桥架连接,桥架转弯处理一,18,桥架转弯处理二,FL+4.200,FL+4.400,19,标记水井电井在一层的位置,20,统一间距,21,成
3、排桥架之间预留足够的空间安装支架,22,采用特殊弯头连接,23,24,对准上层管井,并注意间距一致,弯头排列整齐,可作辅助线,上下层桥架上翻入井最好左右分别错开,美观、便于放电缆及支架安装,25,起翻点一致,26,一、给排水篇,27,没有坡度的虹吸雨水建议不要放入污水系统,管道不好调整,28,1,、管道边距墙的距离为,4060mm,,且边齐平;,2,、管道之间净距,50100mm,29,90,度排水弯头连接,30,管道较多时先做一个剖面,按剖面位置放置管道即可,31,1,、水管实际尺寸为公称直径,在排布管道间距时应考虑管道厚度;,2,、空调水管考虑保温厚度;,3,、管道之间净距,4060mm,
4、DN300,的无缝钢管考虑保温后的外径为,383mm,32,调间距时建议将水管调成,双线且保温层可见,一般,完成水管完成面间距为,50,33,1,、空调供回水并排管道间距参考表(中心到中心),管径,保温层厚度,(mm),无阀门时,间距,(mm),有阀门时,间距,(mm),备注,DN50,28,180,230,阀门为闸阀和静态平衡阀,DN65,32,200,250,DN80,32,220,260,DN100,32,250,290,DN125,32,280,320,DN150,32,300,360,DN200,40,350,410,DN250,40,400,480,DN300,40,460,540,DN350,50,530,600,34,2,、消防并排管道间距表(中心到中心),管径,无阀门时,间距,(mm),有阀门时,间距,(mm),备注,DN50,100,170,给水管保温为,20mm,DN65,120,190,DN80,140,210,DN100,160,240,DN125,200,260,DN150,220,300,DN200,270,350,DN250,320,410,35,
