Brocade-300光纤交换机配置PPT.ppt

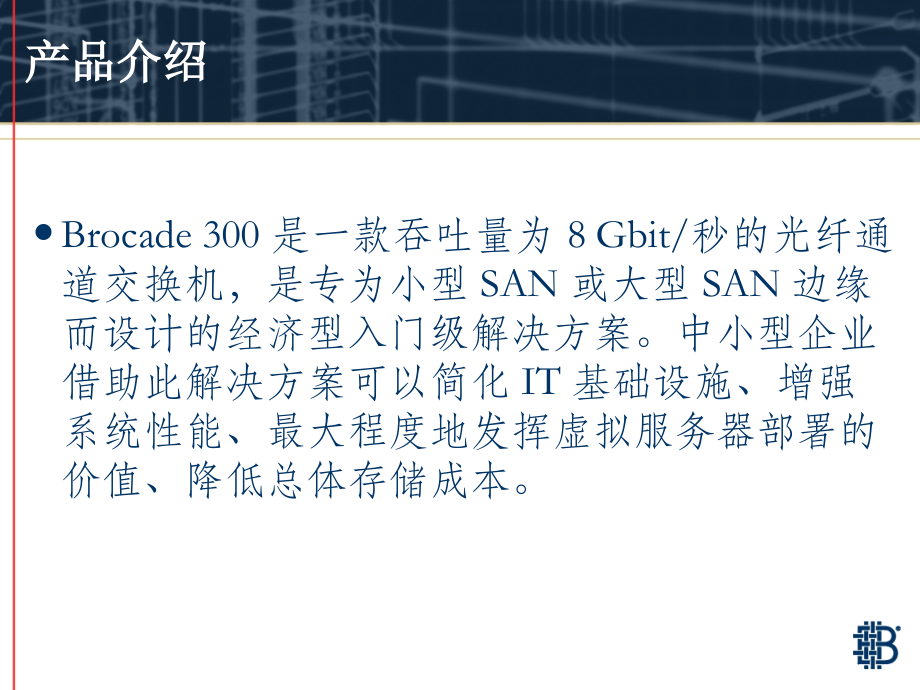

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,博科,300,光交换培训,产品介绍,Brocade 300,是一款吞吐量为,8 Gbit/,秒的光纤通道交换机，是专为小型,SAN,或大型,SAN,边缘而设计的经济型入门级解决方案。中小型企业借助此解决方案可以简化,IT,基础设施、增强系统性能、最大程度地发挥虚拟服务器部署的价值、降低总体存储成本。,主要特性和优势,为入门级,SAN,提供了价格合理的基础设备,在一个,1U,机架中为最多,24,个端口提供,8 Gbit/,秒的吞吐量和最佳性能,借助,Brocade EZSwitchSetup,安装向导简化配置和管理，并且可以与,Microsoft Simple SAN,兼容,借助按需端口扩展（端口可由,8,个扩展至,16,或,24,个）功能，实现“按需购买、渐进扩展”,(pay-as-you-grow),提供双功能，既可作为全光纤,SAN,交换机也可以作为支持,NPIV,的,Brocade Access Gateway,设备,借助,1,、,2,、,4,和,8 Gbit/,秒自动侦测功能，保护现有设备投资。,将带宽增长与功耗降低结合起来，提高能效,面向未来的投资保护，企业也可以先部署,4 Gbit,秒,SFP,，然后根据需要将其升级为,8 Gbit/,秒,SFP,Brocade,交换机采用,B/S,架构，远程客户端通过交换机以太网管理端口实现对交换机的监控及配置。在配置之前首先要在客户端安装,JAVA,运行环境,JRE,光纤通道=,是,SAN Fabric,的基础,为存储系统提供一个网络连接模式,客户机,LAN(,局域网),广域网,存储区域网,（,第二网,）,Fabric=,第二网,“,Fabric”,是一个由智能光纤通道交换机构成并具有良好系统设计的高智能网络,这一数据网络可以提供企业级的性能,扩展能力,可管理能力,可靠性和可用能力,服务器,存储子系统,第一网,如何连接到交换机,?,以太网口(,RJ45:10/100M,自适应,),标准以太网线,串口(,RS232),标准,Modem,线,SFP(Small Form Factor Plug-able),端口,需要标准的,SFP，,有两种：铜口或光口,2G,铜口,SFP(,推荐,SW3200,使用,),Molex SFP HSSDC2,铜口模块,Tyco AMP SFP,主动型铜模块,铜缆,:DB-9,或,HSSDC(,High Speed Serial Data Connection,),Brocade,交换机初始化安装及调试步骤,启动,我们建议遵循一定的顺序启动网络设备,首先要启动的就是网络系统，包括所有的交换机并确定所有的设备连接正常,第二网启动进程,:,(1),启动博科,300,1,(3)启动服务器系统,3,(2)启动存储设备,2,交换机速安装步骤,连接所有的电源线到交换机,然后存储和主机到交换机,打开交换机电源开关(首先启动网络,),连接串口电缆，使用超级终端或,Unix,终端访问交换机,登录并检查,IP,和其它配置参数,现在可通过,IP,地址来管理和进一步配置,设置好交换机和,zone,参数后，可以将存储设备和服务器分别启动让它们进入网络,如何与交换机通讯？,串口管理:,一条串口连接电缆,DB9(female-to-female),使用超级终端或,UNIX,终端,Windows:Hyper Terminal,UNIX:tip,Login to switch,Login to switch,Fabric Login,以太网口管理:,可以,telnet,交换机的名称或,IP,地址,使用,Web Tools，,管理机要有浏览器和,JRE,软件,jre1.2,设备通讯:,交换机必须可以同服务器和存储设备进行通讯,交换机运行,Fabric,服务,每个设备支持光纤连接,设备可以登录到,Fabric,修改本机,IP,地址与交换机为同一子网，打开浏览器输入,:,10.77.77.77,按下回车后会弹出登陆对话框，输入用,户名：,admin,密码：,password,Zone,是,Brocade,交换机上的标准功能，通过在,SAN,网络中交换机上进行,Zoning,的配置，可以将连接在,SAN,网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离。,Zone,内的设备可以相互访问，但不能访问其他,Zone,的设备。,Zone,的成员可以有三种：“,Domain,Port”,；”,WWN”,；”,Alias”,。,Zone,对成员的数量没有限制，可以同时有多个类型的多个设备同时存在于一个,Zone,中。当一个,wwn,被定义在,zone,中后，他的所有端口都会被包括在,zone,中。,点击,Zone Admin,进入,zone,的配置界面,点击,New Zone,输入一个新建,zone,的名称“,zone1,”,点击,Add Members,将（连接存储控制器,A,）,1,0,端口、（连接存储控制器,B,）,1,1,端口、（连接档案服务器,1,号机,HBA,卡）,1,3,端口添加到右方的,zone members,中。,创建,zone config,Zone config,在交换机上的一套关于,Zone,的配置，或者说一系列,Zone,的集合。它可以包含一个或多个,Zone,作为它的成员。,在一个,SAN,网络中一般需要有多个,Zone,同时存在，这一套同时存在的,Zone,被存放在一个,Config,中。为了解决在交换机上，在不同的时间有不同的,Zone,的配置的问题，在交换机上允许同时有多个,Zone,的,Config,存在方便,Zone,配置的切换。,所有的,Config,配置中只有一个,Config,是生效的配置，被称作,Active Config,。其他的都是待选方案，只有在他们成为,Active Config,后，他们的,Zone,配置才会生效。,点击,“,zone config,”,选项卡，点击,“,new zone config,”,输入新建的,zone config,的名称,“,cfgzone1,”,将建立的,3,个,zone,添加到,zone config members,中，然后先点击,“,save config,”,在点击,“,enable config,”,点击,action,在弹出的菜单中选择,save config only.,在弹出如图,7,所示的对话框后，点击,ok.,之后重新选择,action,并点击,enable config,，在弹出的对话框中点击,ok,，则新建的,zone,就生效了。,连接配置,Microsoft Windows,环境之中,传输速率:9600,bit/sec,数据位:8,校验位:,None,停止位:1,流控制:,None,UNIX,环境下,输入以下命令,#,tip/dev/ttyb 9600,安装步骤,1.通过串口线将两者进行连接,2.确保交换机已经加电,3.通过,ipAddrSet,命令设置,IP,地址(注意:命令是大小写敏感，但是全大写或全小写也可。,),登录方式：,用户,admin,:,可以执行所有的命令并查看交换机状态和修改交换机的配置,user,:,执行,Show,命令来查看交换机的状态,改变密码,以,admin,身份执行,passwd,命令,会显示每个用户，可以依次修改他们的密码,Tip:,可使用下面的命令来检查,Fabric OS,的版本,sw2:admin,version,Kernel:5.3.1,Fabric OS:v3.0.2c,Made on:Thu Apr 19 12:02:15 PDT 2002,Flash:Thu Apr 19 12:04:03 PDT 2002,BootProm:Tue Apr 26 18:33:23 PST 2002,ipAddrShow,显示交换机的,IP,设置,sw2:admin,ipAddrShow,Ethernet IP Address:10.77.77.77,Ethernet Subnetmask:255.255.255.0,Fibre Channel IP Address:none,Fibre Channel Subnetmask:none,Gateway Address:0.0.0.0,ipAddrShow,和,ipAddrSet,命令,ipAddrSet,为交换机设置,IP,地址,sw2:admin,ipAddrSet,Ethernet IP Address 10.77.77.77:,192.168.66.107,Ethernet Subnetmask 0.0.0.0:,255.255.255.0,Fibre Channel IP Address none:,Fibre Channel Subnetmask none:,Gateway Address 172.17.1.1:,Set IP address now?y=set now,n=next reboot:y,sw2:admin,switchShow,switchName:sw2,switchType:9.1,switchState:Online,switchMode:Native,switchRole:Subordinate,switchDomain:97,switchId:fffc61,switchWwn:10:00:00:60:69:04:23:03,switchBeacon:OFF,port 0:id 2G No_Light,port 1:id 2G No_Light,port 2:id 2G No_Light,port 3:id 2G No_Light,port 4:id 2G Online F-Port 10:00:00:00:c9:20:d0:99,port 5:id 2G No_Light,port 6:id N2 Online E-Port 10:00:00:60:69:50:3e:1b“sw2”(downstream),port 7:id 1G Online L-Port 8 Private,2 phantom,port 8:id 1G No_Light,port 9:id N2 No_Light,port 10:id 2G No_Light,port 11:id N1 Online,port 12:id 2G No_Light,port 13:id 2G Online E-Port 10:00:00:60:69:50:02:73“sw8(upstream)(Trunk master),port 14:id N2 No_Light,port 15:id N2 No_Light,查看交换机的状态:,switchShow,Tip:,不记得命令时，可使用,“help”,命令查找，交换机会把所有的命令都列出来,sw2:admin,help,命令小帮手,在命令行:,按,Esc+K,召回以前使用过的命令,按,H,向左,按,J,向下,按,K,向上,按,L,向右,输入,Help,来得到使用提示(,例子:,help uptime,),使用,configDefault,命令,来恢复,交换机的初始的参数。,(注意：必须先执行,SwitchDisable,命令),下列参数将保持不变(不受,ConfigDeault,所干涉）,Switch Name,World Wide Name,Ethernet MAC address,IP address,Subnet,Gateway,配置,SNMP,配置,Zoning,配置,Licenses,配置,
