imageware逆向实例练习-简单点云构建曲线曲面PPT.ppt

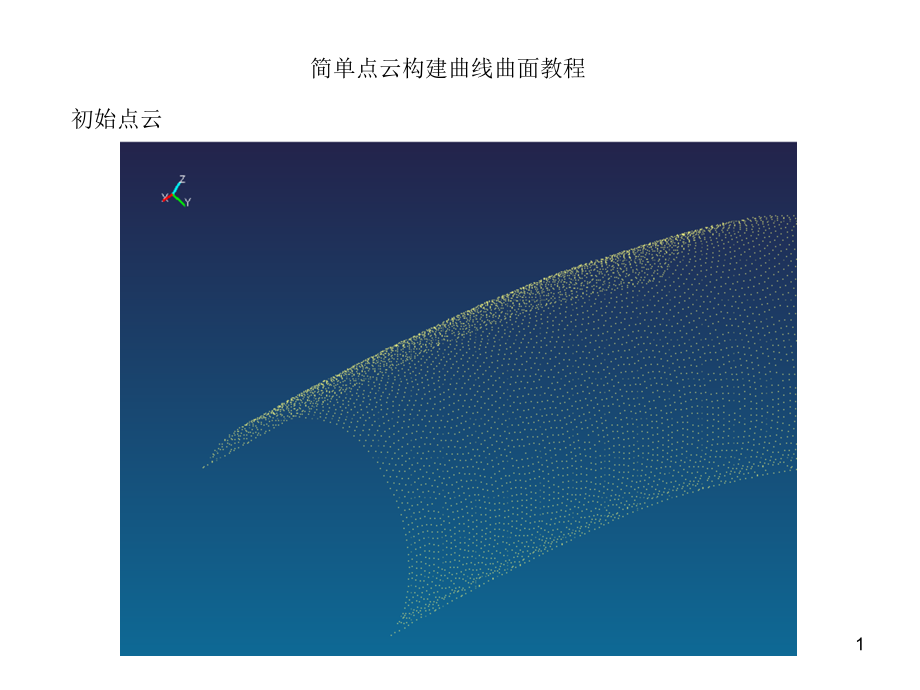

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,简单点云构建曲线曲面教程,初始点云,1,1.,切换到左视图,(F3),右视图页可以。从点云的底部创建一个剖切截面来提取底,面边界的点云,(Construce|Cross Section|Cloud Parallel),2,2.,按照同样的方法在左视图上截取左端和右端的点云,3,也可以用,Modify|Extract|Circle-Select Points,命令，总之方法比较多。,4,3.,按照如下的步骤把前两步所得到的两个点云分割成四个点云，并分别命名为,front,back,left,right,5,4.,经过上面的操作，得到如下的,4,个点云。现在用这,4,个点云创建基于公差的曲线,(Construct|Curve From Cloud|Tolerance Curve),公差设置为,0.1,6,创建曲线：,7,5.,编辑和修改曲线，使曲线对齐。,(1),首先，延伸曲线来让他们相交（,Modify|Extend,），不一定在空间上相交,接着对,back,和,front,曲线进行单边延长（上图中的左端,选取曲线的时候注意选,择靠近左端的部分），延伸距离自己确定，足够长就行。,8,（,2),在视图上的相交点处修剪曲线,(Modify|Snip|Snip W/Curves),这个操作与视图有关，注意调整好视图。,9,然后删除掉不要的曲线段，得到下图所以的曲线。,用曲线连续性命令检查上图中红色圆圈中的曲线的连续性，发现他们达不到位,置连续要求。,10,(3),用位置连续性命令来将曲线对齐,(Modify|Continuity|Match 2 Curves),11,现在所有相邻曲线都已经达到位置连续要求了。,12,（,4,）编辑和修改曲线，使曲线均匀并且兼容,13,参量化后的曲线,14,比较曲线点云误差（,Measure|Curve TO|Cloud Difference,）,如果觉得误差太大，重新调整曲线。,15,6.,得到如图所以的曲线,肉眼就可以看出,left,曲线和,back,fornt,曲线都不相交（没达到位置连续要,求），,right,曲线和,back,，,fornt,曲线,好像,是想连接在一起的。下面来验证他,们是不是位置连续：,(Evaluate|Continuity|Curve To Curve),注意：选择,curve1,和,curve2,的时候，选择曲线上靠近你要验证的端点的部分,16,从对话框中可以看出，,back,曲线和,right,曲线确实是位置连续的。同样，可以验,证,front,和,right,也确实是位置连续的。,17,7.,构面,直接用,Surface By Boundary,对,4,条曲线构面比较,18,比较曲面和初始点云的误差：（,Shift,Q,）,19,误差较大，因为没有利用足够的点云信息。删除刚创建的曲面，显示初始点,云，根据点云和边界曲线构面：,(Construct|Surface|Fit w/Cloud and Curves),使用这个命令之前，用户最好将点云和视图对齐,(View|Align View To|Cloud),这个对齐将在视图中创建一个单一数值的点云。,20,再次比较曲面点云误差，可以看到误差小多了。,21,22,
