基桩高应变法检测方案
1. 试验目的
1）检测桩身结构完整性；
2）确定单桩极限承载力及桩侧摩阻力和端承力分布情况。
2. 仪器设备

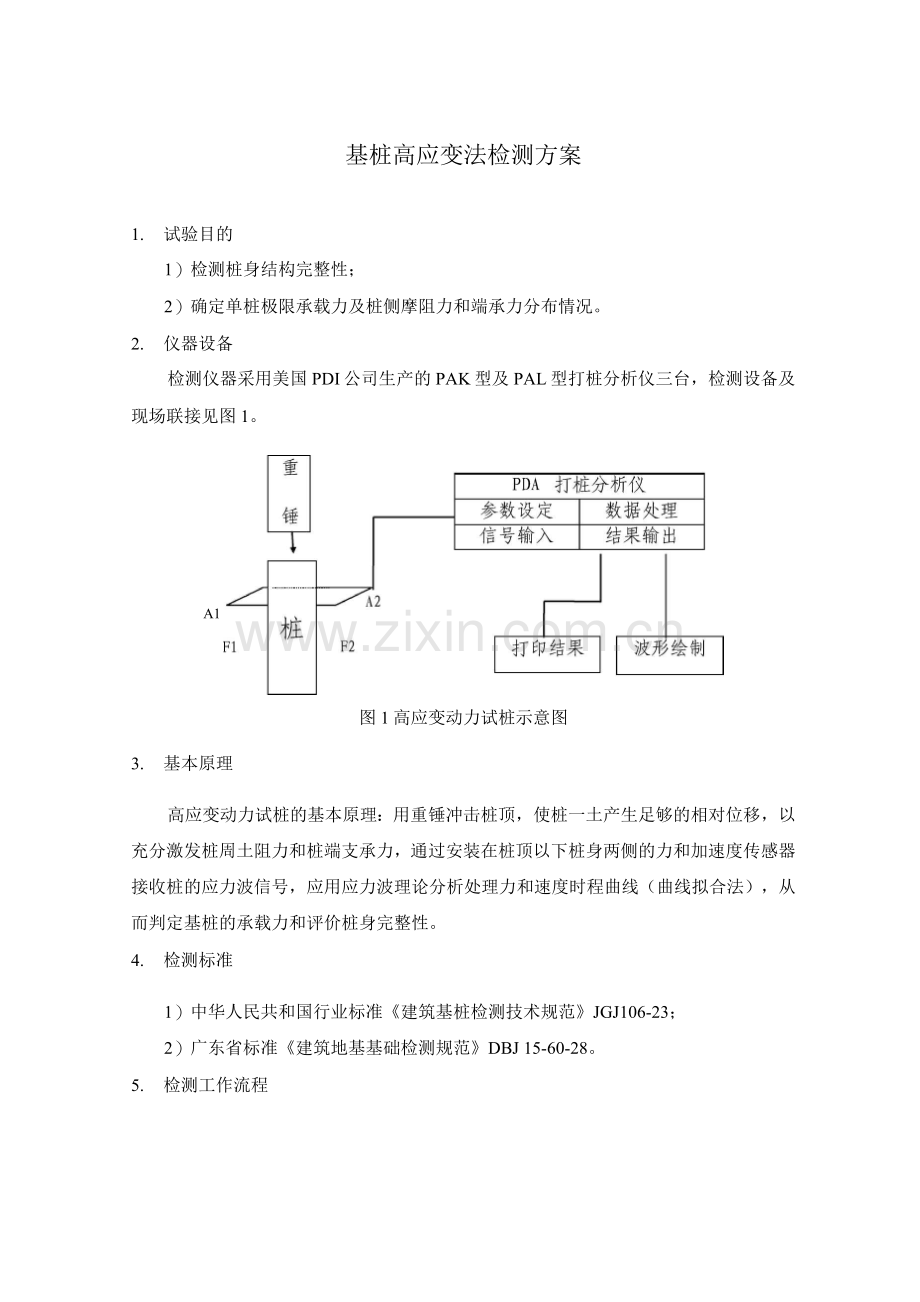

检测仪器采用美国PDI公司生产的PAK型及PAL型打桩分析仪三台，检测设备及现场联接见图1。

A1

图1高应变动力试桩示意图
3. 基本原理
高应变动力试桩的基本原理：用重锤冲击桩顶，使桩一土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线（曲线拟合法），从而判定基桩的承载力和评价桩身完整性。
4. 检测标准
1）中华人民共和国行业标准《建筑基桩检测技术规范》JGJ106-23；
2）广东省标准《建筑地基基础检测规范》DBJ 15-60-28。

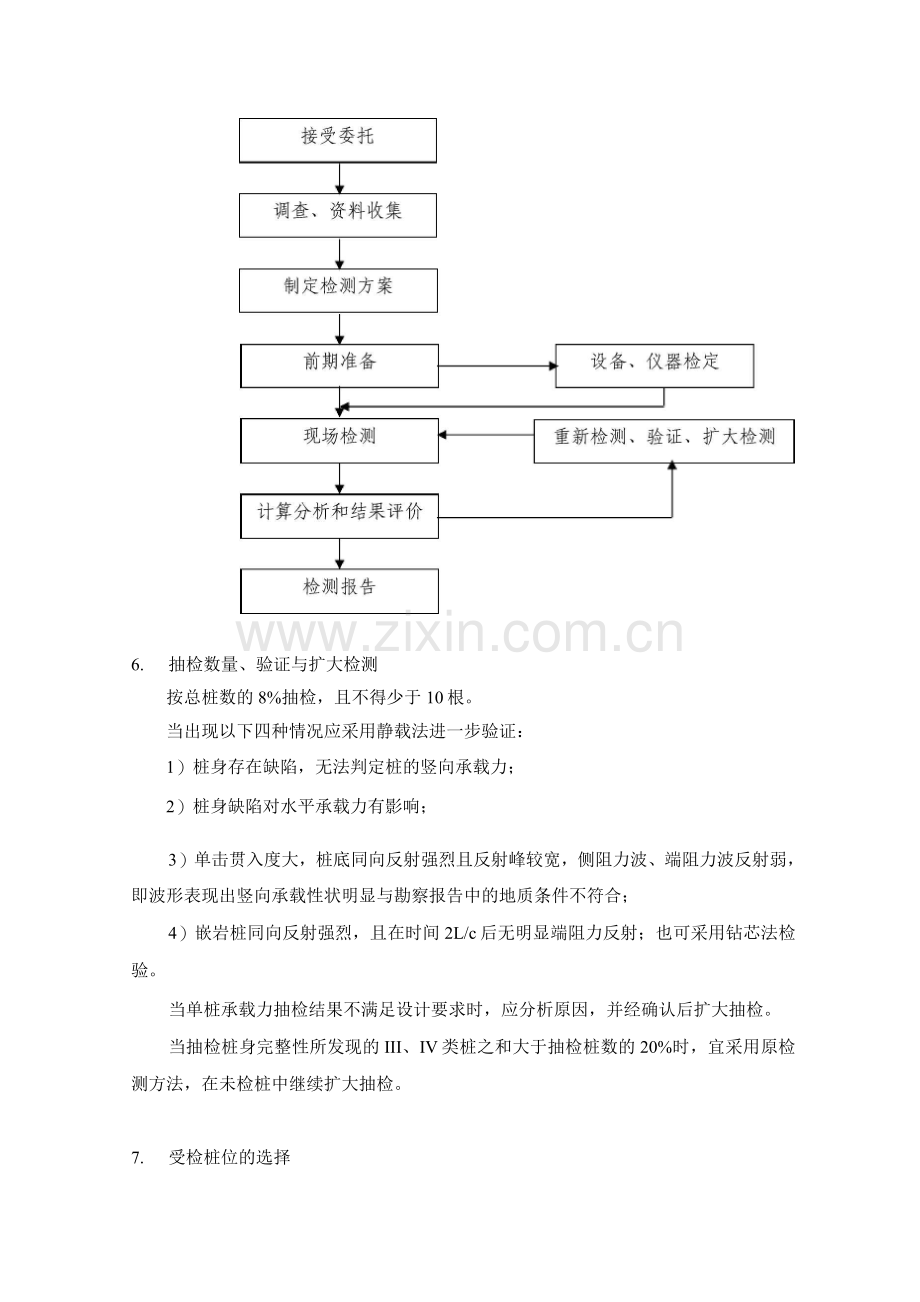

5. 检测工作流程

6. 抽检数量、验证与扩大检测
按总桩数的8%抽检，且不得少于10根。
当出现以下四种情况应采用静载法进一步验证：
1）桩身存在缺陷，无法判定桩的竖向承载力；
2）桩身缺陷对水平承载力有影响；
3）单击贯入度大，桩底同向反射强烈且反射峰较宽，侧阻力波、端阻力波反射弱，即波形表现出竖向承载性状明显与勘察报告中的地质条件不符合；
4）嵌岩桩同向反射强烈，且在时间2L/c后无明显端阻力反射；也可采用钻芯法检验。
当单桩承载力抽检结果不满足设计要求时，应分析原因，并经确认后扩大抽检。
当抽检桩身完整性所发现的III、IV类桩之和大于抽检桩数的20%时，宜采用原检测方法，在未检桩中继续扩大抽检。
7. 受检桩位的选择
检测桩位的确定宜按下列原则进行:
1）施工质量有疑问的桩；
2）设计方认为重要的桩；
3）局部地质条件出现异常的桩；
4）施工工艺不同的桩；
5）适量选择完整性检测中判定的III类桩；
6）除上述规定外，同类型桩宜均匀随机分布。
8. 准备工作
根据我方在AA大学城、新白云国际机场等大型项目中的工作经验，为确保检测工作顺利、有序、高效的进行，我方将设置专职联络员，负责同业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作:
1）现场应按要求平整吊机和大平板车进场所需路段（至试验桩距离在10m以内）；
2）现场应提供220V交流电源至试桩位置；
3）桩头必须平整，不得有破损。
4）预制桩应按附图1要求进行桩周边土体开挖及坑底垫平工作，灌注桩需按附图制作桩帽。
5）同时需提供的资料有：桩位平面图；地质勘察报告；受检桩的施工记录；工程概况（后两项由我方提供表格格式）。
本中心不承担以上工作所发生的相关费用。
承载力检测前受检桩的休止时间应达到砼龄期28d或预留同条件养护试块强度达到设计强度，且不应小于下表规定的时间。
休止时间表1
土的类别
休止时间（d）
砂土
7
粉土
10
黏性土
非饱和
15

饱和
25
注：对于泥浆护壁灌注桩，宜适当延长休止时间

9. 进度安排及成果提交
正常情况下，每个台班大约可完成15根基桩的高应变检测。实际检测时，根据施工现场进度的需要，投入相应的人员、设备，以确保满足整个工程施工的顺利进行。现场检测工作完成后，三天内提供初步检测结果，全部基桩检测完毕后，七个工作日内提供正式检测报告。
