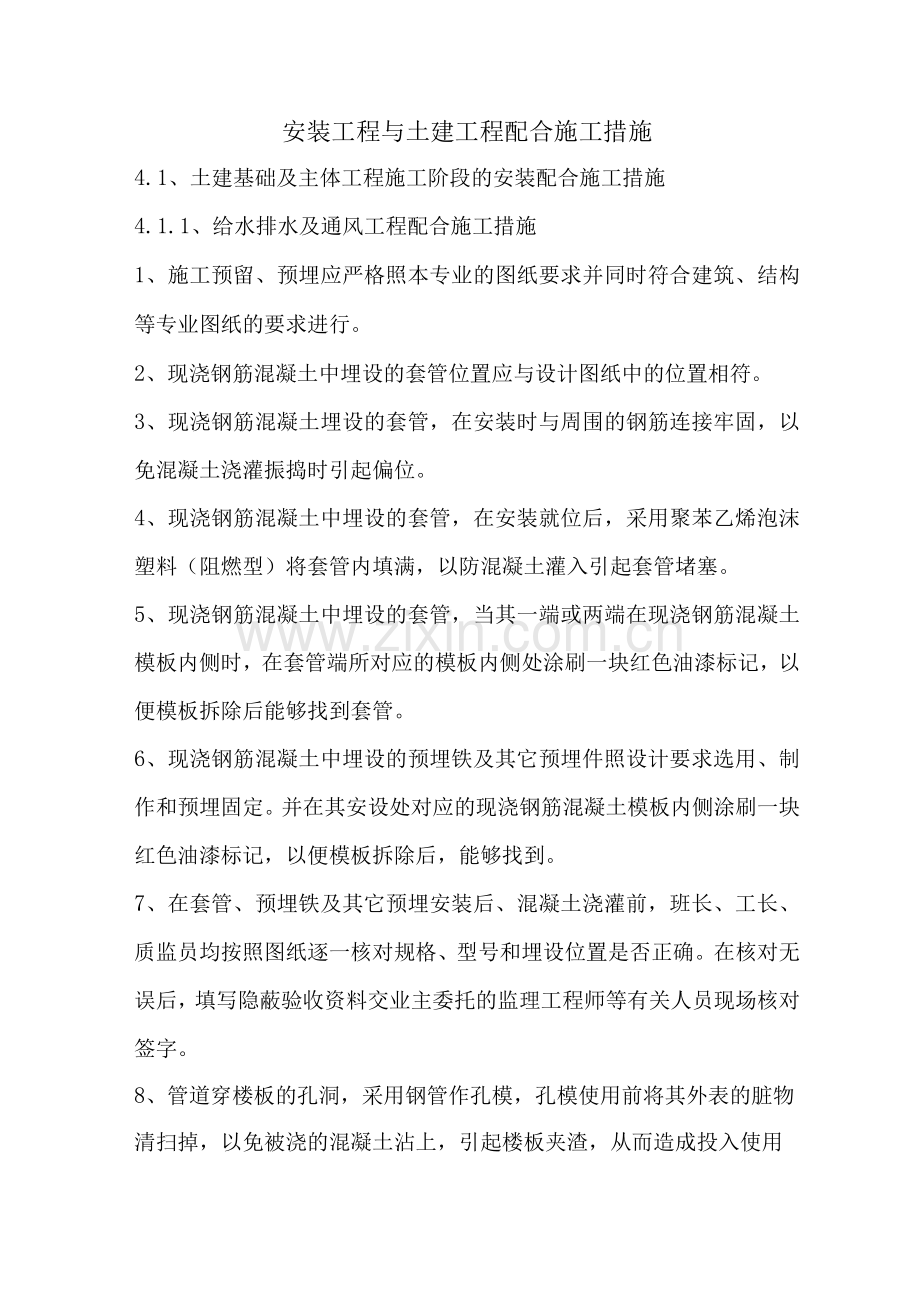

安装工程与土建工程配合施工措施
4.1、土建基础及主体工程施工阶段的安装配合施工措施
4.1.1、给水排水及通风工程配合施工措施
1、施工预留、预埋应严格照本专业的图纸要求并同时符合建筑、结构等专业图纸的要求进行。
2、现浇钢筋混凝土中埋设的套管位置应与设计图纸中的位置相符。
3、现浇钢筋混凝土埋设的套管，在安装时与周围的钢筋连接牢固，以免混凝土浇灌振捣时引起偏位。
4、现浇钢筋混凝土中埋设的套管，在安装就位后，采用聚苯乙烯泡沫塑料（阻燃型）将套管内填满，以防混凝土灌入引起套管堵塞。
5、现浇钢筋混凝土中埋设的套管，当其一端或两端在现浇钢筋混凝土模板内侧时，在套管端所对应的模板内侧处涂刷一块红色油漆标记，以便模板拆除后能够找到套管。
6、现浇钢筋混凝土中埋设的预埋铁及其它预埋件照设计要求选用、制作和预埋固定。并在其安设处对应的现浇钢筋混凝土模板内侧涂刷一块红色油漆标记，以便模板拆除后，能够找到。
7、在套管、预埋铁及其它预埋安装后、混凝土浇灌前，班长、工长、质监员均按照图纸逐一核对规格、型号和埋设位置是否正确。在核对无误后，填写隐蔽验收资料交业主委托的监理工程师等有关人员现场核对签字。

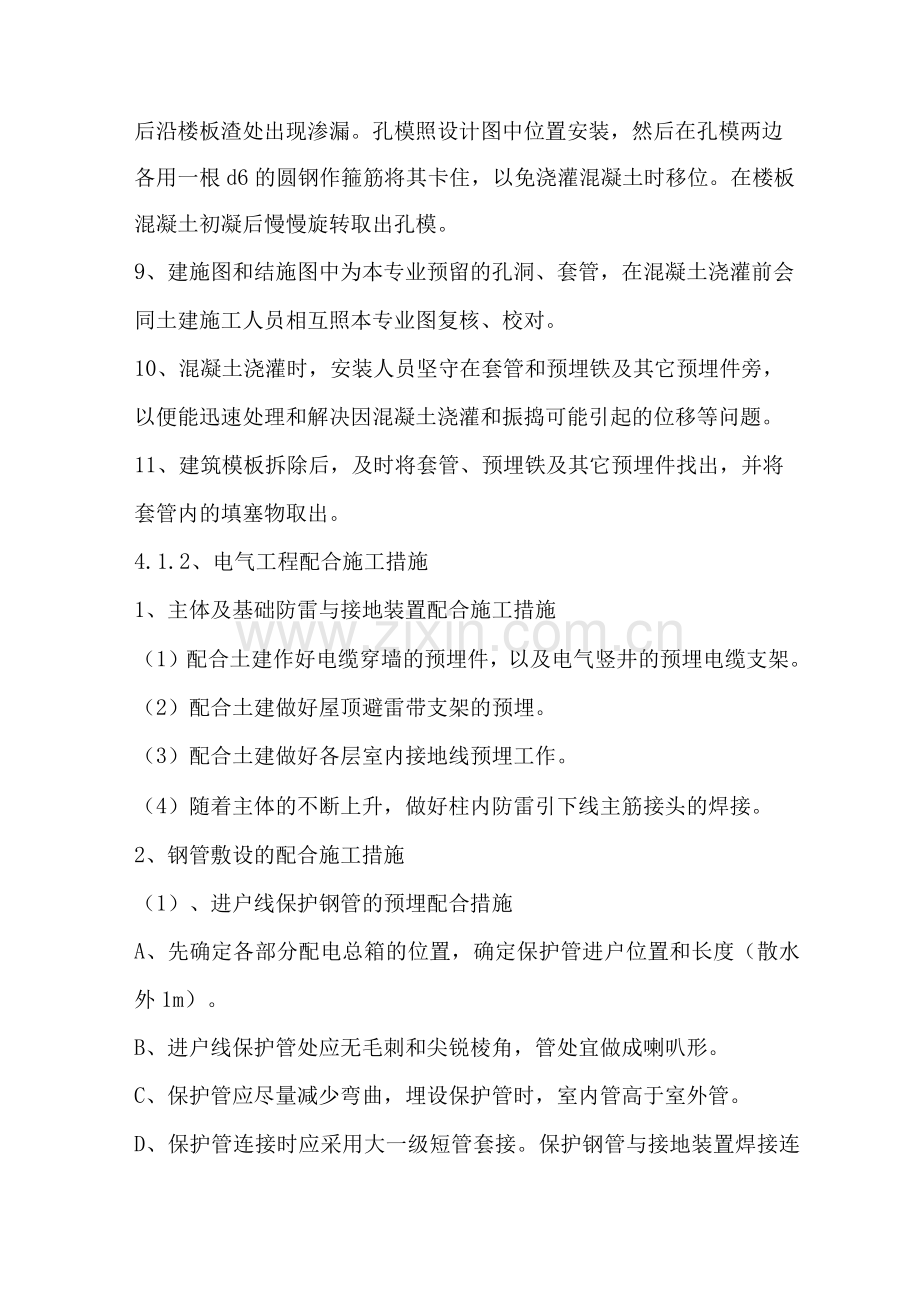

8、管道穿楼板的孔洞，采用钢管作孔模，孔模使用前将其外表的脏物清扫掉，以免被浇的混凝土沾上，引起楼板夹渣，从而造成投入使用后沿楼板渣处出现渗漏。孔模照设计图中位置安装，然后在孔模两边各用一根d6的圆钢作箍筋将其卡住，以免浇灌混凝土时移位。在楼板混凝土初凝后慢慢旋转取出孔模。
9、建施图和结施图中为本专业预留的孔洞、套管，在混凝土浇灌前会同土建施工人员相互照本专业图复核、校对。
10、混凝土浇灌时，安装人员坚守在套管和预埋铁及其它预埋件旁，以便能迅速处理和解决因混凝土浇灌和振捣可能引起的位移等问题。
11、建筑模板拆除后，及时将套管、预埋铁及其它预埋件找出，并将套管内的填塞物取出。
4.1.2、电气工程配合施工措施
1、主体及基础防雷与接地装置配合施工措施
（1）配合土建作好电缆穿墙的预埋件，以及电气竖井的预埋电缆支架。
（2）配合土建做好屋顶避雷带支架的预埋。
（3）配合土建做好各层室内接地线预埋工作。
（4）随着主体的不断上升，做好柱内防雷引下线主筋接头的焊接。
2、钢管敷设的配合施工措施
（1）、进户线保护钢管的预埋配合措施
A、先确定各部分配电总箱的位置，确定保护管进户位置和长度（散水外1m）。
B、进户线保护管处应无毛刺和尖锐棱角，管处宜做成喇叭形。
C、保护管应尽量减少弯曲，埋设保护管时，室内管高于室外管。
D、保护管连接时应采用大一级短管套接。保护钢管与接地装置焊接连通。
E、保护钢管应固定牢固，防止浇注混凝土移位。
F、预埋的保护管两端应用材料封堵，防止水泥砂浆浸入。
（2）电线保护钢管的配合措施
A、根据设计图确定配电箱、插座、开关、灯具、设备的位置及安装高度，确定电线保护钢管的长度及敷设方向。敷设时应和土建密切配合，并协调与其它安装分部的配合。
B、保护钢管敷设时，应尽量避免交叉重迭。
C、暗配的电线保护管路宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的保护管，离表面的净距不应小于15mm。
D、电线保护钢管穿越钢筋网有困难需移动钢筋时，应征求土建方面的同意，钢管埋设后（大尺寸钢管）应对周围钢筋采取补强措施。
E、现浇混凝土楼板在模板支好后，未敷钢筋前进行划线，待钢筋底网绑扎后敷设保护钢管，接线盒（灯位盒）并且固定好。并列埋设的保护钢管之间应有不小于25mm间隙。
F、现浇框架工程应找土建专业给出墙身尺寸、门窗位置线及梁中心线和建筑标高。根据墙身尺寸安排好配电箱、接线盒突出墙面的位置。
G、电线保护钢管的管路穿墙套管安设完后，应仔细检查，防止遗漏和坐标错位，并做好标记。
H、电线保护钢管敷设完后，隐蔽前要组织人员对照设计图验收检查，确保钢管敷设无误。
I、电线保护管敷设完后，应用材料将管封堵。以防止杂物及水泥砂浆进入管内。
J、建筑模板拆除后应及时找出预埋件及预埋盒。浇注砼时，安装人员应在现场配合，发现问题时应及时采取补救措施。
3、配电箱的安装配合施工措施
(1) 预埋的配电箱，先预埋箱体，箱体下距地坪1. 5m。
(2) 落地安装的配电箱，配合土建施工柜体基础或预埋型钢。
4.2、土建屋面工程施工阶段的安装配合施工措施
、给水排水及通风工程配合施工措施
1、管道穿屋面的防水套管应在屋面施工前用d6圆钢焊接固定牢，以免屋面施工交叉中被移动。
2、穿屋面管道在屋面施工前应安装完。并用砼支墩固定牢，以免屋面施工交叉造成管道移位。砼支墩位置的水平允许偏差为
10mm。
3、管道穿套管时的空隙应用石棉水泥填塞打紧。石棉水泥的重量配合比为425号硅酸水泥：4F级温石棉=30： 70，水灰比小于或等于0.20。
4、用石棉水泥填塞打紧后的套管间隙应养护24h。养护后再在套管两端接面上用密封胶将石棉水泥遮盖完。
5、土建屋面防水施工前，将屋面上的给水排水设备运输安装就位，以免过后安装破坏屋面防水层。
4.2.2、电气工程配合施工措施
1、将避雷连接线敷设在屋面隔热层下。
2、屋面配钢管敷设时应和土建配合施工。
3、屋面的避雷带应与柱内主筋配合施工。
4.3、土建装饰工程施工阶段的安装配合施工措施
、给水排水及通风工程配合施工措施
1、土建墙面抹灰及贴磁砖施工前，安装在墙中的水管均需将接头引至墙外，以免管接被水泥砂浆遮盖。
2、土建堵洞时，安装施工人员应在场，以免管子被摇错位。
3、土建楼地面贴瓷砖时应将地漏安装中封堵塞物取出，安上地漏钟形罩及篦子，以利土建掌握地坪坡向和处理好相互间的接合面而防楼板渗漏水。
4、安装卫生器具等设备时应保护好土建成果。墙、板面上开孔只能采用电动工具钻眼，严禁手工打洞。
5、在已装饰完毕的场所施工时，安装人员均戴上干净白手套，
以免污染装饰成果。
6、做好安装成品的保护和交接管理，需进入已安装完毕房间的各类施工人员均派专人对其进行登记。
7、管道试水时应解决好排出，以免在房屋中出现积水现象。
4.3.2、电气工程配合施工措施
1、安装配电箱、灯具、开关板插座等设施应保护好土建成果，不要污染墙面，损坏吊顶。
2、土建堵洞时安装施工人员应在现场。
3、做好安装成品保护和交接管理。需进入已安装完毕房间的各类施工人员，均派专人对其进行登记。
4、在各系统调试时，需更换已损坏的配件和检查线路时，应保护好装饰成果。
5、吊顶内安装，不要踩坏龙骨，保持吊顶、墙面及地面清洁完整。
6、安装灯具、插座等设施应保护土建装饰面清洁。
