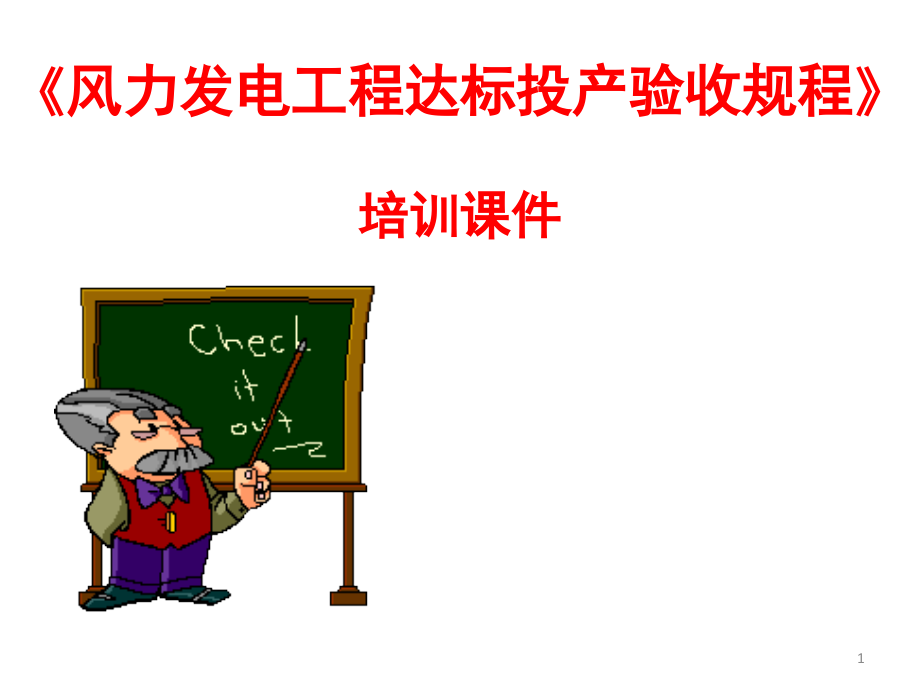

《风力发电工程达标投产验收规程》演示幻灯片.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,风力发电工程达标投产验收规程,培训,课件,1,1,总 则,1.0.2,本规程适用于新建、扩建的风力发电工程。,1.0.3,风力发电工程建设应按本规程对工程建设程序的合规性、全过程质量控制的有效性以及机组投产后的整体工程质量，采取量化指标比照和综合检验相结合的方式进行质量符合性验收。,2,1,总 则,1.0.4,风力发电工程建设应事前策划，按全过程质量控制的原则，做到政府部门监督、建设单位监管、监理单位监查、勘测设计和施工单位监控。,1.0.5,风力发电工程达标投产验收除应符合本规程外，尚应符合国家现行有关标准的规定。,3,2,术语,2.0.1,达标投产验收,采取量化指标比照和综合检验相结合的方式对工程建设程序的合规性、全过程质量控制的有效性以及机组投产后的整体工程进行质量符合性验收,2.0.2,考核期,从,全部机组,240h,试运,结束开始计算，时间为,六个月。,2.0.3,基本符合,能满足安全、使用功能，实物及项目文件质量存在少量瑕疵，尺寸偏差不超过,1.5%,，限值不超过,1,。,4,3,基本规定,3.0.1,工程开工前，建设单位应制定工程达标投产规划，并应在工程合同中明确达标投产要求。,3.0.2,建设单位应组织参建单位编制达标投产实施细则，并应在建设过程中组织实施。,3.0.3,达标投产验收分为初验和复验两个阶段。风力发电工程达标投产验收以核准的每期建设项目为单位，连续建设的多期项目可合并进行复验。,5,3,基本规定,3.0.4,达标投产初验应在风力发电工程整套启动试运前进行，达标投产复验应在考核期结束后一年内进行。,3.0.5,达标投产初验和复验应按本规程第,4,章中,“,4.1,职业健康安全与环境管理”、“,4.2,中控楼和升压站建筑工程质量”、“,4.3,风电机组工程质量”、“,4.4,升压站设备安装工程质量”、“,4.5,场内集电线路工程质量”、“,4.6,调整试验与主要技术指标”、“,4.7,交通工程质量”和“,4.8,工程综合管理与档案”,八个部分的规定内容进行检查验收；初验不具备检查验收条件的“检验内容”在复验时进行。,6,3,基本规定,3.0.6,本规程第,4,章中八个部分所列的检查验收内容在本工程中无此项时，不进行验收。,3.0.7,本规程第,4,章中八个部分检查验收表中“检验内容”的性质除标注“主控”外，其他“检验内容”性质均为“一般”。,3.0.8,本规程第,4,章中的表,4.8.1,中“主要项目文件”与其他七个部分检查验收表中相同的“检验内容”，工程综合管理与档案检查验收重点核查文件的完整性及系统性，其他七个部分重点核查技术内容的真实性及正确性。,3.0.9,工程建设过程中，建设单位应组织各参建单位按本规程进行全过程质量控制。,7,4,达标投产检查验收内容,4.1,职业健康安全与环境管理,1,组织机构,1,）工程建设项目应成立由建设单位、监理单位和各参建单位组成的项目安全生产委员会，按职责开展工作，并根据人员变化及时调整,2,）主要施工单位应在生产场所设置独立的安全生产监督部门,3,）施工单位应配备足够的专职安全生产管理人员；项目负责人、专职安全管理人员必须持证上岗,8,4,达标投产检查验收内容,4.1,职业健康安全与环境管理,2,安全管理,1,）建设单位应按,建设工程安全生产管理条例,规定，履行建设单位的安全责任，为参建单位创造安全施工条件,2,）施工单位提取的安全生产费用应列入工程造价，在竞标时，不得删减；施工单位专款专用,3,）建设单位应与参建单位签订职业健康安全与环境管理协议，明确各自的权利、义务与责任,4,）建设单位应负责划分施工现场安全与环境管理责任区域，界限清晰、责任明确,5,）设计应符合安全性强制性条文的规定,6,）从事危险作业的人员有意外伤害保险,9,4,达标投产检查验收内容,4.1,职业健康安全与环境管理,3,规章制度,4,安全目标与方案措施,5,工程发包、分包与劳务用工,6,环境管理,7,安全设施,8,施工用电与临时接地,10,4,达标投产检查验收内容,4.1,职业健康安全与环境管理,9,测风塔与风电机组,1,）测风塔顶部应有避雷装置，接地电阻值应符合设计要求,2,）测风塔应悬挂“严禁攀登”的明显安全标识。测风塔位于航线下方时，应根据航空部门的要求安装航空信号灯,3,）风电机组开始安装前，施工单位提出专项安全措施，监理单位审核，建设单位批准后方可开始施工,4,）风电机组安装的吊装设备应符合,电业安全工作规程 第,1,部分：热力和机械,GB 26164.1,的规定,11,4,达标投产检查验收内容,4.1,职业健康安全与环境管理,10,脚手架,11,特种设备,12,危险品保管,13,全场消防,14,边坡施工安全,15,劳动保护,16,灾害预防及应急预案,17,调试、运行,18,事故、调查处理,12,4,达标投产检查验收内容,4.2,职业健康安全与环境管理强条：,1,施工现场的沟、坑、孔洞、临空处、临边处必须分别设置相应的安全防护栏杆、盖板或安全网。,2,施工现场通道应安全、畅通，标识清晰，各层通道应设护栏。,3,危险作业场所应设置安全隔离设施和警告标识。,4,高度,20m,及以上的金属井字架、钢脚手架、提升装置、机具等处应有防雷设施，接地电阻不得大于,10:,组立起的构架应及时接地。,5,施工现场用于加工、运输、储存等易燃易爆物品的设备及管道必须有可靠的防静电、防雷接地。）,13,4,达标投产检查验收内容,4.2,职业健康安全与环境管理强条：,6,荷载,270kg,m2,、高度,24m,及以上的落地式钢管脚手架、附着式整体和分片提升脚手架、悬挑式脚手架、吊篮脚手架、自制卸料平台、移动操作平台、新型及异型脚手架等特殊脚手架工程，应按专项方案施工及验收。,7,特种设备安拆应编制专项方案，经审批后实施，并形成验收记录,8,特种设备在投入使用前，应经专业机构检测，在特种设备监督部门登记，取得许可证；登记标识应置于该设备的显著位置。,9,重点防火部位应有明显警示标识，并建立岗位防火责任制。,10,消防通道、紧急疏散通道应畅通，并设置警示标识。,11,边坡、深基坑及洞室施工，安全防护设施和安全监测设备应可靠。,14,强制性条文执行,标准中,直接涉及,人民生命财产安全、人身健康、,节能、节地、节水、节材、,环境保护、能源资源节约和其他公众利益的，且必须严格执行的条文，被列为强制性条文。,执行强制性条文做到八有：,（,1,）,有组织机构 （,2,）,有责任落实,（,3,）,有执行规划 （,4,）,有标准清单,（,5,）,有执行计划 （,6,）,有经费支撑,（,7,）,有培训记录 （,8,）,有检查记录,1,）实施计划内容详细、可操作,2,）执行、检查记录齐全,15,4,达标投产检查验收内容,4.2,中控楼和升压站建筑工程质量,实体质量,1,地基基础和结构稳定性、耐久性,2,测量控制点、沉降观测点,3,观感质量,4,混凝土工程,5,钢结构工程、压型钢板围护及平台栏杆,6,砌体工程,7,装饰装修,16,4,达标投产检查验收内容,4.2,中控楼和升压站建筑工程质量,实体质量,8,屋面及防水工程,9,给水、排水、采暖,10,空调,11,消防,12,建筑电气,13,智能建筑,14,沟道、盖板,15,道路、地坪及围墙,16,电梯,17,水土保持,18,建筑节能,17,4,达标投产检查验收内容,4.2,中控楼和升压站建筑工程质量,项目文件,19,技术标准清单,20,强制性条文执行,21,质量验收项目划分,22,技术文件的编制和执行,23,重要报告、记录、签证,18,4,达标投产检查验收内容,19技术标准清单,1）本工程本专业执行技术标准清单齐全，施工单位编制、审核、批准手续齐全，并经监理和建设单位确认,2）整理有序、动态管理,19,4,达标投产检查验收内容,21质量验收项目划分,1）施工单位按电力建设施工质量验收及评价规程 第1部分：土建工程 DL/T 5210.1编制质量验收范围划分表，符合工程实际，并经监理单位汇总审核、建设单位批准,2）检验批、分项、分部、单位工程验收与质量验收范围划分表一致,20,4,达标投产检查验收内容,4.3,风电机组工程质量,4.3.1,风电机组工程（基础部分）质量,实体质量,1,地基基础和结构稳定性、耐久性,2,测量控制点、沉降观测点,3,观感质量,4,混凝土工程,5,水土保持,21,4,达标投产检查验收内容,4.3 风电机组工程质量,4.3.1 风电机组工程（基础部分）质量,实体质量,1）基础相对沉降量符合建筑变形测量规范JGJ 8的规定；累计沉降量应符合设计要求,2）沉降观测点的制作、安装、防护、标识应符合建筑变形测量规范JGJ 8的规定,22,4,达标投产检查验收内容,4.3 风电机组工程质量,4.3.2风电机组工程（安装部分）质量,1塔架 2机舱 3叶轮 4变桨系统,5齿轮箱 6 发电机 7 偏航装置 8 制动装置,9 螺栓连接 10机组变压器安装 11盘柜安装,12 电缆（导电轨）13 设备及系统严密性,14 油漆 15防雷接地 16 观感质量,23,4,达标投产检查验收内容,强制性条文,4.3.3,风电机组工程质量检查验收尚应符合下列规定：,1,风机基础混凝土无有害结构裂缝。,2,地基承载力、单桩承载力和桩身完整性检测结果必须符合设计要求。,3,风机基础相对沉降量符合,建筑变形测量规范,JGJ 8,的规定；累计沉降量应符合设计要求。,4,风机基础环安装水平度偏差符合设计和设备厂家要求,5,塔筒内爬梯应安装牢靠、速差安全滑轨顺直无错口。,6,塔筒各段跨接接地连线应接触良好。,7,变桨系统动作应正确，备用电源工作可靠。,24,4,达标投产检查验收内容,4.4,升压站设备安装工程质量,4.4.1,升压站设备安装工程质量检查验收应按表,4.4.1,的规定进行。,请大家认真听输变电工程讲解,25,4,达标投产检查验收内容,强制性条文,4.4.2,升压站设备安装工程质量检查验收尚应符合下列规定：,1,高压电器的联动应正常，无卡阻现象；分、合闸指示应正确；辅助开关动作应正确可靠。,2,高压电器的围栏、罩壳、基础、支架、爬梯、检修平台等均应可靠接地。,3,电气装置接地应以单独的接地线与接地汇流排或接地干线相连接，严禁在一根接地线中串接几个需要接地的电气装置。高压设备及构架应有两根与不同地点的主地网连接，接地引线均应符合热稳定、机械强度和电气连接的要求，接地连接处应便于检查测试。,4,设备及系统保护定值整定结果应符合要求。,5,充油高压电器绝缘油必须耐压试验合格。,26,4,达标投产检查验收内容,4.5,场内集电线路工程质量,4.5.1,场内集电线路工程（架空线路部分）质量,实体质量,1,结构安全和功能,2,线路复测,3,线路基础,4,基础回填,5,杆塔组立,6,螺栓安装,7,导线架设,8,附件安装,9,跳线安装,10,接地安装,11,防护设施,12,观感质量,13,运行管理,27,4,达标投产检查验收内容,4.5.2,场内集电线路工程（电力电缆部分）质量,实体质量,1,电缆敷设,2,电缆线路附属设施,3,电缆终端、中间接头,4,电缆线路接地系统,5,电缆防火,6,电缆试验,7,观感质量,28,4,达标投产检查验收内容,强制性条文,4.5.3,场内集电线路工程质量检查验收尚应符合下列规定：,1,高压架空线路杆塔的每一腿都应与接地体引下线电气连接可靠，方便测量。,2,直埋电缆的敷设在直线段每隔,50,100m,、电缆接头、转弯、进入建筑物等处，应设置明显的方位标识或标桩。,29,4,达标投产检查验收内容,4.6 调整试验与主要技术指标,变电工程调试技术指标,1接地,2变电调试技术指标,30,4,达标投产检查验收内容,4.6,调整试验与主要技术指标,风电机组调试、试运行及考核期内技术指标及性能,3,风力发电机组静态调试阶段,4,风力发电机组动态调试阶段,5,整套启动试运阶段,6 240,小时试运行阶段,7,考核期内的性能和技术指标,31,4,达标投产检查验收内容,强制性条文,4.6.2,调整试验与主要技术指标检查验收尚应符合下列规定：,1,风电机组场界噪声符合当地环保指标要求,2,风机的防雷接地电阻不得大于,4,。,32,4,达标投产检查验收内容,4.7 交通工程质量,实体质量,1 路基工程,2 路面工程,3 交通标识,4 水土保持,33,4,达标投产检查验收内容,4.8,工程综合管理与档案,一般规定,1,项目管理体系,2,造价控制,3,进度管理,4,合同管理,5,设备物资管理,6,强制性条文的执行,7,勘测设计管理,8,施工管理,9,调试管理,10,工程监理,11,生产管理,12,信息管理,13,档案管理,34,4,达标投产检查验收内容,4.8 工程综合管理与档案,主要归档文件,14建设项目合规性文件,15安全管理主要项目文件,16中控楼和升压站建筑工程主要项目文件,17风电机组基础主要项目文件,18风力发电机组安装主要项目文件,35,4,达标投产检查验收内容,4.8 工程综合管理与档案,主要归档文件,19 升压站设备安装工程主要项目文件,20场内集电线路工程主要项目文件,21调整试验、技术指标主要项目文件,22交通工程主要项目文件,36,5,达标投产初验,5.0.1,初验应在风力发电工程整套启动试运前进行,5.0.2,初验应具备以下条件：,1,风电机组土建、安装单位工程施工质量验收合格；,2,风电场所有机组动态调试已完成；,3,安全、消防、环保等满足整套启动试运有关规定；,4,项目文件齐全、完整、准确。,37,5,达标投产初验,5.0.3 初验由建设单位负责验收，监理、设计、施工、调试、生产运行等单位参加。,5.0.4 初验应按本规程第4章中八个部分规定的检查验收内容逐条检查验收，并分别填写检查验收表和强制性条文检查验收结果表。,38,5,达标投产初验,5.0.5,初验通过的条件应符合下列规定：,1,本规程第,4,章八个部分检查验收表中的“验收结果”不得存在“不符合”；,2,本规程第,4,章八个部分检查验收表中，性质为“主控”的“验收结果”，“基本符合”率应不大于,10%,；,3,本规程第,4,章八个部分检查验收表中，性质为“一般”的“验收结果”，“基本符合”率应不大于,15%,；,4,本规程中强制性条文的“验收结果”应全部“符合”。,5.0.6,初验不具备检查验收条件的“检验内容”在复验时进行。,39,5,达标投产初验,5.0.7“,不符合”及“基本符合”存在问题的处理应符合下列规定：,1,由建设单位组织，监理及责任单位参加，分析原因，提出整改计划，落实责任单位，并进行整改闭环；,2,由建设单位组织，监理及责任单位参加，对整改问题逐项检查、验收，并签证；,3,无法返工或返修的问题，应经相关鉴定机构进行鉴定，对不影响内在质量、使用寿命、使用功能、安全运行的可做让步处理，但应在“验收结果”栏内注明“让步处理”。,40,5,达标投产初验,5.0.8 初验结束后，验收单位应按附录B编制初验报告，并附以下项目文件：,1本规程第4章八个部分的检查验收表；,2本规程第4章八个部分强制性条文检查验收结果表（见附录C）；,3让步处理报告。,5.0.9 未通过初验的机组不得进入整套启动试运。,41,6,达标投产复验,6.0.1,复验应在全部机组移交生产后,12,个月内进行。,6.0.2,复验应具备以下条件：,1,工程项目按设计要求全部建成；,2,机组性能试验项目全部完成；,3,初验发现的问题已整改闭环；,4,配套的环保工程已正常投入运行；,5,工程建设全过程项目文件整理工作已完成并移交归档；,6,质量监督各阶段报告中不符合项已闭环；,7,环境保护、水土保持、安全设施、消防设施、职业卫生和档案等已具备专项验收条件；,8,竣工决算已完成，并具备审计条件；,9,机组处于正常运行状态。,42,6,达标投产复验,6.0.3,复验的申请和验收应符合下列规定：,1,建设单位应向复验单位提出申请，按本规程附录,A,填写达标投产复验申请表，并提供下列项目文件：,1,）初验报告；,2,）本规程第,4,章中八个部分初验检查验收表；,3,）本规程第,4,章中八个部分初验强制性条文检查验收结果表（见附录,C,）；,4,）让步处理报告；,5,）初验检查验收“存在问题”整改闭环签证单。,2,复验单位应是上级发电集团公司或全国性电力行业协会；,3,由复验单位派出的现场复验组负责进行复验；,4,建设单位负责组织，监理、设计、施工、调试、运行等单位参加复验。,43,6,达标投产复验,6.0.4,复验应按本规程第,4,章中八个部分的“检验内容”逐条检查验收。,6.0.5,复验通过的条件应符合下列规定：,1,工程建设符合国家现行有关法律、法规及标准的规定；,2,工程质量无违反工程建设标准强制性条文的事实；,3,未使用国家明令禁止的技术、材料和设备；,4,工程（机组）在建设期及考核期内，未发生较大及以上安全、环境、质量责任事故和重大社会影响事件；,5,本规程第,4,章八个部分的检查验收表中“验收结果”不得存在“不符合”；,6,本规程第,4,章八个部分的检查验收表中，性质为“主控”的“验收结果”，“基本符合”率应不大于,5%,；,7,本规程第,4,章八个部分的检查验收表中，性质为“一般”的“验收结果”，“基本符合”率应不大于,10%,。,44,7,达标投产验收结论,7.0.1,通过达标投产复验的工程，现场复验组应按附录,B,编制达标投产复验报告，并附以下项目文件：,1,本规程第,4,章八个部分的检查验收表；,2,本规程第,4,章八个部分强制性条文检查验收结果表（见附录,C,）；,3,主要经济技术指标表（见附录,D,）；,4,让步处理报告；,5,初验存在问题“整改签证单”。,45,7,达标投产验收结论,7.0.2,复验单位应对复验报告及所附项目文件进行审核，审核通过后以公文的形式批准工程通过达标投产验收。,7.0.3,未通过复验的工程，现场复验组应提出存在问题清单，由建设单位组织参建单位分析原因、制定整改计划、落实责任单位和具体整改措施，整改闭环后，重新申请复验。,7.0.4,重新申请复验的工程，经原复验单位验收，仍可通过达标投产验收。,46,谢谢大家！,47,
