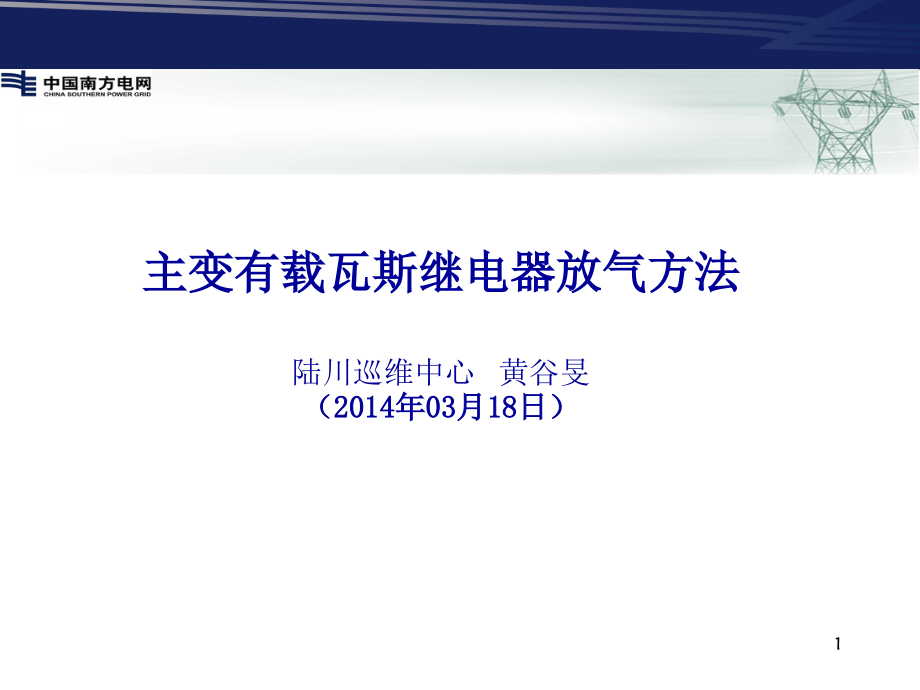

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,主变有载瓦斯继电器放气方法,陆川巡维中心 黄谷旻,（,2014,年,03,月,18,日）,1,一、根据,DL 572-2010,电力变压器运行规程：瓦,斯保护信号动作时，应立即对变压器进行检查，查明动作的原因，是否因积聚空气、油位降低、二次回路故障或是变压器内部故障造成的。如气体继电器内有气体，则应记录气量，观察气体的颜色及试验是否可燃，并取气样及油样做色谱分析，可根据有关规程和导则判断变压器的故障性质,2,若气体继电器内的气体为无色、无臭且不可燃，色谱分析判断为空气，则,变压器,可继续运行,，,并及时消除进气缺陷,。,若气体是可燃的或油中溶解气体分析结果异常，应综合判断确定变压器是否停运。,3,二、陆川巡维中心城南站、龙潭站主变由于有载分接开关切换频繁，有载轻瓦斯保护每隔,3,个月到半年时间就发生动作一次。,4,三、放气步骤：,1,、有载轻,瓦,斯保护信号动作,后，检查主变有无异常，,如,有载分接开关,气体继电器内有,无,气体，,如有气体,则应记录气量，观察气体的颜色,。将检查情况汇报调度。,5,2,、如果检查主变无异常，有载分接开关,气体继电器,内的,气体为无色,，根据所里的要求，由运行值班员进行放气处理。,则首先向调度申请将有载瓦斯动作跳闸出口压板退出。,6,3,、准备工具：,（,1,）一字螺丝刀一把,（,2,）小扳手一把,（,3,）干抹布或面巾纸一块,（,4,）,3,米绝缘梯一把,7,4,、如右图所示：,首先打开防雨罩,放气操作均应在足够,安全的距离内操作。,防雨罩,观察窗,8,5,、用一字螺丝刀扭开,瓦斯继电器顶盖螺丝。,9,6,、,打开顶盖。,（,图示放气阀门盖已,扭下,）,二次接线柱,总放气,阀门,探针：手动试验跳闸按钮,（需将红盖扭下）,放气阀门,10,7,、用干抹布或面巾纸,覆盖二次接线柱，,严防,在放气操作过程中误碰,二次接线，造成瓦斯保,护误动作。,11,8,、,首先,用手扭下放气,阀门盖，,然后,再用手或,小扳手缓慢打开（逆,时针）总放气阀门。,总放气,阀门,12,9,、通过观察窗可以,看到油面在缓慢升高，,气体在缓慢放出。,但气体全部排出后，,会有油从放气阀渗出，,此时关闭总放气阀门。,观察瓦斯继电器油位,恢复正常。,有油渗出,13,10,、扭上放气阀门盖，并将渗出油污清洁干净；,盖上,瓦斯继电器顶盖，扭,紧螺丝；,盖上防雨罩，收拾所有工具。,14,11,、检查轻瓦斯信号复归；,汇报调度处理情况，并申请,投入有载瓦斯动作跳闸出口压板。,至此放气工作结束。,15,谢谢！,16,
