门禁系统故障排除方法及常见问题处理
门禁系统故障的常见排除方法有四种，分别是：软件测试法、硬件指示灯法、
替换排除法与分离排除法

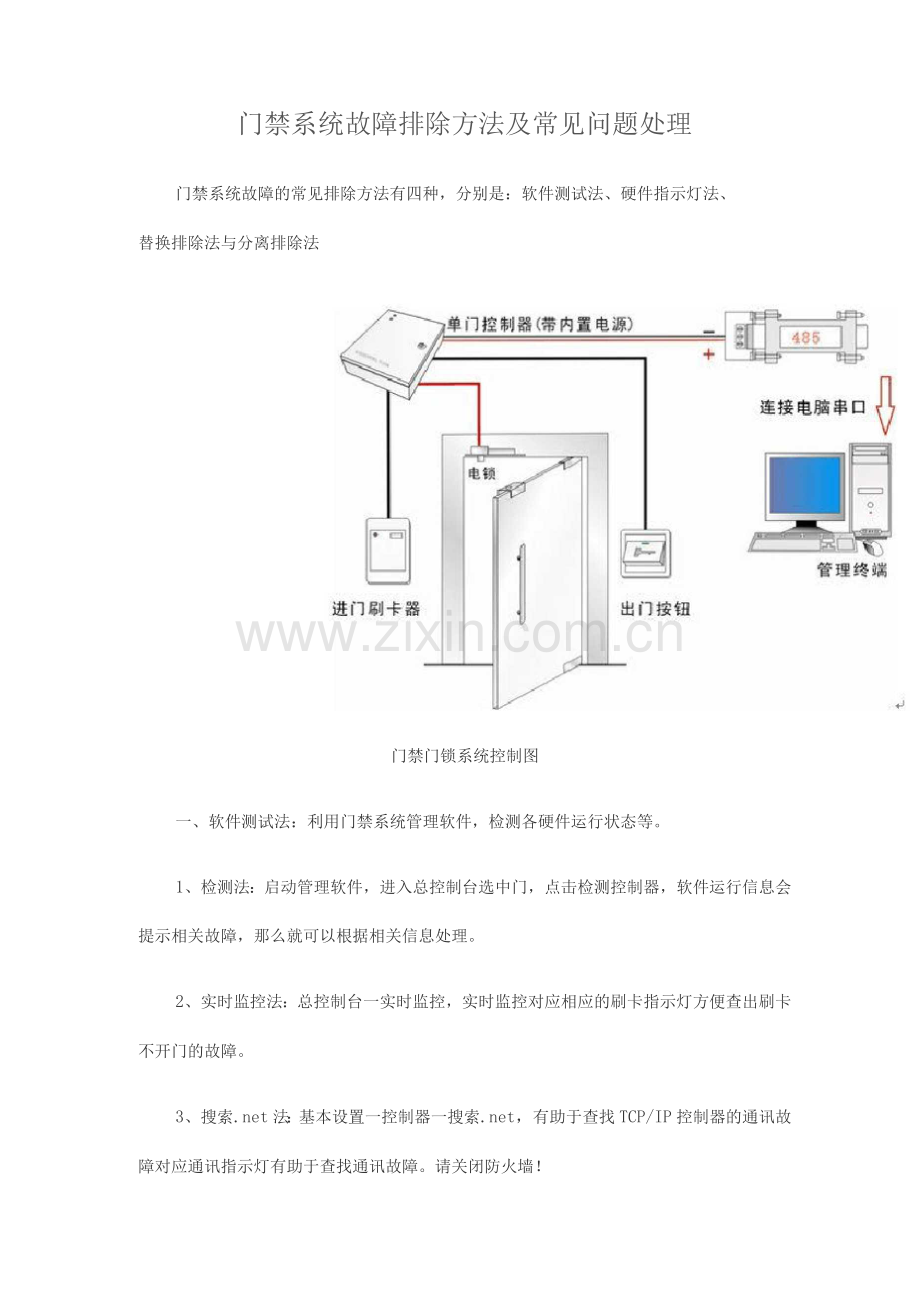

门禁门锁系统控制图
一、软件测试法：利用门禁系统管理软件，检测各硬件运行状态等。
1、检测法：启动管理软件，进入总控制台选中门，点击检测控制器，软件运行信息会提示相关故障，那么就可以根据相关信息处理。
2、实时监控法：总控制台一实时监控，实时监控对应相应的刷卡指示灯方便查出刷卡不开门的故障。
3、搜索.net法：基本设置一控制器一搜索.net，有助于查找TCP/IP控制器的通讯故障对应通讯指示灯有助于查找通讯故障。请关闭防火墙！
一1 一
二、硬件指示灯法：通电时查看各硬件部位的指示灯及CPU指示灯等。
1、通电时，我们可以看电源指示灯POWER ，CPU指示灯闪烁判断控制器是否处于工作状态。
2、刷卡时，我们可以看card灯判断是否有读卡数据传输到控制器。
3、按出门按钮，我们可以看继电器指示灯，是否咔嚓响一下，判断控制器继电器输出是否正常。
4、通讯操作时看TX和RX灯，TCP控制器Rx(Link)灯常亮标示接线大致没有问题。Tx灯闪烁表示正在通讯。
5、err灯闪烁代表控制器出现故障了，在软件检测获得详细信息。
6、视频控制器也可以看电源指示灯，ping时Rj45 指示灯是否交替闪烁。
7、485有源转换器有无闪烁可以判断电脑有无数据发送。
三、替换排除法：对不能判定的硬件，进行替换来排除故障。
1、设备替换法：这个只能参考，不能完全确定，因为，如果是某个环境或者因素引起的不一定会马上表现出来，就像人的慢性疾病有一个潜伏期，过段时间同样会引起问题出现，如果换下来的怀疑有问题的设备，单独检测没有问题，这可能是布线等环境干扰问题，应该积极地继续查找故障源。
2、电脑替换法：可以判断是否是客户的电脑或者操作系统环境、病毒问题，串输出或者设置不对。
消防及％
料展模块
度模下E个控制器
RS465
通田转换器
连接也@ ♦

RS232
控部器-芝鲍重他爽恋如壬既壹努虻_控制器/转换器读卡＜5- 8若薜碗擎股双纹啊建Stfi O.3T77»#ia上硕米内 控剽舞技欺，.&巽n噩蛔于sa阳业控制器
电镀 _粪芝畀菌也一魏琶！_9王志1*岸上材L _ =『 控制器
门禁消防报警系统图
附：门禁系统常见故障解决方法
通讯故障一：485门禁不通讯
解决步骤如下：
1. 检查485的通讯线是否存在短路或断路的情况；
2. 测量485通讯线两端的电压，在3V—5V之间为正常；
3. 查看软件端设置与电脑端是否对应。
4. 在总控台界面对控制器进行【检测控制器】操作，操作的同时观察485通讯转换器的状态指示灯是否闪烁。
5. 检测控制器序列号是否经过加密转换（专用加密工具可以还原）。
通讯故障二：TCP\IP控制器不通讯
解决步骤如下：
1. 查看控制器通讯方式。局域网选择【小型局域网】，跨网段时选择【中大型网络】。跨网段时首先要将控制器ip设置为控制器所在局域网的网络ip，包括IP地址、子网掩码、网关、DNS服务器等。然后在管理计算机上搜索.NET控制器并添加即可。
2. 在命令提示符中ping控制器的IP，看网络是否通。
3. 如果是跨网段，查看路由器端是否打开或IP绑定。
4. 用测线仪测量网线是否通畅。
5. 可以把控制器拿到电脑旁边，在一个局域网内测试通讯。确保计算机和门禁控制器自身没问题。
以上是两种设备不通讯故障的解决方法，下面是电锁故障的解决方法。
电锁故障三：电插锁不上锁
解决步骤如下：
1. 首先检查接线是否正确。
2. 用万用表测量电插锁两端的电压是否在11.5V以上。
3. 检查电插锁磁片是否有磁性或是否错位。
4. 若以上办法都不行，将锁返回检测维修。
电锁故障四：电磁锁不上锁或吸力不足
解决步骤如下：
1. 检查接线是否正确。
2. 测量电锁两端电压是否在11.5V之上。
3. 检查锁体和吸片之间接触是否完全和充分。可以稍微调解下吸片的固定螺母，使吸片有一定的活动空间。
电锁故障五：电插锁或电磁锁长时间不上锁
解决步骤如下：
1、首先检查门禁开门延时设置，一般开门延时设置在6秒以内，同时可根据闭门器速度适当调节延时，保证延时长于闭门器闭门时间即可。
2、联网门禁延时调节办法：
a、在软件上设置开门延时。
b、调节锁控电源的延时旋钮。
c、调节电插锁侧面的延时跳线冒。
—6 —
