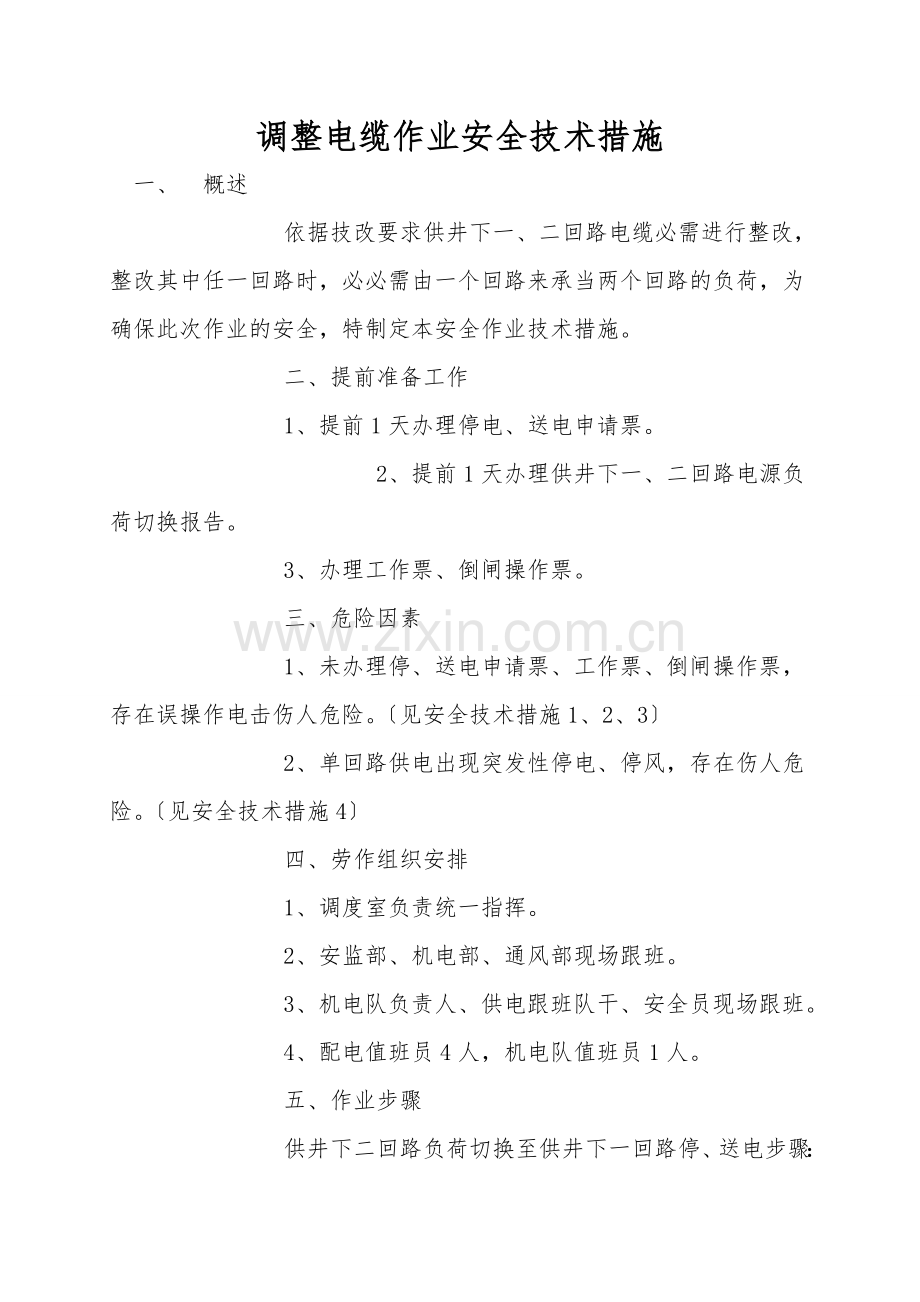

调整电缆作业安全技术措施
一、 概述
        依据技改要求供井下一、二回路电缆必需进行整改，整改其中任一回路时，必必需由一个回路来承当两个回路的负荷，为确保此次作业的安全，特制定本安全作业技术措施。
        二、提前准备工作
        1、提前1天办理停电、送电申请票。
            2、提前1天办理供井下一、二回路电源负荷切换报告。
        3、办理工作票、倒闸操作票。
        三、危险因素
        1、未办理停、送电申请票、工作票、倒闸操作票，存在误操作电击伤人危险。〔见安全技术措施1、2、3〕
        2、单回路供电出现突发性停电、停风，存在伤人危险。〔见安全技术措施4〕
        四、劳作组织安排
        1、调度室负责统一指挥。
        2、安监部、机电部、通风部现场跟班。
        3、机电队负责人、供电跟班队干、安全员现场跟班。
        4、配电值班员4人，机电队值班员1人。
        五、作业步骤
        供井下二回路负荷切换至供井下一回路停、送电步骤：
        1、各部、室负责人、作业人员到达作业岗位后，等待调度室停电命令。
        2、井下中央配电室值班员接到调度室命令后，依据停电票、工作票、倒闸操作票内容、做以下停电内容。
        3、作业前劳保用品穿戴齐全。〔穿绝缘鞋、绝缘服、戴绝缘手套〕
        1〕将下井二回路高关〔分开关42#、43#〕断路器断开，挂停电牌。
        2〕将下井二回路高关〔总开关40#〕断路器断开-拉开隔离开关，挂停电牌。
        3〕将高开〔41#联系柜〕开关合上，挂送电牌。
        4〕将下井二回路高关〔分开关42#、43#〕开关合上，挂送电牌。
        5〕送电后待设备运行正常后，通知地面配电值班员将开关柜下井二〔10-716〕分断路器---置分断闭锁-分下隔离---分上隔离---置检修档---装设接电线---挂停电牌。
        4、停电后通知调度室，开始调整二回路电缆。
        5、调整电缆前作业人员严格执行停电-验电-放电-装设接电线-挂停电牌的规程，确认无电后方可作业。
        供井下一回路负荷切换至供井下二回路停、送电步骤：
        1、各部、室负责人、作业人员到达作业岗位后，等待调度室停电命令。
        2、井下中央配电室值班员接到调度室命令后，依据停电票、工作票、倒闸操作票内容、做以下停电内容。
        3、作业前劳保用品穿戴齐全。〔穿绝缘鞋、绝缘服、戴绝缘手套〕
        1〕将下井一回路高开〔分开关37#、38#、39#〕断路器断开，挂停电牌。
        2〕将下井二回路高关〔分开关42#、43#〕断路器断开，挂停电牌。
        3〕将下井一回路高开〔总开关36#〕断路器断开--拉开隔离开关，挂停电牌。
        4〕通知地面配电值班员将开关柜下井二〔10-716〕拆掉接电线--置工作档--合上隔离---合下隔离---合断路器--挂送电牌。
        5〕将下井二回路高关〔总开关40#〕合上隔离开关--断路器合上，挂送电牌。
        6〕将下井一回路高关〔分开关37#、38#、39#〕开关合上，挂送电牌。
        7〕将下井二回路高关〔分开关42#、43#〕断路器合上，挂送电牌。
        8〕通知地面配电室值班员将开关柜下井一〔10-717〕停电：分断路器---置分段闭锁---拉下隔离---拉上隔离--置检修档---挂接电线。
        4、停电后通知调度室，开始调整一回路电缆。
        5、调整电缆前作业人员严格执行停电-验电-放电-装设接电线-挂停电牌的规程，确认无电后方可作业。
        恢复供井下一、二回路负荷停送电步骤：
