矿井主风机挂网试运转安全技术措施
南翼风井主通风机已安装调试结束，经领导研究决定于9月6日8点班8:00-10:00进行风机挂网试运转。为确保风机试挂网运行期间安全，特编制如下安全技术措施。
一、矿井通风系统现状
矿井共有3个进风井，1个回风井，即主井、副井、技改井进风，南翼风井回风。南翼风井主扇现有1#风机为FBDCZ№16/2×75型轴流式对旋通风机，风量范围1296-3120m³/min，风压范围940-2586pa；2#风机为FBCDZ-6-№17,额定风量1320-4500m³/min，风压116-2237pa。主〔备〕扇配备型号为YBFe355S-6型电机，额定转速980r/min，额定电流141/85A，电压380/660V，额定功率75Kw×2。
目前运转2号主扇，主扇运行风叶角度为42°/39°，水柱计读数为1300Pa，电流90/92A，电压400V，等积孔为1.55m2。矿井必需要风量为2522 m3/min，矿井实进风量2819m3/min，矿井总回风量2896m3/min。
挂网后，升级为两台FBCDZ№23/2×200kw型轴流式对旋通风机，主〔备〕扇配备型号为YBF2 355L2-8电机各一台，额定功率为2×200Kw，额定电压为660V，转速为740r/min。
二、主要通风机前期准备工作进展状况
1、主要通风机的风硐、安全出口的正反向风门、防爆盖、双回路的供电线路、配电设备、变频装置、在线监测、启动装置等全部安装完毕，符合要求。

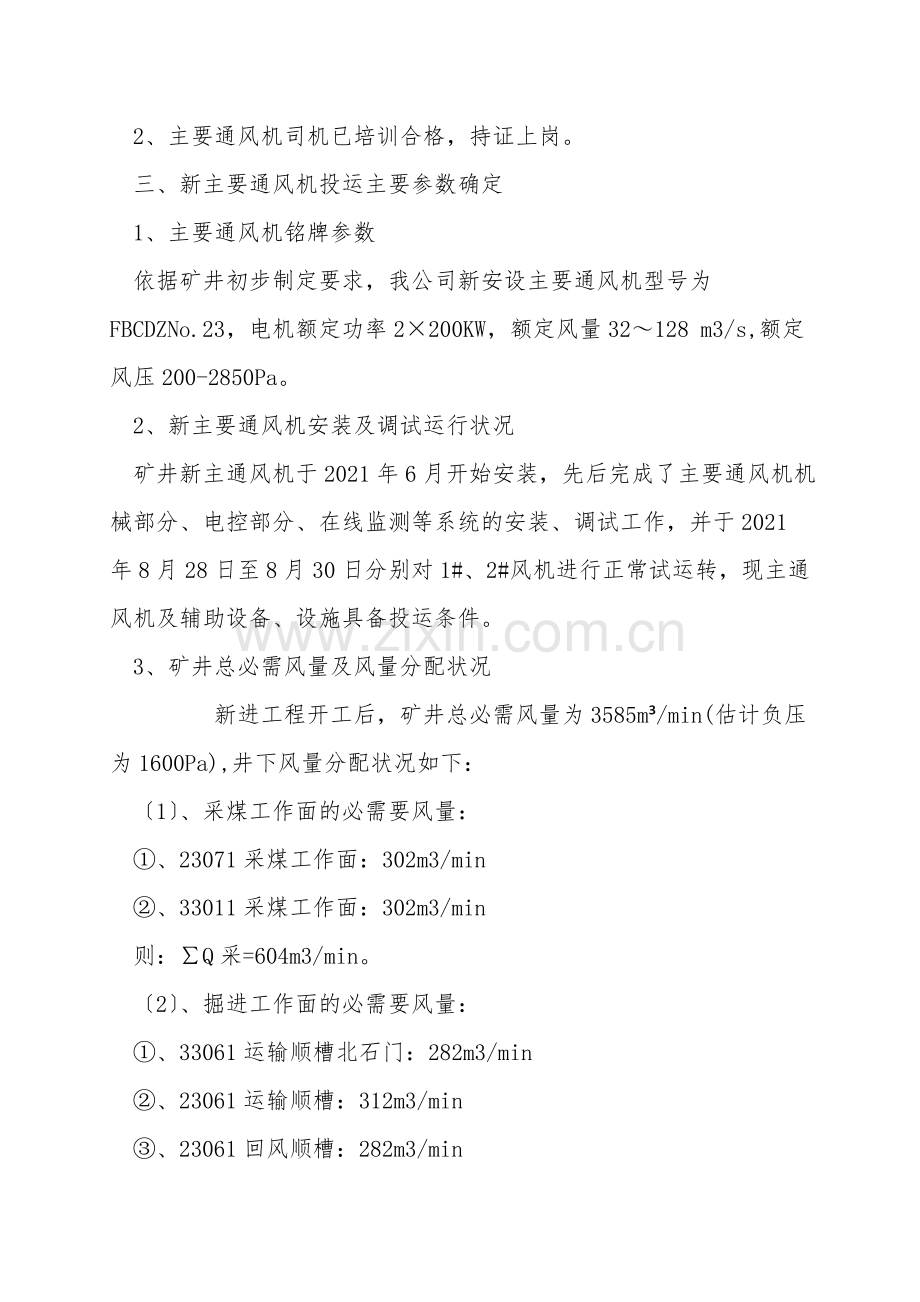

2、主要通风机司机已培训合格，持证上岗。
三、新主要通风机投运主要参数确定
1、主要通风机铭牌参数
依据矿井初步制定要求，我公司新安设主要通风机型号为FBCDZNo.23，电机额定功率2×200KW，额定风量32～128 m3/s,额定风压200-2850Pa。
2、新主要通风机安装及调试运行状况
矿井新主通风机于2021年6月开始安装，先后完成了主要通风机机械部分、电控部分、在线监测等系统的安装、调试工作，并于2021年8月28日至8月30日分别对1#、2#风机进行正常试运转，现主通风机及辅助设备、设施具备投运条件。
3、矿井总必需风量及风量分配状况
    新进工程开工后，矿井总必需风量为3585m³/min(估计负压为1600Pa),井下风量分配状况如下：
〔1〕、采煤工作面的必需要风量：
①、23071采煤工作面：302m3/min
②、33011采煤工作面：302m3/min
则：∑Q采=604m3/min。
〔2〕、掘进工作面的必需要风量：
①、33061运输顺槽北石门：282m3/min
②、23061运输顺槽：312m3/min
③、23061回风顺槽：282m3/min
④、33051回风顺槽：282m3/min
九月计划新进工程：
    ①、32副下山：282m3/min
    ②、33061运输顺槽南石门：282m3/min
    掘进工作面所必需总风量为：∑Q掘 =1722m3/min
〔3〕、井下硐室必需要风量：
9个独立通风的硐室：
2米绞车房配风：80m3/min
1.6米绞车房配风:80m3/min
23采区变电所配风：100m3/min
33轨道下山车房配风：80m3/min
33采区变电所配风：100m3/min
33泵房配风:100m3/min
二水平泵房配风：100m3/min
∑Q硐＝Q硐1＋Q硐2＋Q硐3＋…＋Q硐n＝640m3/min。
〔4〕、其它用风地点用风量：
∑Q其它＝(∑Q采+∑Q掘+∑Q硐)×
     ＝〔604+1722+640〕×
取∑Q其它＝151m3/min
〔5〕、矿井必需要风量计算如下：
Q必需=〔∑Q采＋∑Q掘＋∑Q硐＋∑Q其它〕×K矿通　　

 = 3585m3/min
4、新主要通风机投运时可能出现的问题及应对措施

可能出现结果
应对措施
矿井实际进风量大于推测风量
下调主扇运行频率
矿井实际进风量小于推测风量
上调主扇运行频率
其他非技术类状况
见新主扇运行意外状况处理预案
三、矿井新主要通风机挂网投运程序
1、成立矿井主要通风机投运调度指挥部，机构设置如下:
〔1〕、成立新风机挂网指挥部，指挥部设在公司调度中心
总    指    挥：李灵杰
副 总 指 挥：苏照秋 王振红 马卫东 陈文武 范景珠
指 挥 部 成 员：王红勋 张国轻 穆志军 邵进子 王长川
                李雪平 李留全 李保中 赵川子 郭永卿
                李和平 刘永珍 常社会 涂国庆 杨红兵
                周红军 胡占英 王继伟 张建三 张胜利
〔2〕、指挥部下设地面主通风机组、测风与瓦斯检查排放组、技术组、物资供应组、通讯确保组、安全组、后勤确保组七个工作组
地面主通风机组组长：穆志军   测风与瓦斯检查排放组长：李雪平
    生产调度组组长：王红勋       物资供应组组长：张建三
通讯确保组组长：郭永卿       安全组组长：张国轻
后勤确保组组长：王继伟
2、矿井主要通风机投运调度指挥部工作使命
〔1〕、总指挥：李灵杰统一指挥矿井主要通风机投运时通风系统调整工作，下达主要通风机投运时全矿停产、人员撤离升井、井下停电、地面局扇停运、矿井主要通风机投运、送电、排放瓦斯、恢复生产等命令。
〔2〕、副总指挥：苏照秋协助总指挥做好通风系统调整前后通风系统信息整理及分析汇总工作和矿井主要通风机工况点合理性、矿井风量及其它参数分析确定、实时观察矿井负压、并向指挥部反馈主要通风机工况主要信息等指挥工作。负责井下停电、矿井主要通风机投运、送电、排放瓦斯、恢复生产等指挥工作。
〔3〕、副总指挥：王振红担任矿井主要通风机现场总指挥，按照指挥部的命令，现场指挥组织矿井主要通风机运转时的现场工作。协助总指挥做好安全指挥中心和调度中心的工作，全矿停产、人员撤离升井、恢复生产等指挥工作。
〔4〕、指挥部成员按总指挥的要求及措施安排要求做好各自范围内的工作。
3、成立以下专业工作组：
第一组 地面主通风机组
现场负责人：穆志军
负责按照指挥部的命令，现场指挥、组织矿井主要通风机挂网试运转时的现场工作，实时观察矿井负压，及时分析主要通风机工况合理性，并向指挥部反馈主要通风机工况及矿井负压主要信息。
组长：穆志军
成员：吕新会 吕喜恩 贾端阳 郭保国 风机厂家人员
使命范围：
1〕负责主要通风机风机供电系统的检查工作；
2〕负责风井主要通风机、电动机、风井防爆门等附属设施的检查工作；
3〕负责执行系统调整时指挥部下达的主要通风机启动命令；
4〕负责执行系统调整时指挥部下达的主要通风机风机工况调节命令〔风量、变频及负压的调节工作〕；
5〕负责系统调整前后风机、电动机等有关参数的记录、分析和汇报工作。
第二组：测风与瓦斯检查排放组：
组长：李雪平
成员：常社会 袁国强 刘高兴 王 欢
使命范围：
1〕负责矿井主要通风机投运期间矿井总回风量，并做好有关参数的记录和汇报工作。
2〕如测风人员在观测点测量风量后，与风量计划误差较大时，马上向指挥部申请调节风量；
3〕 负责矿井主要通风机挂网试运转结束后，井下各机电设备安装点、硐室的瓦斯浓度观测、各掘进巷道及局部通风机四周10米范围内瓦斯浓度的观测工作；
4〕负责矿井主要通风机投运正常后各采掘工作面的瓦斯排放工作；
5〕瓦斯排放工作结束后井下所有巷道瓦斯检查及汇报工作。
第三组 生产调度组：
组长：王红勋
成员：樊斌子 尹老闷 焦荣军 张文杰 调度值班员
使命范围：
1〕、接指挥部停产命令后检查各生产队组停产落实状况；
2〕、停产后各队负责要对所辖区工作地点及巷道进行一次冲洗，确保无煤尘堆积现象，要坚持先冲巷后排水的原则。
3〕、试运前要提前组织人员对各掘进面的积水进行排干，并对积水深处进行挖底工作，以确保试运结束后快速恢复生产。
4〕、接指挥部恢复生产命令后现场指导各生产队组快速恢复生产。
第四组、物资供应组：
组长：张建三
成员：吕联军   周元章   何 飞
使命范围：
负责矿井主要通风机试运前有关材料的物资供应确保。
第五组、通讯确保组：
组长：郭永卿
成员：调度值班员、监控值班员、监控修理员
使命范围：
1〕、确保井上下生产 的畅通；
2〕、负责主要通风机监测参数的传输工作；
3〕、负责井下监测监控系统的正常运行；
4〕、确保地面 的畅通，负责主要通风机房与指挥部的通讯畅通；
第六组、安全组：
组长：张国轻
成员：郑林伟   刘 邓   安检员
使命范围：
1〕、负责监督检查各项安全措施的落实状况；
2〕、矿井主要通风机试运期间出入井人员的管理。
