基础钢筋计算.pptx

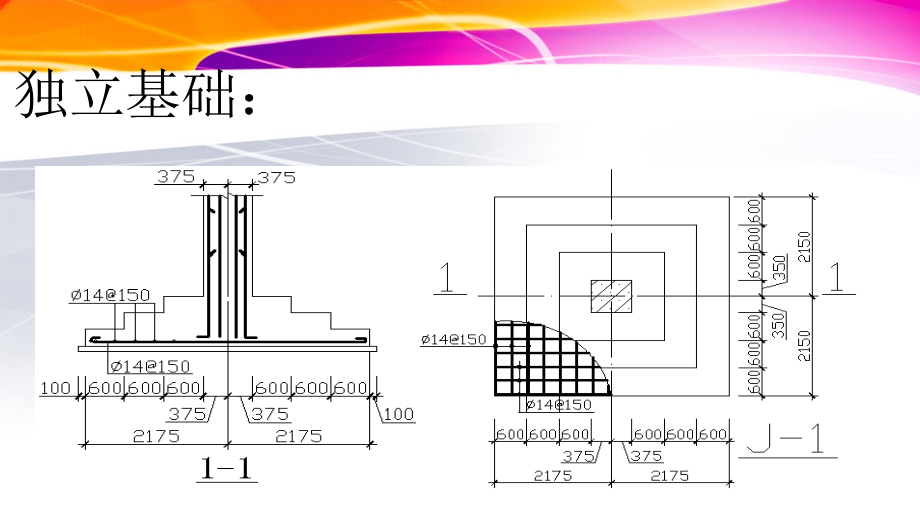

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,一、概述,基础按构造形式分为独立基础、条形基础、桩基础和满堂基础。满堂基础又分为筏形基础和箱形基础。,独立基础：,条形基础：,桩基础：,满堂基础中的筏形基础：,满堂基础中的箱形基础：,二、独立基础,1、独立基础编号,2、注写独立基础截面竖向尺寸,3、注写独立基础配筋,（1）注写独立基础底板配筋,以B代表各种独立基础底板的底部配筋；,X向配筋以X打头，Y向配筋以Y打头注写，当两向配筋相同时，则以X&Y打头注写。,（2）注写杯口独立基础顶部焊接钢筋网，以Sn打头引注杯口顶部焊接钢筋网的各边钢筋。,（3）注写高杯口独立基础的杯壁外侧和短柱配筋。以O代表杯壁外侧和短柱配筋。注写方式：角筋/长边中部筋/短边中部筋，箍筋（两种间距）,4,、独立基础钢筋构造情况总结,矩形独立基础钢筋构造要点,s,是钢筋间距，第一根钢筋布置的位置距构件边缘的距离是“起步距离”，独立基础底部钢筋的起步距离不大于,75mm,且不大于,s,2,。,钢筋计算公式（以,X,向钢筋为例）,钢筋长度,x,2c,钢筋根数,y,2min,（,75,，,s/2,）,/s,1,圆形独立基础钢筋构造要点,-,双向正交配筋,双向正交配筋的计算公式，以,X,向最下一根钢筋为例,X,向最下一根钢筋所在位置的弦长,2sqrtR,2,(R,hg),2,h,g,min(75,s/2),因此，,X,向最下一根钢筋长度其弦长一两端保护层,2sqrtR,2,(R,h,g,),2,2c,圆形独立基础钢筋构造要点,-,放射状配筋,径向钢筋长度圆形独立基础直径两端保护层,D,2c,径向钢筋根数：,径向钢筋的根数按半圆周长计算即可，另半周长的钢筋是由这些钢筋延伸过去的。径向钢筋根数,3.14(Rc),s,。,环向钢筋长度环向钢筋所在位置的圆周长。,环向钢筋根数,Rmin,（,75,，,s/2,）,s,双柱独立基础底板顶部钢筋构造,双柱独立基础底板顶部钢筋，由纵向受力筋和横向分布筋组成,（,1,）纵向受力筋：,长度分两批，布置在柱宽度范围内纵向受力筋，长度为柱内侧边起算加两端锚固,l,a,;,布置在柱宽度范围以外的纵向受力筋，长度为柱中心线起算加两端锚固,l,a,。,根数由设计标注。,（,2,）横向分布筋：,横向分布筋长度纵向受力筋布置范围长度加两端超出受力筋外的长度（此值取构造长度,150,）,横向分布筋根数在纵向受力筋的长度范围布置，起步距离按“分布筋间距,2”,考虑。,5、例题：,有梁式条形基础,无梁式条形基础,有梁式条基除了计算基础底板横向受力筋与分布筋外，还要计算梁的纵筋以及箍筋,三、条形基础,条形基础钢筋的计算,受力筋的计算：,1,、条基宽度,-2*,保护层,+6.25d*2,若，条基宽度大于等于设定值（受力筋长度计算的设定值）时，,2,、,0.9*,边长,（,条基宽度,）,分布筋的计算：净长,-,保护层,+,弯钩,需要注意的：条基的相交形式对分布筋长度计算以及对根数计算的影响,当基础底板宽度,b,大于或等于,2500mm,时，底板的横向受力钢筋长度,L,可按,0.9L,交错布置，并应满足关于截断钢筋对延伸长度的要求,
