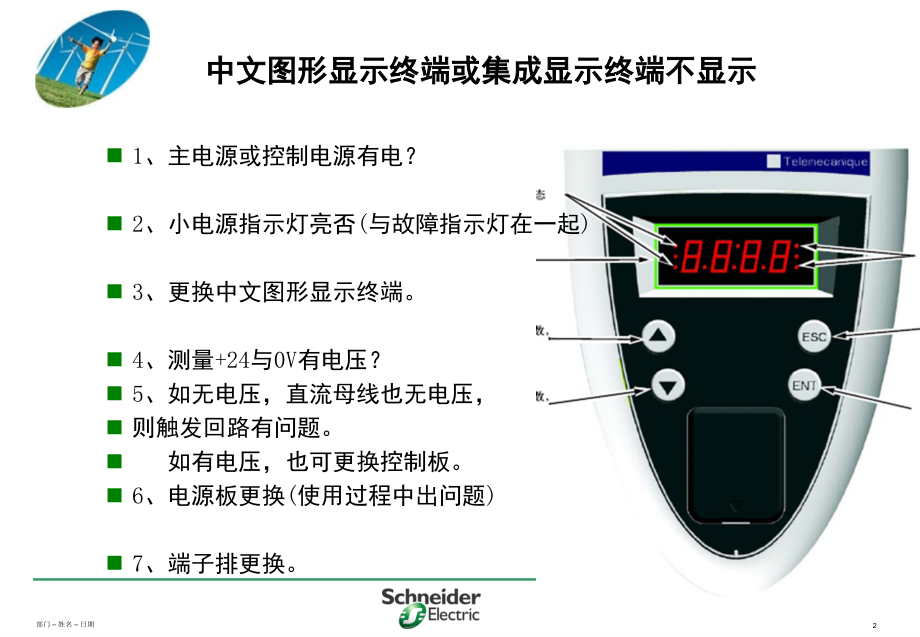

标题,部门,姓名,日期,正文标题,内容,文字,文字,文字,*,*,标题,正文标题,内容,文字,文字,文字,施耐德电气,ATV71/61(F),故障对策,周耿,18627988951,中文图形显示终端或集成显示终端不显示,1、主电源或控制电源有电？,2、小电源指示灯亮否(与故障指示灯在一起),3、更换中文图形显示终端。,4、测量+24与0V有电压？,5、如无电压，直流母线也无电压，,则触发回路有问题。,如有电压，也可更换控制板。,6、电源板更换(使用过程中出问题),7、端子排更换。,模拟输出的一些问题,1、模拟量输出的最大值、最小值的调整：可通过修改AOx的最小值标定、最大值标定来实施。,2、2010-11-01，柳州化工厂有一台ATV71HC13N4的变频器，改造项目，要使用两个模拟量输出，模拟线约有200米，AO2显示正常，而AO1,AO3均显示不正常，送到DCS后基本为0。,对策:加装隔离器,无频率给定时显示有频率,故障现象：没有频率源给定，但变频器显示有频率给定。,故障原因：最低频率设有值,故障处理：1、把最低频率改为0；,2、恢复出厂设置,有频率给定时显示无频率给定,ATV61会出现此情况，因为1.7的给定切换，出厂值为rcb=LI3,Fr1b=AI2，如果想用AI1给频率，而LI3为1，虽然AI1有值，但实际上给定频率是AI2，就是恢复出厂值也没用，因为ATV61的出厂值不好，不如ATV71。,故障记录1：2010-09-06，湖南衡阳三安矿业有一台ATV61HC13N4的变频器，给定为AI1,AI1有5V电压，但给定频率为0，回复出厂值也无效，检查发现LI3为1，AI2为0，只有把1.7里的给定切换RCB改为Fr1，Fr1b设为no,OK。,故障记录2：2012-04-20，湖南株洲冶炼厂有一台ATV61的变频器，由于有一选择开关LI3置于1，虽然AI1有值，但输入频率为0，把LI3置于0后OK。或把1.7应用功能给定切换RCB改为Fr1，Fr1b设为no，ATV61不好。,输入电流不平衡,故障记录1：2006-09-18，宜都东阳光生物制药的水厂有一台,ATV38,的250,KW,的变频器，输入电流很不平衡。,电流分别是黄电缆,330,A,兰电缆,370,A,红电缆,294,A,。,于是把兰电缆与红电缆互换，互换后兰电缆的电流仍为,370,A,红电缆的电流仍为,294,A,。,于是可得出结论，造成电流不平衡的原因不在变频器的内部，而在变频器的外部。因为如果变频器的内部有问题的话，则把电缆互换后，电流不应该随电缆“走”。,后来得知，用户把国产的输入电抗器更换了一台，仍为国产的，效果很明显，但还有一点不平衡，但用户已能接受。,输出电流不平衡,2012-05-10，江西景德镇的黑猫集团有一台132KW的ATV61的变频器，运行时的电机电流不平衡，带有国产的电机电抗器，还有SCF2报警，建议短接后观察效果。现场联系人：熊工：13879891091,电机烧1/2,故障记录1：2010-03，宜都东阳光生物制药的搅拌罐共有11台630KW，690V的ATV71的变频器，均有电机电抗器，依次烧了有7台电机，对地短路，槽口内匝间短路。每次烧了电机，我们都去人看一下，跟用户解释一次。电机为上海品星电机厂。后来证实是电机质量不行，更换电机后OK。,故障记录2：湖南衡阳三安矿业有6台渣浆泵，355KW,315KW,250KW各2台，660V，电缆长约80米，有施耐德电机电抗器。依次烧了6台电机，电机为河北衡水电机厂的，H级绝缘，变频电机。,故障记录3：2012-03，牡丹江恒丰纸业有一台ATV61HC40Y变频器，经常烧电机，相间短路。电机电缆2根并联，长约15米，无电机电抗器。最后增加电机电抗器后OK。,电机烧2/2,故障记录4：2012-05，湖南衡阳三安矿业有2台ATV71HC20N4变频器烧电机，只断续运行了3个月。电机电缆长约8米，进线、出线均有电抗器，最后打开电机内有水，可能安装前放在外面进了水了。,故障代码的查看,1、,使用中文图形显示终端，在1.10诊断中，可查看,“,故障历史记录,”,部分。,2、通过,PowerSuite(Somove),软件在线后，点击,“,Faults,”,出现故障历史记录，最多为8个记录。,AI2F,AI2,输入故障1/2,原因：模拟输入AI2的信号不一致。,对策：1、检查模拟输入AI2的接线情况及信号值。,2、如信号及接线均正常，则可更换控制卡。,AI2注意点1,AI2,在接受电流信号时，正常的阻抗很小。,当变频器通电后，,AI2,的阻抗很小；而当变频器未通电时，,AI2,的阻抗很大。,Example:,有些用户把一个4-20,Ma,的信号串联给两台或两台以上,的变频器，而正常使用时只用一台，而另一台作为备用，可,能停电。此时,ATV71,就有点问题，必须有电。,BLF:制动逻辑故障,故障说明：当制动逻辑控制使用时，制动器没有达到其松开电流。,经过BRR+100ms后，转矩电流没有达到刹车释放电流IBR；或在5*tra(转子时间常数)都没有形成励磁电流。就报BLF。,BLF:制动逻辑故障,故障原因：1、IBR设置不正确；,2、电机励磁部分坏；,3、自整定后的值不正确（在专家级下检查TRM）。,故障对策：1、检查变频器、电机的连接；,2、检查电机的绕组；,3、检查IBR,IRD，BEN,BRR(增大)的设置；,BLF:制动逻辑故障,故障记录:十堰华昌达在重庆汽车调试时，有抱闸控制，但把制动控制放在PLC里，松抱闸的条件是频率达到3Hz，施耐德的变频器不能这样做，别的变频器有些可这样做。要设电流达到多少A松抱闸。,BOF:,制动电阻过载,故障说明：制动电阻两端的电压过高。,故障原因：制动电阻器处于过高的电压之下。,故障对策：1、检查制动电阻器的大小并让其冷却下来；,2、检查制动电阻功率值BRP，制动电阻值BRU等参数。,BRF:,制动故障,故障说明：,故障原因：制动器返回触点,（一般定义为,LIx）,与制动命令不符。,BRF:,制动故障,故障对策：1、检查反馈电路及制动逻辑电路；,2、检查报闸制动器的机械状态；,3、检查参数BCI,BLC,BRT,BET。,BUF:,制动单元故障,故障说明：此故障只在大于90KW的变频器上出现；当制动单元的输出侧有一个短路电流时报此警。,故障原因：1、制动模块内有短路现象；,2、制动电阻短路；,3、对地短路；,4、BRA=NO，而没有制动电阻。(BRA=YES出厂值),5、V1.1变频器，制动分配设置为R2，易报此警。,6、制动单元使用非施耐德的产品，又使用制动逻辑控制时。,对策：1、检查制动单元及制动电阻的接线；,2、检查变频器的配置。,CFF:不正确的配置错误,故障说明：当变频器刚上电时，如它发现一个错误的配置，则触发CFF报警。,故障原因：1、可选卡的更换或移走（I/O,ENCODE,COM,Application等）；,2、用不同功率的控制卡更换；,3、电流配置不协调。,4、刚做完软件升级。,对策：1、检查有无卡错误；,2、是否有故意更换/移走卡；,3、返回出厂设置或恢复以前的配置。,4、更换控制板(马达控制卡)。,CFI:无效的配置,故障说明：,变频器中的配置不一致时就报警，如无效的参数值，功能配置不兼容等。一旦正确的配置下到变频器中，此故障会自动复位。,故障原因：通过串口下载的配置不一致（如参数超范围等）。,对策：1、检查先前加载的设置；,2、重新加载正确的配置。,3,、恢复出厂设置,故障记录,1:2013-12-15,，云锡在调试,ATV61F,时报此警，使用,Modbus,通讯，把只读参数发一命令，地址错误。,CLI:电流限幅(不算报警),故障原因：电机电流超过电流限幅值CLI。,故障对策：1、检查参数CLI.,2、减小电机电流.,3、改变电机控制类型。(U/F二次方比节能模式好,ATV61),4、修改SPG,SIT,SFC(SPG减小)。,5、减小UFR。,6、检查输入频率是否变化太快。,7、检查电机控制类型，最好用V/F方式(ATV61可用U/F二次方)。,8、检查电机是否良好,CNF:通讯网络故障,故障说明：可选通讯卡与,PLC,之间的通讯中断。,故障原因：可选通讯卡与,PLC,之间的通讯故障。,对策：1、检查电磁兼容性；,2、检查布线；,3、更换可选卡；,4、从,“,diagnostic,”,获得更多信息；,5、检查通讯参数（特别是通讯延时）,6、如通讯卡未使用，则可设置,CLL=NO。(CLL,通讯故障管理，出厂值为自由停车),7,、,DP,卡,VW3A3307S371,的,PPO5,好像不能使用，否则会报警。周西朋,13939995590,COF:CAN错误,故障说明：变频器与PLC之间采用CANOPEN通讯时，通讯中断；或CI带变频器采用Canopen总线时，通讯中断。,故障原因：1、CANOPEN总线通讯中断；,2、子线CANOPEN通讯中断；,3、程序中的超时设计太小；,4、变频器的接线端子坏。,对策：1、检查通讯总线；,2、检查监视菜单中的错误代码(NMTS应为Operational,而不是Pre-OP;运行指示灯应常亮)；,3、检查PLC中的程序（超时值）,ENF:,编码器反馈故障,故障原因：编码器的测量值与反馈值的差大于FRS的4%。,对策：1、检查接线，确认编码器的类型，是PNP或NPN，因不同,的类型有不同的接线图。,2、检查时报警，可把A与A-，B与B-互换再作检查。,3、如编码器与电机的距离较长，则要使用长线性的编码,器，另两种编码器的距离较短。,ENF:,编码器反馈故障,Example:2010-09-28，信阳钢铁厂3#转炉，测试编码器时，刚开始时，监视里的“测量输出频率”为0，这时编码器检查肯定测试不过去。只有当“测量输出频率”的值与输出频率大小、方向均一致时，编码器检查才能通过去。或者通过通讯W5611字也可，要有值才可以。编码器测试时，网络控制也可以。,EPF1:外部逻辑输入故障(逻辑输入),故障说明：1、只有一逻辑输入设为外部故障，此故障才会出现；,2、出现故障时，停车类型可配置；,3、逻辑输入的有效时间为2ms。,故障原因：1、故障原因来自外部电路；,对策：1、检查引起外部故障的外部电路；,2、检查参数ETF(外部故障)，必要时可取消。,3、做I/O诊断。,EPF1:外部逻辑输入故障,历史纪录1：更换控制板；更换I/O端子。,历史纪录2：VHP有LI5来作为外部逻辑输入故障的监视，内部线路已接好，如泵、风机的断路器跳闸，LI5置0，报外部故障警。设置与出厂值不一样。,EPF2:外部通讯故障,故障说明：此故障由通讯或应用程序产生；,出现错误时，停止类型可配置；,特别注意：,Controller Inside,卡，,Etherent,Devicenet,卡能出现,EPF2,故障。,故障原因：1、由通讯或应用程序产生。,2、在,DeviceNet,配置软件中，双击,ATV71/61,的图表，把,“,Device Net Parameter,”,下载到变频器中，可能出现,EPF2,报警。详见卡的说明书。,3,、在,DeviceNet,配置软件中，参数配置不正确，可引起此报警。,EPF2:外部通讯故障,对策：1、检查引起故障的外部原因；,2、检查通讯参数。,3、复位时可恢复出厂值，再用产品复位功能复位。,历史记录1：2010-05-25，上海东竟在内蒙的一个项目中使用DeviceNet卡，网络连通后报此警，停电复位无效，input/output sizes 不对，最多为8。即最多4个参数可作为通讯。联系人：奚劲松：13301808690.,历史记录2：2011-07-05，十堰一用户使用Device-net卡做通讯，也报此警，后来把Device-Net的配置参数修改了OK。改的参数有：input sizes/output sizes，由4改为8；组建的属性也由72改为101。,EPF2:外部通讯故障,历史记录3：2011-11-05，Device-net通讯，设置好后，系统停电后，Device-net模块报77报警，但变频器正常。后把变频器的通讯字节数由8改为4后OK，但组建属性不知。,历史记录4:2012-05-13，云南红河一用户在配此设置时，由于“Devicenet Interface Object”里的Pollprodpath,Pollcpnspath的选项没有改成IO Scanner，也会报此警，改后OK。即通信扫描仪组件要改为100，101.,FCF1:,输出接触器未打开,故障说明：当使用输出接触器时，它的辅助触点要接到变频器的逻辑输入上。随着运行、停止信号，此功能能检测接触器的开闭状态。,故障原因：当条件要输出接触器断开时，而输出接触器还处于闭合状态。,对策：1、检查接触器及布线；,2、检查反馈电路；,3、检查参数 RCA,DBS,DAS。,FCF2:,输出接触器未闭合,故障说明：当使用输出接触器时，它的辅助触点要接到变频器的逻辑输入上。随着运行、停止信号，此功能能检测接触器的开闭状态。,FCF2表示输出接触器未闭合，此故障能被一个简单的、可循环的运行命令复位。,故障原因：输出接触器要求闭合时，仍保持断开状态。,对策：1、检查接触器及布线；,2、检查反馈电路；,3、检查参数 RCA,DBS,DAS。,HDF:,IGBT,短路,故障说明：IGBT出现短路电流时，变频器功率大于90KW。,早期版本V1.2IE08(ATV71),V1.2IE05(ATV61)软件有问题，容易报此警。,故障原因：1、输出侧短路或接地；,2、IGBT短路。,对策：1、检查电机的绝缘、接线情况；,2、用1.10诊断菜单测试IGBT；,3、更换电源板、门触发板、IGBT。(IGBT故障一般电源板也已坏。),ILF:,可选卡内部连接故障,(,通讯卡内部,),故障说明：当可选卡与变频器的通讯中断时，报此警。在1.11软硬件识别中，选件卡1显示：未知卡。,故障原因：可选卡与变频器的通讯错误。,故障对策：1、检查环境条件(电磁兼容性)；,2、检查连接情况(如有无接线端子，主要是电源线)；,3、检查并确认不超过2个选件卡，,4、更换选件卡；,5、检查/修理变频器；,6、更换控制卡。,LCF:输入接触器故障,故障说明：当LES为1时，变频器接受运转信号，输入接触器就会闭合；运转信号断开，速度达到0时，接触器断开。如果输入接触器在规定的时间内没有闭合就报警。,注意：变频器必须使用外部电源。,LCF:输入接触器故障,故障原因：在LCT时间后，变频器没有上电。,故障对策：1、检查接触器及布线。,2、检查参数LCT。,LFF2,3,4:AI2,AI3,AI4的4-20Ma信号丢失,故障原因：AI2,AI3,AI4的4-20ma信号丢失。电流信号低于2ma报警。,如果信号被配制成0-20ma或0-10V则报警不会出现。,LFF2,3,4:AI2,AI3,AI4的4-20Ma信号丢失,故障原因：AI2,AI3,AI4的4-20ma信号丢失。,故障对策：1、检查模拟输入的连接。,2、检查参数AI2T,AI3T,AI4T。,3、检查参数LFL2,LFL3,LFL4,NLP:主电源缺失(不算报警),故障原因：主电源缺失。主电源电压是从直流母线上的电压折算回来的。,变频器的控制回路用外接24V供电，主回路没上电,故障对策：1、如共直流母线，则把输入缺相屏蔽。,2、检查短接片的连接情况(小于90KW)。,3、检查整流回路。,4、检查CT,电源板(24VDC，10VDC无)等,5、如端子板上的24VDC,10VDC正常，而监视电源电压不识别，则一般为控制板缘故,6、检查/更换变频器,7、如有制动电阻，检查制动电阻。,NST:自由停车(不算报警),故障说明：,NST,有三种情况：1、使用三线制时，“,STOP”,信号(,LI1),没有,ON，,不具备启动条件(即使命令源不是端子也是如此)；,2、,变频器的,TCT,设为,Trn,变频器在上电前，正转或反转就已,ON；,3、,网络通讯时，没有发命令字16#6之前的状态。,4、如果某个,LI,设置成自由停车但没有闭合，会处于,NST,状态。,5,、,Controller inside,卡控制变频器时，变频器一上电就会显示,nst,，无需处理，可直接启动。,6,、使用输入继电器功能时，如“变频器锁定分配”设置的输入点没有接通时，变频器也会锁定在,nst,。,7,、变频器出现硬件或软件故障时，也可能引起变频器,nst,。,NST:自由停车(不算报警),故障记录1：2010-02-02，用户朱仲林在广州调试变频器时，把传感器的24V电源接至+24V处，变频器马上显示NST，把电源线去后，马上OK，即变频器的+24V电源电流很小，只有200ma，不能外接。,OBF:制动过速,故障说明：当BRA=NO(非出厂值),即减速时间自适应未设置，变频器运行时，直流总线电压高于OBF值时报OBF。,230V Range 480V Range,DC volts DC volts,OBF 制动过速 412 825,OBR 自适用减速 403 805,BRA 减速时间自适应 393 786,OBF:制动过速,OBF:制动过速,故障原因：制动过猛或驱动负载惯性太大。,故障对策：1、增加减速时间；,2、如有必要，安装合适的制动电阻；,3、如应用功能允许，可使BRA功能有效；,如没有制动电阻，可把减速时间设小，CTT=nld,SLP=0%,BRA=dYnB(dYnA),dYnB比dYnA要好。(详见ATV61HC40N4 Dynamic Braking field.doc),OBF:制动过速,4、制动电阻诊断；,5、更换制动电阻、或IGBT、或功率板；,6、对于大于等于200KW的检查制动单元的连接；,7、对于正在运转的变频器，检查频率输入信号是否 有较大的波动；,8、检查输入电源的电压。,9、大于90KW的变频器检查软件版本。,OCF:,过流,故障说明：当电流达到硬件电流限制(LIC)时，触发报警，时间为连续100ms。,OCF:,过流,故障原因：1、不正确的电机参数；,2、惯量或负载太大；,3、机械锁定；,4、测量元件故障。,对策：1、检查电机参数；,2、检查电机、变频器、负载的大小；,3、检查机械连接的状态。,OHF:变频器过热,故障说明：变频器的热状态来自位于散热器上的传感器。通过参数,THD(,变频器热态)显示出来。当,THD=118%,报警触发；,THD=118%，,表示散热器温度为100度。当,THD=90%，,故障消失。,60%对应50度，70%对应60度，90%对应80度。,风扇管理：1、18.5,KW,以下，,THD=70%,风扇转；,THD=60%，,风扇停；,2、22,KW-75KW,一有运转信号，风扇就转，运转信号停止一会后，风扇停止。；,3、90,KW-110KW，,一有运转信号，风扇就转；运转信号停止一会后，风扇停止。,4、132,KW,以上，一有运转信号，风扇就转；运转信号停止一会后，风扇停止。,OHF:变频器过热,风扇个数：,Size10,Size11有一个风扇；Size12(ATV61一个),Size13的有两个风扇；Size14有三个风扇；Size15有4个风扇。风扇的型号为VZ3V1212，实为一个三相风机，功率为0.372KW,转速为2845RPM。,对ATV61:Size10-12有一个风扇(ATV61HC13N4-ATV61HC22N4)，Size13有两个风扇(ATV61HC25N4-ATV61HC31N4)，Size14有三个风扇(ATV61HC40N4-ATV61HC50N4)；Size15有4个风扇(ATV61HC63N4)。,对ATV71:Size10-11有一个风扇(ATV71HC11N4-ATV71HC13N4)，Size12,Size13有两个风扇(ATV71HC16N4-ATV71HC28N4)，Size14有三个风扇(ATV71HC31N4-ATV71HC40N4)；Size15有4个风扇(ATV71HC50N4)。,OHF:变频器过热,故障原因：1、周围环境温度高,2、冷却不好,3、过滤器堵塞(纺织行业),4、风扇坏(大功率有两个、三个风扇),故障对策：1、检查电机负载,2、检查变频器的通风情况、周围环境温度,3、等变频器冷却下来后再启动。,4、变频器风扇全工作否(大功率变频器有两个风扇),(大风扇在变频器的下、后面，更换时要撤 电源的进线、出线。),5、测温元件故障。型号为VZ3G1102(61的90KW),OHF:变频器过热,ATV31报OHF时，IGBT对应的温度是多少？,当IGBT模块过热时，报此故障。温度传感器动作温度为：,功率范围(KW)0.2-2.2KW 3-7.5KW 11-15KW,跳闸水平(度)115 110 101,恢复水平(度)100 95 90,风扇激活水平(度)60 60 50,风扇关闭水平(度)40 40 40,OLF:电机过载,故障说明：电机热状态的表达式是I2t，用参数thr来表示。当thr为118%时报警触发(此值不能修改)；当thr100%,复位。,故障原因：1、电机长时间过载；,2、电机电流过大；,3、电机保护参数与电机不适应。,对策：1、检查电机的热保护设置，如ITH(电机热保护电流),tht,thr,tsa,ttd,oll(1.8故障管理),2、检查电机的负载；,3、等电机冷却后再启动；,4、延长加速时间，加大LOC值(ATV61)；,OLF:电机过载,历史记录1：2007-07-03，茂田,2500,D/T,的水泥生产线，一台很大的选粉机因选用,ATV61,在调试时频繁报过载故障，把,ACC,由5,S,增大到15,S，,同时是把,LOC,由110%增大到120%后,OK。（ATV71,没有,LOC,此参数）,OPF1:电机缺一相,故障说明：当变频器的输出侧缺一相时报此警。检测的最小时间为500ms。,每一相的电流值小于变频器的正常电流值的1/4，时间超过ODT，报此警。,故障原因：变频器的输出侧缺相。,故障对策：检查变频器与电机的连接情况。,OPF2:电机缺三相,故障说明：当变频器的输出侧三相全缺失时，报此警，检查电机相序缺时的最小时间为500,ms。,在,ODT,时间内，检查到,Imot,OSFH during 20msOSF fault=1；,DC Bus OBF OSF fault=1,DC Bus OSFL OSF fault=0,注：对480,VAC，OSFH=756VDC,OSFL=750VDC,OBF=825VDC;,对230,VAC,OSFH=380VDC,OSFL=375VDC,OBF=412VDC,注:变频器在运转时，不会报,OSF，,只会报,OBF(,制动过速)。,OSF:输入过电压,故障对策：,1,、,检查输入电压。,2,、制动是否太大。,OTF*:第*个PTC超温故障,故障说明：当,PTC,检测值在3,K,及,100,K,之间时，报此警。,最多能连三个,PTC，,一个接到,LI6，,一个接扩展,I/O,卡，一个接 逻辑,I/O,卡。,故障原因：,OTF*:第*个PTC超温故障,OTF1：电机PTC1热报警。,OTF2：电机PTC2热报警。,OTFL：电机PTC3热报警。LI6上的PTC,故障对策：1、检查负载及电机的功率。,2、检查电机的通风。,3、等电机冷却后再重新启动。,4、检查PTC传感器的类型及状态。,5、更换端子板或控制板。,PHF:输入缺相,故障说明：输入相序缺失时报此警。,如果变频器正在运行时，输入缺2相或3相，则变频器会继续运行直至报其它警(如USF).,此报警能用软件参数IPL=NO来屏蔽，如用共直流母线时，一定设IPL=NO。,单相电源的变频器IPL=NO。,注意：电机在发电状态时不会报此警。运行时，此报警存储在EEPROM中。,PHF:输入缺相,故障原因,1、,变频器供电不正确，或保险丝断。,2、一相出现故障，或一相电源监测回路出了问题。,3、三相变频器在单相电源上使用。,4、负载不平衡。,故障对策：,1、检查电源连接及保险。,2、使用三相配电电源。,3、使用软件禁止,IPL=NO。,4、,电源监测回路有问题。,PRA(PRF):,安全回路断开(不算报警),故障说明：,PRA,作为一种保护功能，在硬件上切断变频器的输出。当,SW1,置,“,源,”“,漏,”,时，,PWR,与,+24,短接(内部电源、外部电源),SW1,置中间位置时，,PWR,与,P24,短接,注：,+24,为内部电源，,P24,为外部电源。,报此警时，故障继电器还是,ON,状态，即不算报警。,故障原因：,SW1,置,“,源,”“,漏,”,时，,PWR,没有,与,+24,短接；,SW1,置中间位置时，,PWR,没有,与,P24,短接。,故障对策：1、检查外部的接线或短接片是否牢固；,2、短接片的位置与,SW1,的位置是否一致；,3、更换控制卡；,4、小于18.5,KW,的，更换功率元器件。,5、,更换电源板。,PRA:,安全回路断开,PRTF:电源识别故障,故障说明：电源不匹配。一般在更换控制板或电源板上电后易报此警，恢复出厂值后大多可解决。,故障原因：引起该故障的原因是更换了电源板或控制板。,故障对策：选择合适的元件，恢复出厂设置。,PTF*:第*个PTC故障,故障说明：当PTC探头短路或开路时，报此警。3K跳闸。,PTF*:第*个PTC故障,故障原因：PtF1:PTC1探头短路或开路故障(逻辑I/O卡),PtF2：PTC2探头短路或开路故障(扩展I/O卡),PtFL：LI6探头短路或开路故障,故障对策：检查PTC探头、变频器到电机的接线。,SCF1:,电机短路,(Motor short circuit),故障说明：当输出侧之间或输出侧对地有短路电流时，变频器报警保护。当有一个很大的短路电流(3-4倍变频器的额定电流)时，变频器报,SCF1，,故障继电器打开。硬件检测时间很短，只有,a few,s。,故障原因：1、变频器输出侧短路或接地；,2、短电缆的电机有短路电流；,3、对地有短路电流；,4,、,ATV61,参数不好。,故障对策：1、用变频器的诊断菜单测试；,2、检查电机的电源线，线路不能太长，可减小开关频率；电机的绝缘。(电机线接到变频器后不要测绝缘，因变频器输出侧对地的绝缘电阻只有不到0.5,M,欧；不同于软启),SCF1:,电机短路,(Motor short circuit),3、减小冷态定子电阻RSA，减小额定励磁电流IDA。,大电机，IDA约为电机额定电流的50%；小电机约为 75%。(315KW电机约40%；200KW电机约55%；),4、调整SFC,SPG,SIT等参数。,5、控制类型可改为2点压频比。,6、电流互感器坏。,7、如有电机电抗器，特别是国产的，要小心。,8、更换控制卡。,9、如使用闭环，在运行过程中可能会报此警，把闭环去掉可能会OK。,ATV61可把1.4电机控制中的电机控制类型由节能模式改为2点压频比。,SCF2:,有阻抗短路,(Impedant sh.circuit),故障说明：当输出侧之间或输出侧对地有有阻抗短路电流时，变频器报警保护。当有一个有阻抗的短路电流时，变频器报SCF2，故障继电器打开。软件检测时间很短，只有 a few ms。,故障原因：1、变频器输出侧有阻抗的短路或接地；,2、长电缆的电机短路；,3、电机或电缆绝缘故障。,故障对策：1、检查电机的电源线，电机的绝缘(电机线接到变频器后不要测绝缘，不同于软启)。,2、检查CT,更换CT。,SCF3:,接地短路,(Ground short circuit),故障说明：此报警的作用是变频器在启动或运行时，检测对地是否有短路电流。小功率的使用单相硬件电流检测，大功率的使用三相硬件电流检测。,故障原因：1、电机并联时，输出侧对地有很大的漏电流；,2、很长的屏蔽电缆；,3、电机绝缘不好(电机线接到变频器后不要测绝缘，不同于软启)。,4、制动电阻短路,故障对策：1、减小开关频率；,2、在电机与变频器之间增加电机电抗器；,3、更换控制卡。,4、在隐含菜单里，把电机控制2由0改为1024，即bit10=1，有风险,SCF4:IGBT,短路,(,IGBT short circuit),故障说明：当变频器刚送电时，变频器会检查IGBT的短路情况。此功能检查IGBT是否短路。只在LHP中出现。,故障原因：功率元器件故障。,故障对策：1、用1.10诊断菜单执行诊断功能(实际上有危险)；,2、检查/修理变频器。,3、更换IGBT，IGBT坏，一般电源板也已坏。,注意：做诊断测试时，一次测试电压，一次测试电流，因此电机不能太小，一般不能小于40%。,SCF5:,电机短路,(Motor short circuit),故障说明：每次运转命令发出后，或启动电机时，执行,“,IGBT test,”,，,如果,IGBT,短路，会报此警。,在出厂设置中，此检查是,Disable。(,一般不易发生),故障原因：变频器输出侧短路。,故障对策：1、检查电机的电源线，电机的绝缘(电机线接到变频器后不要测绝缘，不同于软启)。,2、检查参数,STRT(IGBT,测试),3、,用诊断菜单执行诊断,4、检查/修理变频器,5、减小,UFR,至96-90%(,V1.2)，,力矩足够时，可降至50%。,6、,延长,ACC,SLF1:MODBUS通讯故障,故障说明：当命令源或频率源来自于Modbus时可能会报警.,故障原因：Modbus通讯中断。,对策：1、检查Modbus参数:add,tbr,tfo,tto；,2、检查接线。,SLF2:PowerSuite通讯故障,故障说明：当命令源或频率源来自于PowerSuite时可能会报警。,故障原因：PowerSuite连接断开。,对策：1、检查PowerSuite电缆的连接情况。,SLF3:图形终端通讯故障,故障说明：当用图形终端作命令源或频率源时，而图形终端断开变频器超过2秒就报警。,故障原因：图形终端通讯错误；图形终端坏。,对策：1、检查图形终端的连接；,2、更换图形终端。,SOF(Overspeed):,过速,故障说明：当变频器检测到有超速时报此警。,当参数ENU=NO，反馈速度为估算速度。,不管开环、闭环，当速度达到最高速的110%，持续250ms，报警触发。,故障原因：不稳定、驱动的负载太大；该制动时没有制动。,故障对策：1、检查电机参数、速度反馈环。,2、检查制动电阻是否投入(bra=NO?)，或增加制动电阻。,3、检查电机/变频器/负载的大小。,SOF:,过速,SPF:,速度反馈丢失,故障说明：当反馈编码器丢失时，报此警，有两种检测方法，硬件及软件。,故障原因：1、编码器反馈信号丢失。,2、编码器至少一线未联好。,故障对策：1、检查编码器与变频器的联线。,2、检查编码器。,3、编码器与卡匹配否？,4、,上电后显示,SPF:,更换控制卡。,TJF:IGBT过热,故障说明：IGBT的温度过高。I2t的计算与变频器的开关频率、输出频率、电机电流有关。,故障原因：1、变频器过载。,2、LHP在0度以下，版本为V1.6 IE25容易报此警(APP为V1.6IE23,MC为V1.5 IE17),对策：1、检查应用中有无机械问题；,2、检查负载电机变频器的大小；,3、减小开关频率；,4、在重启动前等变频器冷却下来；,5、更换IGBT。,TJF:IGBT过热,历史记录：2008-12-25，郁陈华遇到有3台ATV71HD45N4变频器，版本为V1.6IE25，在0度以下时，容易报TJF，要升级版本，故障可消除。,TNF:,自整定故障,故障说明：只有自整定请求发出后才可能出现报警；,自整定前一定要去磁；,同步电机只有定子电阻能测量；,异步电机定子电阻及漏电感都能测量；,TNF能被逻辑端子复位；,输出相序丢失比TNF有更高的优先级。,控制方式为网络时不能做自整定。,故障原因：1、特种电机或功率不适合变频器的电机；,2、电机没有与变频器连接；,3、长电机电缆而没有输出滤波器；,4、电机实际参数与自整定设定参数差别太大。,TNF:,自整定故障,故障对策：1、检查电机的功率在变频器的适应范围内；,2、检查并确认自整定期间电机与变频器连接良好；,3、如使用输出接触器，在自整定时必须闭合。,4、命令通道为网络时，不能执行自整定。,USF:欠压,故障说明：直流母线上的电压低于每一值后就报警。不同的电网电压(,Ures),对应于不同的欠压故障电压(,USL)。Ures,出厂值为480,VAC.,Ures USL,对应直流,380VAC 190-255VAC,400VAC 203-255VAC,440VAC 230-255VAC,460VAC 242-255VAC,480VAC 255VAC 360VDC,430VDC,正常,USF:欠压,故障原因：,1、主电源电压太低；配电网络太小；,2、瞬时电压下降；,3、预充电电阻损坏。,对策：1、检查输入电压；,2、检查PO及PA的短接线；,3、欠压故障中的参数设置。,4、如软件版本较低，可能要升级。,Q,Q,uestions and Answers,谢谢您的关注！,
