综合体项目配电方案构思.ppt

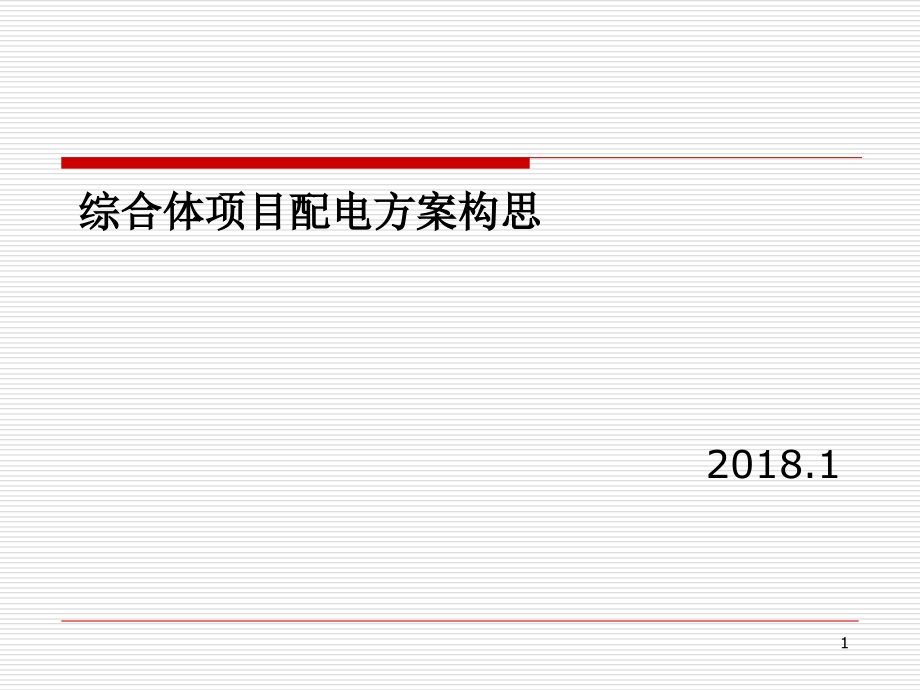

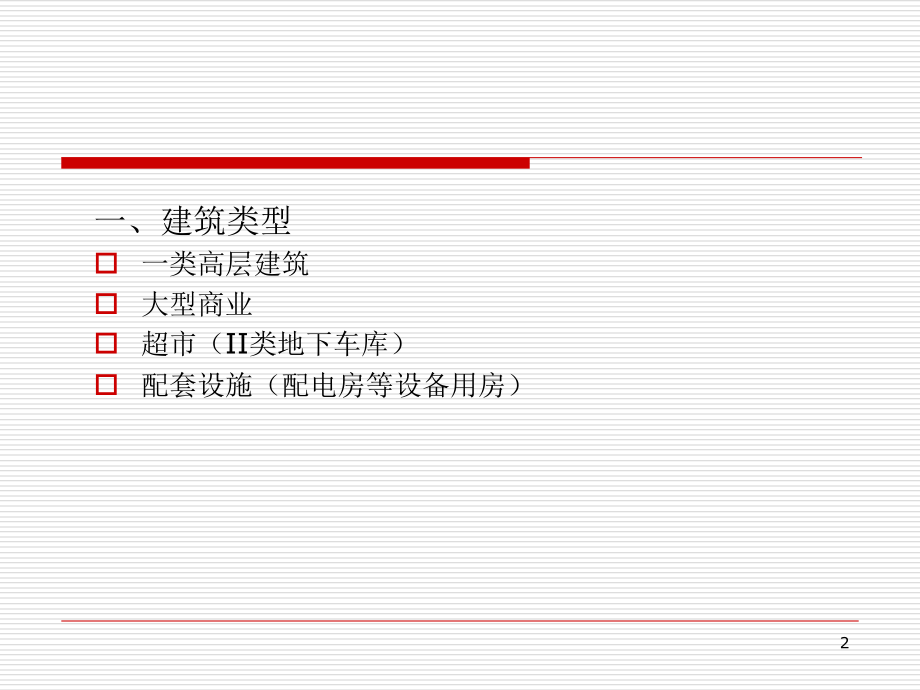

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,综合体项目配电方案构思,2018.1,1,一、建筑类型,一类高层建筑,大型商业,超市（,II,类地下车库）,配套设施（配电房等设备用房）,2,二、供配电系统（一）,负荷等级确定,大型商场经营及设备管理用计算机系统、安保系统为一级负荷中特别重要负荷；,消防用电设备、电梯、应急公共照明、生活水泵、消防排烟等重要负荷为一级负荷；,商场自动扶梯、货梯等为二级负荷；,其余为三级负荷。,3,4,（二）,负荷密度估算,序号,各区域 功能名称,标准,万达标准,本项目设计值,用电负荷（,W/m,2,）,用电负荷（,W/m,2,）,用电负荷 （,W/m,2,）,1,卖场区域,150,130160,160,2,仓库区域,50,50,3,卸货区域,50,50,4,商铺区域（大商铺）,130,130160,130,5,商铺区域,(,小商铺,),120,100,120,6,零售店,100,100,7,餐饮区域,(,大型餐饮,),150,130160,160,8,餐饮区域（中小型餐饮）,200,200250,200,9,电影院,100,100,100,10,KTV,100,100,100,11,办公,80,110,110,12,地下车库,25,1025,25,备注,包括空调负荷,包括空调负荷,包括空调负荷假定空调主机为冷水机组,5,（二）,负荷统计表,居配已有初步设计（见设计图）,序号,建筑类型,配电容量,备注,1,1#,、,3#,楼、,S1,4*1000kVA,西南角，内置开关站,2,2#,、,4#,楼、,S2,4*800kVA,西玫瑰天街附近,3,5#,、,7#,楼、,S3,4*1000kVA,西北角,4,6#,、,8#,、,9#,楼、,S4,4*1000kVA,东北角,6,2.,商业配电估算,序号,建筑类型,建筑面积,负荷指标参考,负荷计算,配电容量,1,大润发超市,23549.5,105,2473,专变,2*1250kVA,2,东天街商业,约,3000,160,480,专变,2*315KVA,（部分裕量）,3,9#,裙楼（,13,层）,9997.24,100,999.7,主体商业动力照明专变：,2*1600KVA,；,主体商业空调专变：,1*2000kVA,（均考虑配置系数）,大,MALL,三四层,19618.3,100,1961.8,地下车库,约,22000,25,550,预留广场用电、泛光用电、大屏、景观绿化用电等,100,7,1,、车库负荷指标含空调负荷，其他负荷中的空调负荷根据暖通冷负荷（平均冷指标,180,）进行推算，按能效比,2.8,估算：,29615.54*200/2.8/0.85*0.8=1990.96KVA,(,功率因数,0.85,，需要系数,0.8),；,2,、商业配电的配置系数,Kp,取,0.8,注：,8,（四）变电所设置,位置：,优先考虑满足主体建筑功能的要求,尽量靠近负荷中心,从数量上尽量少设置,部分供电回路采用放大电缆型号的方式去适应规范要求,大小以及层高：,根据常规配置进行了精确的布置，室内净高不低于,3.6,米,配电室内容由甲方另行委托的电力设计院设计人员提供,9,（五）商业电气设备房布置,电气设备控制室,住宅、公寓配电室,大润发超市配电室,天街配电室,电影院、普通商业、,KTV,等负荷共用配电室,超市空调机房配电室,商业空调机房配电室,天街配电室,超市配电室,住宅、公寓配电室,商业配电室,超市空调机房配电室,商业空调机房配电室,发电机房,10,（五）居配配电室布置,11,电业站示意,4x800kVA,12,天街配电室,2x400kVA,13,超市配电室,2x630kVA,14,超市空调机房配电室,1x1250kVA,15,商业配电室,2x1600kVA,16,商业空调机房配电室,1x2000kVA,17,变电所 设备,变压器,(KVA),高压配电柜,(KYN28A-12),低压配电柜,(GCS),天街配电室,2x400,11,13,大润发超市配电室,2x630,12,21,商业配电室,2x1600,12,21,超市空调机房配电室,1x1250,3,4,商业空调机房配电室,1x2000,3,6,（六）配电室主要电气设备,18,（七）配电高压计量,三套高压计量：,商业一套高压计量系统,超市一套高压计量系统,天街一套高压计量系统,19,（八）供配电系统主接线示意图一,20,（九）供配电系统主接线示意图二,21,（九）供配电系统主接线示意图三,22,（十）配电低压计量,针对商业后期经营管理需要，在满足现行规范的条件下，各项用电指标进行分项或分层计量（内部核算管理）,所有商铺用户（大,MALL,、,KTV,、影城在设计时预留计量装置）端电表为一户一表（,IC,卡数字电表）,住宅和公寓采用每户一表，楼层电表箱集中计量,预留广场用电、立面用电、,LED,用电、景观绿化用电等（分别预留可单独设置计量装置）,23,（十一）供电电缆选择,消防电源,:,由配电室引至双电源自动切换箱引至消防设备控制箱电源线选用交联聚乙烯绝缘、聚烯烃护套低烟无卤阻燃耐火电力电缆（,WDZAN-YJY-,）、低烟无卤阻燃耐火交联聚乙烯绝缘铜芯线（,WDZAN-BYJ-,）。参考：江苏省工程建设标准,商业建筑设计防火规范,DGJ 32/J 67-2008,。,非消防电源根据适用场所不同（一级采用低烟无卤,B,类阻燃级别电缆，二级、三级采用低烟无卤,C,类阻燃电缆级别）。,依据,民用建筑电气设计规范,JGJ 16-2008,、江苏省工程建设标准,商业建筑设计防火规范,DGJ32/J67-2008,24,（十二）,消防应急照明设置,灯具位置,：应急照明灯具按照防火分区设计，在大空间用房、走廊、楼梯间及其前室、消防电梯间及其前室、主要出入口等场所设置疏散应急照明（自带蓄电池），应急照明灯具的选型应符合消防局的有关规定，设玻璃或其他非燃烧材料制作的保护罩，并采用能瞬时点亮的照明光源。,应急时间,:,消防泵房、排烟机房、消控中心、变配电室等处的照明,100%,为应急照明（时间为,180min),；公共走廊、通道等处的照明（,50%,）为应急照明，其他公共场所应急照明一般按正常照明的,10%15%,设置,(,时间为,90min),。,25,（十三）主要用房照明密度值,配电室按,200Lx,设计，照明功率密度值不大于,7 W/,弱电机房、消防控制中心按,500lx,设计，照明功率密度值不大于,15 W/,商铺按,300lx,设计,照明功率密度值不大于,10W/,大润发超市按,500lx,设计,照明功率密度值不大于,17W/,空调机房按,100lx,设计,照明功率密度值不大于,4W/,特殊场所的照度及照明功率密度根据建设单位的要求待装修时确定,26,
