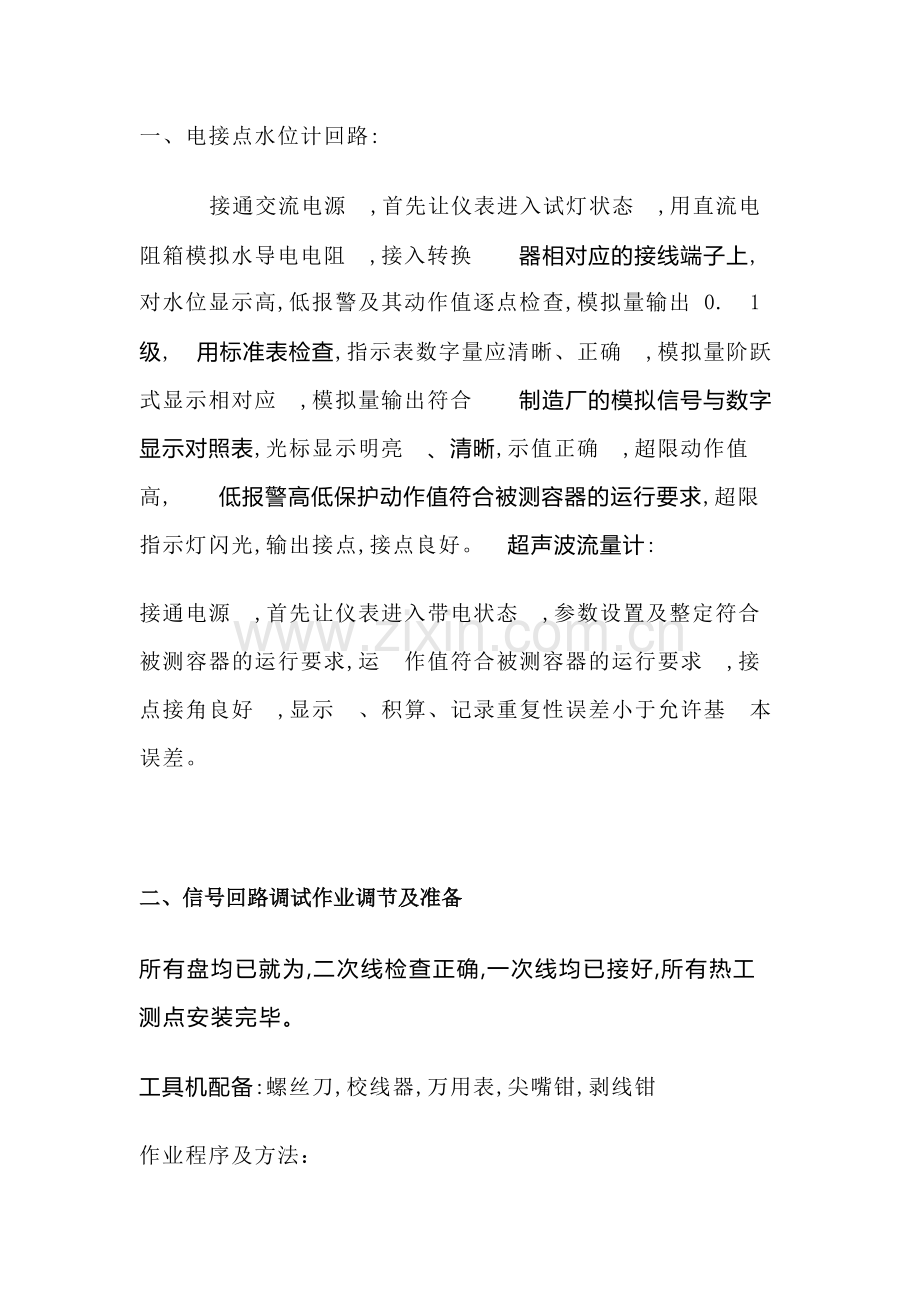

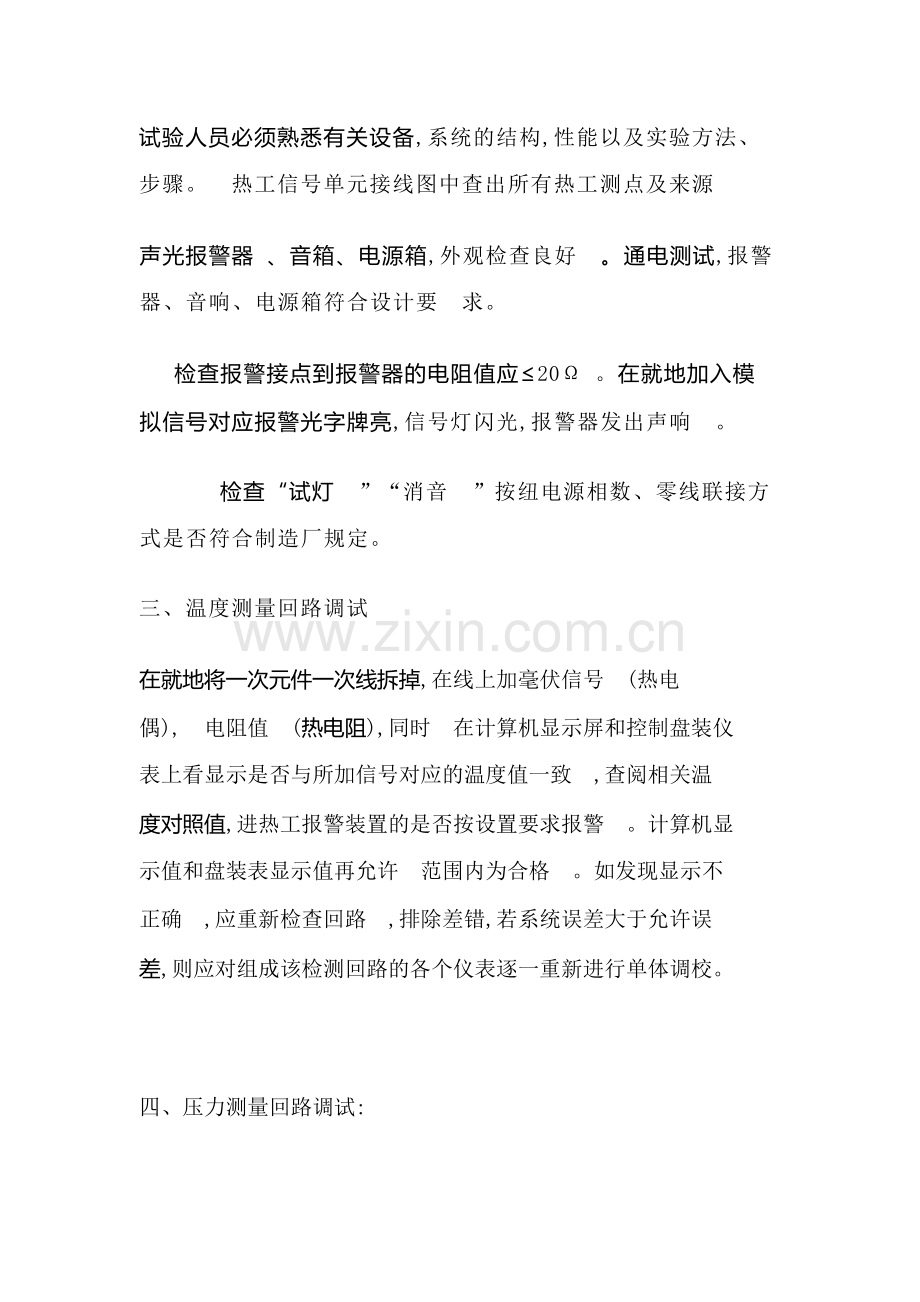

一、电接点水位计回路:     接通交流电源 ,首先让仪表进入试灯状态 ,用直流电阻箱模拟水导电电阻 ,接入转换  器相对应的接线端子上,对水位显示高,低报警及其动作值逐点检查,模拟量输出 0. 1 级, 用标准表检查,指示表数字量应清晰、正确 ,模拟量阶跃式显示相对应 ,模拟量输出符合  制造厂的模拟信号与数字显示对照表,光标显示明亮 、清晰,示值正确 ,超限动作值高,  低报警高低保护动作值符合被测容器的运行要求,超限指示灯闪光,输出接点,接点良好。 超声波流量计: 接通电源 ,首先让仪表进入带电状态 ,参数设置及整定符合被测容器的运行要求,运 作值符合被测容器的运行要求 ,接点接角良好 ,显示 、积算、记录重复性误差小于允许基 本误差。 二、信号回路调试作业调节及准备 所有盘均已就为,二次线检查正确,一次线均已接好,所有热工测点安装完毕。 工具机配备:螺丝刀,校线器,万用表,尖嘴钳,剥线钳  作业程序及方法: 试验人员必须熟悉有关设备,系统的结构,性能以及实验方法、步骤。 热工信号单元接线图中查出所有热工测点及来源 声光报警器 、音箱、电源箱,外观检查良好 。通电测试,报警器、音响、电源箱符合设计要 求。     检查报警接点到报警器的电阻值应≤20Ω 。在就地加入模拟信号对应报警光字牌亮,信号灯闪光,报警器发出声响 。      检查“试灯 ”“消音 ”按纽电源相数、零线联接方式是否符合制造厂规定。 三、温度测量回路调试 在就地将一次元件一次线拆掉,在线上加毫伏信号 (热电偶), 电阻值 (热电阻),同时 在计算机显示屏和控制盘装仪表上看显示是否与所加信号对应的温度值一致 ,查阅相关温 度对照值,进热工报警装置的是否按设置要求报警 。计算机显示值和盘装表显示值再允许 范围内为合格 。如发现显示不正确 ,应重新检查回路 ,排除差错,若系统误差大于允许误 差,则应对组成该检测回路的各个仪表逐一重新进行单体调校。 四、压力测量回路调试: 在就地一次元件加毫安信号,同时在计算机显示屏或控制盘装仪表上看显示是否与所加 毫安信号对应的压力值一致,在允许范围内为合格,进热工信号报警装置的是否按设置要 求报警 。若显示不正确,应重新检查回路,排除差错 。若系统误差大于允许误差 ,则应对 组成该回路的各个仪表逐一进行单体调校 。量程需要迁移的,用手操器进行迁移 。做动态 实验时 ,用压力校验台给变送器打压,在压力校验台上看精密压力表压力值 ,计算机显示 屏或控制盘盘装仪表是否一致。 五、差压测量回路调试: 在就地一次元件加毫安信号,同时在计算机显示屏或控制盘装仪表上看显示是否与所加  毫安信号对应的差压值一致,再允许范围内的为合格。量程需要迁移的、开方的用手操器分别进行迁移、开方。做动态实验时,用压力校验台给变送器正压侧打压,在精密压力表上看差压值,对应变送器和盘装表及计算机的差压值是否一致。查看所配管路正、负压侧与变送器正、负压侧安装是否正确,若配线、配管有误,相应二次表头就没有显示,应排除差错。若系统误差大于允许误差,则需对组成该回路的各个仪表逐一重新进行单体调校。 厂家来完成 DCS 安装组态调试工作前,DCS外部接线应按接线图引致接线端子,经校线无误后套上标志头备用,严禁在现场未完成接线时先接入引DCS线,以免现场误操作,造成DCS模块损坏,在确认现场设备接点良好,接线无误后方可开始 DCS接线。
