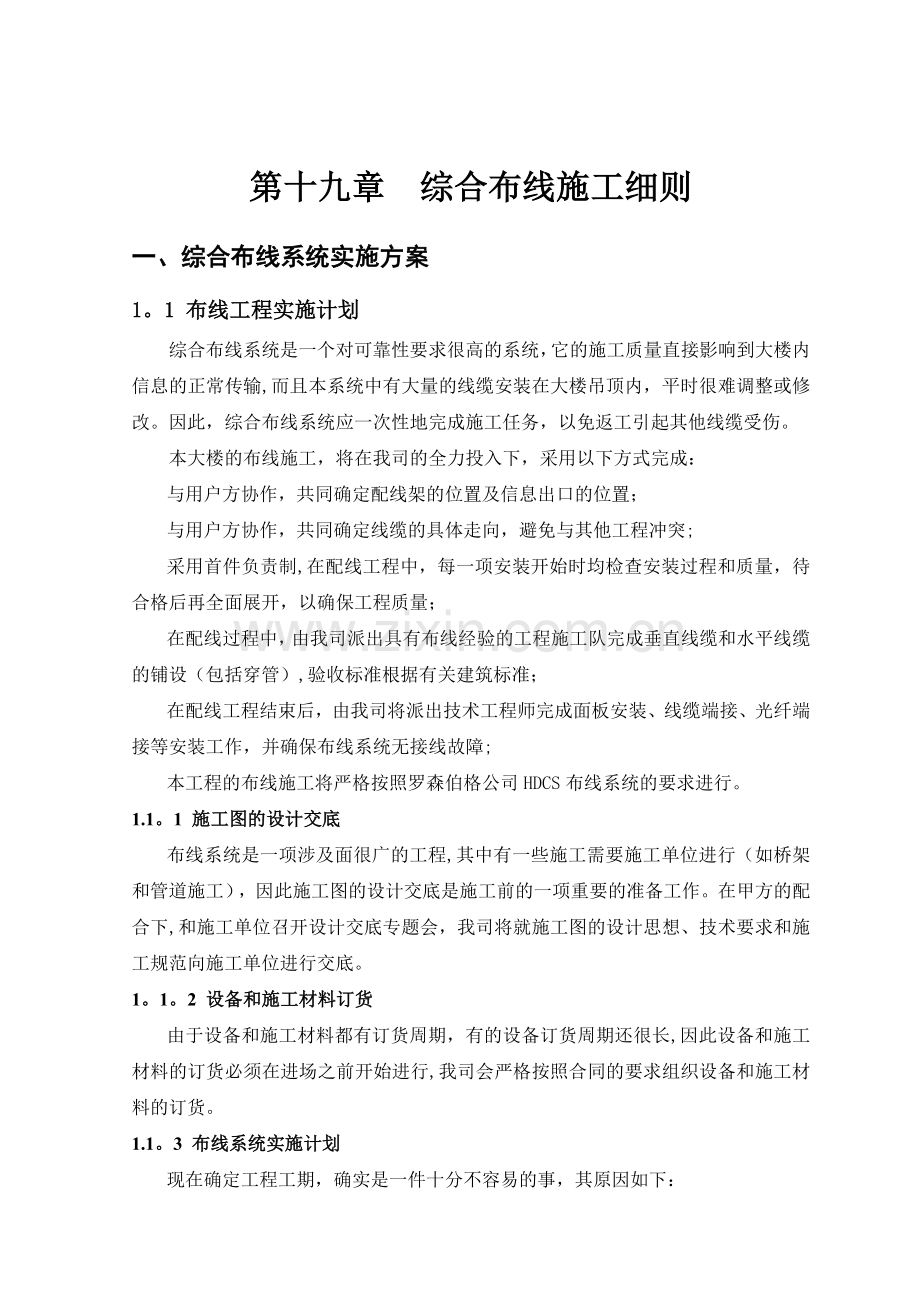

第十九章 综合布线施工细则
一、综合布线系统实施方案
1。1 布线工程实施计划
综合布线系统是一个对可靠性要求很高的系统，它的施工质量直接影响到大楼内信息的正常传输,而且本系统中有大量的线缆安装在大楼吊顶内，平时很难调整或修改。因此，综合布线系统应一次性地完成施工任务，以免返工引起其他线缆受伤。
本大楼的布线施工，将在我司的全力投入下，采用以下方式完成：
与用户方协作，共同确定配线架的位置及信息出口的位置；
与用户方协作，共同确定线缆的具体走向，避免与其他工程冲突;
采用首件负责制,在配线工程中，每一项安装开始时均检查安装过程和质量，待合格后再全面展开，以确保工程质量；
在配线过程中，由我司派出具有布线经验的工程施工队完成垂直线缆和水平线缆的铺设（包括穿管）,验收标准根据有关建筑标准；
在配线工程结束后，由我司将派出技术工程师完成面板安装、线缆端接、光纤端接等安装工作，并确保布线系统无接线故障;
本工程的布线施工将严格按照罗森伯格公司HDCS布线系统的要求进行。
1.1。1 施工图的设计交底
布线系统是一项涉及面很广的工程,其中有一些施工需要施工单位进行（如桥架和管道施工），因此施工图的设计交底是施工前的一项重要的准备工作。在甲方的配合下,和施工单位召开设计交底专题会，我司将就施工图的设计思想、技术要求和施工规范向施工单位进行交底。
1。1。2 设备和施工材料订货
由于设备和施工材料都有订货周期，有的设备订货周期还很长,因此设备和施工材料的订货必须在进场之前开始进行,我司会严格按照合同的要求组织设备和施工材料的订货。
1.1。3 布线系统实施计划
现在确定工程工期，确实是一件十分不容易的事，其原因如下：

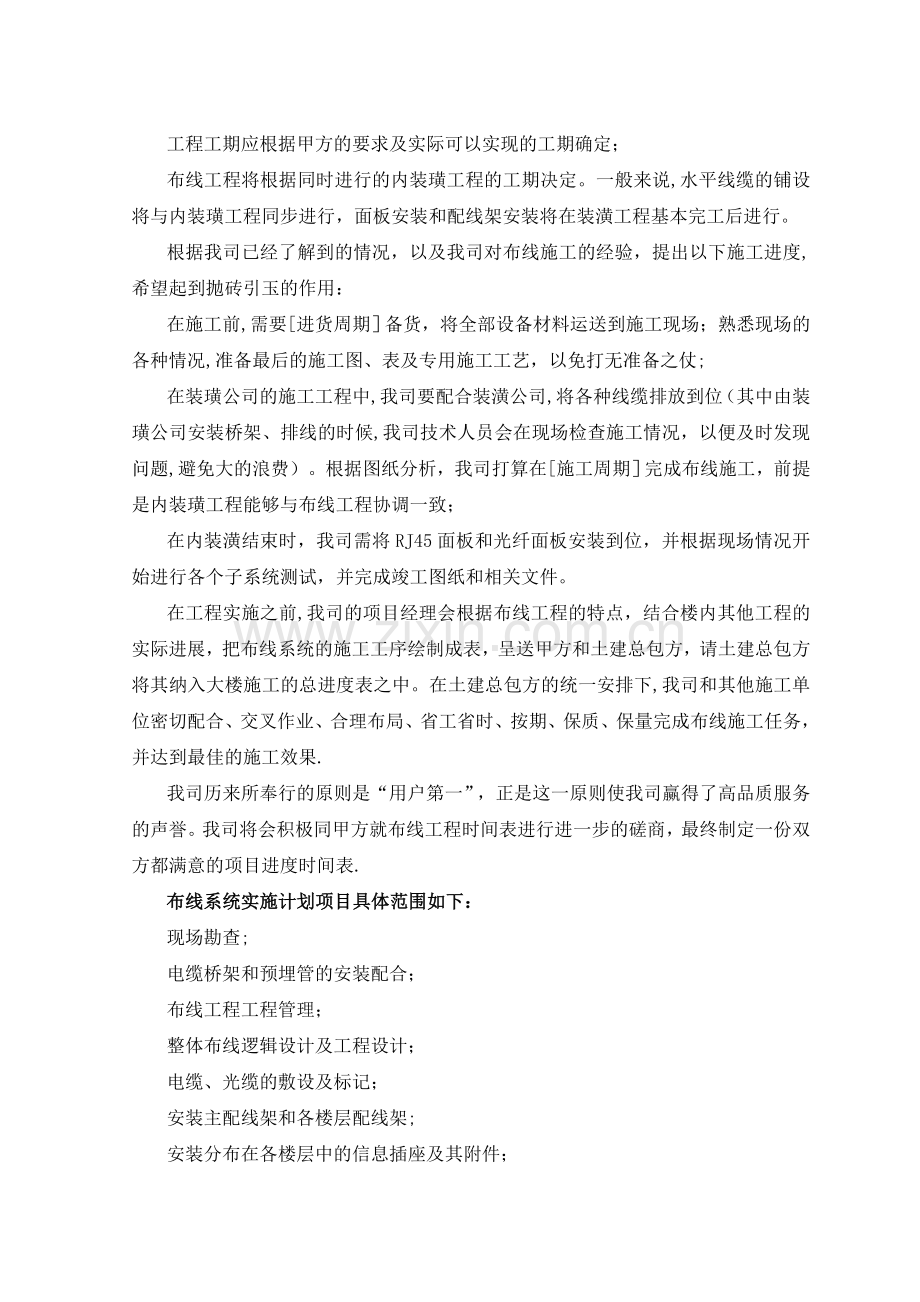

工程工期应根据甲方的要求及实际可以实现的工期确定；
布线工程将根据同时进行的内装璜工程的工期决定。一般来说,水平线缆的铺设将与内装璜工程同步进行，面板安装和配线架安装将在装潢工程基本完工后进行。
根据我司已经了解到的情况，以及我司对布线施工的经验，提出以下施工进度,希望起到抛砖引玉的作用：
在施工前,需要[进货周期］备货，将全部设备材料运送到施工现场；熟悉现场的各种情况,准备最后的施工图、表及专用施工工艺，以免打无准备之仗;
在装璜公司的施工工程中,我司要配合装潢公司,将各种线缆排放到位（其中由装璜公司安装桥架、排线的时候,我司技术人员会在现场检查施工情况，以便及时发现问题,避免大的浪费）。根据图纸分析，我司打算在[施工周期］完成布线施工，前提是内装璜工程能够与布线工程协调一致；
在内装潢结束时，我司需将RJ45面板和光纤面板安装到位，并根据现场情况开始进行各个子系统测试，并完成竣工图纸和相关文件。
在工程实施之前,我司的项目经理会根据布线工程的特点，结合楼内其他工程的实际进展，把布线系统的施工工序绘制成表，呈送甲方和土建总包方，请土建总包方将其纳入大楼施工的总进度表之中。在土建总包方的统一安排下,我司和其他施工单位密切配合、交叉作业、合理布局、省工省时、按期、保质、保量完成布线施工任务，并达到最佳的施工效果.
我司历来所奉行的原则是“用户第一”，正是这一原则使我司赢得了高品质服务的声誉。我司将会积极同甲方就布线工程时间表进行进一步的磋商，最终制定一份双方都满意的项目进度时间表.
布线系统实施计划项目具体范围如下：
现场勘查;
电缆桥架和预埋管的安装配合；
布线工程工程管理；
整体布线逻辑设计及工程设计；
电缆、光缆的敷设及标记；
安装主配线架和各楼层配线架;
安装分布在各楼层中的信息插座及其附件；
水平电缆和光缆的端接和链接性能测试；
主干光缆端接和测试;
布线系统整体链接性能测试;
编写整个工程的测试报告；
编写综合布线工程的完工文件档案；
用户培训；
提交整个布线工程的测试报告和完工文件档案。

上海联合汽车广场智能化系统设计方案
1。2综合布线系统施工要点
1.2.1 工作区子系统
1)各楼层信息点布点及编号详细情况标注于各楼层平面图上。
2）所有信息插座未经注明均为离地300mm。
3)为便于设备接续，建议每个信息插座附近同时配置一个三孔单相电源。
1。2。2 水平布线系统
1)水平电缆包括所有从分线箱（IDF)到信息出口(I/O）电缆。
依照结构化布线系统之设计，从分线箱至该标高I/O口布放所需水平电缆。
2）每个双孔信息插座布放两根双绞线，每个单孔信息插座布放一根。
3)根据具体情况，确定从弱电竖井分线箱出线走线槽或线管.
4)根据信息点具体分布情况，建议信息点较多的地方走线槽，信息点较少的地方走线管。
5)线槽引至插座采用线槽。
6)两个插座的连接采用DG20管。
7)插座安装、线路的连接方式视具体情况，采用隔墙暗敷或地面盒。
8)水平电缆必须经线槽和线管到点到位，电缆经线槽和线管到预埋合后，要预留80cm裕度。
9）水平电缆在分线箱（IDF）一侧进入分线箱后要预留半周长裕度，如下图所示：

10）每一层面的水平电缆布放过程中，需要同时在电缆两头加注同一标记，贴上标签标识，标识方法如下：
水平电缆标记示意图
某层面的某一双孔I/O水平电缆标记方法:

b)某层面的某一单孔I/O水平电缆标记方法:

例如：地上第一层第一个信息I/O口（假设它为双孔）语音、数据点标记为:F01－ 001V,F01－001D
如果是单孔信息插座或地埋信息插座标记为：F01－001

1.2.3 管理子系统安装示意图

6.2。4主干线缆布放
1)干线电缆布放原则采取从上住下逐层到位产方式。
2）干线电缆留长：
a)在总配线架MDF一侧，电缆从桥架进入机房到达MDF后再留3。05M长度的裕量，如下所示:

b)在各层竖井分线箱IDF一侧，电缆沿桥架敷设至IDF从分线箱侧面进孔入箱，余留80cm长度的余量，以做剥皮。
c)依照SCS综合布线数目参照设计方案，从总配线架至各楼层分线箱（IDF）布放电缆数目参照设计系统图中所示的数目。

d)干线电缆在布放过程中，需同时在电缆两头加注同一标记，贴上标签标识,标识方法为：DX—X，前2位表示楼层号,后1位表示缆号.例如：第3层第一根100对电缆干线编号为:D3－1
设备子系统
总配架(MDF）安装参照管理子系统（IDF）部分。
6.3 施工安装服务说明
我司在布线工程管理及实施方面有着其它厂商无可比拟的优势，相信我司的先进的、科学的工程管理方法，以及优秀工程技术人员、丰富的实际经验一定会联合汽车广场的现代化建设提供高品质的服务。
本部分所描述的我司的工程服务尚不能作为正式合同的一部分。但提供它，可以看出我司所提供的服务品质，并对服务的价值与投资有进一步的了解。
如果我司中标,我司将提供整个布线系统的现场安装和调试服务。在布线安装和调试期间，我司将会派出具有大的布线系统工程管理经验的技术工程师担任项目经理，协调并处理布线工程中的各种情况，并对工程质量负责.在中标后，我司项目经理会根据现场实际情况,提出完整的施工方案和人员配备，报甲方批准后实施.
布线系统将严格按照罗森伯格公司要求进行。
6。4管线设计方案
根据招标文件要求,管线将由安装公司完成其设计和施工。因此在联合汽车广场综合布线系统方案中,将对综合布线系统所配套的桥架和管道提出技术要求，供安装公司参考。
6。4.1 综合考虑
根据大楼平面图,综合布线系统所配套的桥架和管道将按以下考虑布局：
Ø 垂直桥架的作用是提供弱电竖井内垂直干线的通道。这部分在每层楼的各配线机柜旁,通过桥架将光缆和语音用电缆引出，进入弱电管道间的配线机柜内。电缆井的位置应设在靠近支持电缆的墙壁附近。垂直线缆通过垂直桥架贯通整个大楼；
Ø 水平线缆通过各层走廊上方吊顶内的水平桥架进入各个房间。在房间内,将根据实际情况，使用金属线槽（吊顶内）和薄壁金属电线管；
Ø 各配线机房内，将铺设高架地板,并在高架地板下安装金属线槽,将水平桥架、垂直桥架和配线机柜（包括语音主配线架）连接起来。

6。4。2垂直桥架设计方案
垂直桥架安装在弱电竖井内,自上而下，贯通整个大楼.
Ø 桥架应固定在墙面上，要求桥架为全密封结构，可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；
Ø 桥架底面要求冲穿线环,提供可以固定线缆的支架，以免线缆因重力损伤。根据布线标准,要求每隔600mm高度冲一排（每排均布4个穿线环），见图。要求没有毛刺；

图5.1 桥架穿线环尺寸图

Ø 垂直桥架要与各层的水平桥架连接，并且要与各楼层配线间高架地板下的桥架连接；
Ø 根据综合布线系统的穿线工艺,要求桥架的内截面尺寸应大于所穿线缆截面积之和的3倍；
Ø 桥架转弯处应采用弧线形弯头或折线型弯头,以免发生线
Ø 桥架连接处要求通过接地线彼此连接；
Ø 桥架施工时间应在内装潢期间，与强电工程同步进行；
Ø 桥架施工完毕后，应交综合布线施工方检查。

6.4。3水平子系统管线方案
水平管线是大楼内信息系统的血管。根据图纸,水平电缆（包括光纤）从每层配线间引出后，先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点的房间，再由各房间吊顶内的分路桥架和预埋在墙内的不同规格的铁管，将电缆引到墙上暗装的信息插座内。
为确保线路的安全，应使管线有良好的接地端。金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接，然后接地。
由于内装潢与弱电管线之间有着密切的关联，需要获得安装公司的大力支持，例如隔断内是否有横档、弱电管线与强电管线的交叉、在剪力墙上不能动大手术、在玻璃隔断上不能穿线、部分柱子要剔槽或外包装、某些垂直桥架要安装假柱子等等，因此有关管线的实际走向有待于与内装潢工程的承包商商谈后，再提供准确的管线方案。
对管线的要求
Ø 金属桥架用来安放和引导电缆，并起到机械保护的作用.同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便;
Ø 桥架材料均为冷轧合金板,表面镀锌；
Ø 管线施工单位要求能够根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝;
Ø 为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒；
Ø 根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8—10倍.因此，吊顶内桥架在转弯或分路处均应设置45.转角(对于100×150的桥架,其45度转角边长为100mm;对于150×300的桥架,其45度转角边长为150mm）;
Ø 在管线转弯处不能拐死角，转弯半径〉10cm;
Ø 水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全；
Ø 若管线长度不够，需加套管时,应加外套，不能加内套；
Ø 在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径；
Ø 所有桥架在线缆安装完毕后，全部要求使用锁扣封闭,以防鼠害；
Ø 为确保线路安全，应使桥架有良好的接地端。金属桥架、金属软管均需整体连接，并在本楼层内接地（强电保护地）。接地线截面积不小于6平方毫米；
Ø 所有薄壁金属电线管均用导线焊接，并与桥架连接；
Ø 为防止电磁干扰，信息线缆线路与强电线路平行走向之间距离不能小于如下距离：
<2KVA
127mm
2-5KVA
305mm
>5KVA
610mm

6。4。5 信息插座底盒
此次使用的信息插座底盒全部为国标86型盒。由于办公家具的情况不明,暂定所有底盒的底面距地面高度为300mm.
在各信息插座处应在墙内预埋国标86型盒,各盒与墙内管路应连接良好，不能断接；
信息插座距离强电插座应该大于20cm。
6。5 项目管理
项目管理的任务是有关项目实施过程中的内部交流、报告、程序及合约等事宜.我司的项目经理将负责此项工作并完成以下任务:
6。5。1 项目计划
根据项目需求、工地具体情况制定项目进度;
同甲方的项目经理共同讨论工作任务以及合约赋予双方的责任；
落实对施工人员的消防教育、安全施工教育、持证上岗、文明施工教育；
准备详细的项目计划，确定项目的关键阶段,分配好双方的每一阶段的任务；
制定整个项目进展情况报告的计划。
进度控制管理
我司会指派有丰富施工经验的项目经理领导项目组进行进度控制,包括设计、施工进度、材料设备供应、成本控制管理及满足各种需要的进度计划的编制、检查；施工方案的制定与实施，以及各方面的协调,经常性地对计划进度与实际进度进行比较分析，并及时调整计划等.
根据联合汽车广场的规模和我司的施工经验,在内装潢施工前,我司的项目经理会与甲方、装潢公司一起,商讨施工计划及彼此之间的配合,在达到共识后，为实际施工创造便利。
在施工过程中,我司的项目经理将经常与甲方和装潢公司保持密切的联系，一方面提出自己的进度、要求和问题,同时听取甲方和装潢公司的要求，积极配合装潢公司的进度发展,争取实现整个系统的正常运转。
6.5。3 项目跟踪报告
根据项目计划衡量、跟踪和评估项目进展情况;
与甲方的项目经理一起，解决有关项目计划与项目进度的偏差；
监督项目内容、进度及技术力量并随时作相应修改；
定期向甲方的项目经理汇报工程进展情况、确定下一步工作计划，提出需要甲方帮助解决的问题；
分析并检查有关修改的要求,负责项目修改过程控制。
6。5。4 变更管理
工程中经常会因为各种原因需要对原设计方案进行变更,为了对工程负责，我司的项目经理会根据变更情况填写变更单（不管是哪一方提出的变更)，经甲方人员签字后生效,以免因工程变更影响了工程进展和工程验收。

质量控制管理
我司除了选用相应的国家规定进行质量控制以外,还以国外相应的规范要求对设计质量、施工质量、材料和设备质量进行管理、要求。
我司将严格按图施工,严格按照合同要求和施工规范进行施工。施工过程中，现场施工督导自检、监理检验，对施工质量严格层层把关,确保施工质量，达不到要求的部分坚决返工。
根据罗森伯格公司的规定，我司将HDCS综合布线系统实行一年施工保证。除人为因素（机械损伤及不可抗力）外，在工程完工后一年内，我司将对所出现的故障,免费提供工程维修.
6。5。6 项目文档管理
我司将用严格的文档管理体系对工程项目文档实施进行明细管理。具体包括：客户原始资料、合同、项目分级计划、项目进度、项目投资、项目预算、项目设计、施工、验收的标准、依据和规范、项目工程记录、信息控制制度、文件收发记录、文件存档、会议记录管理。相关标据管理等。
定期提交进度报告；
每一个阶段提交一份阶段报告，并由双方项目经理签字认同；
项目完成后提供峻工图纸及测试报告。
6。5。7 工程项目验收管理
我司将以下列文件作为工程竣工验收和办理移交手续的依据:
工程承包合同；
工程设计文件；(包括：施工图纸、设计说明书、设计变更洽商记录、各种设备说明书等）
国家现行的施工验收规范；
测试报告;
竣工图及竣工报告。
我司先进行竣工自验，合格后邀请业主进行正式验收，通过后双方在接收函上签字。

6。5.8 工程维护管理
我司在合约规定的维护期内依据维护合约条款进行免费维护管理，维护期后，业主可视需要，可以与我司签订维护合约。
6。6项目实施人员配置
总则
我司将成立工程项目组，负责本工程的总体规划和协调工作，其重点在于根据实际的需求和资金投入,确定大楼布线工程的规模、进度、实际可能实现的工期，以及与建筑工程之间的衔接等一系列问题。
为了充分理解甲方和设计方的意图,希望甲方和设计方除了提供设计文件以外，还能够在各个阶段中充分参与本项目的工作，并就其中的技术问题提出甲方和设计方的观点。
6.6。1 项目小组的人员组成及职责
项目管理人员组成
项目管理小组由具备专业技术知识及丰富实践经验的工程师组成，宗旨在于为客户提供专业的及时的服务，并且将配合客户的需求变化而作灵活机动的变更。
项目管理人员的职责
项目经理：
直接对业主和总包的项目经理汇报
总体负责项目的技术水平、费用资金、时间安排、质量控制
负责进行内部分配、管理、控制和安排资源以适应客户要求
建立良好的客户及合作单位和关系。
系统设计工程师
分析用户需求、技术指标,进行系统设计，提供设备报价
进行项目规划,提供网络和话音及其他应用支持
提供系统与其他系统的配合应用设计
提供产品的技术特征说明
制订完工技术文档
安排专门培训
提供长期的技术和咨询服务
安装设计工程师
进行系统深化设计、以便施工
提交用户及其顾问设计院审核施工图纸,根据各方面反馈的信息和要求进行修改,最终通过设计院和业主的确认完成深化设计。
根据项目整体的施工进度安排，制定并不断调整系统的施工进度计划。
制订测试技术要求和执行计划。
整理施工文档.
质量控制工程师
严格执行质量控制，落实在设计、施工、测试、文档等各个环节中
安装工程师
根据施工进度计划,安排施工,并与业主及其他系统承包商建立良好的协作关系。
控制施工人员的施工操作，如布线、端接、测试、跳线等
安排系统测试,提交测试报告，并由业主进行测试验收
建立良好的协作关系
根据交换机系统、数据系统的应用要求，提供跳线配合
6.6.2 项目执行计划
根据用户需求，进行技术分析，获取有关建筑特征、应用层次、环境等信息,加深对技术要求、合同条件的理解，进行系统设计。
提交用户及其顾问设计院审核详细施工图纸，根据各方面反馈的信息和要求进行修改，最终通过设计院和业主的确认.
根据项目整体的施工进行进度安排，制订并不断调整本系统的施工进度计划.
根据施工进度计划，安排施工，并与业主及其他系统承包商建立良好的协作关系。
严格执行质量控制，落实在设计、施工、测试、文档等各个环节。
进行系统测试,提交测试报告，并由业主进行测试验收;
根据交换机系统、数据系统的应用要求，提供跳线配合；
整理并提供完整的文档;
提供现场培训及专门培训；
提供现场系统保养以及长期的技术支持和咨询服务。
二、系统测试及验收方案
总则
当布线系统全部安装完毕，甲方和我司检验人员共同对整个工程进行最终验收.
测试可以通过抽样测试进行以证实所有的安装均符合结构化布线的技术要求.
按ISO/IEC 11801 Class E 标准对六类铜数据缆进行测试（电缆测试器 200兆赫以上）
对光缆测试:功率测试，OTDR 测试(功率：衰减测量)
在最终验收检查之前，提供打印记录的测试均符合结构化布线的结果。
现场测试收检
用户代表有权利在安装工作工程中和结束时检查所有的安装工作,以确保所有的安装工作以及所有的安装的材料、设备均全部满足要求和符合标书要求。
用户代表有权利在现场正常工作时间或是约定的其他时间不受限制地访问现场的施工，以便提出检查或是在安装过程中目击测试。
测试及验收步骤
施工人员自测,根据国家技术监督局的行业规范进行,铜缆导通测试、性能指标测试,光纤性能指标测试
提交测试报告至业主和总包方
由业主和总包方进行抽样测试，或由业主委托国家技术监督局进行抽样测试（此费用不计入工程施工费中）。

2。1 工程验收

布线的施工工艺质量并不能完全决定整个网络布线的质量,所以对布线必须作认证测试，以决定链路是否能达到设计要求.布线的认证，对今天来说是重要的，对明天来说是生死攸关的。
2。1.1 验收标准

双绞线连接:
根据ISO IS 11801国际标准 Class E （CAT。6）之要求制定
光纤连接:
根据ISO IS 11801国际标准Optical Class之要求制定

2.1。2 被测线路的定义
双绞线连接

光纤连接

2.2 测试项目及参数意义
2。2.1 测试项目

双绞线连接
接线正、误测试：所有双绞线连接必须进行测试；
接线连通测试：所有双绞线连接必须进行测试；
ISO/IEC 11801标准认定测试：随机抽样10%双绞线连接进行测试。

光纤连接
1. 测试波长：1300nm或850nm；
2. 主干子系统光纤连
参数意义
ISO 11801 关于六类测试主要参数如下：
接线图
长度测量
近端串扰(NEXT)
累加功率NEXT（Power Sum NEXT，PSNEXT）
衰减量(Attenuation)
衰减对串扰比（Attenuation Crosswalk Rate,ACR）
远端串扰(FEXT)及等电平远端串扰(ELFEXT）
传播延迟（Propagation Delay）
延迟差异（Delay Skew)
结构化回损及回损
　　频带宽
阻抗（Impedance)
　　直流环路电阻
　杂讯
上述各参数含义分别描述如下：
■接线图
接线图用来表示错误接线的方式。每一条电缆的四对八根线芯的接线图可以表示：
　　在每一端点的正确压线位置
是否与远端导通
两芯或多芯的短路
交错线对
反向线对
分岔线对
其他各种接线错误
■长度测量
对铜缆长度进行的测量应用了一种称为TDR（时间域反射测量)的测试技术。测试仪从铜缆一端发出一个脉冲波,在脉冲波行进时如果碰到阻抗的变化，如开路、短路、或不正常接线时，就会将部分或全部的脉冲波能量反射回测试仪。依据来回脉冲波的延迟时间及已知的信号在铜缆传播的NVP(额定传播速率） 速率，测试仪就可以计算出脉冲波接收端到该脉冲波返回点的长度。NVP是以光速(c)的百分比来表示的，如0。75c或75％。
测试仪也必须能同时显示各线对的长度。如果只能得到一条电缆的长度结果，并不表示各线对都是同样的长度。
■近端串扰（NEXT）
当电流在一条导线中流通时,会产生一定的电磁场，干扰相邻导线上的信号。频率越高这种影响就越大.双绞线就是利用两条导线绞合在一起后，因为相位相差180度的原因而抵消相互间的干扰的。绞距越紧则抵消效果越佳，也就越能支持较高的数据传输速率。近端串扰是指在与发送端处于同一边的接收端处所感应到的从发送线对感应过来的串扰信号。在串扰信号过大时，接收器将无法判别信号是远端传送来的微弱信号还是串扰杂讯。通常会产生过量NEXT的原因有：
使用不是绞线的跳线.
　　没有按规定压接终端.
　　使用老式的66接线块.
　　使用非数据级的连接器.
　　使用语音级的电缆。
　　使用插座对插座的耦合器。
另外，要特别注意，在链路两端测量NEXT值时，尤其在长度大于40米时，远端的串扰会被链路的衰减所抵消,而无法在近端测量到其NEXT值。在链路两端测量到的NEXT值是不一样的，因此所有的测试标准都要求在链路两端测量NEXT值.
■衰减量(ATTENUATION）
电信号强度会随着电缆长度而逐渐减弱，这种信号减弱就称为衰减.它是以负的分贝数(dB)来表示的。数值越大表示衰减量越大，即－10dB比－8dB的信号弱，其中6dB的差异表示两者的信号强度相差两倍.例如，－10dB的信号就比－16dB的信号强两倍，比－22dB则强四倍.影响衰减的因素是集肤效应和绝缘损耗。
在测量衰减量时，必须确定测量是单向进行的，而不是先测量环路的衰减量后,再除以2而得到的值。
■衰减对串扰比（ACR)
由于衰减效应，接收端所收到的信号是最微弱的,但接收端也是串扰信号最强的地方。对非屏蔽电缆而言，串扰是从本身发送端感应过来的最主要的杂讯。所谓的ACR就是指串扰与衰减量的差异量。ACR体现的是电缆的性能，也就是在接收端信号的富裕度，因此ACR值越大越好.
由于每对线对的NEXT值都不尽相同，因此每对线对的ACR值也是不同的。测量时以最差的ACR值为该电缆的ACR值。如果是与PSNEXT相比,则以PSACR值来表示。
■远端串扰(FEXT)与等电平远端串扰(ELFEXT)
FEXT类似于NEXT，但信号是从近端发出的,而串扰杂讯则是在远端测量到的。FEXT也必须从链路的两端来进行测量。
可是,FEXT并不是一种很有效的测试指标。电缆长度对测量到的FEXT值的影响会很大，这是因为信号的强度与它所产生的串扰及信号在发送端的衰减程度有关。因此两条一样的电缆，会因为长度不同而有不同的FEXT值，所以就必须以ELFEXT值的测量来代替FEXT值的测量。EXFEXT值其实就是FEXT值减去衰减量后的值,也可以将ELFEXT理解成远端的ACR。当然了，与PSNEXT一样，对应于ELFEXT值的是PSELFEXT值。
■累加功率NEXT（Power Sum NEXT)
PSNEXT实际上是一种计算式，而不是一个测量步骤。PSNEXT值是由3对线对另一对线的串扰的代数和推导出来的。PSNEXT与ELFEXT的测量对像千兆以太网这种必须使用四对线来传输信号的网络来说是非常重要的测试参数。在每一条链路上会有四组PSNEXT值.
■传播延迟(Propagation Delay)
传播延迟是指一个信号从电缆一端传到另一端所需要的时间，它也与NVP值成正比。一般超五类UTP的延迟时间在每米5~7纳秒（ns）左右.ISO则规定100米链路最差的时间延迟为1微秒（us）。延迟时间是为何局域网要有长度限制的主要原因之一.
■延迟差异(Delay Skew)
延迟差异是一种在UTP电缆里传播延迟最大的与最小的线对之间的传输时间差异。有些电缆厂家考虑到铜缆材料的缺点,将一对或两对线对换成了其它的材料,这样就会产生较大的时间差异.尤其在运行千兆以太网的应用时，过大的时间差异会导致同时从四线对发送的信号无法同时抵达接收端的情况。一般要求在100米链路内的最长时间差异为50纳秒，但最好在35纳秒以内.
■结构化回损
结构化回损（SRL,Structural Return Loss）所测量的是电缆阻抗的一致性。由于电缆的结构无法完全一致，因此会引起阻抗发生少量变化。阻抗的变化会使信号产生损耗。结构化回损与电缆的设计及制造有关，而不像NEXT一样常受到施工质量的影响.SRL以dB表示，其值越高越好.
具体测试项目及参数如下:
（A）双绞线测试
测试项目
参数
阻抗测试:
100 ± 15 W
传导延时：
< 900 ns
直流电阻：
〈 40 W
近端串扰:
> 24 db
衰减：
〈 23.2 db
回返损耗:
〉 10 db
线长度
< 90。0 m
衰减与长度比
〈 0.322 db/m
线图连接
12345678。
电容
< 56 pf/m
衰减与电容比
> 4 db

(B）光纤测试
信号衰减 < 2。6dB (500m,波长1300nm）
信号衰减 < 3.9dB （500m，波长850nm）
2。2。2 测试仪器
FLUKE公司（世界三大测试仪器公司之一)生产的FLUKE作为本工程的测试仪器。
2.2.3 测试人员
由我司派出工程师与用户方工程师共同完成整个系统的测试工作，并填写测试表。
2.2.4 测试结果
若测试结果表明所有连接(包括光纤连接和双绞线连接）满足以上所ISO/IEC IS 11801标准中的要求，可以确认工程合格。
在测试结束时将提交以下文件：
测试报告;
三、需业主配合事宜
项目的成功还有赖于甲方各级有关领导和技术人员的积极投入，只有双方人员的密切合作才能保障每一阶段的任务得以顺利完成。为此，建议甲方派出一位项目经理和一个项目小组,在项目的实施过程中同我司的项目人员分工协作,并承担甲方所应负的责任。甲方的项目经理应在项目开始前派出，并在合同的执行过程中作为甲方的全权代表.
3。1 大楼筹建办项目经理的责任
在项目实施过程中,负责用户方同我司的沟通；
与我司的项目经理共同举办项目的阶段会议，代表用户方签署有关的阶段性文件；
解决因用户方背离项目计划而出现的问题；
帮助解决项目实施过程中出现的问题，并在必要的情况下提请有关上级领导注意.
3.2 用户项目小组成员的责任
积极协助我司工程师的现场工作；
积极参加合同规定的培训课程；
积极接受我司技术人员的现场培训.
3.3现场材料库
甲方需提供专门场地用作布线系统材料的储存与管理：
面积不小于30平方米；
具备适当安全条件，如：防水、防火、防盗；
温度在-10℃～40℃之间.
3.4 施工电源
220V
交流
单相
>2KVA
380V
交流
三相
〉5KVA
3.5 现场照明用户方应提供工程施工所需的临时电源、照明等施工环境；现场应具备足够的照明条件，以保证施工中人员的安全；
3。6 工程现场第三方安全
在布线系统施工中和实施后，在施工现场，还有其他系统的实施。因此，要求甲方（或总承包）保证，在其他系统实施时所有已安装的布线部件和材料不会受到损坏.
同样,我司施工单位有义务在安装时按照甲方（或总包方)提出的要求,对安装的布线系统部件采取必要的保护措施。上述要求应在布线系统实施前，由甲方（或总包方)向我司施工单位明确提出.
3。7 交通及通讯
用户方在方便的情况下为我司项目小组在项目实施期间往返不同施工场地之间提供交通方便， 并负责提供现场及场地之间的语音通讯设施。
我司希望通过与用户方的合作，为用户培养一批专业布线系统的管理人才，这些人员将为本系统的开发和良好运行提供可靠的技术保障。
3。8 其他相关说明
甲方按双方拟定的项目进程，及时向我司提供项目实施过程中所需的一切现场条件；
如果没有我司的书面认可，甲方不得以任何形式将我司在本项目中所使用的知识和技术等所有信息提供给第三方。

上海五爱科技发展 第44页

1.1 综合布线系统施工方案
对综合布线系统而言，体现的不仅仅是材料和设备,工程在整个系统中占重要的地位.因为用户所购买的不仅仅是普通的或者一般的线缆接插件，而应当是整个工程。所以选择什么产品固然很重要,但最重要的是工程本身。
系统的设计很大程度上依赖于对综合布线的理解；而布线工程的实施在一定程度上讲是一门经验科学。本公司质量保证的承诺，不是一句空洞的保证，而是由具体保证措施为基础的。

1.1.1 水平子系统的布线施工
水平子系统完成由接线间到工作区信息出口线路连接的功能。采用走吊顶的轻型装配式电缆桥架的方案，这种方式适用于大型建筑物,为水平线系统提供机械保护和支持
装配式槽形电缆桥架是一种闭合式的桥架，安装在吊顶内，从弱电井引向各个设有信息点的房间,再由预埋在墙内的不同规格的线管，将线路引到墙上的暗装铁盒内。
综合布线系统的布线时星形的，线缆量较大,所以线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。
即：线槽的横截面积=水平线截面积之和＊3
线槽可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
如果不能确定信息出口的准确位置,拉线时可先将缆盘在吊顶项内的出线口，待具体位置确定后,再引到各信息出口。
由于铺设水平线缆之前先得铺设线管,在铺设时因当注意不能有连续的两个90度的拐角，若实际情况限制则加过线盒。
1.1.2 垂直干线子系统的布线施工
垂直干线子系统，是由一连串通过竖井垂直对准的接线间组成的，它的走线设计分为两部分。
1.1.2.1 干线的垂直部分
垂直部分的作用是提供弱电井内垂直干缆的通道。这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。在预留电缆井一侧的墙面上，还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重,如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护.
1.1.2.2 干线的水平通道部分
水平通道部分的作用是，提供垂直干缆从主设备间到所在楼层的弱电井的通路，这部分也应采用走吊顶的轻型装配式槽形电缆桥架的方案，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火的，为垂直干缆提供密封，坚固的空间使线缆可以安全地延伸到目的地，选择材算法与水平子系统设计部分的线槽算法一致。且若一根线管连续有两个90度的拐角时，应在一处加固线盒,以便拉线时不破坏线缆。与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不至需安装新的管线。
1.1.3 管线材料
1.1.3.1 对水平方向走线：线槽、线管、固定固件等。
Ø 线槽是每层总线扎的外罩。可以使有盖方形盒，或一带孔背板，线槽的规格为2米一段，壳厚2。5mm。有截面长*宽的各种选择:10*6、10＊8、10*10、20＊15（㎝！2）
Ø 线管是线缆从线槽分出至各房间的保护管。线管多为PVC官或铁管。规格为2。8米一段的圆筒。外径/内径有2cm/1。8cm、3cm/2。8cm、1寸、1.5寸、2寸等。与线管配套的由分线盒，直通，背茨等。用于线管的相互对接和与线槽的衔接。
Ø 固定配件包括膨胀螺钉、角铁等.角铁规格为6米一段，规格为3cm/3cm用于固定线槽和线管（除了预埋），每1-1.5米设一副。对垂直方向走线：背板、线槽、线管、固定配件等。
Ø 背板一般为木料，可以将垂直干线固定其上，对大对数UTP，应每3米固定一次。
1.1.4 配线间一般要求
1.1.4.1 弱电竖井一般位于配线室内,配线室不应小于6平方米；
1.1.4.2 应尽量保持室内无尘,通风良好，室温全年应保持在100C-270C之间，相对湿度应保持60%至80%;
1.1.4.3 室内照度不低于150Lux;
1.1.4.4 设备间应安装符合法规要求的消防系统，应使用防火门，至少耐火一小时以上的防火墙和阻燃漆;
1.1.4.5 门锁;
1.1.4.6 有足够的电源插座，每个电源插座的容量应 不少于300W,室内应提供UPS电源，以保证网络设备运行及维护的供电;
1.1.4.7 安装106欧姆静电地板。
1.1.4.8 配线间面积应以便于安装、调试、检修为准;
1.1.5 接地
1.1.5.1 对于线缆桥架、线槽、线管机柜用6号接地线连接到大楼的金属接地条上与综合接地系统相连;
1.1.5.2 统一接地:在各配线间和中央控制室内预留接地端子：接地电阻≤1欧.
1.1.6 工程管理
从工程一开始，就要制定了一系列的用户问题答卷,工程管理规章,工程管理表格,工程工序流程,测试技术文件，一直到最后的完工文档等保证措施，用这些手段和措施原本是模糊的布线工程任务，逐步划分为“量化”的任务。
1.1.7 工程分为三个阶段:
1.1.7.1 第一阶段
设计阶段:分为布线系统的概念设计和施工工艺设计
1.1.7.2 第二阶段
工程实施阶段：分穿线、端接、测试
1.1.7.3 第三阶段
系统认证和文档管理
2
2.1 综合布线及计算机网络系统
2.1.1 材料进场要点
必须按照合同技术文件和工程设计文件的要求,对设备、材料和软件进行进场验收.进场验收应有书面记录和参加人签字，并经监理工程师或建设单位验收人员签字。未经进场验收合格的设备、材料和软件不得在工程上使用和安装。经进场验收的设备和材料应按产品的技术要求妥善保管。
2.1.2 设备及材料的进场验收具体要求如下:
2
