D厂房临时排水施工方案.doc

D厂房临时排水施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

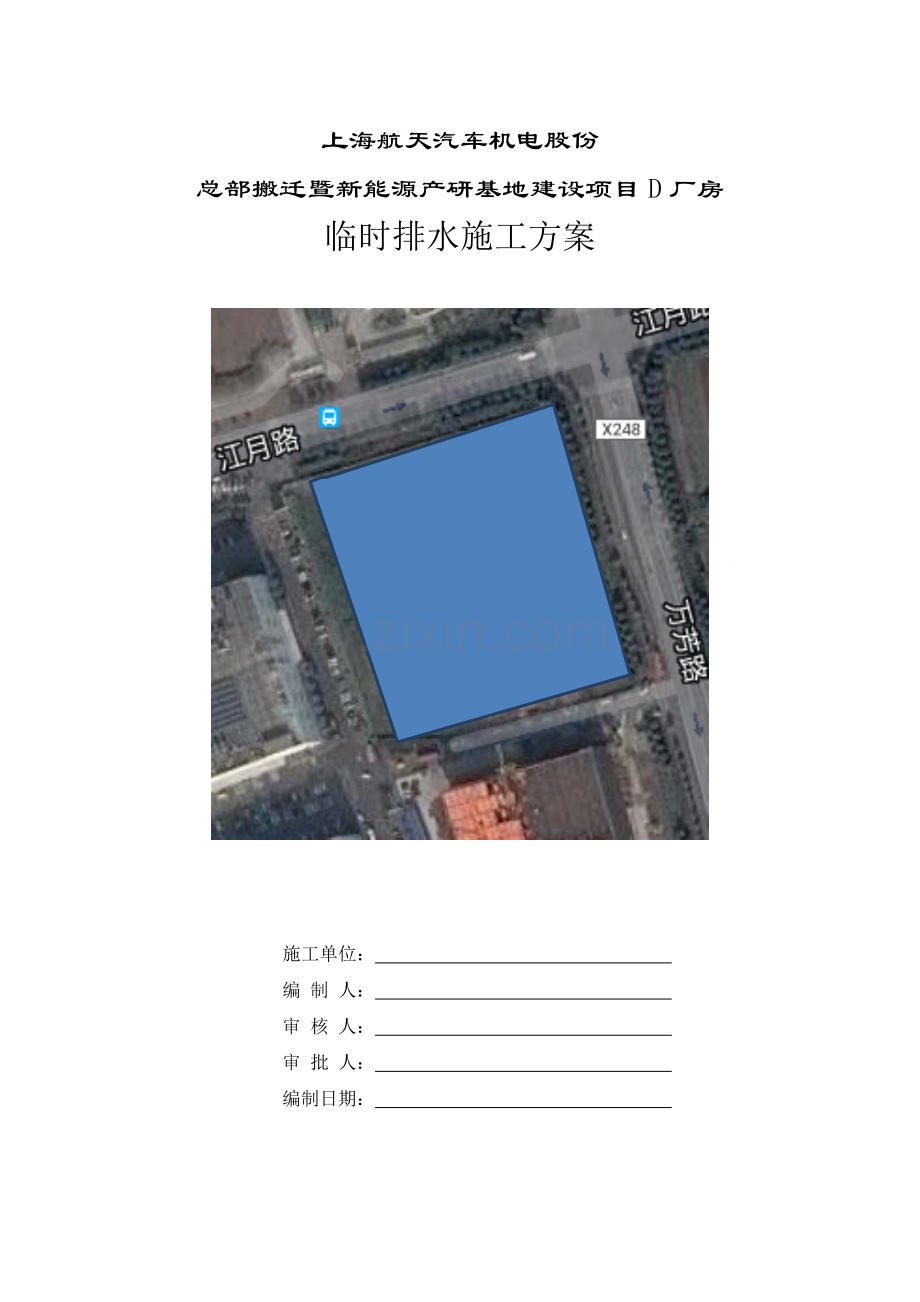

上海航天汽车机电股份
总部搬迁暨新能源产研基地建设项目D厂房
临时排水施工方案

施工单位：
编 制 人：
审 核 人：
审 批 人：
编制日期：

目 录

一、工程概况 1
二、编制依据 2
三、施工方案 3
四、施工管理措施 6
五、附图 7

一、工程概况
上海航天汽车机电股份总部搬迁暨新能源汽车产研基地建设项目是由上海航天汽车机电股份投资新建,项目位于上海闵行区浦江镇，临万芳路，北靠江月路、南依友谊河，项目内容包含新建D厂房、库房、门卫、消控室、门廊等，D厂房地上4层，库房、门卫、消控室、门廊等均为地上一层，总建筑面积为31492.67平方米，占地面积为8054.71平方米；该厂房主要用于汽车配件加工；设计单位为中国航天建筑设计院；施工单位为江苏南通三建集团股份；监理单位为上海东方工程管理监理。
根据本工程的现场临时设施布置图,在D厂房北侧面搭设临时工人生活区、食堂、厕所等，办公区放在D厂房的南侧面。
现场采用雨污分流的方式布管，各区域内雨水、施工冲洗水均经沉淀池三级沉淀后排入市政雨水管网；生活污水接入场地内市政污水井内，利用高差控制，自由泻水，生活污水采用现场砌筑3＃化粪池，通过池化后排入城市管网内,化粪池内的沉淀物定期请环卫部门抽排.
二、编制依据
本方案根据施工现场条件及周边环境情况原则如下:
本工程严格按上海市文明施工管理标准要求施工；
严格按城市市容市貌有关规定施工；
严格按建筑企业污水排放有关规定施工；
严格按上海市施工现场标化管理要求施工。
三、施工方案
3。1施工现场排水沟布置（排水布置详见平面布置图）
1、基础施工阶段
根据各基础阶段施工进度进行针对性的排水布置.施工现场在土方开挖前，已经将临时道路全部浇筑完成，在临时道路内侧面设置砖砌排水明沟，为绕D厂房,明沟宽度为0。3米，深度为0.2～0。35米，土方开挖时,在基坑底部设临时排水沟，并每隔20米设置临时集水坑，经沉淀后集中排入基坑南侧大集水坑内，用水泵抽排至路边排水沟内排入现场三级沉淀池内。
2、主体施工阶段
基础施工完毕后，土方开始回填，并将主楼四周全部场地平整，并将主楼四周料场、加工场地全部硬化,标高控制在比主楼一层地面低400mm，比路面高出100mm，这样场地内只要有水，就会自动排入路边排水沟内。
3.2 施工现场沉淀池、集水坑布置
沉淀池、集水坑的设置
根据现场实际情况，现场布置两处较大的沉淀池，尺寸根据上海相关规定尺寸进行布置，具体布置在D厂房南侧和北侧，在南侧消防大门沉淀池边设置一洗车处，洗车水排入沉淀池内，经三级沉淀后，经高压水泵循环使用。
3.3 生活区内废污水排放:
生活区内设置男女卫生间浴室，设置一个3＃化粪池,池化后排入城市污水管网内，化粪池内沉淀物请环卫部门定期清理。生活区废水排放采用Φ400波纹管埋地敷设,通过高差自由落水，排入市政污水管网。
各生活区板房前面均设置2只500＊500集水井，四周采用240标准砖围砌，M10水泥砂浆砌筑，内侧面1：2水泥砂浆粉刷，与活动板房的洗衣池相连通。
工地内食堂南侧设置1隔油池，隔油池尺寸为1.9米*0.7米，深度为1米,食堂内的所有污水均经隔油池处理后，再排入污水井内,隔油池内定期安排专人进行清理；
3.4 排水流量
根据上海市气象局提供数据，上海地区全年最大的降水量在夏季阶段,最大降雨量为100mm/天。
建筑施工场地占地面积为20000m2，则最大排水量为2000m3.
生活污水按100m3/天，由于雨季不考虑施工用水.
3。4.1排水管计算
重现期按一年计算
流量Q = 30。00 (L/s)
粗糙系数n = 0。014
设计充满度 = 55 ％

查表结果：
A/A0非满流管道过水断面面积比 = 0.56
q/q0非满流管道流量比 = 0。59

计算结果:
管径DN = 300 mm
坡度（千分之） = 3.25
流速（m/s) = 0。75

符合规范设计!
故选择的总管型号满足要求.
3.5搅拌台水泥浆水排放
根据上海市建设局规定，砂浆采用商品砂浆、混凝土采用商品混凝土.商品混凝土则通过混凝土搅拌站提供，通过混凝土罐车运至施工现场；砂浆砂浆则采用干粉砂浆现场拌制，干粉砂浆放置于定制砂浆罐内，经机械加水后直接从出料口出料,拌制过程中产生少量的清洗废水.综上所采用搅拌台设置专用沉淀池，沉淀池尺寸为800*800*1000mm,沉淀有效高度为600mm，排出口加设钢丝网片,沉淀池做法为:10厚砼筑底，侧墙采用240厚标准砖1：3水泥砂浆砌筑1：2水泥砂浆粉刷,盖板用钢筋电焊而成，沉淀池内定期清理,确保水泥浆、污水等不直接排入河道内。
3.6应急处理措施
施工现场配备排水泵、排污泵等设备，对不可预测的自然现象及施工时的意外进行全力以赴的应急抢救，确保如遇大雨等自然灾害时，施工现场的泥浆、污物等尽量避免直接排入城市管网。
3.7施工现场排污排水施工日期
施工现场排污、排水施工日期贯穿整个工程施工，计划开工日期为2021年4月25日,计划竣工日期为2021年9月25日。
四、施工管理措施
项目部成立临时排水管理班子，以项目经理施汉金为组长，张永生、徐兵、戴云松为副组长的领导小组，成员由各班组长担任，在遇到突发下大雨、暴雨的情况下，由项目经理带队,负责指挥、调动一切力量进行抢排水，并由现场两名电工，负责看护水泵运行，并长期准备两台新水泵进行备用。
五、附图

施工现场给排水平面布置图
青岛宝利钢材加工厂房
临 时 用 电

专
项
施
工
方
案

施工单位：青岛望城三宝建设
建设单位:青岛宝利钢材加工厂房
监理单位:青岛市天平建设监理公司
临时用电施工方案
一. 编制说明
1． 根据施工用电机械设备的性质，其类型和数量较多，且用电负荷量大，
使之造成布电形式较复杂,为此要求，施工现场必须按照该《临时用电施工组织设计》方案,进行组织施工，在安装过程中，用电设备进行调整时，应详细制定《施工现场临时用电补充设计》以确保临时用电的安全使用.
2． 临时用电施工组织设计依据部颁JGJ46—88《施工现场临时用电安全
技术规范》编制而成。检查按部颁《建筑施工安全检查评分标准》中的“用电检查评分表”等有关内容执行。
3、安全用电技术交底应按规程，结合标准有关规定,内容要详细交底应
及时，且必须有交底人、接受人签字。
二. 现场勘察
1． 本工程厢变在施工现场南侧，原住宅小区内，由建设单位提供箱式配
2． 电站，变压器容量为630KVA，额定输出电压220/380V三相四线制的
低压电力系统，在配电站做一次重复接地，接地电阻小于4Ω，与二次自然接地体连接,构成三相五线制，供应原小区部分住宅和本工程的施工现场临时用电.
3． 为了保证施工现场正常供电及施工机械的正常运转，设电工值班室，
值班人员昼夜负责检查配电站及线路，发现隐患及时进行处理，保证供电线路畅通。
4． 施工现场的配电将应作分级设置,即三级配电按规定设三相五线制，
并且覆盖整个施工现场，做好各处的重复接地，为了防止触电，必须采用二级漏电保护装置.
三. 确定电源进线总配电箱、分配电箱的位置及线路走向
1． 根据施工现场条件，甲方只供给一个回路，由于用电负荷量大,因此本工程由厢变引出一路送至施工现场总配电箱处,分配电箱在本楼座的南侧木工加工区、两部塔吊中间位置、钢筋加工区、砼搅拌站处各设一个、北边办公区设一个、南边生活区设一个，共计六个,各用电设备设立开关箱；电缆截面分别为150mm2、95mm2、75mm2、35mm2、16mm2电缆埋设深度为0。6米,过施工道路处，加钢管保护，电缆埋设上方0。2米处,埋设电缆标志,
2． 配电箱及开关箱设置和电器选择及安全用电技术措施
（1）、施工现场必须实行三级配电，配电箱应分级设置,总配电箱以下设分配电箱,分配电箱以下设开关箱，开关箱以下为用电设备，总配电箱给分配电箱配电,分配电箱给开关箱配电，开关箱控制用电设备。
（2）、配电主线路走向及总配电箱，已在临时用电平面布置图标出,用电设备安装就位后，按相应的总配电箱，设立分配电箱及开关箱，详见配电箱分级设置示意图。

分 级 设 置 示 意 图
总配电箱

分配电箱 分配电箱 分配电箱 分配电箱

开关箱
开关箱
开关箱
开关箱

各用电设备

（3)、配电箱、开关箱全部采用青岛市建管处备案产品，并且有防雨措施。
(4)、分配电箱应装在用电设备或负荷较集中的地区,分配电箱与开关箱的距离不得超过三十米.开关箱与其控制的固定式用电设备的水平距离不应超过三米。开关箱的下底与地面的垂直距离应大于1.3m并小于1.5m。移动式分配电箱的下底面与地面的垂直距离介于0。6—1。5m间。
（5）、焊接机械应设在防雨和通风良好的地方，焊接现场不准堆放易燃物品，电焊机的一次侧电源长度不大于五米。进线处必须设置防护罩，使用电焊接机械，必须按规定穿戴好防护用品.焊接机械的二次线宜采用YH型橡皮护套铜芯软电缆。电缆的长度不大于三十米.
（6）、使用直流电焊机应遵守下列操作顺序：

合格导线（包括一、二侧导线 ）
A、 外观检查
壳体防雨进线处有防护罩
手把线，地线不能碰壳
B、先疏通好二次线
与联结螺丝的电气连接
接火前应接保护零线
C、再疏通好一次线
导线至开关箱的距离5米
D。穿戴和配备好相应的劳动防护用品
E.合闸送电
F.试焊
G。施焊
H。排除时顺序相反
（7）、在同一配电箱内，动力和照明线路应分别设置，配电箱应装设在干燥和无杂物场所，周围有足够二人同时工作的空间和通道。施工现场所有配电箱，开关箱均应在箱门上明晰的标注其编号，名称，并作分路标志，所有的配电箱，开关箱在使用过程中必须按照下列操作顺序：送电顺序：总配电箱 分配电箱→开关箱.停电顺序反之，所有的配电箱，开关箱应配锁，配电箱和开关箱应由专人负责。
（8)、开关电器必须是合格电器,必须完整无损,动作可靠，绝缘良好，严禁使用任何破损电器，每台用电设备应有专用开关箱,必须实行“一机一闸”制，严禁“一闸多用”开关箱的开关电器的额定值应与用电设备额定容量相适应。容量大于5.5KW的动力电器应采用自动开关电器或降压起动装置控制,严禁用其它金属代替熔丝。
3、采用TN—S接零保护系统，即三相五线制供电.
（1）、施工现场，应从箱式配电站处作三相五线制，从箱式配电站联系各总配电箱之间一律采用五芯电缆直埋深度为0。6米.分配电箱联系各开关箱宜采用暗设或明设，若明铺导线架设高度不低于4米,若线与车辆交叉时，架设高度不应低于6米。
（2)、三相五线制的保护零线,必须在总配电箱内接线形成原理。且与工作零线和重复接地线相连接，施工现场的重复接地不应少于三处:即除必须在总配电箱处作重复接地外,还必须在配电线路的中间处和末端处,再次作重复接地,每一处和重复接地装置的接地电阻，应不大于10欧姆，可利用钢筋砼基础的钢筋作为重复接地,接地线钢筋要求用直径不小于ф10的圆钢引入系统线路，焊接长度应大于或等于10d。
（3)三相五线制示意图和总配电箱内接线示意图见附页。
(4）保护零线安全技术措施：
A、保护零线不得装设开关和熔断器。
B、保护零线不作它用，专供正常情况下不带电的金属外壳和重复接地线连接.
C、与电气设备相连的保护零线应为截面不小于2。5平方毫米的多股铜线。保护零线和工作零线要严格分开，工作零线仅供220V用电设备使用.
D、保护零线的统一标志为绿/黄双色线或其他特殊颜色的导线来表示.
4、漏电保护器的正常使用
（1)、购置漏电保护器:
工地使用的漏电保护器要严格把好采购关，要选用通过部级、省级鉴定的产品,要选用技术先进、青岛市监管处备案、质量可靠的产品。
（2）、保证接地线正确：
所有施工现场采用电流动用型漏电保护器。按结构形式有4极、3极和2极三种。其中4极漏电保护器为配电型,即可供动力用电380V和照明用电220V同时使用，又可单独使用控制用电设备。要根据实际情况进行接线。接线时需分清相线极和零线。
（3）、漏电保护器分级分段保护:
实行分级分段保护，形成最少二级的漏电保护网对施工现场临时用电的安全保护。《规范》规定配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时作合理的安排配合，使之具有分级分段保护的功能。开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
四. 用电负荷的计算:
计算式中的符号说明：
P—用电设备总容量
K—用电需要系数
cosΦ-电动机的平均功率因数
Q—单项设备不对称容量换算
I-导线允许电流
S—供电设备总需用容量
tgΦ—功率损失系数
导线截面选用：参考建筑施工计算手册1084页表18-24

机 械 名 称
规 格 型 号
单位
数 量
功率/台
（KW）
总 容 量
(KW)
砼搅拌机
L350
台
3
23。3
69．9
电 焊 机
BX2-500
台
2
21
42
钢筋弯曲机
QJB—40
台
1
3
3
钢筋切断机
QJ-40—1
台
1
4
4
插入式振捣器
ZN50
台
4
1.5
6
电 轮 锯
MJ106
台
1
5.5
5。5
照明及生活用电

26
合 计
156.4
主 要 施 工 机 具 汇 总 表
（1）、用电设备的总容量∑Pe=156。4KW
（2）、用电设备的计算负荷：（需要系数K1=0。75,cosФ=0。75）
P1=K1×∑Pe=156。4×0.75=117。3KW
Q1=P1×cosФ=117.3×0.75=87.98KW
(3)、用电设备的总负荷计算：（需用周期系数Kp=0.6）
∑P1= Kp×P1=0。6×87。98=52。79KW
∑Q1= Kp×Q1=0。6×52。79=31。68KW
∑S1 =√（∑P1）2+（∑Q1）2=√52。792+31。68 2=81.56KW
（4）、现场照明及生活用电：
tg=0。48
P2=26KW
Q2=P2tg=260。48=12.48KVA
S2=28。84KVA
（5）、总的计算负荷为:
Sj=92.89VA
（6）、考虑变压器的损耗：
ΔP=0.02Sj=0。0292.89=1。86KW
ΔQ=0.08Sj=0。0892.89=7.43KW
即：ΔS=7.66KVA
Sj+ΔS=92.89+7.66=100。55KVA
根据用电量计算，建设单位必需提供不小于160KVA容量的电源才能满足我方施工用电需要。
五. 导线选择及电气器件的选择
（1)、供电线路采用单回路放射形供电，通过厢变出一路通至总配电箱,由施工现场N2总箱敷设六条回路，分别通至各用电分箱位置。
（2）、通过计算可得：
A、 主电源线:cosΦ=0。8
PJ1=156.4KW
Ij1=Pj1/1.732VcosΦ=(156.4103/1。732380)0。8=189。62（A）
由查表得：主电源线采用VV3×90+2×50mm2，聚氯乙烯绝缘电力电缆。
B、F1回路：cosΦ=0。8
Pj1=42+46.6+3+4+3+5。5=104.1KW
Ij1=Pj1/1。732Vcos=（104.1103/1.732380）0.8=126。53（A）
由查表得：F1回路采用国标VV3×50+2×25mm2聚氯乙烯绝缘电力电缆
C、F2回路:cosΦ=0。8
Pj2=26+23.3+3=52.3KW
Ij2=Pj2/1。732Vcos=（52。3103/1.732380）0.8=79.46（A）
由查表得:N3回路采用国标VV3×50+2×25mm2聚氯乙烯绝缘电力电缆
六. 安全用电和电器防火措施
1、 专业电工及用电人员
专业电工必须持证上岗，工作时穿绝缘鞋、戴绝缘手套,使用合格的电工工具，做好相应的防护措施，不得酒后上岗。对工程的供电线路、配电、开关箱每月检查一次，并做好检查记录,各类用电人员应做到：掌握安全用电基本知识和所有设备的性能，严禁设备带病作业，停用的机械必须拉闸断电并锁好开关箱。
2、 设备值班电工。
值班电工应按青岛市电业局下发的《青岛市高压用户变电运行管理标准细则》贯彻执行。维护施工用电，做好用电记录，确保用电.
甲方提供的箱式配电站的技术资料，主要有原理系统控制图、产品合格证、说明书及移交手续和电业局对箱式变压器的有关规定等材料。
3、 本工程规模较大，配套安装工程相对复杂，现场以总配电箱为中
心设埋地电缆，涉及施工现场部位较大，防止电缆受损。
4、箱式配电箱的电源线为暗设,并加设PVC套管,埋地深度600mm，并做出明显标记.
5、在潮湿和地下工程及触及带电体场所所用的照明电压不得大于24v。
6、施工现场应根据用电要求，配备常用的电器测量工具。严禁带电
作业,施工现场严禁使用电炉子。

七.施工平面布置图（详见附图）

八。 临时用电接线系统图（详见附图）

湖南省火电建设公司

作 业 指 导 书

编制单位
湖南省火电建设公司
工程名称
国电湖南宝庆煤电（2×660MW）工程
单位工程
主厂房地下结构
项目编码

版 次
第1版

名称：

基础施工排水方案
编 写

日期

审 核

日期

会

签
工程部

日期

质管部门

日期

安保部

日期

批 准

日期

作业指导书控制页：

配置发放签收表
配 置

配置岗位
电子版
纸质版
签 收
项目总工
√

项目工程部
√

项目质保部
√

项目安监部
√

项目专工
√

施工员

√

作业指导书（技术措施）级别
重要

签 名
一般
√
技术交底记录检查
项目总工程师

专责工程师

重大方案执行情况
项目总工程师

项目生产经理

重要工序过程监控表

序号
重要工序名称
执行情况
质检工程师签名
1
土方开挖

2
钢筋安装

3

作业指导书(技术措施）修改意见征集表

建 议 人

日 期

修改建议：

回收签名（日期)：
目 录

1 编制依据及引用标准5
1.1《火电施工质量检验及评定标准》（第一篇土建篇）；5
1。2公司《质量、安全健康、环境管理手册》Q/501-218.01-2005；5
1.3《主厂房框架柱基础及承台施工图》F5201S—T；5
1。4《地基与基础工程施工及验收规范》GB 5 2—2002；5
1.5《建筑施工及验收规范汇编》GB.50300—2001;5
1.6《施工组织总设计》；5
2 工程概况及施工范围5
2。1工程概况5
2。2 施工范围5
3 排水施工方案5
3.1 排水组织5
3。2 排水沟设置5
4安全文明施工及环境管理要求和措施6
重要环境因素危害6
重要危险源清单及控制措施7
5附图：排水方案图7

1编制依据及引用标准
1.1《火电施工质量检验及评定标准》（第一篇土建篇）；
1。2公司《质量、安全健康、环境管理手册》Q/501—218。01—2005；
1.3《主厂房框架柱基础及承台施工图》F5201S-T；
1。4《地基与基础工程施工及验收规范》GB 5 2—2002;
1。5《建筑施工及验收规范汇编》GB.50300—2001；
1。6《施工组织总设计》；
2工程概况及施工范围
2。1工程概况
本工程为主厂房基础工程,上部为钢筋混凝土框架结构.基础设计为柱下独立基础和桩基础，基础平面布置图中所标标高为基底标高。±0。000m相当于绝对标高234.80m.
2.2 施工范围
本次土方开挖范围为#1主厂房、＃2主厂房、#1锅炉房、＃2锅炉房、集控楼、汽机等基础。
轴的～和~轴柱基础与磨煤机基础一起配合施工.
3 排水施工方案
3。1 排水组织
在施工前,应在已平整的施工场地采取排水措施。施工期间由承包商按建设方规划的排水系统设置排水系统，如需采取临时排水措施，须经建设方认可后由承包商处理。承包商应负责划定范围内排水系统的清理疏通，保证排水的畅通,并应为其它承包商的场地排水提供方便.
开挖时应根据现场实际情况，进行必要的开挖边坡支护和降水。设计末考虑施工期间的浮托影响，施工中要注意降水。
施工时应先施工埋深较深的基础,再施工较浅基础。
3。2 排水沟设置
土方开挖时应沿基坑地面四周设置300宽×400深临时截水沟，1000×1000×1200m的集水井；在基坑内四周设300宽×400深的排水沟,800×800×1000集水井。排水沟与集水井均采用MU10粘土砖M5水泥砂浆砌筑。内抹1：2.5水泥砂浆压光.污水用泥浆泵或潜水泵抽出排至就近的厂区排水系统内。施工期间须降低地下水位，采用两台直径100mm污水泵日夜抽水。
现场实行有组织排水，采用明沟结合管道排放.明沟沿道路布设，过道路处设管道，明沟坡降不小于0。3％。
污水经过处理达标后汇入排水沟.混凝土搅拌系统污水经沉淀池沉淀后汇入排水沟.施工期间我公司将定期对排水沟进行维护和清理,保证排水沟畅通，场地无积水，不堵塞厂区排水主管网.
排水流向:锅炉房-—主厂房——集水井—-厂区下水管道。
1000×1000×1200m的集水井设置在主厂房轴交~轴之间位置，就近用抽水机排入厂区公路边的下水井中.
4安全文明施工及环境管理要求和措施
全员树立“安全第一、预防为主"的思想意识,施工人员进入现场前必须进行安全教育.进入施工现场人员个人防护用品配备齐全，并正确佩带。
项目负责人在施工前要协同安全员对施工人员进行安全教育，严禁违章操作。专职安全员要跟班、值班，经常检查,杜绝一切事故隐患。
作业人员应服从安全部门的统一管理，特殊工种作业人员应持证上岗，严禁无证人员违规作业.各工种(电工、机械工等）施工机械操作人员必须严格按操作规程进行操作,不得违章操作、修理，必须由专职修理工修理.
岗位分工明确，加强机械、用电的安全管理。用水泵抽水时,作业人员必须有足够的安全用电知识，电源盘必须使用带漏电保安器的移动盘。
电源开关,控制箱等设施要加锁，并设专人负责管理,防止漏电触电；所有的用电工具均要有安全接地;并经过绝缘检查，现场施工用电的配置及其它带电机械、工器具的用电，检修、维护需专业电工操作，电工需持证上岗.
重要环境因素危害
序号
重要环境因素名称
控制措施
1
机械（包括建筑设备）保养、维修、使用中产生的废油、纱棉
《施工现场废料排放管理》管理方案、《施工现场危险废品管理制度》
2
现场施工用电、用水消耗
《节能工作管理办法》
3
污水排放
沉淀后排放
4
建筑施工产生的建筑垃圾
集中堆放在生产区垃圾厂内或堆场中

重要危险源清单及控制措施
序号
危害名称
控制措施
1
行人掉入坑洞中
设置围栏和警告标制，晚上红灯示警。
2
电源线破损的便携式卷线盘,无漏电保护装置或漏电保护装置失灵.
教育职工严格遵守《施工用电管理规定》和安全操作规程；定期检查配电盘、柜和带电设备，并按规定要求保养、维护。
3
水泵转动部位防护罩不完善，机械失修、带病作业
安全员及时检查并督促整改设置防护罩,并严格遵守《中小型施工机械安全管理制度》、《机械维护规定》、《施工机械认可办法》，遵守安全操作规程，由机管员进行管理.
4
车辆掉入水沟、水井中
管理人员按《车辆交通安全管理制度》，多方监督及时教育驾驶人员限速行驶。
5
坑洞边无防护，临边无防护
设置安全围栏，悬挂安全警告标志。
5附图：排水方案图

主厂房区域排水方案
