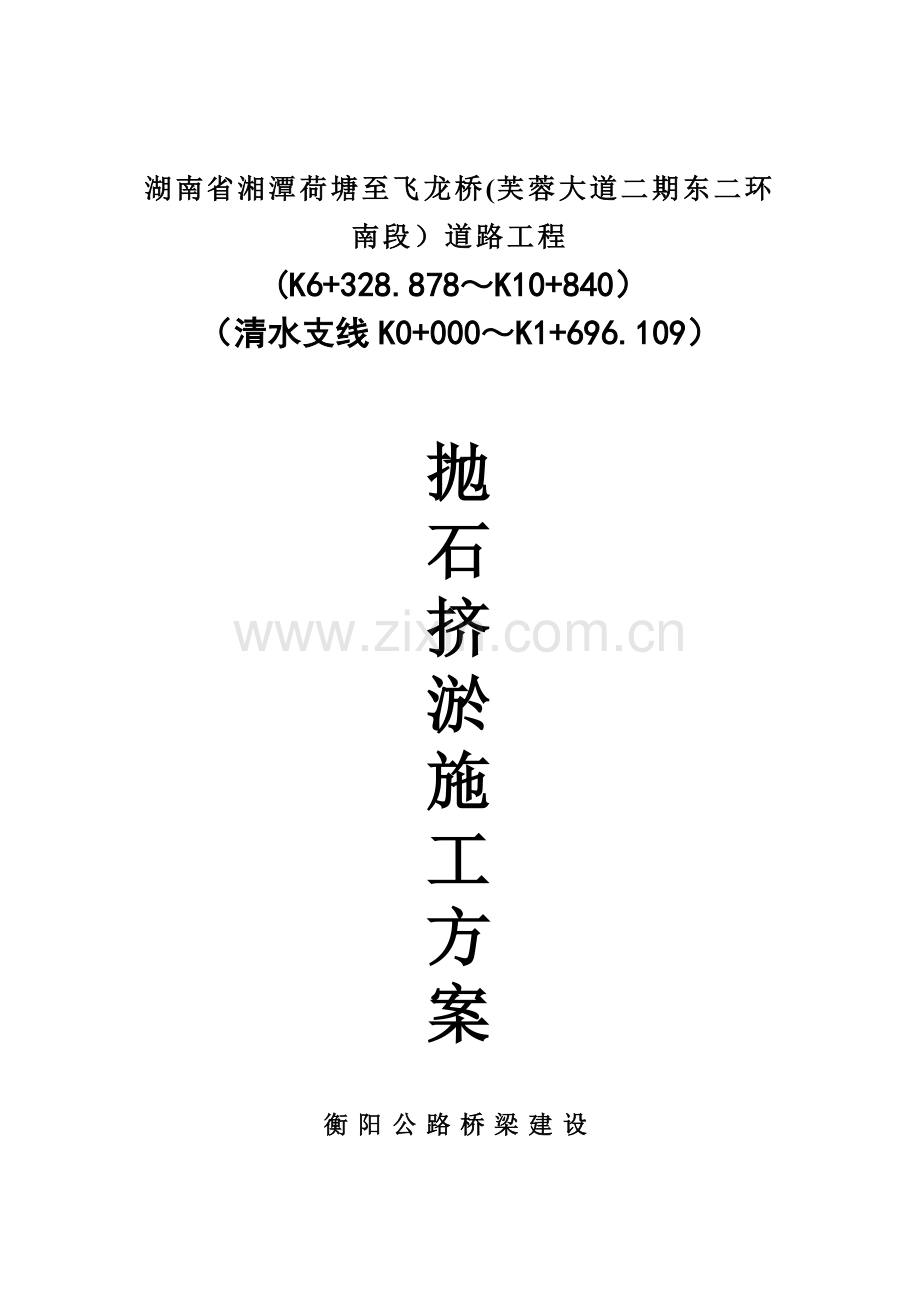

湖南省湘潭荷塘至飞龙桥(芙蓉大道二期东二环南段）道路工程
(K6+328.878～K10+840）
（清水支线K0+000～K1+696.109）

抛
石
挤
淤
施
工
方
案

衡阳公路桥梁建设
二Ο一三年四月

路基抛石挤淤施工技术方案

一、工程概况
本合同段施工里程起于荷塘乡清水村K6+328。878，终于湘潭市飞龙桥K10+840，其中包含清水连接线K0+000～K1+696。109，全长约为5。4Km。主线路线大致为南北走向，途经清水村，于高月塘跨湘黔铁路，在飞龙桥与107国道相接;清水支线起点位于五爱村107国道，向东在清水村小学北侧与主线K6+433.227相交。路线行经地区多为耕地、居住区，部分为荒山,杂草丛生，降水量充沛,地表水系发达，多鱼塘、水田、沟渠等.
本合同段内路基塘堰、水田的按设计图纸处理方法主要有：抛石挤淤和排水挖淤。抛石挤淤法是在路基底从中部向两侧抛投一定数量的片石，将淤泥挤出路基范围以外的一种施工换土形式，此法施工简便易行，无须抽水和清淤.本合同段抛石挤淤段落及数量如下表：
抛石挤淤工程数量表
序号
起止桩号
长度(m)
抛投片石（m3）

1

2

3

4

5

6

二、抛石挤淤施工方法
1、测量放样：
导线复测完毕后，对导线点及中桩进行加密，并将成果上报监理工程师，在监理工程师批复后，按照图纸进行抛投片石的施工放样。即先按抛投片石设计标高计算出抛投片石路段顶面的路基宽度,在塘埂上定出抛石路基顶面的边桩和路线中桩。
2、抛石挤淤施工工艺图
抛石挤淤施工工艺框图
施工准备

施工放样

分层抛石

施工放样

填塞垫平

碾压

塘梗处理

10cm砂砾垫层

过滤层土工布

30cm砂砾垫层

防裂土工格栅

2、抛投片石:
抛石料径下大上小，原则是大于50cm的石料抛于塘底。用自卸汽车将石料运至抛投现场塘堰边缘(严禁直接向塘堰中直接倾倒）,先用挖掘机进行分选抛投，即由挖掘机将大粒径的片石均匀分层抛投。直至片石露出淤泥面或水面，然后由推土机将小粒径的片石推平嵌缝.当路线从塘堰的中间穿过时，挤淤从路堤中心呈等腰梯形向前和两侧抛填至路基宽度,使泥沼及软土向两侧挤出;当路线从塘堰的边或角穿过时,则从塘埂向塘堰中心抛投，并使泥沼及软土向塘堰中心挤出。为了增加挤淤效果，抛石采用推土机和挖掘机配合进行，方法为进占法。抛投至淤泥面或水面以上30~50cm后即可进行碾压。
3、碾压：
抛投过程中首先由自重较大的推土机及挖掘机来回走动进行碾压，使片石沉入基本稳定。待作业面展开后，再用自重18T以上的振动式压路机进行碾压，振动碾压4～5遍，碾压过程中，用人工将片石空隙以小石或石屑填满铺平,直至抛石层顶面平整无明显孔隙。
4、检测
压实度检测采用沉降观测法,以重型振动压路机压实,当压实层顶面稳定，无轮迹,可判为密实状态.在检测路段选择检测点，用白灰做出明显标记,先记录初始高程，然后用压路机振动压实2遍后，再观测检测点的高程，如前后两次检测点高程差在3mm以内,可判定沉降稳定，压实度满足要求。沉降观测检测点的抽检频率参考灌砂法的检测频率。检验合格后方可填筑碎石垫层。如检验后不符要求，查明原因,采取措施或继续碾压，直到合格。
5、10cm砂砾垫层
砂砾最大粒径为40mm，按不同粒径进行了拌合，使级配良好.砂砾垫层铺填厚度为10cm，用推土机推平后,振动碾压3遍。碾压完成后进行土工布的铺设.
6、过滤土工布的铺设
土工布的铺设采用人工铺滚，要求其表面平整；土工布与土工布之间采用采用搭接形式，搭接宽度不得小于0.2m。
7、30cm砂砾垫层
砂砾最大粒径为40mm,按不同粒径进行了拌合，使级配良好.砂砾垫层铺填厚度为30cm,用推土机推平后，振动碾压3遍。碾压完成后进行土工格栅的铺设.
8、防裂土工格栅铺设
土工格栅采用双向玻纤土工格栅,纵（横）向屈服伸长率小于4％，在土工格栅施工前对准备铺土工格栅范围内的碎石层整平,按设计桩号和宽度放出大样，并用白灰划出界线。按撒好的灰线开始铺土工格栅，灰线以外余出10cm,然后用直径6mm钢筋加工成的U形卡将格栅两边固定，铺到路基对面宽度按边线铺好，每隔5m用U形卡固定，顺序铺土工格栅，搭接两个栅肋约6cm，并每隔3—4个栅肋用铅丝绑扎，绑扎时将其用双层铅丝绑扎牢固。已铺好的土工格栅及时填筑填料，避免其受到阳光过长时间的直接暴晒。在施工过程中随时检查土工格栅的质量,如有折损、刺破、撕裂等问题时，立即修补或更换，保证土工格栅的使用质量.

三、施工进度计划
(一)施工前提条件:
（1)、根据设计资料对全线导线点、水准点进行复测及增设;对横断面进行测量及绘制复测图纸；放样出中桩，确定路基征地线。
（2）、路基范围内的征地拆迁工作已做好。
(3）、分项工程开工报告已得到批复。
(二）计划安排：
主线K6+328。878～K10+840,清水支线K0+000~K1+696.109抛石挤淤工作计划2013年4月9日开工，2013年6月9日完工，计划工期60天。

路基抛石挤淤施工计划表

序号
项目名称
2021年4月
2021年5月
2021年6月
9~10
11~15
16～20
21～25
26~30
1～5
6~10
11~15
16～20
21~25
26~31
1~5
6~10
11～15
16~20
21～25
1
修建施工便道

2
抛石挤淤

(三）工期保证措施
1、组建施工经验丰富、组织管理能力强的专业化施工队伍和管理机构，实行工期责任制,建立完善的工期奖惩制度。
2、制订详细、可行的施工计划和确保工期的措施，在人力、物力和财力上统一调配、合理使用。
3、坚持星期日例会制度和技术交底制度，及时解决施工中遇到的技术难题和实际困难，确保施工的顺利进行。
4、狠抓工程质量，搞好安全生产，避免由于发生质量和安全事故而影响施工进度。
5、尊重、服从业主和监理，积极主动配合监理工程师检查和检验,保证工程一次验收合格。
6、搞好与地方政府和当地群众的关系，坚持文明施工，做好环境保护,做到施工不忧民，取得地方政府和当地群众的理解和支持，创造一个良好的施工环境，尽量减少和避免阻工现象，争取施工有效时间。
7、科学制订雨季、冬季、夜间施工的各种保证措施,做好防洪、防爆、防雷、防盗、防火的详细计划，确保优质、高效地完成每一项施工任务。
8、积极开展社会主义劳动竞赛活动，激发广大职工的工作热情和创造精神，提高劳动效率.

四、施工管理机构及人员分工
主线K6+328.878～K10+840，清水支线K0+000～K1+696.109抛石挤淤工作优质、高效地完成，项目部计划安排路基施工一、二、三队三个施工队施工，管理人员及人员分工见《施工管理人员一览表》。

抛石挤淤管理人员一览表
姓名
职务
职责
蒋鹏
队长
负责通涵三队的全面工作
董桂勤
主管工程师
负责K167+010通道的技术工作
袁意龙
质检部长
负责项目部的质检工作
王维
施工员
负责通涵三队的技术工作
李金先
质检员
负责通涵三队的质检工作
王石杰
安全员
负责通涵三队的安全工作

五、资源计划
机械设备一览表
序号
机械名称
型号
产地
单位
数量
设备状况
1
挖掘机
KOBELCO350
成都
台
10
良好
2
自卸汽车
EQ1108G
石堰
辆
30
一般
3
压路机
YZ18G
洛阳
台
4
一般
4
推土机
山推22

台
8
一般

劳动力用量一览表
序号
工种
单位
数量
备注
1
机械工
人
52

六、质量控制
(一)、质量保证体系
1、目标:满足设计与规范要求，确保工程达到市政优良工程。
2、思想保证体系
为了保证提高工程质量，必须加强全体职工的质量教育，其主要内容有：
①质量意识教育.要使全体职工认识到该工程为湘潭市“交通畅通工程"重要组成部分，提高质量对国家、企业和个人的重要意义，树立“质量第一"的思想.
②技术培训.让工人熟悉掌握市政工程技术和规程等，技术和管理人员要熟悉施工验收规范、质量评定标准,原材料、构配件的技术要求及质量标准，以及质量管理的方法等，专职质量检验人员能正确检验和计量测试方法，熟练使用其仪器、仪表和设备，使全体职工具有保证质量和技术业务知识的能力。
3、组织保证体系
按ISO9002标准建立质量保证体系，落实岗位责任制，实行全面质量管理，明确各级机构职责分工，公司设置质量管理部门,项目经理部建立质量管理小组或配备专职检查人员,班组要有不脱产的质量管理员，从上到下形成一个完整的质量管理组织系统。
（二）、质量保证措施：
1、成立以项目经理为组长，项目副经理和质检负责人为副组长的全面质量领导小组，控制工程总体质量，同时配备经验丰富的质检工程师，并且充分发挥试验室作用进行分项工程的质量管理和数据检测，严把质量关。
2、建立施工队队长任组长，主管工程师为副组长，并配备相应的技术人员，成立质量自检小组,把好每一道工序的质量自检关。
3、选取事业心强、工作责任感强、坚持原则、廉洁奉公、不徇私情、具有较强工作能力和丰富施工经验的技术人员担任专职和兼职质检员，实行质量责任制和旁站制度。
4、实行全面质量管理办法，工程开工前组织全体职工学习合同文件和技术规范，牢固树立质量第一，预防为主，确保全优工程的思想。
5、严格执行《公路桥涵施工技术规范》和《公路工程质量检验评定标准》，按设计图纸施工，尊重和服从监理工程师和业主代表关于施工质量的各项指令要求,科学组织，精心施工，从工序抓起,以工序质量保证分项工程质量,以分项工程质量保证分部工程质量,以分部工程质量保证单位工程质量，实现工程质量目标。
6、严格按照施工方案实施，加强施工技术管理,在施工中认真执行“三检"（自检,互检，交接检），严格把好“五关”（施工技术图纸复核关，测量定位复核关，技术交底关，工序检验关，隐蔽工程检验签认关）.
7、质检员、试验人员必须跟班作业，主要部位必须有专业工程师现场监督,确保施工全过程的质量监控，并建立质量工作台帐。
8、坚持质量检验收程序，每一工序完工，经质检人员自检合格，报分项工程主管工程师复核签字后，填写质检单，由质检部复检，确认合格，再报请监理工程师检验，经监理工程师检验合格签证后，方能进行一道工序的施工。
9、从源头抓质量，严把原材料质量关，所采用的各种原材料及半成品必须经试验室取样检测合格后方可进场，进场材料在使用前要严格按规定的抽检频率进行抽样检查，并报请监理工程师检查验收合格后，方可使用。
10、切实抓好基础砼、墙身砼、盖板制作和安装、浆砌片石八字墙和台背回填等主要工序的施工质量，建立质量奖罚制度,严格执行质量事故处理制度。
11、定期检查,校正检测仪器,避免由检测仪器的误差而影响工程质量.

七、安全保证措施：
（一）、安全目标
按《建筑施工安全检查标准》（JGJ59—99）进行管理，组织施工，创建“文明安全工地”,确保安全无事故.
(二）、安全组织机构设置图
材料部门
财 务 部 门
技术部门
机械动力部门
安全部门
专职安全员
项 目 经 理
生产部门
主管生产经理
主任工程师
（技术负责人）
教育部门
劳 动 部 门
卫生部门
保 卫 部 门
项目经理
施工员
班组长

（三）、安全技术操作规程
1、施工现场
①操作人员要熟知本工种的安全操作规程，在操作中，要坚守工作岗位，严禁违规操作.
②各种专业工人，须经过专门训练,考核合格后发给操作证，方许独立操作.
③正确使用个人防护品和安全防护措施,进入施工现场，必须戴安全帽，禁止穿拖鞋或光脚.
2、机电设备
①机械和设备动力机座必须稳固，转动危险部位要设防护装置.
②电气设备和线路必须保证绝缘，电线不得与金属物绑在一起.各种电动机必须按规定接零线接地，并设置一闸刀开关，临时停电，停工休息时，必须拉闸加锁。
③施工机械和电气不得带病运转和超负荷作业，发现不正常情况应停机检修,不得在运转中修理。
④电气、仪表和设备试运转，应严格按照单项安全技术措施进行,运转时不准擦洗和修理，严禁将头或手伸入行程范围内。
3、季节施工
暴雨前后要检查工地临设，机电设备、临时线路，发现倾斜、
变形、下沉、漏雨、漏电等现象，应及时加固,有严重危险的，立即排除。
(四）、安全技术措施
1、成立以项目经理为组长,项目总工和施工安全负责人为副组长，各工点负责人为成员的安全领导小组，并由一名项目副经理具体负责抓安全工作,在每一个工点设置一名安全员。
2、坚决贯彻“安全第一，预防为主，综合治理”的方针,严格执行安全生产的有关规范、标准和规程,严格执行业主的“工程安全质保规范程序"和有关管理文件,规章制度。坚持常抓不懈，防患于未然，做到警钟常鸣，事故为零.
3、坚持安全技术交底制度和星期一安全例会制度，把好安全生产的教育关、措施关、交底关、防护关、文明关、验收关和检查关，定期和随机相结合对施工现场进行安全操作检查,研究解决施工中的不安全因素，消除安全事故隐患。
4、坚持“以人为本"的原则，认真做好安全工作技术交底、教育和培训，提高职工的安全意识和素质，做到“我不伤害别人，我不伤害自己，我不被别人伤害"。
5、坚持安全生产责任制，落实岗位安全责任具体到人，实行安全生产定期全面检查和关键部位经常性检查的制度，做到‘麻痹思想不放过、事故苗头不放过、违章作业不放过、安全漏洞不放过“，认真查找和解决安全隐患，及时排除不安全因素，把事故消灭在孕育中，确保施工安全。
6、根据工程项目特点，制订细致明确的安全教育制度、爆破安全防护制度、防火消防安全制度、安全用电制度、安全奖惩制度等管理制度和施工安全技术措施，严格按程序、规定、措施和制度办事，不徇私情，严肃认真，一丝不苟.
7、落实持证上岗制度，特种作业人员必须进行安全技术教育，认真遵守用电规程，电气线路和附属设备必须符合安全要求,并且有安全用电防护措施。夜间施工时，现场必须有符合操作要求的照明设施,并悬挂红灯示警标志，并在叉路口设置专人指挥。加强机械设备的维修、检查和保养，机电设备实行专人操作，防止超负荷作业,禁止野蛮操作。
8、严格遵守安全用电操作规程，设置三级漏电保护装置，必须做到一机一箱一闸一漏，严禁一闸多机。
9、施工现场安全设施齐全得当，交通安全标志齐备醒目，并派专人负责现场交通指挥，杜绝交通事故的发生。
10、施工人员持卡上岗，进入现场必须戴齐劳保用品，安全帽应按业主的现场程序加以色标,而且应注上承包人的名称或标识。在危险的平台和走道施工时，应设围栏和防护板，实行标准化作业.
11、建立防火安全组织,明确防火安全职责，落实防火制度和措施，切实做好防火消防工作，做到物质远离火源，消防器材齐备完好.
12、砌筑圬工,必须搭设脚手架平台和运料走道，严禁从平台及边坡上往下抛滚石头.
13、加强对劳务人员安全生产的有效控制，为劳务人员购买工伤保险，指派专人负责劳务人员安全生产管理.
14、暴雨来临之前，首先将所有机械设备移至开阔的安全地带。认真做好防雨、防雷和防暑工作，制定彻实可行的应急救援预案，做到及时检查及时汇报，及时研究和处理。
15、发生安全事故时,严格遵照《工程建设重大事故报告的调查程序规定》执行，切实做到“找不出原因不放过,本人和群众受不到教育不放过，没有制订出防范措施不放过"。

八、水、环境保护
1、环境保护是我国的一项基本国策，坚持“以防为主，防治结合，综合治理,化害为利”的原则，在施工中，采取有力措施，防止污染和破坏环境。
2、严格执行《中华人民共和国环境保护法》和《环境保护管理条例》,落实责任制，实行环境保护奖惩制度。
3、在施工期间始终保持工地良好排水状态,将临时排水设施与永久性排水设施相结合，确保排水设施的畅通无阻。清洗施工机械、设备及工具的废水、废油等有害物质以及生活污水，不得直接排放于河流、河泊或其他水域中，也不得倾于饮有水源附近的土地上和农田、耕地，必须处理后方可排放。
4、施工期间，经常保持良好的排水状态，防止路堤冲蚀、受损排入农田、耕地，避免引起红线外场地的淤积冲毁等问题。
5、在气候干燥季节，应该在引起灰尘的区域洒水湿润，以防止灰尘污染。派专人清扫永久性道路上洒落的废渣，雨天或路泥泞时用水冲洗车辆，以免泥沙带进砼路面。
6、在施工期间，须保持整个施工区处于清洁和有序状态，施工现场的垃圾必须每天派专人倒入指定的垃圾场处理,严禁随意乱丢乱倒。
7、施工期间,尽量保护好施工区域外的植被，若因修建临时设施和道路破坏了植被,待工程交工时予以恢复。
8、工程完工后及时清理现场，清出的废料均弃于弃土场，保证场地清洁，直到业主、监理工程师和地方政府满意为止。
警苑小区素土挤密桩地基工程
一、 施工组织设计依据
1）、CFG桩桩位平面布置图纸
2)、《建设地基处理技术规范》（JGJ79-2002)
3）《建筑桩基技术规范》(JGJ94—94)
4）、《建筑地基基础工程施工质量验收规范》（GB5 2-2002）
5)、《工程地质勘察报告》及场地具体情况
6）、《建筑场地墓坑探查与处理暂行规程》（Q/XJ104-64）
二、 场地环境及工程地质条件
场地位于咸阳市玉泉西路，公安干校院内。
工程地质条件:详见《工程地质勘察报告》。
三、 地基处理设计参数
素土挤密桩桩顶设计标高为-7。00m,
1）、桩距1。5m、排距1.3m，设计桩数根。
2)、成孔孔径Φ300mm,设计桩长2m。
3）、桩孔填料采用3＃楼基坑边壁黄土
四、 施工组织
4.1质量方针及目标
1）、质量方针
科技领先，精益求精，以致取信,为建设方提供满意的岩土工程产品。
2）、质量目标
A、质量目标：达到国建交工验收合格标准,合格率为100%创优工程.
B、工期目标:以合同工期为准则,制定合理的施工进度计划并付诸实施，争取提前完成任务。
C、安全、文明施工目标：坚持“安全第一、预防为主"的方针,强化安全生产管理，达到无重大伤亡事故发生,创安全文明工地。
4.2、项目部组成及劳动力安排
1)、组成施工项目部
A、人员组成
项目经理 ： 华御涛
项目技术负责人: 樊振华
项目质检员:张海成
项目工长：魏政
现场负责人：张海成
项目材料员：任昌明
B、主要管理人员职责
b—1 项目经理：华御涛
其岗位职责为：
① 负责与业主、监理单位的工作协调。
② 工程进度及质量监督和管理，负责安全管理。
③财物管理。
④合同管理。
b-2技术负责人:樊振华
其岗位职责为：
对现场进行测量放线；
对施工中遇到的问题会同技术人员和管理人员制定解决方案；
对质检组提出的有关质量问题会同项目经理及时进行整改、完善.
严把材料关，对进场材料的质量进行抽查,及时调查保证质量的最佳方案;
督促施工员对成桩质量进行自检
督促和检查施工员填写报表和施工记录，进行成孔和混凝土浇筑质量验收;
汇编施工竣工资料。
b—3项目质检员:张海成
其岗位职责为:
按施工程序对每道工序进行质量检查;
对施工人员进行安全教育;
制定安全管理办法，监督检查全体员工执行安全条例，纠正不安全的违规行为;
进行治安管理，教育员工遵纪守法
b—4项目工长： 魏政
其岗位职责：对工程生产进行全面调度管理对安全 质量负责，实施和完成项目部对工程的进度、质量、安全、工期的计划。
2）施工劳动力安排
钻机司机（机长） 2人
指挥 2人
桩前工6人
后盘6人
维修电工1人
4.3设备配置
名称
规格型号
1台
备注
螺旋钻机
CFG23
1台

铲土机（小）
0.55mm
8台

夯锤机
T
1台

水准仪
DS3
1台

经纬仪
DJ6-1A
1台

4。4、材料计划准备
名称
品牌
规格
数量
备注
电

150KW
一台钻机
水

生产生活用
五、素土挤密桩施工
5。1、施工工艺及设备
本工程素土挤密桩采用长螺旋钻成孔、桩孔内用素土分层回填、分层夯实，要求桩体内的平均压实系数应≥0。97桩间土经成孔挤密后的平均挤密系数不应小于0.93主要设备有CFG-23钻机、夯锤机。
5。2、施工工艺流程
素土挤密桩：施工放线→验线→设备就位→成孔→填料→夯锤夯实→成桩。
5。3、测量放线
先对甲方提供的测量资料进行复核，无误后，按设计图纸，由专职测量人员进行轴线及桩位测放,施工放线精度为±10mm，桩位偏差小于20mm，施工技术人员对照桩位平面图对每个桩位纵横间距进行复查.测绘员提交桩位测量定点成果资料，经建设监理单位验收后方可施工，具体程序如下:
1)、建设方将高程基准点心1个和坐标点2个引入施工现场，并向施工方移交基准点和资料。
2）、技术组对建设方移交的基准点和资料进行复核,并根据建设方提供的建设平面位置图,桩位平面位置图进行检查和核对。
3）测量人员进行轴线定位及桩位放线，后经技术部、质检组审核无误后，请甲方、监理复测验收，办理验收手续.
5。4、钻孔成桩
1）素土挤密桩成桩顺序编号图：具体施工中根据现场情况适当调整，钻机对号施工。边成桩边消号，防止漏装，并通过严格有序的施工组织和管理确保成桩质量。
钻机就位后，首先根据设计桩长，在钻机臂架上标记，确保桩长，桩顶标高和桩身质量.
开钻前，首先将钻头尖对准施工桩点(桩心)，对钻机进行调平，钻杆调直，确保成孔垂直，并将设备支腿支撑稳固，防止钻进过程中偏移，影响垂直度。
认真做好成孔，成桩记录，防止漏装.
3）、钻孔过程中，如出现钻进过快或太慢、钻杆跳动、钻机晃动、夹钻等异常情况,应停机检查原因，防止发生施工事故或机械事故。
4）、成孔达到设计标高后停止钻进，钻机移至另一桩位继续钻孔.其后用小铲土机填料夯锤夯实。
5）、各施工班组要严格按相关规范施工，施工中进行自检、自查，认真做好记录，发生特殊情况应立即报告。
6）、成桩过程中出现特殊情况停止施工，情况排除后应重新钻孔.
7）、钻孔成桩标准：
A、 成孔深度 允许偏差+100mm
B、桩径 允许偏差-20mm
C、钻孔垂直度 允许偏差＜1。0％
D、桩位 允许偏差≤0。4D
六、施工进度计划及工期
6。1、施工进度计划：
桩施工工期：试桩 天、工程桩每天施工成桩 根，有效工期 天.本工期计划是按1台钻机、1台夯锤机24小时作业.
6.2、施工进度保证措施：
加强设备维护保养，确保设备、机械完好，正常工作。
每班次人员配备到位,并做好后勤保障，做到机械不停。
根据总的施工工期要求，编排出详细、合理可行的计划,确保其完成。
项目部管理人员轮流带班，及时解决和处理施工过程中存在问题，检查、督促工程进度，确保工程质量和生产安全.
七、质量保证措施
7。1、质量保证体系
由项目技术负责人，项目质检员、技术员及施工班组长，组成质量管理体系,全方位、全过程进行质量管理和质量控制。在具体质量管理体系工作中，将重要工序和重点环节作为质量管理的关键控制点落实到人,切实做好。
7.2、质量保证措施：
为了保证该工程素土挤密桩的质量,采取以下质量保证措施：
布设工程轴线及标高控制点
根据建设单位提供的高程及坐标点,利用水准仪将标高引测到基坑，并在坑壁做高程控制点,经建设单位、监理复核签证无误后进行放点工作。
质量保证体系
项目经理

质检员
技术负责

施工班组长
技术员
施工班组长
技术员

放点：
在布设工程轴线的基础上，利用经纬仪、钢卷尺放点，每点位打入Φ16mm钢筋150mm,，成孔后灌入白灰，插入竹筷子标记.放点后,为了避免错放、漏放，，对所有点位进行100%的复核,监理在此基础上进行全面检查.
②成孔：钻孔就位后,先由机组人员对准点位，并自行调整水平，校准钻杆垂直度，然后经现场技术人员检查合格后，固定钻机，开始钻进并记录。
③施工资料
认真做好施工日志和施工记录，保证资料填写，做到资料与施工进度同步.
设备保修于施工：
严格按有关规定要求，对施工机组进行检查和维修，保证所用机具正常运转和连续施工。
桩位控制应保证桩位偏差在0。4D内。前后台班之间设专人指挥调度，后台班保证供料及时，前台班应严格控制桩长和标高，保证连续性施工。保证水电正常和施工连续性。
八、安全生产,文明施工
8.1、施工安全保证措施
1）所有参加工程施工人员,都必须严格执行有关规程、规范，各工程安全生产操作规程和施工组织设计;
2）、现场施工人员必须着装劳保用品，不戴安全帽不得进入施工现场；
现场用电严格按规范设置保护，并经常检查、杜绝乱拉、乱设电线、电气设备,保证安全用电;
4）、施工场地设置警示带或警示牌，闲散人员不得入内；
5）、各种易燃物品应放置于安全地方，避免发生火灾
6)、接收甲方、监理及治安组对现场质量、治安环卫等工作的监督管理
8.2、文明施工保证措施
1)、建立文明施工责任制，划分区域，明确管理负责人，做到现场清洁整齐;
2）、施工现场的临时用水、用电要有专人管理,不得有长流水、长明灯；
3）、地大门修筑洗车台,配备洗车冲洗枪，车辆出入对车轮进行清洗，并派专人打扫，保证车辆出场不抛洒，不污染环境
4）、严格施工管理，坚持文明生产，尽可能降低对周边环境的影响
5）、施工现场要合理布局,做到材料堆放整齐,管线架设有序,道路畅通，设备清洁。
6）、建立健全机械设备定机、定人、定岗位责任的三定制度，减少各工序，各项目施工之间的影响，确保整个工程项目施工现场井然有序运行畅通。
九、雨季施工措施
1、雨季施工前，要组织现场施工人员认真学习《机械施工安全技术操作规程》、工种操作规程及雨季施工方案;并对职工进行一次性系统的安全质量教育。
2、施工单位要切实加强雨季施工组织、领导和施工管理，认真贯彻公司的各项管理制度,并组织雨季的施工检查，发现问题及时解决.
3、雨季施工前，要搞好劳动保护用品的及时、合理供应；对现场临设做好防雨加固维修工作.
4、雨季施工期间,应加强与当地气象站联系，定时测定掌握气温变化情况，及时传达气象信息,遇有暴雨天气，及时向技术负责人报告，提前采取防范措施.
5、为了确保雨季施工正常进行，必须疏通现场道路及排水沟。
6、成孔后应及时填料夯实，以防坍孔;不能及时填料的做好孔口的安全措施；坚持成孔检查制度。
7、对各类施工机械的行驶道路及工作面采取防滑、防陷、防塌措施。
8、加强对施工机械的检查维修与日常保养，注意保持刹车方向、电器等部件的完好，防止雨雪浸湿影响工作。
9、所有电源以及机电设施应有防雨措施
十、安全事故应急救援预案
为应对我公司该工程施工现场可能出现的突发安全事故，对事故的发生做出有效预警，控制事故的扩大;开展有效救援,最大限度的减少人员伤亡、财产损失和影响；将事故的损失减少到最低程度；迅速恢复生产和正常秩序，按照国家有关法律、法规和上级的有关规定,特制订本工程安全事故应急预案。
（1）、危险源的确定
本工程施工现场用电、基坑边坡坍塌、高空坠落是主要危险源；
不可预见的突发自燃火灾事故
（2)、应急救援组织
第一责任人:华御涛
责任人：樊振华
项目部办公室 ：
急救中心 120
（3）事故报告，现场救援程序和方法
事故报告
生产现场发生事故后，应立即向安全管理办公室报告，报告内容如下:
a、 事故发生现场名称、联系人、联系方式。
b、 事故发生时间、详细地址
c、 事故性质
d、 人员伤亡及经济损失情况、危害程度
救援
接到事故报告后，救援人员应立即赶往现场,根据事故的不同情况采取相应的救援措施，全公司员工都有参加救援的义务。如有必要可采取危险区的人员疏散和转移，事态严重可请求地方政府和上级增援，坚决遏制事态恶化。
（4）、事故的善后处理
救援活动结束后,应积极配合安全处及上级安全生产主管部门对事故的调查处理,对事故的善后工作按政策规定进行妥善处理，并写出事故报告。
（5)、奖励与惩处
依据国家法律、法规的有关规定，对参加重特大安全事故救援有功人员予以表扬和奖励，对失职、渎职情形或者负有领导责任人员给予行政处分，构成犯罪的移交司法部门处理.
十一、竣工及验收
11。1、素土挤密桩施工结束后，应及时编制竣工资料，竣工资料的汇编应按资料汇编规范进行。
11.2、工程完工后应向甲方提交竣工验收报告，待甲方批准后对工程进行竣工验收,竣工验收执行《建筑桩基技术规范》JGJ94-94和《建筑地基基础工程施工质量验收规范》GB5 2—2002。
11.3、工程竣工后向甲方提交竣工报告书（资料)一式三份.

31

堤坝抛石固脚施工方案
一、抛石工艺流程：
地形测量→施工区段划分→测量、放样→石料的石质检查→机械抛石→人工整坡→进入下道工序.
1、抛前地形测量:在施工前进行抛前地形测量报监理工程师审批。
2、施工区段划分
抛石施工的关键是合理划分区段，根据我公司多年从事抛石施工的经验，结合目前我公司从事抛石施工的具体情况，可将本工程抛石划分为三施工段,即：1+800-2+100施工段，2+100—2+400施工段和2+400-2+550施工段进行施工,根据设计图纸中每个抛石区的厚度以及抛前地形测量成果,计算出每个施工段的抛石数量.
3、测量、放样:抛石需在与施工位置对应的堤防上设立标志,以确定施工位置。
（1）测量放样方法
1）在抛区附近的岸边，根据建设单位提供的控制点，采用前方交会或后方交会的方法在岸上测设一点，由此点放出施工基线。
2）根据测设的已知点设立一条正基线（平行于抛区长度方向）或斜基线(不平行于抛区长度方向）。
3）在基线上根据各施工段的长度划分放出各基线桩。
4）由基线桩上测设出各断面桩（方向桩），方向桩应垂直于抛区长度方向。
4、石料石质检查
抛石要把好石料质量关，块石供应先经试验，确定其符合设计及规范要求,经监理确认合格后，方可选用。杜绝风化石、水解、碎石等不合格的石料。
5、抛石固脚
(1）抛石方法选择：堤脚抛石可先用人工抛石和机械抛石，人工抛石劳动强度大，劳动力多、安全隐隐也多、施工进度慢，机械抛石受地形条件限制，施工进度快，效率高，本工程选用机械抛石与人工抛石相结合，凡是满足机械抛石的堤段先用挖掘机抛石，凡不能满机械做业堤段选用人工抛石，机械抛石采用自卸汽车运石料到各施工区段，挖机抓挖到抛石区;人工抛石采用抬石到抛石区.
（2）本工程抛石在原抛石的基面上进行，且抛石宽度和深度均不大,机械和人工抛石均可一次成形,如抛石较深则可采用分层抛石,但第一层最好抛出水面，为第二层抛石创造条件。
6、人工整坡：每抛完一段人工进行坡面整理，使之符合计设要求。
二、施工技术要求
1、严格控制各施工段长度，每单元抛石长度为40~60m。
2、根据现场察看和设计图纸、本标段施工区域抛护宽度情况，为了保证抛石准确、抛投均匀，从而确保设计图纸的抛投要求。
3、在监理工程师在场的情况下，完成永久性控制导线、桩号及固定观测断面桩的布设，并在每个断面桩插上小红旗做上标记，确保定位不发生偏差。
4、一单元抛投结束后，应分析抛投结果，以便及时调整施工方案和抛投方法。。
5、干抛石施工时靠近护坡脚时,必须采用岸上人工抬抛，接坡石（干抛石)必须采用岸上抬抛，这样能保证护脚工程与护坡的连接，确保护坎稳定。
三、抛石施工质量控制
1、材料质量控制
抛石施工的施工材料比较单一,主要为块石，块石质量要求:
（1）要求石质坚硬,遇水不易破碎或水解，湿抗压强度大于50Mpa，软化系数大于0.7，比重不小于2。65t/m3。
(2）不允许使用风化石、泥岩和薄片、条状、尖角等形状的块石。
(3）块石的粒径是关系到工程质量好坏的主要技术指标之一，往往错误地认为抛投的块石越大越好，越稳定。根据多年抛石施工经验总结，抛投的块石只要能抵卸水底最大流速的冲击，能保持在河坡上的稳定即可,小粒径级配适宜的抛投块石可以增加覆盖层次，减少孔隙，防止河床泥砂淘刷,增强护岸效果，抛填块石粒径选择不小于0。25m.
2、施工中应做好材料质量、运输、验收等工作的落实：
（1)严把材料质量关：中标后，立即派出物资部有关人员至各采石场落实块石的供应.选择符合施工要求的块石及落实供应量等事宜，并将信息反馈至项目经理部。项目经理部根据石料的要求及供应量等情况，将任务下达到各供料单位.
（2）车辆运输:各运输车队提前将输运路线、运输时间及时与交管部门联系,取得他们的支持。
(3）石料验收方法：施工现场设置量方小组进行石料的检查验收工作。石料的检查验收采用我公司护岸工程管理制度中有关验收方法.
（4）石料验收程序：抛石施工验收由验收小组验收员、记录员、施工员组成,共同负责验收工作，具体程序如下：
●先由验收员按《施工验收规定》进行初验,提出主导意见；
●验收员及时将验收意见告知验收小组成员，如无异议，则报请监理复查、抽查;
●验收员将验收结果通知各运输车队，并编号发往各施工区段进行施工;凭验收单在在抛投点卸货。卸货前，再由抛石区队长进行复检,确认无误后，方可卸块石。
（5）抛填区域内，露出杂草或其它漂浮杂物,立即予以清除。
（6)每天做好详细的施工记录，包括水文、气象、施工桩号、抛石量等原始施工记录。
（7）抛石护脚施工进度必须严格按照设计进度要求分段、分区实际控制,未经监理工程师批准不得提前结束抛填或改变区域抛填，一单元抛填结束后，须经监理工程师验收合格同意后方可移动定位进行下一单元施工。
四、抛石固脚安全管理要点
1、两种抛石方式的特点
机械抛石与人工抛石，人工抛石的特点是使用人数多，抛石人员出现意外落水的机率随抛石作业人数的增加同比增加,安全管理难度相对于机械抛石较大.
机械抛石的特点是参与人数少，作业人员出现意外落水的机率因为总体作业人数少而相对较小，但机械抛石对作业人员的作业人员的素质(操作技能、经验）要求较高,若出现意外落水事故,两种抛石方式相比，采用机械抛石方式的一次事故造成的损失（含事故影响)相对可能较大,本工程的抛石作业方式采用挖掘机抛石为主，人工抛石为辅。
2、安全管理要点
机械抛石作业的安全管理要点之首是防止两挖掘机在抛石作业中出现人员、机械的意外落水事故。
2、保证挖掘机在作业安全的主要应对措施
(1）执行机械抛石的挖掘机驾驶员及其辅助作业人员（施工员、机械操作人员）必须每人配备一件救生衣；临水作业时挖掘机驾驶员应穿好救生衣，作业时不得关闭驾驶门,以方便在紧急情况下逃生.
（2）挖掘机抛石前采取有效措施让挖掘机尽量平稳，挖掘机应挖石修路，待路铺好后，相对稳定时，挖机再抛石。
（3)挖机在抛石过程中，应尽可能地避免爬陡坡及下陡坎时抛石.
（
