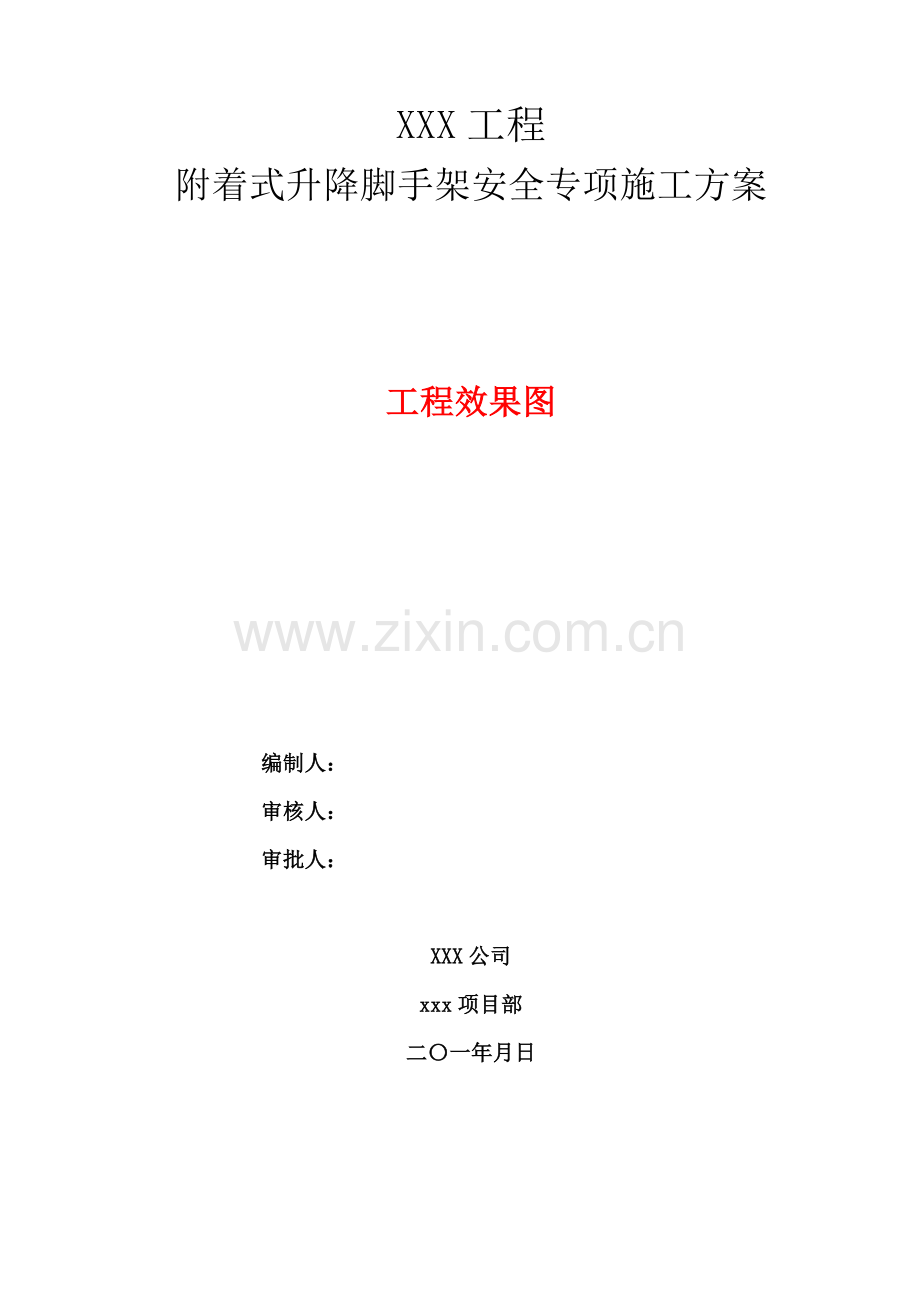

附着式升降脚手架安全专项施工方案审核标准终稿正式版 XXX工程附着式升降脚手架安全专项施工方案工程效果图编制人：审核人：审批人： XXX公司 xxx项目部二〇一年月日目录 1 编制依据1 1.1设计图纸1 1.2相关规范1 1.3相关标准2 1.4 相关图集2 1.5相关法规及文件2 1.6其他2 2工程概况2 2.1 单位工程概况2 2.2分项工程概况4 3 附着式升降脚手架设计4 3.1机位平面布置图（后附）4 3.2设计参数4 4施工计划5 4.1施工进度计划5 4.2材料计划6 4.3设备计划6 4.4施工准备6 5施工方法7 5.1施工流水段划分7 5.2附着升降脚手架施工工艺流程7 5.3附着式脚手架安装7 5.4附着式脚手架提升9 5.5附着式脚手架使用9 5.6附着式脚手架拆除9 5.7特殊部位的处理措施10 5.8检查与验收10 6施工安全技术保证措施10 6.1组织保障10 6.2附着式升降脚手架施工安全要求10 6.3季节性施工要求10 6.4安全文明施工要求10 6.5应急预案10 6.6安全监测11 7劳动力计划11 8计算书及相关图纸12 8.1计算书12 8.2附图、附表12 附着式升降脚手架安全专项施工方案（审核标准）说明：附着式升降脚手架安全专项施工方案作为专业性很强的专项方案，一般由专业分包单位编制并按规定履行其内部编、审、批手续，承担其方案的专业技术责任。我们编制本审核标准，旨在为我们履行总承包审核职责提供参考，侧重点在于跟总承包配合及结构安全紧密相关的内容，以及方案整体的合规性（符合建质【2021】87号文关于编制大纲等相关要求及图文清晰、格式规范等），不对具体的操作工艺等专业性很强的内容做过多要求。 1 编制依据审核要点：编制依据应该包括结构施工、验收规范，脚手架相关标准，爬架规范，用电安全标准，地方性关于爬架的相关管理文件等。(已填写的内容为方案中必须有的) 1.1设计图纸（需将与本分项工程相关的设计图纸的名称、图纸号列出。）图纸类别图纸编号出图日期建筑施工图 / / 结构施工图 / / 1.2相关规范应包括国家施工规范及验收规范等，由于相关规定规范较多且不尽相同，因此在选择编制依据时，不要广而全，而要精而准。按照编号从小到大顺序或执行时间从早到晚的顺序排列序号规范名称编号备注 1 《建设工程施工现场消防安全技术规范》 GB50720-2021 2 《建筑施工工具式脚手架安全技术规范》 JGJ202-2021 3 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2021 4 《建筑施工高处作业安全技术规范》 JGJ80-91 5 《施工现场临时用电安全技术规范》 JGJ46-2005 1.3相关标准按照编号从小到大顺序或执行时间从早到晚的顺序排列序号标准名称编号备注 1 《建筑施工安全检查标准》 JGJ59-2021 1.4 相关图集按照编号从小到大顺序或执行时间从早到晚的顺序排列序号图集名称编号备注 1.5相关法规及文件将与本分项工程相关的国家及地方法规及文件列出。例如：危大方案涉及的建质【2021】87号、建质【2021】254号、京建施【2021】841号、京建法【2021】1号、京建材【2006】72号等。序号名称编号备注 1 住房和城乡建设部关于印发《危险性较大的分部分项工程安全管理办法》的通知建质［2021］87号 2 《北京市建设工程施工现场附着式升降脚手架安全使用管理办法》（京建法［2021]4号） 1.6其他序号名称编号备注 1 施工组织设计 2 企业标准 2工程概况 2.1 单位工程概况 2.1.1工程总体概况序号项目内容 1 工程名称 2 工程地点 3 建筑面积 4 建设单位 5 监理单位 6 设计单位 7 质量监督单位 8 施工总承包单位 9 分包单位 10 施工工期 11 质量目标采用电算软件的，应说明方案计算使用的软件名称、版本。 2.1.2 建筑设计概况序号项目内容 1 建筑功能 2 建筑特点 3 建筑面积(m2) 建筑面积建筑占地面积标准层建筑面积层数地上 4 建筑层高(m) 地上部分层高 5 建筑高度(m) 绝对标高室内外高差檐口高度建筑总高 6 建筑平面横轴编号纵轴编号横轴距离纵轴距离 2.1.3结构设计概况序号项目内容 1 结构形式主体屋盖形式 2 混凝土强度等级 3 结构断面尺寸(mm) 内、外墙厚柱子截面尺寸框架梁楼板厚度 4 楼梯、坡道结构形式楼梯结构形式坡道结构形式 5 电梯井结构形式 6 围护结构及内隔墙 7 结构转换层设置位置结构形式 8 施工缝设置 9 后浇带位置 2.2分项工程概况 2.2.1使用部位及参数审核要点：所述危大部位是否与本工程情况一致。 2.2.2 典型结构平面图审核要点：是否有完整的插图：平面图、立面图。 2.2.3工程重点、难点、特点有针对性地分析本分项工程的重点、难点、特点，从附着式升降脚手架特点、管理方面难点、技术方面难点等方面进行描述。 3 附着式升降脚手架设计 3.1机位平面布置图（后附）审核要点：不小于A3图幅、内容清晰、制图规范（线条粗细设置合理、比例和尺寸标注规范）、有图签，编审批人员手签字齐全；图中能清楚表示出机位位置（定位）及布置数量，附墙点位置、标高，架体离墙距离；显示出门窗洞口、塔吊附着、物料平台、施工电梯、后浇带、施工缝、变形缝、阴阳拐角等特殊部位的处理等内容。注：总承包要对附墙点位置逐一核实，尤其是落在门窗洞口连梁上的附墙点，其位置应征求设计单位同意，必要时采取结构加强措施或调整点位。 3.2设计参数审核要点一：方案中叙述的所选附着式升降脚手架型号、性能及参数是否齐全。内容是否与实际进场的附着式升降脚手架一致。审核要点二：结合机位平面布置图等审核分包所提供的设计参数能否满足施工要求、安全防护要求等。序号项目规格或型号单位参数 1 机位数 XX型榀 / 2 离墙尺寸 mm / 3 架体宽度 mm ≤1200 mm 4 架体水平悬挑长度 m ≤2m且≤跨度的1/2 5 架体高度 m ≤5倍层高 6 机位最大间距直线 m ≤7 m 拐角 m ≤5.4 m 7 架体分片片 / 8 最大片机位数榀 / 9 最大间距防护面积㎡ ≤110㎡ 10 架体搭设开始楼层层 / 注：表中所给参数均为规范强条。 4施工计划 4.1施工进度计划审核要点：附着式升降脚手架进场安装时间、拆除时间与项目的总进度计划是否有冲突，并评估该进度计划的合理性。应明确分项进度安排，根据进度安排确定季节性施工措施，同时便于过程监管。序号施工部位工期计划安装时间计划拆除时间 1 2 4.2材料计划审核要点：分包对总包所提出的材料要求是否合理，对材料的复试内容是否符合标准规范要求。包括：钢管、扣件、安全网、脚手板、PVC管（用于附墙预留孔）和五芯主电缆(用于电源至控制柜)，上述材料均应符合国家相关技术标准，材质性能按照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2021相关规定进行复试。如果所需材料较多，可后附材料计划表。序号材料名称编号（规格）数量进场时间备注 1 2 3 4 5 6 4.3设备计划序号机具名称功率数量进场时间备注 1 2 设备计划包括：安装拆除工具、检测工具等。 4.4施工准备审核要点：是否有以下主要内容。 ①按规定的程序进行专项施工方案的编制、审核和审批。（如果超限或有地方规定，需进行专家论证。） ②附着式升降脚手架安装前，技术负责人组织对全体管理人员、操作人员讲解施工方案，进行技术培训、安全质量教育，进行针对性的安全技术交底。 ③搭设前现场施工负责人应组织对总、分包双方所提供材料进行质量检查。 5施工方法 5.1施工流水段划分流水段划分平面图 5.2附着升降脚手架施工工艺流程审核要点：是否有工艺流程。注：可以参考以下的附着式升降脚手架施工工艺流程图示例，对分包方案的工艺流程进行合规性审核。 5.3附着式脚手架安装 5.3.1安装平台搭设审核要点：分包单位应向总包提出安装平台的宽度、标高、承载力等要求。注：附着式升降脚手架在首层安装前应设置安装平台，安装平台应有保障施工人员安全的防护设施，安装平台的水平精度和承载能力应满足架体安装的要求。安装平台由总包负责搭设，总包对安装平台要单独编制方案并进行安全计算，条件允许时，地下室外墙脚手架方案编制时就要兼顾到安装平台的设置。 5.3.2预埋件的埋设审核要点：审核内容完整性，应该包括以下主要内容。 ①对预埋件平面、竖向位置的确定。 ②预埋件的埋设要求： ③预埋件位置允许误差 5.3.3竖向主框架和水平桁架的安装审核要点：审核内容完整性，应该包括以下主要内容。 ①复核附墙点处结构尺寸和爬架平面布置图是否相符，吊点的合理选择及相应准备工作。 ②吊装过程中控制事项：描述吊装主框架的临时固定措施，对主框架垂直度、偏移和扭转的控制措施，水平桁架各构件的组装固定措施及精度要求。 5.3.4架体的搭设审核要点一：架体构架应设置在两竖向主框架之间，并以纵向水平杆与之相连，其立杆设置在水平支撑桁架的节点上，形成空间稳定结构，为施工作业提供防护和操作面的部分。架体构架宜采用扣件式钢管脚手架，其结构构造应符合《建筑施工扣件式钢管脚手架安全技术规范》（JBJ130）的规定。审核要点二：要包括以下内容（要求图文并茂） ①立杆搭设要求 ②纵向水平杆、横向水平杆搭设要求 ③内外剪刀撑搭设 ④扣件安装注意事项 ⑤当架体遇到塔吊、施工电梯、物料平台需断开或开洞时，断开处应加设栏杆和封闭，开口处应有可靠的防止人员及物料坠落的措施。 5.3.5附墙座和调节拉杆的安装审核要点：方案中应明确附墙座安装条件（主要是结构混凝土应达到的最低强度要求，总包方要留置混凝土试块同条件试块），附墙座锚固措施，每道附墙座安装的时间节点和质量标准以及与调节拉杆安装的逻辑顺序。 5.3.6葫芦和控制系统的安装：审核要点：安装流程，葫芦使用前的检查清理，控制系统的保护措施以及用电安全措施，机械使用注意事项（如葫芦正反转一致）等。 5.3.7防护搭设审核要点：审核内容完整性，应该包括以下主要内容。 ①架体底层防护 ②脚手板及挡脚板的搭设说明对所用材料的规定、设置的要求等。 ③翻板制做附图说明翻板位置、搭设规定、及相应措施。 ④安全网挂设 ⑤架体断片端头防护搭设说明各种断片情况（不同高度、不同平面）的端头防护措施。 5.3.8防雷接地审核要点：防雷接地措施以及节点做法。 5.4附着式脚手架提升审核要点：提升前安全检查、验收，提升前主体强度确认，提升通讯设备调试，升降操作规定，提升到位后的安全检查、验收的内容。 5.5附着式脚手架使用审核要点一：附着式升降脚手架的性能指标，架体上的施工荷载的规定，使用过程中严禁进行的作业内容。审核要点二：附着升降脚手架在使用过程中的检查要求，架停用和恢复使用中的加固和检查要求。审核要点三：使用过程中对螺栓连接件、升降动力设备、防倾覆装置、防坠落装置、电控设备等的维修保养要求。 5.6附着式脚手架拆除审核要点：附着式升降脚手架的拆卸程序以及拆除时的防止人员与物料坠落的措施以及相应安全注意事项。 5.7特殊部位的处理措施审核要点一：附着支承结构的连接处，架体上升降机构的设置处，架体上防倾覆、防坠装置的设置处，架体吊拉点设置处，架体平面的转角处，架体因碰到塔吊、施工电梯、物料平台等设施而需要断开或开洞处，其他有加强要求的部位的处理措施。审核要点二：物料平台、防倾覆防坠装置、安全维护装置的设置、检查和验收的要求。（以上所述特殊部位必须要有节点详图）审核要点三：注意分包单位根据总包给的卸料平台、塔吊附臂、施工电梯等位置所做的深化设计图是否符合相关规范标准规定，能否满足施工要求及安全防护要求。 5.8检查与验收 5.8.1爬架应检查与验收阶段： ①安装使用前； ②提升或下降前； ③提升、下降到位，投入使用前。 5.8.2检查验收内容按照附表内容进行检查验收。 6施工安全技术保证措施 6.1组织保障项目部施工组织系统图项目经理部管理人员明细表项目部人员分工及职责 6.2附着式升降脚手架施工安全要求脚手架安装、使用及拆除过程中的操作规定及安全注意事项。 6.3季节性施工要求雨季防雷、防风措施以及控制系统的防受潮和用电安全措施，冬季附着点处混凝土的强度问题、雪后作业防滑措施等。 6.4安全文明施工要求 6.5应急预案主要内容：应急小组成员的名单、职责、联系（号码）以及施工地点与最近的医院的路线示意图；重点防范部位的概况；施工过程中的风险；控制措施；施救措施；应急预案的启动条件。 6.5.1 预案说明明确制定应急预案的依据、目地，明确应急救援指挥组成员，明确抢险突击队人员。 6.5.2 岗位职责详细叙述应急救援指挥组各岗位的职责。 6.5.3事故报告程序明确工程事故的报告流程，可绘制流程图。针对本分项工程特点参考集团《应急预案指导书》编制，附医院路线图。 6.5.4 附着式升降脚手架常见故障分析列表说明脚手架可能出现的故障项目、产生原因及相应的解决方法。 6.5.5应急救援物资储备明确应急救援物资的种类和存放位置，并建立台帐，由专人负责。 6.5.6 造成人员伤亡时的应急措施迅速确定事故发生的准确位置、可能波及的范围及损坏的程度、人员伤亡情况等，以及进行处置方法。迅速对事故区域进行封闭，对不同的受伤情况，采取不同的事故区域处理措施。（此处可分为人员已死亡；人员昏迷、伤及内脏、骨折及大量出血、外伤大出血、一般性伤情等几个方面进行叙述）距离现场最近的医院，明确详细地址和。 6.5.7 发生高处坠落事故的抢救措施救援人员首先根据伤者受伤部位立即组织抢救，使伤者快速脱离危险环境，送往医院救治，并保护现场。察看事故现场周围有无其它危险源存在。在抢救伤员的同时迅速向上级报告事故现场情况。 6.6安全监测审核要点：是否有架体使用、提升、下降过程中的监测监控内容及措施。 7劳动力计划劳动力计划表序号工种按工程施工阶段投入劳动力情况 (人) 备注 1 2 表中应填写现场专职人员、专业施工班组包括专职安全生产管理人员、特种作业人员人数。 8计算书及相关图纸 8.1计算书审核要点：计算书内容完整性，计算方法选择合理性及计算结果是否满足要求。应包括相关术语、荷载规定和计算系数、计算方法、荷载计算、竖向主框架计算（使用工况和升降工况下的承载力验算和变形验算）、水平支撑桁架计算（对受力最大的上弦杆、斜杆、立杆进行稳定性验算）、提升横梁计算、附墙系统计算（附墙件、穿墙螺栓）、附墙件处混凝土抗压承载能力计算、防坠系统计算（防坠吊杆）、卸荷座销轴抗剪能力计算、附墙导向座卸荷销轴计算、提升钢丝绳计算。 8.2附图、附表厂家材料表、检查验收表等脚手架平面图（标明提升机位、塔吊、电梯、物料提升机位、物料平台）、总装配剖面图、架体装配图、升降机构详图、防坠机构详图、防坠器详图、导轮（导轨）安装图、预埋件（安装预留孔）详图、洞口处架体详图（阳台、窗台等）。附表一: 附着式升降脚手架首次安装完毕及使用前检查验收表工程名称结构形式建筑面积机位布置情况总包单位项目经理租赁单位项目经理安拆单位项目经理序号检查项目标准检查结果 1 保证项目竖向主框架各杆件的轴线应汇交于节点处，并应采用螺栓或焊接连接，如不汇交于一点，应进行附加弯矩计算 2 各节点应焊接或螺栓连接 3 相邻竖向主框架的高差≤30mm 4 水平支承桁架桁架上、下弦应采用整根通长杆件，或设置刚性接头；腹杆上、下弦连接采用焊接或螺栓连接 5 桁架各杆件的轴线应相交于节点上，并宜采用节点板连接构造连接，节点板的厚度不得小于6 mm 6 架体构造空间几何不可变体系的稳定结构 7 立杆支承位置架体构架的立杆底端应放置在上弦节点各轴线的交汇处 8 立杆间距应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130中小于等于 1.5m的要求 9 纵向水平杆的步距应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130中小于等于 1.8m的要求 10 剪刀撑设置水平夹角应满足45º—60º 11 脚手板设置架体底部铺设严密，与墙体无间隙，操作层脚手板应铺满、铺牢，孔洞直径小于25mm 12 扣件柠紧力矩 40N·m—65N·m 13 保证项目附墙支架每个竖向主框架所覆盖的每一楼层处应设置一道附墙支架 14 使用工况，应将竖向主框架固定于附墙支座上 15 升降工况，附墙支座上应设有防倾、导向的结构装置 16 附墙支座应采用锚固螺栓与建筑物连接，受拉螺栓的螺母不得少于两个或采用单螺母加弹簧垫圈 17 附墙支座支承在建筑物上连接处混凝土的强度应按设计要求确定，但不得小于C10 18 架体构造尺寸架高≤5倍层高 19 架宽≤1.2m 20 架体全高×支承跨度≤110 m2 21 支承跨度直线型≤7 m 22 支承跨度折线或曲线型架体，相邻两主框架支撑点处的架体外侧距离≤5.4m 23 水平悬挑长度不大于2m，且不大于跨度的1/2 24 升降工况上端悬臂高度不大于2/5架体高度且不大于6m 25 水平悬挑端以竖向主框架为中心对称斜拉杆水平夹角≥45° 26 防坠落装置防坠落装置应设置在竖向主框架处并附着在建筑结构上 27 每一升降点不得少于一个，在使用和升降工况下都能起作用 28 防坠落装置与升降设备应分别独立固定在建筑结构上 29 应具有防尘防污染的措施，并应灵敏可靠和运转自如 30 钢吊杆式防坠落装置，钢吊杆规格应由计算确定，且不应小于∮25mm 31 防倾覆装置中应包括导轨和两个以上与导轨连接的可滑动的导向件 32 保证项目防倾覆设置情况在防倾导向件的范围内应设置防倾覆导轨，且应与竖向主框架可靠连接 33 在升降和使用两种工况下，最上和最下两个导向件之间的最小间距不得小于2.8m或架体高度的1/4 34 应具有防止竖向主框架倾斜的功能 35 应用螺栓与附墙支座连接，其装置与导轨之间的间隙应小于5mm 36 同步装置设置情况连续式水平支承桁架，应采用限制荷载自控系统 37 简支静定水平支承桁架，应采用水平高差同步自控系统，若设备受限时可选择限制荷载自控系统 38 一般项目防护设施密目式安全立网规格型号≥2000目/100cm2，≥3kg/张 39 防护栏杆高度为1.2m 40 档脚板高度为180mm 41 架体底层脚手板铺设严密，与墙体无间隙检查结论检查人签字总包单位分包单位租赁单位安拆单位符合要求，同意使用（）不符合要求，不同意使用（）总监理工程师（签字）年月日注：本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单各存一份附表二: 附着式升降脚手架提升、下降作业前应检查验收表工程名称结构形式建筑面积机位布置情况总包单位项目经理租赁单位项目经理安拆单位项目经理序号检查项目标准检查结果 1 保证项目支承结构与工程结构连接处混凝土强度达到专项方案计算值，且≥C10 2 附墙支座设置情况每个竖向主框架所覆盖的每一楼层处应设置一道附墙支架 3 附墙支座上应设有完整的防坠、防倾、导向装置 4 升降装置设置情况单跨升降式可采用手动葫芦；整体升降式应采用电动葫芦或液压设备；应启动灵敏，运转可靠，旋转方向正确；控制柜工作正常，功能齐备 5 防坠落装置设置情况防坠落装置应设置在竖向主框架处并附着在建筑结构上 6 每一升降点不得小于一个，在使用和升降工况下都能起作用 7 防坠落装置与升降设备应分别独立固定在建筑结构上 8 应具有防尘防污染的措施，并应灵敏可靠和运转自如 9 设置方法及部位正确，灵敏可靠，不应人为失效和减少 10 钢吊杆式防坠落装置，钢吊杆规格应由计算确定，且不应小于∮25mm 11 防倾覆装置设置情况防倾覆装置中应包括导轨和两个以上与导轨连接的可滑动的导向件 12 在防倾导向件的范围内应设置防倾覆导轨，且应与竖向主框架可靠连接 13 保证项目防倾覆设置情况在升降和使用两种工况下，最上和最下两个导向件之间的最小间距不得小于2.8m 或架体高度的1/4 14 建筑物的障碍物清除情况无障碍物阻碍外架的正常滑升 15 架体构架上的连墙杆应全部拆除 16 塔吊或施工电梯附墙装置符合专项施工方案规定 17 专项施工方案符合专项施工方案规定 18 一般项目操作人员经过安全技术交底并持证上岗 19 运行指挥人员、通讯设备人员已到位，设备工作正常 20 监督检查人员总包单位和监理单位人员已到场 21 电缆线路、开关箱符合现行行业标准《施工现场临时用电安全技术规范》JGJ中的对线路负荷的计算要求；设置专用的开关箱检查结论检查人签字总包单位分包单位租赁单位安拆单位符合要求，同意使用（）不符合要求，不同意使用（）总监理工程师（签字）年月日注：本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单各存一份北京华贸城住宅27＃、28＃楼附着式升降脚手架施工方案北京韬盛科技发展二零一零年十月十三日目录第一章编制依据-————-——-—--——————--—--—--—————---—-———-—--—---—--——-————————-—-—-——--——1 第二章工程概况—————-—————--—--—-——-——--—-———----——-—-—-——--—-—-—-—-——-—-—-—--——--—-—-—2 第三章 TS—01型附着式升降脚手架简介----———---—-——-———-————————-—---—--———--—--—3 第一节 TS-01型附着式升降脚手架简介——-————----——---————---------——-——————3 第二节架体构成--—-——-—-—-————---—-——-----—--——————-—-———-—---————-—-—-----————-—4 第三节防坠装置简介-—-————---——-—--—-—---—-——-—----———--—---————-—--—---—----——5 第四节架体工艺参数——--——---————---—-——----———---——-—-—--——-——---——----——---—-—6 第四章施工部署—--—--—-—--——-————-——————-——----——--—----—---—----—---—--—----————---—--7 第一节安全管理目标—————---——-—--——-—---——---—---——-----—-——----—----———----——-7 第二节项目管理组织机构—--—---—————--—————---—-—-——------——-———--——-—-—-—-—---7 第三节职责划分-——-—--—-—---——---—-———-———-—-—-————-----—-—-——-————————----------7 第四节升降架布置---—---—--——————-———--——-—-—---—--————---—---———-———---—---—---8 第五节升降架作业计划及资源投入——-——-—----————-——----——-——--——————-—--—---11 第六节架体安全防护-————---——--—-----—--——--—-----———————-—--—-----——---—-———-12 第七节同步升降---——-—-—————---——-——-—--—----—-—--———-———--———-—-—-—---——--—————14 第五章 TS—01型附着式升降架施工工艺—-———-—--——--—-----—--—----—----——---——---—14 第一节升降架的组装—-—--———---——----—-----——--—-—-—-——-——--——————————--—-—--——14 第二节 TS—01型附着式升降架的升降———---—-——-—-—————--—--—-—-———---——-——-—20 第三节升降架的使用与维护-———————————-—------———-—--—---———-———-—————---—--22 第四节防坠装置管理-—-———---------—————-—-——---——---———-—-——-—--------—-----——22 第五节升降架的拆除-—---—-——————----—--—-————-——--———--——---—---————--—-——-—--23 第六节特殊部位施工方案-—-——-—-———---—-—————----——--—-——-—-—--—————-———-——-—24 第六章防电、防雷措施—————-—-—-——--—-—-—--—-—---———-——---——-—-—--———-——-—--—--—--——25 第一节防电措施--—--—-———————-----——--——----—-———--————---—--—-————--——————-—--—25 第二节防雷措施——-—---————----————-———-——————-—-———-——--———-—-———--—-——---———---26 第七章质量、安全保证措施-———-—-—-———--——-—-----—-—--—--——-——-——-—---————-—---—-—-26 第八章升降架安全生产十大注意事项——---——--—-—-—-—-—-——————---———--——-—-———-—-28 第九章突发安全事故防范及应急处理措施———-—-——-——-——--——-———-—--—--————-———-—30 第十章附着式升降脚手架计算书---————------—-—---—-------———-—---—————-—-—--—-—-37 附图： 01北京华贸城住宅27#楼附着式升降脚手架平面布置图 02北京华贸城住宅28＃楼附着式升降脚手架平面布置图 03附着式升降脚手架立面图 04附着支座附着方式（一） 05 附着支座附着方式（二) 06 附着支座附着方式（三） 07升降架经过塔吊附臂处做法图 08大模板支护示意图 09翻板做法 10 升降架电气控制电路图附表: 01附着式升降架组装验收表 02 附着式升降脚手架每次升（降)作业申请及检查表 03 附着式升降脚手架每次升（降）作业验收表第一章编制依据 1. 国家及部委法律、法规序号法律、法规、规范性文件名称文件号实施日期 1 《中华人民共和国建筑法》 1998—3—1 2 《中华人民共和国安全生产法》 2002—11—1 3 《建设工程安全生产管理条例》 2004-2-1 4 《建筑施工安全检查标准》 JGJ59-99 5 《建筑施工附着升降脚手架管理暂行规定》建建［2000］230号 2000-10-16 6 《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质[2021]87号 2009-5-13 7 《建筑机械使用安全技术规程》 JGJ33—2001 2001—11—1 8 《建筑施工高处作业安全技术规范》 JGJ80-91 1992-8—1 9 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2001 2001—6-1 10 《钢管脚手架模板支架安全选用技术规程》 DB11/T583—2021 2008-11-1 11 《建筑施工现场环境与卫生标准》 JGJ146-2004 2005-3-1 12 《企业职工伤亡事故分类》 GB 6441-86 1987-2-1 13 《起重机械超载保护装置安全技术规范》 GB 12602—90 1991-12—1 14 《施工现场临时用电安全技术规范》 JGJ46—2005 2005—7-1 15 《高空作业机械安全规则》 JGJ5099—1998 1998—12—1 16 《高处作业分级》 GB/T3608—1993 2. 北京市规章序号法律、法规、规范性文件名称文件号实施日期 1 《北京市安全生产条例》 2004-9—1 2 《北京市实施工伤保险条例办法》 2004-1-1 3 《北京市建设工程施工现场管理办法》 2001—5—1 4 《北京市建筑施工起重机械设备管理的若干规定》京建施[2007]71号 2007—4—1 5 《北京市建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》 DBJ01—83—2003 2003—1-14 6 《北京市建设工程施工现场作业人员安全知识手册》京建施[2007]8号 2007—1—9 7 《北京市建筑工程施工安全操作规程》 DBJ01—62—2002 2002-9—1 8 《建设工程安全监理规程》 DB11/382-2006 2006—11—1 9 《建设工程施工现场安全资料管理规程》 DB11/383—2006 2006-11-1 3. 工程相关依据序号法律、法规、规范性文件名称文件号实施日期 1 《华贸城住宅27#、28＃楼施工图》第二章工程概况北京华贸城住宅27＃、28#楼，由中建二局三公司承建施工。本工程16层，标准层高4。89米,中间有夹层。本工程外围护脚手架拟采用附着式升降脚手架。从二层开始组装，组装层开始下预埋。本工程阳台板部位上反栏板及二层挑檐后做。混凝土强度达到规定强度后架体方可提升。除附着在阳台板上的其他的附着点均预埋均在板下（预埋位置见下图). 第三章 TS-01型附着式升降脚手架简介第一节 TS-01型附着式升降脚手架简介 TS-01型附着式升降脚手架是一种新型的附着式升降脚手架,与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比，具有显著的优点。一、与传统的落地式双排脚手架比较： 1。一次性投入的材料大大减少，提高周转材料的利用率； 2. 操作简单迅捷,劳动力投入少，劳动强度低； 3。使用过程中不占用塔吊，加快施工进度； 4. 降低了工程成本。二、与其它型式的升降脚手架比较: 1. 操作极为简便,误操作可能性小，容易管理。 2. 在使用中，每一主框架处均有三个独立的附着点，其中任何一点失效，架子不会坠落或倾翻，升降过程中不少于两个独立的附着点。 3。升降指令遥控操作,可实现架体不上人升降，最大限度地保证了人员安全，控制及时、便捷。 4. 荷载同步控制系统，自主研发，微电脑控制，可声光报警，自动停机，能有效避免超载或失载过大而造成的安全隐患，避免了人员观察不到的异常情况对升降过程的影响，规避完全依赖人工操作的诸多不确定因素,切实保证安全。 5。防坠装置多重设置,多重防护，且灵活、直观、可靠。 6。电动葫芦倒置随架体一同提升，避免倒运，极大地减少了人工操作量，减少了设备故障率. 7. 承传力结构简捷、明晰、可靠。 8. 具有无级调整预留孔主体结构误差的功能，适应性好。 4 5 6 7 8 9 1 2 12 11 10 第二节架体构成 TS—01型附着式升降脚手架系统由六部分构成:架体主结构、升降系统、防坠系统、架体、电气控制系统、架体防护。 1. 架体主结构：由导轨主框架、水平支承桁架构成。导轨主框架为整体式结构,现场施工时直接安装不需另行组装. 2. 升降系统:由连接螺栓、上吊点、电动葫芦、下吊点构成。 3. 防坠
