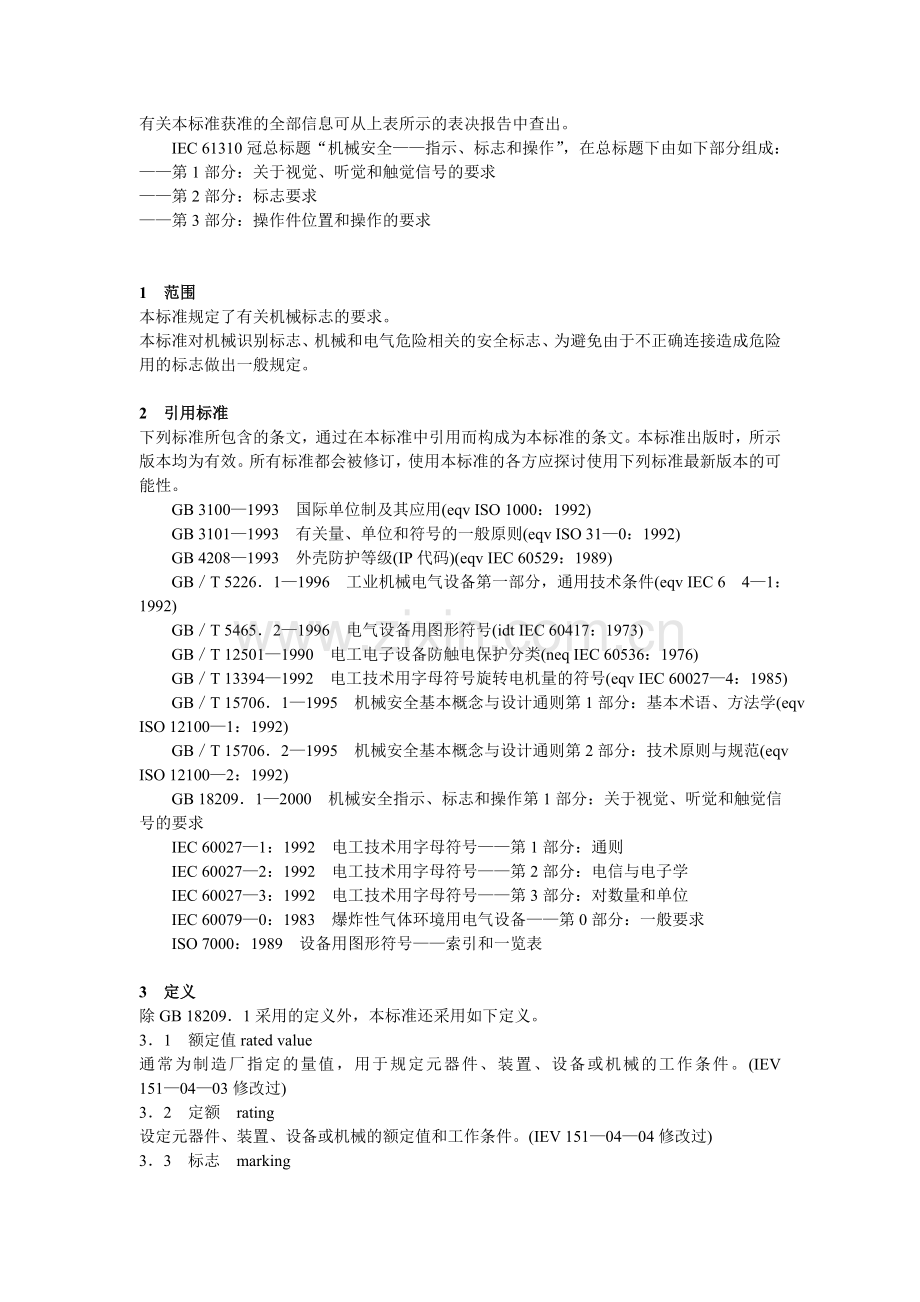

机械安全-指示标志和操作-第部分:标志要求.doc_第2页
第2页 / 共16页
点击查看更多>>
资源描述
机械安全 指示标志和操作 第部分:标志要求 (可以直接使用,可编辑 优质资料,欢迎下载) 机械安全指示、标志和操作第2部分:标志要求 GB 18209.2—2000 国家质量技术监督局2000—10—17批准 2001—07—01实施 前言 本标准等同采用国际标准IEC 61310—2:1995《机械安全——指示、标志和操作——第2部分;标志要求》。 本标准在总标题《机械安全指示、标志和操作》下,包括以下三个部分: 第1部分:关于视觉、听觉和触觉信号的要求 第2部分:标志要求 第3部分;操作件位置和操作的要求 本标准由国家机械工业局提出。 本标准由全国工业机械电气系统标准化技术委员会归口。 本标准由北京机床研究所起草。 本标准主要起草人:黄麟、黎兴华。 IEC前言 1)IEC(国际电工委员会)是由各国家电工委员会(IEC国家委员会)组成的世界标准化组织。IEC的宗旨是促进电气和电子领域有关标准化所有问题的国际合作。为此目的和其他活动的需要,IEC出版国际标准。标准的制定委托给技术委员会,任何IEC国家委员会如对所涉及题目感兴趣均可参加其制定工作。与IEC有联系的国际、政府和非政府组织也可参加标准的制定工作。IEC和国际标准化组织(ISO)按照两个组织商定的条件密切合作。 2)IEC关于技术问题的决定或协议,是由特别关心这些问题的所有国家委员会代表出席的技术委员会所制定,对所述及的问题尽可能表达国际的一致意见。 3)文件以推荐的方式供国际使用,以标准、技术报告或指南的形式出版,并在这种意义上为各国家委员会所接受。 4)为了促进国际统一,IEC国家委员会有责任将IEC国际标准最大限度地应用于他们的国家和地区标准。IEC标准与其相应的国家或地区标准间的任何差异均应在国家标准或地区标准中明确指出。 5)IEC对任何声称符合IEC标准的设备不提供表示批准的标志方法也不对其负责。 国际标准IEC 61310—2原作为EN 50099—2曲CENELEC(欧洲电工标准化委员会)44X技术委员会与CEN(欧洲标准化委员会)114技术委员会合作制定并已采用,由IEC/TC 44:机械安全——电工技术领域,按照“快速跟踪程序”制定本标准。 本标准有横向标准地位并可以使用,例如在ISO和IEC技术委员会制定机械产品系列标准或专用产品标准作为引用标准。没有产品系列标准或专用产品标准的机械,机械供应商也可以采用本标准的技术要求。凡有产品系列标准或专用产品标准的,则优先采用。 本标准正文基于如下文件: DIS 表决报告 44(CO)67 44/69/RVD 有关本标准获准的全部信息可从上表所示的表决报告中查出。 IEC 61310冠总标题“机械安全——指示、标志和操作”,在总标题下由如下部分组成: ——第1部分:关于视觉、听觉和触觉信号的要求 ——第2部分:标志要求 ——第3部分:操作件位置和操作的要求 1 范围 本标准规定了有关机械标志的要求。 本标准对机械识别标志、机械和电气危险相关的安全标志、为避免由于不正确连接造成危险用的标志做出一般规定。 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 3100—1993 国际单位制及其应用(eqv ISO 1000:1992) GB 3101—1993 有关量、单位和符号的一般原则(eqv ISO 31—0:1992) GB 4208—1993 外壳防护等级(IP代码)(eqv IEC 60529:1989) GB/T 5226.1—1996 工业机械电气设备第一部分,通用技术条件(eqv IEC 6 4—1:1992) GB/T 5465.2—1996 电气设备用图形符号(idt IEC 60417:1973) GB/T 12501—1990 电工电子设备防触电保护分类(neq IEC 60536:1976) GB/T 13394—1992 电工技术用字母符号旋转电机量的符号(eqv IEC 60027—4:1985) GB/T 15706.1—1995 机械安全基本概念与设计通则第1部分:基本术语、方法学(eqv ISO 12100—1:1992) GB/T 15706.2—1995 机械安全基本概念与设计通则第2部分:技术原则与规范(eqv ISO 12100—2:1992) GB 18209.1—2000 机械安全指示、标志和操作第1部分:关于视觉、听觉和触觉信号的要求 IEC 60027—1:1992 电工技术用字母符号——第1部分:通则 IEC 60027—2:1992 电工技术用字母符号——第2部分:电信与电子学 IEC 60027—3:1992 电工技术用字母符号——第3部分:对数量和单位 IEC 60079—0:1983 爆炸性气体环境用电气设备——第0部分:一般要求 ISO 7000:1989 设备用图形符号——索引和一览表 3 定义 除GB 18209.1采用的定义外,本标准还采用如下定义。 3.1 额定值rated value 通常为制造厂指定的量值,用于规定元器件、装置、设备或机械的工作条件。(IEV 151—04—03修改过) 3.2 定额 rating 设定元器件、装置、设备或机械的额定值和工作条件。(IEV 151—04—04修改过) 3.3 标志 marking 在产品或包装上加标志,主要用于识别产品和产品的某些特点,为了安全使用。 4 识别标志和安全标志 4.1 通则 按照GB/T 15706.2—1995中5.4的规定,机械必须具有所需的以下各种标志: ——用于机械的明确识别; ——用于机械的安全使用; 并适当给出补充信息: ——永久在机械上; ——在随机文件如说明书、手册中; ——在包装上。 4.2 整机标志 应提供如下信息: ——产品标志包括供应厂商名称、地址、系列名称或型号、系列编号和建造年份, ——指明额定值; ——表明符合指令如欧盟CE合格标志的要求。 4.3 安全标志 4.3.1 通则 为基本安全使用,4.3.2,4.3.3和4.3.4列出有关的额定值和特性。 4.3.2 有关机械危险的标志 标志包括但不限于如下所列; a)输入/输出功率, b)旋转部件的最高速度; c)(运动部件等的)质量; d)欲装卡工具的最大直径; e)运动方向; f)最大负载; g)冷却/发热条件; h)容许的环境条件,如压力、冲击、振动、温度; i)机械稳定性; k)工作方式; l)防护装置调整数据; m)穿戴防护设备的必要性; n)检测和维修次数; p)起重设备定额。 4.3.3 有关液动危险的标志 除4.3.2所列标志外,还包括但不限于下面所列: a)设计工作压力; b)最大安全工作压力; c)检验压力; d)流率; e)安全工作温度。 有关液动系统和部件(液压、气动)的安全要求正在考虑中。 阀操作件及功能应明确并永久使用与线路图相同符号表示。 4.3.4 有关电气危险的标志 除4.3.2所列标志外,还包括但不限于下面所列: a)额定电压、电流、频率, b)相数, c)防止电击保护分类符号(见附录A); d)由于危险电压而产生危险的警告(见附录A); e)IP代码标志(见GB 4208); f)有残余电压的警告(GB/T 5226.1—1996中的6.2.3); g)用于爆炸环境的防护型指示符号(见IEC 60079—0) 5 标志应用 5.1 通则 机械以及安装或重装会引起风险的机械部件应该用定额牌、铭牌,标签、印戳、雕刻和颜色标记。机械整体零件交货应考虑这类标志。设备上任何标志要与随机文件一致以避免混乱。 标志、符号和文字信息要容易理解和明确无误,尤其对机械相关的零件或功能。 图形符号一类标志的使用应优先于文字信息,尽量从标准GB/T 5465.2—1996或ISO 7000(见附录A)中选取。 文字信息应采用使用该机器的国家语言,如用户有要求,可用操作者和暴露人员容易理解的语言。 机械或设备包括消耗品倘若其上没有书写清楚字迹或加标志的足够空间,在分发物品的包装上至少要提供规定的信息。 机械按照制造商规定的方法安装时,标志应清晰可见,若做不到,则应靠近机械放置附加标志或写警告,通过这种方式使暴露人员看得见。 机械“寿命”的所有各个阶段标志是永久性的并始终保持字迹清楚(见GB/T 15706.1—1995中的3.11),也见条款7。 所有设备的包装应以运输期间保持设备标志的方式进行。 注 1 IEC 60750确定设备信息结构的一般原则。在任何系统中,依照这些原则给出指导,用于离散目标项目代号的组成和使用。 指明不同类型文件项目和实现安装目的相关信息。为便于维护,在设备中可以把项目代号的全部或部分表示在该项目上或其附近。 2 ISO/IEC指南37提供用户关心的产品使用说明书信息。 5.2 额定值表示 应该使用GB 3101提出的国际单位制(SI)。更详尽的应用指导见IEC 60027-1,IEC 60027-2,IEC 60027—3,IEC 60027-4和GB 3100。 机械应标注有关安全使用特性的额定值,例如: ——输入或输出功率,以瓦特为单位; ——工作压力,以帕斯卡为单位; ——电源电压,以伏特为单位; ——最高转速以转数/每分钟为单位。 各额定值标志由特性数值及其后的单位符号组成。 适用于2个以上离散额定值的机械应标注; ——额定值以递减顺序用斜杠隔开; ——单位用符号表示。 例如:3000r/min/1500r/min/750r/min 10MPa/5MPa/2MPa 适用于额定值范围内的机械应标注: ——极限值以递增顺序用三个点隔开; ——单位用符号表示。 例如;1000r/min~1500r/min ——20℃~+20℃ 100Hz~400Hz 200Pa~500Pa 6 连接标志 6.1 通则 所有连接器需有标志以使设备正确连接。 能快速分开和更换的连接器、使用错接会引起危险的连接器的型号及结构,不论是选择还是配置要确保正确连接。若达不到,要使用能区分的标志。颜色编码仅作为辅助方法。 6.2 机械连接 有时难以防止机械零部件错误连接,则在这些零部件上加标志以说明正确的连接方法。 机械安装和拆卸过程中需识别吊环和对中标记时,这些标记的含义要在随机文件中说明。 6.3 液压系统连接 连接通路、功率输出器(测试连接、引流点)和排出口(如容器出口)有清楚的区分标志。标志与线路图上的数据相对应。如果使用颜色编码,颜色含义由随机文件给出。 6.4 电气连接 电气连接的标志如下: ——裸导体和绝缘体,按照GB 5226.1—1996中的15.2的规定; ——端于,按照GB 5226.1—1996中的5.1,5.2和15.1.1的规定; ——插头和插座连接,按照GB 5226.1—1996中15.4.5的规定。 7 标志及其连接的耐久性 标志在整个机械寿命内应保持: a)连接牢固; b)字迹清楚; c)色彩久不褪色; d)抗环境因素(如液体、气体、气候、盐雾、温度、光)引起的损坏; e)耐磨损; f)尺寸稳定。 上述要求的测试方法应按照相关产品系列和/或专用产品标准(GB/T 15706.1所述的机械安全C类标准)的规定。 附录A (提示的附录) 图形符号 正号:正极 417—IEC—5005(GB/T 5465.2——1996的5005) 表示使用或产生直流电设备的正端。 注:本图形符号的含义随其位置而定。 此符号不能用于可旋的控制装置。 负号:负极 417—IEC—5006(GB/T 5465.2——1996的5006) 表示使用或产生直流电设备的负端。 注:本图形符号的含义随其位置而定。 此符号不能用于可旋的控制装置。 直流电 417—IEC—5031(GB/T 5465.2—1996的5031) 标志在只适用直流电的设备铭牌上,以及用于表示通直流电的端子。 交流电 417—IEC—5032(GB/T 5465.2—1996的5032) 标志在只适用交流电的设备铭牌上,以及用于表示通交流电的端子。 交直流两用 417—IEC—5033(GB/T 5465.2—1996的5033) 标志在交、直流两用的设备铭牌上,以及用以表示相应的端子。 接地 417—IEC—5017(GB/T 5465.2—1996的5017) 在不需要5018和5019符号的情况下,用以表示接地端子。 无噪声接地 417—IEC—5018(GB/T 5465.2—1996的5018) 表示连接到无噪声接地电极的端子,如特别设计的接地系统,其设备的连接点上从地或引线产生的噪声不致影响设备的正常运转。 保护接地 417—IEC—5019(GB/T 5465.2—1996的5019) 表示在发生故障时为防止电击而与外保护导体相连接的端子,或与保护接地电极相连接的端子。 Ⅱ类设备 417—IEC—5172(GB/T 5465.2—1996的5172) 表示能满足第'类设备安全要求的设备。 注:双重方块符号的位置应明显地作为技术资料的一部分,不能与制造厂的名称或其他标记相混淆。 Ⅲ类设备 417—IEC-5180(GB/T 5465.2—1996的5180) 表示按IEC 536:电工和电子设备防触电保护分类规定符合安全要求的Ⅲ类设备。 危险电压 417—IEC-5036(GB/T 5465.2——1996的5036) 表示危险电压引起的危险。 注:本符号可与ISO所规定的警告符号和颜色结合作用。见ISO 3864。 注意 7000—ISO—0434 表示危险或危险区和需要的提示。 注:本符号的含义随其位置而定。此符号不能用于可旋转的控制装置。 A1 引用文献 ISO 3864:1984 安全色和安全标志(见GB 2893—1982、GB 2894—1996)。 附录 B (提示的附录) 文献 IEC 60050(151):1978 国际电工词汇(IEV),第151章:电、磁器件 ISO/IEC 指南37:1983 用户关心的产品使用说明书 IEC 60750:1983 电工技术中的项目代号 交通施工标志技术要求 交通标志技术要求 (一)标志材料 1、反光材料 (1)标志底膜反光材料须采用《公路交通标志反光膜》(GB/T18833—2002)中二级反光膜规定的棱镜型、无方向性的反光膜;标志文字及图案反光材料须采用《公路交通标志反光膜》(GB/T18833—2002)中一级反光膜规定的棱镜型、无方向性的反光膜;并须出具反光膜生产商质量担保书. (2) 反光膜的逆反射系数值不应低于相应级别的规定。 见附表: 附表一: 一级反光膜 二级反光膜 (3) 标志的形状、文字、图案、制作应符合GB5768—2021,GB51038—2021的规定. (4)标志的反光膜级别为超强级,使用寿命不少于10年(80%亮度保留值)。 (5)反光膜应尽可能减少拼接,当标志的长度、宽度或直径小于反光膜产品最大宽度时,不应有拼接缝。 (6)当粘贴反光膜不可避免出现接缝时,应使用反光膜产品的最大宽度进行拼接,接缝以搭接为主,重叠部分不少于5mm但距标志板边缘5cm以内,不得拼接。 (二)标志底板 1、标志底板采用L2Y2铝板整板,不得拼接,标志均应折边起鼓. 2、标志板的形状、尺寸、制作应符合GB5768—2021,GB51038—2021的规定及有关设计的要求,外形尺寸偏差小于3mm,邻边夹角偏差小于0。5。 3、标志板面应平整、表面无明显皱纹、凹痕或变形。2m² 以内标志铝板厚度应为2-2.5mm,2m² 以上标志铝板厚度应为3mm以上,底板每平方米范围内平整度公差不应大于1。0mm. 4、标志板不允许存在以下缺陷: (1)裂纹. (2)明显的划痕、损伤和颜色不均匀. (3)逆反射性能不均匀。 (三)滑动槽 1、滑动槽采用铝合金铆钉连接,板面上的铆钉头应打磨平滑,底板背面应保持底板原色。 2、滑动槽应采用型号70式铝合金材料。 3、各种规格标志边沿应采取加固措施,加固形式符合GB5768—2021,GB51038-2021要求。 (四)标志安装 1、标志安装应符合GB5768-2021,GB51038—2021规范要求。 2、标志安装后版面应无任何裂纹和划痕以及明显的颜色不均匀。在任何一处面积为0.25 m²表面上有一个或一个以上总面积大于10mm²的气泡。 3、在单立柱式标志杆安装标志时采用不锈钢捆扎带加固安装,其它方式设置标志时均采用抱箍加固安装,使用的抱箍与螺栓均采用真空热渗锌工艺做防腐处理。 4、标志版面全部或部分在机动车道上方时,标志下沿离地面5.5m;除上述外,标志下沿离地面2m以上.标志安装后不得有相互遮挡或被其它障碍物遮挡现象。 5、允许偏差: 项目 规定值 立柱竖直度(mm/m) ±5 标志板安装角度 ±3° 标志板下缘至路面净空(mm) ±100 6、应严格按照国家现行的有关规定、规程进行施工。 7、根据交通管理实际需要,如有特殊要求,应按要求制作或施工。 8、质量保证期:不得低于国家有关规定。 ——新增加了38个图形符号:17禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、12当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、4必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、5应急避难场所、击碎板面、急救点、应急 、紧急医疗站; ——对5个图形符号进行了修改:禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒; ——减少1个图形符号:当心瓦斯; 图1.禁止标志的基本形式 外径d1=0.025L; 内径d2=0.800d1; 斜杠宽c=0.080d1; 斜杠与水平线的夹角a=45°; L为观察距离 警告标志基本型式的参数: 外边a1=0.034L; 内边a2=0.700a1; 边框外角圆弧半r径=0.080a2; 指示标志的基本形式 指令标志基本型式的参数: 直径d=0.025L; L为观察距离 安全标志台账LJA10—1 工程名称 巨野县凤凰城小区9#住宅楼 填表日期 名 称 数量(块) 悬挂位置 备 注 十项安全生产措施 1 办公室内 安全防护规定 1 办公室内 起重吊装“十不吊” 1 塔吊上 生产工人安全责任制 1 办公室外 安全员岗位职责 1 办公室外 施工队长安全责任制 1 办公室外 场容场貌规定 1 办公室外 生产班组长岗位职责 1 办公室外 机械管理员主要职责 1 办公室外 当心触电 2 配电箱防护棚外 当心机械伤人 2 钢筋加工棚内 当心伤手 1 钢筋加工棚内 钢筋弯曲机安全操作规程 1 钢筋加工棚内 钢筋调直机安全操作规程 1 钢筋加工棚内 注意安全 1 配电箱防护棚外 当心火灾 1 木工棚内 当心扎脚 1 木工棚内 圆盘锯安全操作规程 1 木工棚内 平刨安全操作规程 1 木工棚内 进入施工现场必须戴安全帽 1 现场大门口 必须系安全带 1 外架上 当心坠落 2 外架上 制表人:逯景亮 安全标志台账LJA10—1 工程名称 巨野县凤凰城小区9#住宅楼 填表日期 名 称 数量(块) 悬挂位置 备 注 禁止烟火 2 木工棚,仓库 禁止停留 1 塔吊上 当心吊物 1 塔吊上 禁止攀登 2 塔吊、外架上 安全通道 2 南北两通道口 安全第一,预防为主 8 中部通道处 塔吊安全操作规程 1 塔吊上 制表人:
