隧道仰拱及填充施工方案.doc

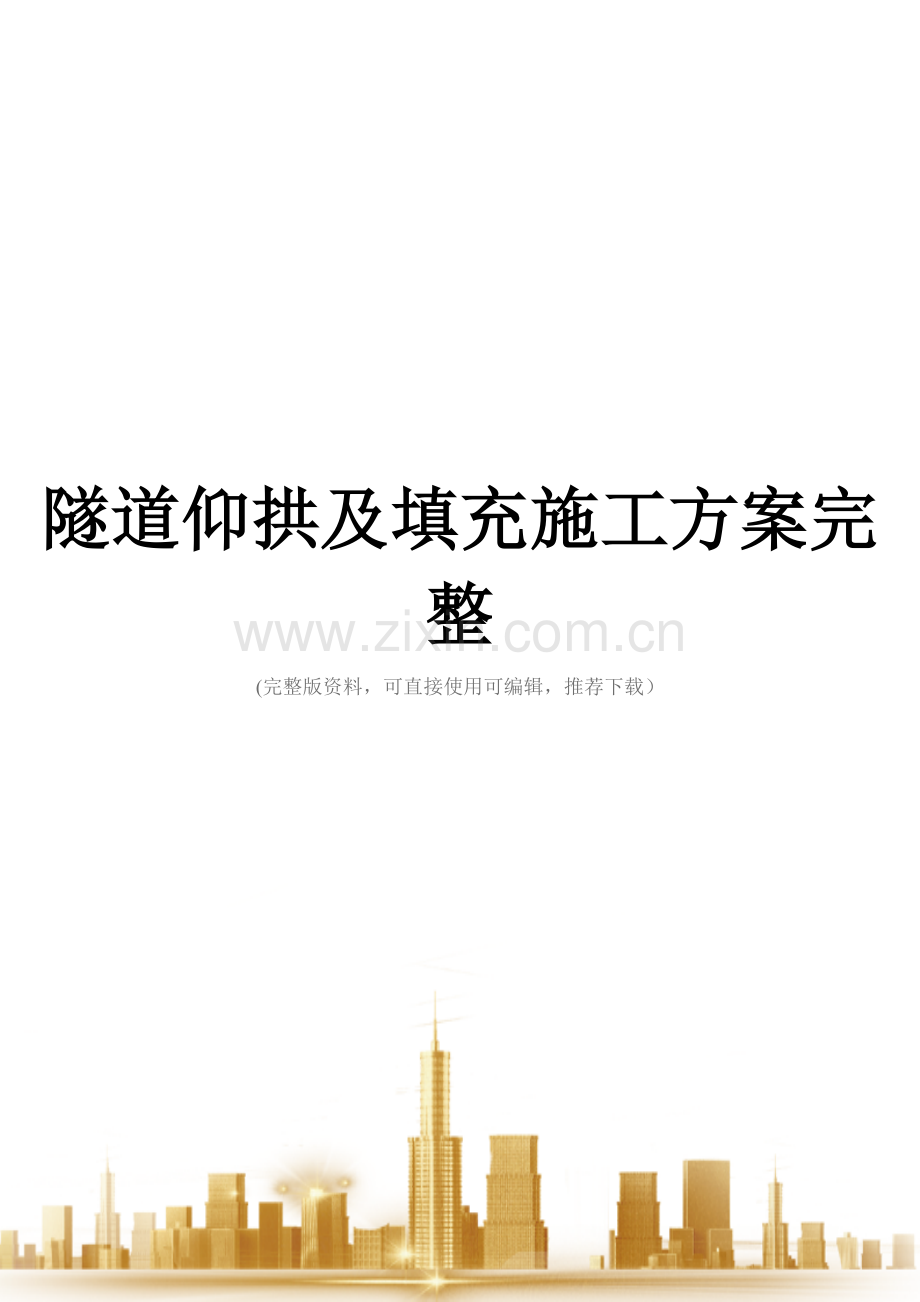

隧道仰拱及填充施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）
目 录
1、编制目的和依据1
1.1、编制目的1
1.2、编制依据1
2、工程概况1
3、总体施工方案和工艺流程3
4、分项工程施工方法4
4。1、仰拱开挖4
4。2、仰拱初期支护5
4.3、绑扎仰拱钢筋5
4。4、施工缝处理和模板立设5
4。5、浇注仰拱混凝土5
4。6、浇注仰拱填充混凝土5
5、仰拱及仰拱填充的检验批质量控制及检验程序6
5。1、材料要求6
5.2、混凝土拌制7
5.3、模板工程7
5.4、钢筋工程7
5。5、混凝土工程9
6、质量保证措施10
7、安全防护措施11
8、环保措施13

隧道仰拱及仰拱填充施工方案
1、编制目的和依据
1。1、编制目的
进一步加强威鲁公路LJ01标段隧道工程的质量管理，落实我项目部的工程管理实施办法,消除质量通病，杜绝质量隐患，确保项目质量管理目标的顺利实现。特制订本专项方案.
1.2、编制依据
（1）、国家及交通部现行的施工质量验收标准、施工技术指南、安全技术规范；
(2）、经审核合格的施工设计图纸、设计文件、设计数据;
（3)、国家级工法和成熟的施工工艺;
（4）、现场查勘调查的有关资料；
（5）、建设单位组织的设计技术交底纪要及有关文件、通知。
2、工程概况
（1)、总体工程概况
本道路为兴义市威舍至鲁屯一级煤炭专用公路LJ01标段,本标段道路起讫桩号为K0+000~K10+100，本合同段内共设置3座隧道,分别为三岔箐1＃隧道、三岔箐2＃隧道和阿依隧道，隧道单洞（左右幅合计）全长4064m。其中，三岔箐1＃隧道,分为左右线,左右线进出口洞门形式为端墙式,左线隧道起始于ZK0+700，至ZK1+283,长583m;右线隧道起始于K0+691，至K1+304,长613m.三岔箐2＃隧道,分为左右线，左右线进出口洞门形式为端墙式，左线隧道起始于ZK1+377，至ZK2+215，长838m；右线隧道起始于K1+370，至K2+326，长956m。阿依隧道,分为左右线,左右线进出口洞门形式为削竹式，左线隧道起始于ZK2+603，至ZK3+048,长445m；右线隧道起始于K2+464，至K3+093，长629m。隧道设计按一级公路双向四车道设计，根据地形地质条件，本道路隧道采用分离式方案，采用的主要技术标准如下：设计速度:隧道设计速度60km/h.隧道建筑限界:净宽9.75m，净高5.0m。设计荷载:洞内路面设计荷载采用公路-Ⅰ级.隧道防水等级:一级，二衬衬砌砼抗渗等级不低于S6。三岔箐1#隧道地面最高海拔1462米，最低1306米，相对高差156米,隧道最大埋深116米。三岔箐2#隧道地面最高海拔1490米，最低1290米,相对高差200米，隧道最大埋深122米。阿依隧道地面最高海拔1447米，最低1296米，相对高差151米,隧道最大埋深95米。
（2）、本分项工程概况
三岔箐1＃隧道左幅全长583m，主要衬砌类型为Ⅴ级（加）158米，Ⅴ级112米，Ⅳ级284米；三岔箐1＃隧道右幅全长613m，主要衬砌类型为Ⅴ级（加）190米，Ⅴ级26米,Ⅳ级385米。
三岔箐2#隧道左幅全长838m，主要衬砌类型为Ⅴ级（加）278米，Ⅴ级23米，Ⅳ级257米，Ⅲ级263米；三岔箐2＃隧道右幅全长956m，主要衬砌类型为Ⅴ级（加）217米，Ⅴ级236米，Ⅳ级155米，Ⅲ级,102米.
阿依隧道左幅全长445m，主要衬砌类型为Ⅴ级（加）224米，Ⅴ级37米，Ⅳ级148米；阿依隧道右幅全长629m,主要衬砌类型为Ⅴ级（加)292米,Ⅴ级76米,Ⅳ级236米。
仰拱及仰拱填充施工主要牵涉的施工工艺有:仰拱钢筋、砼、施工缝处理、仰拱填充砼.
各种初砌类型的仰拱参数如下：
（1）、Ⅳ级(加）：仰拱厚40cm,混凝土标号为C30，仰拱填充厚15cm，混凝土标号为C15。仰拱内无钢筋。施工缝采用预埋中埋式止水带。
(2)、Ⅴ级：仰拱厚45cm，混凝土标号为C35,仰拱填充厚15cm,混凝土标号为C15。仰拱内有钢筋，钢筋布置详见图号ST5－2-16。施工缝采用预埋中埋式止水带。
(3)、Ⅴ级（加）：仰拱厚45cm,混凝土标号为C30，仰拱填充厚15cm，混凝土标号为C15。仰拱内有钢筋,钢筋布置详见图号ST5－2—16.施工缝采用预埋中埋式止水带
3、总体施工方案和工艺流程
（1）、仰拱是在初期支护工序后施工。
（2）、基底开挖应圆顺、平整，不得欠挖，超挖部分应用同级混凝土回填.
（3）、仰拱、底板混凝土浇筑前应将基底虚渣、杂物、积水等清除干净。
(4)、仰拱宜超前拱墙模注衬砌，其超前距离宜保持在3倍以上衬砌循环作业长度。
（5）、仰拱施作应一次成型,不得分部浇筑，施工时采用栈桥，避免影响洞内交通。
（6）、仰拱填充在仰拱混凝土终凝后施作。
(7）、仰拱施工缝应按设计要求作防水处理。
（8）、仰拱（含填充)混凝土强度达到5MPa后行人方可通行,达到设计强度的100%后车辆方可直接通行.
（9)、仰拱施工流程见下图。

初期支护铺设防水层
仰拱开挖基底处理
钢筋绑扎、安装仰拱模板
施工准备
仰拱混凝土灌注
仰拱脱模
中心水沟立模
仰拱填充混凝土灌注
养护至强度满足机械行走
中心水沟测量放样
结束

（10）、施工前对隧道施工队工班进行工序技术、标准再交底.交底要清楚详细，可操作性要强，不能流于书面，要现场解说.
4、分项工程施工方法
4。1、仰拱开挖
测量组根据现场技术员提供的仰拱尺寸及高程正确放样。开挖工班根据测量班放样正确开挖仰拱。按照钻爆设计布置好炮眼间距、深度。钻眼完毕后按炮眼布置图进行检查并做好记录,对不符合要求的炮眼应重钻，经检查合格后方可装药.待仰拱开挖到位后需经测量组和现场技术员共同验收。仰拱开挖完后，为了不干扰前面施工,需搭设仰拱栈桥，才能满足平行施工作业。仰拱栈桥的长度需满足仰拱施工需要。
4。2、仰拱初期支护
根据不同围岩类别选择仰拱初期支护。施工工艺见《初期支护作业指导书》。
4。3、绑扎仰拱钢筋
（1)、V级围岩时，仰拱内有配筋，按照图纸要求下料弯制成型,采用钢筋接驳器连接,接头钢筋在受弯构件的受拉区不得大于50%。同一根钢筋尽量减少接头。
(2)、钢筋在加工前应调直，并不应有削弱钢筋截面的伤痕。
（3)、安装钢筋时,钢筋的位置和混凝土保护层厚度应符合设计要求。
4.4、施工缝处理和模板立设
（1）、纵向和横向止水带的埋设必须按照设计和规范要求进行施作，不得有发生未埋入砼或埋入砼过深的现象。
(2)、纵向施工缝的止水带埋设时,前进方向封端位置的模板必须刻槽，以便止水带穿过与下次的止水带进行连接.止水带连接采用热搭或冷粘。热硫化搭接长度不小于10cm，专用胶水粘贴搭接长度不小于20cm。
（3)、待钢筋绑扎完毕需要立仰拱两面的堵头模板及两边的边模，还要根据实际情况，为了保证仰拱两侧与拱脚连接处浇注混凝土时，能够使仰拱成型还需要在内侧增设模板。
4.5、浇注仰拱混凝土
仰拱钢筋和模板经监理工程师检验合格后方可浇注仰拱混凝土。仰拱施工前，应将隧底虚渣、杂物、积水等清除干净，并用高压风将隧底吹洗干净,超挖采用同级混凝土回填。仰拱混凝土应整体浇注一次成型。仰拱施工缝和变形缝应作防水处理。
4.6、浇注仰拱填充混凝土
在仰拱混凝土终凝后及时安装仰拱填充端头模板,加固好后，浇注填充混凝土。填充混凝土达到强度5Mpa后允许行人通行。达到设计强度的100%后方可允许车辆通行。
5、仰拱及仰拱填充的检验批质量控制及检验程序
5.1、材料要求
（1）、混凝土、砂浆材料应符合下列要求。
①、水泥：应优先采用普通硅酸盐水泥，也可采用矿渣硅酸盐水泥，在软弱围岩中宜选用早强水泥.水泥标号不得低于42.5级，使用前应做强度复查试验.
②、减水剂：必须采用质量合格的产品.进入工地减水剂应检测其密度（或细度)、减水率以确保减水剂的质量。
③、砂：混凝土用砂，应采用级配良好、质地坚硬、颗粒洁净的河砂、河砂不易得到时，也可用山砂或硬质岩石加工的机制砂。
④、石料:采用坚硬耐久的碎石或卵石,粒径不宜大于15mm。
⑤、水:水质应符合工程用水的有关标准，水中不得含有影响水泥正常凝结与硬化的有害杂质。
（2）、材料检验。
①、钢筋按设计规定购买标准材料,钢筋材料进场要有出厂合格证明，进场后的钢筋每批（同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批)截取两组试样,每组2个试件,一组试件用于拉伸试验（屈服强度、抗拉强度及延伸率）；一组试件用于冷弯试验。
②、进场后的碎石每批（同一规格同一产地每400立方米为一批）取样试验，检测项目主要有：表观密度、松装密度、针片状含量、含泥量、泥块含量、含水率、压碎值、集料级配.
③、进场后的砂每批(同一规格同一产地每200立方米为一批）取样试验，检测项目主要有：表观密度、松装密度、含泥量、含水率、集料级配。
④、进场后的水泥每批（同一厂家同一批次的水泥袋装200吨为一批，散装水泥500吨为一批）取样试验，检测项目主要有：水泥细度、标准稠度用水量、凝结时间和安定性、胶砂强度试验等.

所有原材料在进场后需进行检验和送监理平行试验。合格后方可使用.
5.2、混凝土拌制
采用具有自动计量装置的拌合站、搅拌运输车、插入式振捣的机械化作业线.
5.3、模板工程
模板必须有足够的刚度，表面应光滑平顺。模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与砼接触面必须涂刷隔离剂。
5。4、钢筋工程
(1)、一般要求
①、钢筋砼中的钢筋必须符合现行规范要求，每批材料需经中心试验室抽样,试验合格后才能使用.
②、钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收、分别堆存、且应设立识别标志。钢筋在运输过程中，应避免锈蚀和污染.钢筋宜堆置在仓库内,露天堆置时应垫高并加遮盖。
③、钢筋应具有出厂质量证明书和试验报告单。
④、钢筋加工必须根据施工图钢筋不同部位，不同编号分别加工堆放,领取时，根据编号及数量提取.
⑤、钢筋工和电焊工必须经过培训合格后上岗.
(2）、钢筋加工
①、钢筋必须清除污染锈,成盘钢筋应用调直机调直，保证钢筋无局部弯折。
②、采用冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于2%，HRB400牌号钢筋的冷拉率不大于1％。
③、钢筋的弯制和末端的弯钩应根据施工图要求制作.
④、用Ⅰ级钢筋制作的箍筋，其末端应做弯钩，弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的2.5倍,弯钩平直部分长度，一般结构不宜小于箍筋直径的5倍。有抗震要求的结构，不应小于箍筋直径的10倍.
（3）、钢筋的连接
①、轴心受拉和小偏心受拉杆件钢筋不宜绑接，宜用焊接。普通砼中直径大于25mm的钢筋，宜采用焊接。
②、钢筋纵向焊接应采用闪光对焊，无闪光对焊机时可采用电弧焊、电渣压力焊、气压焊。(电渣压力焊只适用于竖向钢筋的连接；不能用作水平钢筋和斜筋的连接）。　
③、钢筋焊接前，必须根据施工条件进行试焊，经抽检合格后方可正式焊接（由试验室抽样试验).
④、钢筋采取搭接或帮条焊时,宜采用双面缝、双面焊。焊接困难时，可采用单面焊缝。搭接焊时,两搭接钢筋的端头应弯曲一定角度，使两接合钢筋轴线一致。单面焊缝长度不应小于10ｄ，双面不小于5ｄ(ｄ为钢筋直径）。另帮条应与主筋同级别，其总截面积不应小于被焊钢筋的截面积。
⑤、凡施焊的各种钢筋、钢板均应有材质证明书或试验报告单。
⑥、受力钢筋焊接或绑扎接头应设置在受力较小处，并错开布置，对于绑扎接头，两接头间距不小于1.3倍搭接长度.对于焊接接头，在接头长度区段内，同一根钢筋不得有两个接头.焊接接头长度区段内是指35ｄ（ｄ为钢筋直径)长度范围内，同时不得小于500mm。
⑦、电弧焊接接头和绑扎接头与钢筋弯曲点的距离不应小于10倍钢筋直径，也不宜位于构件的最大弯矩处。
⑧、受拉钢筋绑扎接头的搭接长度,应符合规范要求，受压钢筋绑扎接头的搭接长度应取受拉搭接长度的0.7倍。
⑨、受拉区Ⅰ级钢筋绑扎接头的末端应做弯钩。
（4）、钢筋骨架和钢筋网的组成及安装
①、对于预制钢筋骨架或钢筋网必须有足够的刚度和稳定性。
②、拼装时,按图纸放样，并考虑焊接变形和预留拱度及焊接接头是否符合焊接要求及钢筋中心线是否在同一平面上；且采用跳焊，不得顺方向一次焊成。
③、焊接网的受力钢筋为Ⅰ级或冷拉Ⅰ级钢筋时,受力钢筋两端边缘的锚固钢筋与受力钢筋的全部相交点必须全部焊接，其余交叉点，可焊或绑扎一半交叉点。
④、钢筋的现场绑扎的交点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。
⑤、箍筋应与主筋垂直(除设计有特殊要求外）。
⑥、竖向钢筋搭接时，转角处的钢筋弯钩应与模板成45°，中间钢筋的弯钩应与模板成90°，如采用插入或振捣器浇筑小型截面柱时，弯钩与模板的角度最小不得小于15°，在浇筑过程中不得松动。
⑦、钢筋与模板间设置垫块，垫块应与钢筋扎紧,并互相错开。非焊接钢筋骨架的多层钢筋之间，应用短钢筋支垫，保证位置准确。钢筋砼保护层厚应符合设计要求.
5.5、混凝土工程
(1）、铺筑砼前,首先检查各种施工机械设备完好，混凝土配合比准确。混凝土采用砼搅拌站集中拌和砼，由混凝土泵车运输至工地现场。
(2)、有仰拱段铺底：按照设计厚度用混凝土铺设成近似仰拱形状。待仰拱砼达到设计强度的70%后,在其上铺设C15片石砼 填充排水侧沟底.填充片石砼终凝后，执行1.3.灌注C15片石砼填充及C15路面基层砼。
（3）、无仰拱段铺底：灌注C15路面基层砼，超挖部分允许抛填片石.
（4)、振动：灌注高度每增加50cm,用插入式振动器振动一次，振动棒移动距离不大于其工作半径,以使砼得到充分振捣。砼铺至设计标高后,在其上用平板振动器缓慢拖动振捣,平板振动器振动搭接宽度不小于其自身宽度的一半.
(5）、找平:基层砼终凝时，用抹子将其表面抹平。
（6）、养生：在干燥无水的条件下，砼应洒水养护，养护时间不少于7天，提前养生期间不准行人车辆通行，洞内湿度能够满足混凝土的养护条件时,可不洒水。
(7）、仰拱、仰拱填充的高程,仰拱的曲率，仰拱填充的横向坡度应符合设计要求，高程允许偏差为±15mm。
6、质量保证措施
（1）、建立完整的质量保证体系，落实如下施工质量保证措施：
（2）、施工关键工序编制作业指导书，严格控制工艺流程并加强检测，提高工序质量和产品质量。
（3）、所有主材必须有出厂合格证和工地试验室出具的检测报告.工地的所有原材料、半成品、成品必须挂牌标识，并有防护措施。
（4）、对所有材料进行检测。水泥、钢筋等甲供材料必须有出厂合格证,并严格控制其质量规格符合施工要求。对砂、石料等地材进行材质、强度试验，并严格控制其粒径及含泥量等指标不超过设计要求。所有混凝土均采用集中拌和、输送车输送,每一部位均统一使用同料场、同厂家、用品种、同标号的原材料等，保证混凝土的颜色、和易性一致，做到不离析,并连续灌筑，确保质量.
（5）、要求作业前必须对施工队和施工队作业人员进行详细交底和培训.
（6）、要求各工序严格执行“三检"制度，经监理验收合格后方要进入下道工序.
（7）、施工过程中存留影像资料。
(8）、施工前对施工队的人员和设备进行检查。
（9)、基底虚碴、杂物清除干净,无积水。
（10)、无欠挖，隧道超挖部分应用同级片石砼填补。
（11)、开挖中央水沟时,严格控制装药量,不得损坏已铺砼。
（12）、半幅施工,中缝应对接平整密实。
（13）、铺底砼表面高程不得高于设计标高，横坡应与路面横坡一致。
（14）、预埋横向排水管位置准确，水流通畅。
7、安全防护措施
(1）、仰拱及填充层开工前，对各工种施工人员进行必要的安全教育和技术培训，牢记“安全第一”的宗旨,每班设兼职安全员一名，负责施工时的安全。
(2）、施工人员到达工作地点后，由现场领工员和安全员组织大家分头进行检查，对所使用的机具设施是否处于安全状态，详细检查围岩及实期支护是否有变化，顶板和两帮是否稳定,如有松动和裂纹，应及时加固处理。
(3)、制定安全作业规章制度，在施工中做到各项工作有章可循。
认真实施标准化作业,严格按安全操作规程进行施工，严肃劳动纪律，杜绝违章指挥与违章操作，保证防护设施的投入，使安全生产建立在管理科学、技术先进、防护可靠的基础上.
（3）、各设备均设置岗位安全操作规程牌、“加工重地，闲人免进”、“安全操作、小心触电”等提示牌；所有电气设备、配电箱、开关箱加锁，有防雨措施，根据箱体大小悬挂“有电危险，注意安全”提示牌；各种气瓶有标准色标或明显标志，旁边有“危险作业请勿靠近"提示牌.有危险源存在的区域设立相关警示牌。
(5)、现场机械管理标准:现场使用的机械设备，要按平面图布置规划固定点存放,遵守机械安全规程，经常保持机身及周围环境的清洁，机械的标识、编号明显，安全装置可靠.清洗机械排出的污水要有排放措施,不得随意流淌。
（6)、材料堆放标准：施工现场建筑材料、构配件、料具必须按照总平面图规定的位置放置；料堆要堆放整齐并按规定挂置名称、品种、规格、数量、进货日期等标牌以及状态标识:①已检合格;②待检；③不合格；⑶各种材料堆放必须整齐，砂、石等材料堆放有序,大型机具一头见齐,钢筋、构件、钢模板应堆放整齐用木方垫起;工作面每日应做到工完料尽场地清。
（7）、电焊安全要求：
①电焊机安设在干燥、通风良好的地点，周围严禁存放易燃、易爆物品。
②电焊机设置单独的开关箱，作业时应穿戴防护用品，施焊完毕，拉闸上锁.遇雨雪天,停止露天作业。
③在潮湿地点工作电焊机应放在木板上，操作人员站在绝缘胶板或木板上操作.
④把线、地线不得与钢丝绳、各种管道、金属构件等接触,不得用这些物件代替接地线。
⑤焊接模板中的钢筋、钢板时，施焊部位下面就垫石棉板或铁板。
（8)、气焊安全要求
①乙炔瓶使用：
a 乙炔瓶不得靠近热源和电气设备，夏季防止暴晒，与明火的距离不少于10m(高空作业时，应是与垂直地面处的平行距离）,禁止敲击、碰撞。
b 瓶阀冻结，严禁用火烘烤，必要时可用40℃以下温水解冻。
c 作业地点不固定且移动频繁时，装在专用小车上,同时乙炔瓶和氧气瓶不得放在一起。
d 乙炔瓶必须设专用的减压器、回火防止器，开启时,操作者站在阀口的侧后方，动作要轻缓,严禁卧放使用，严禁放置在通风不良场所，且不得放在橡胶支座上。
e 瓶内气体严禁用尽，使用压力不得超过0。15 MPa，输出气流不超过1.5—2.0m3/时瓶。
②氧气瓶使用：
a 使用氧气瓶前要检查瓶阀、接管螺纹、减压器及胶管是否完好,禁止带压拧动瓶阀阀体。
b 气瓶内始终保持正压，不得将气体用尽，瓶内至少要留有0。3Mpa以上的压力。
c 氧气瓶距易燃易爆品不得少于10m,严禁用明火检验是否漏气，下班后送回专用库房。
d 氧气瓶、乙炔瓶受热不得超过35 ℃,防止火花和锋利物件碰撞胶管。气焊枪点火时应按“先开乙炔、先关乙炔”的顺序作业。
8、环保措施
（1）、施工中剩余少量的砼不地随地丢弃，生产中的废弃物及时处理,运到当地环保部门指定的地点弃置。
(2）、施工时洞内要通风，洒水防尘。

目 录

一、 编制依据 .。。。.。.。.。..。。..。.。。..。。。.。。.。。..。。。...。.。。.。。.。。.。。。...。。.。.......。...。..。。.。。。。..。。。.。。。。.。.。.。。。。。。. 3
二、工程概况 ....。。.。.。。..。.。.。..。。。。。。。。...。...。.。。。。....。。。..。。。..。.。。。..。..。。..。。.。。.。。。。。.。。。.。。..。...。.。。...。.。 3
2.1工程概述 。.。.。.。..。。。。。。。。。。...。。。..。。.。.。。。。......。。。。。.。..。.。。。.。..。。.。.。。.....。..。.。。。。....。。.....。。...。 3
2.2砌体设计说明: .。.。....。。。。。。。.。。....。。。.。。.。..。..。.。.。..。。。.....。。....。。.。。。。....。.。。。。。。...。....。。。 5
三、施工准备 。。.。。。。.。.。...。。.。。.。。...。.。..。。。。。。。.。。...。。.。。.。。..。。。。。.....。.。。。。...。。..。.。..。。.。.。。。。。。.。.。。。.。.。。 6
3.1技术准备 。.。.。。.。...。。。。..。..。。。。。。。.。。。.。。..。..。...。.。.....。。.。.。。..。。.。...。。.。.。...。.。..。。.......。.。。。..。 6
3.2 人员安排 ...。.。。。。。.。。。.。.....。....。.。.。...。。..。。...。。。.。。.。。。。。。。...。。..。.。..。...。.。。。.。。...。.。...。.。。.。。 6
3。3主要机具设备 .。。..。。..。。。.。。.。..。.。。.....。。...........。.。。。。.。.。.。.....。。。.。。..。。.。.。.。.。。。.。。。。.。....。 7
3。4材料准备 。.。。。.。。.。.。.。..。。。。。.。.。。。..。.。。.。...。。。.。...。。。.。。...。.。。.。。。..。。。。。..。。。..。。。。。...。。。.。.。....。。 7
四、主要施工方法 。。。........。..。.。.。。.。。。。...。..。。。...。。。。....。...。.。。。。..。...。。。.。..。...。.。..。。.。。..。。......... 8
4。1工艺流程 。。.。。...。。....。..。。。。。。.。.。。....。。。.。...。。。.。..。。...。。。。。。。。...。...。..。。..。.。..。。...。...。.。。.。。... 8
4。2主要技术要求 ......。。。.。.。。.。..。。。。。。。..。。.。。。......。。。。。。。。....。。.。....。....。。..。。.。。.。.。.。。。.。..。。..。 9
4。3主要施工方法： .。..。。。....。.。。。......。.。.....。....。。。。.。。...。.。。...。。.。。..。..。..。。...。.。..。..。.。.。。 12
五、主要施工管理措施 ...。。.。。.。。。。.。..。...。....。。。。..。。。。。。。。..。....。.。...。。.。。。。...。..。..。。。。。。。...。。。.。. 19
5.1质量保证措施 ....。......。。。.。。。。.。。.。....。..。。.....。.。.。。.。。.。.....。。。。.。..。。。.。..。。....。。。..。。...。。。 19
5.2安全管理措施 ..。。..。。。...。.。。.。。。。...。..。。。.....。.。...。。。。。。...。。。..。。.。。.....。。.。。..。.。.....。。.。。。.. 21
5。3文明施工措施 。。。。.。..。....。....。..。...。..。..。.。..。...。。.。.。..。。。。.。。.。..。。.。。。....。。....。。..。..。。.。.. 22
5。4环境保护措施 ...。.。.。。.。.。。。。。..。..。.......。。。。.。..。.。.。。。...。.。。.。.。。..。。.。.。..。...。.。。..。..。。.。.。.。 23
5.5消防措施 。。。。。。。。。。....。。。。.。。..。。。.。..。..。.。...。。。。.....。...。...。。.。。.....。.。。。.。..。。.。.。。....。。.....。.。 24
5。6成品保护措施 ..。。..。。。.。。.。。..。。。。。.。。。。.。....。.。。。。。.。。。。..。。.。.。。..。..。。。。.。。..。...。....。。....。。.。. 24
5.7 降低成本措施 .。..。....。..。。...。。。..。。。....。.。.。.。。.。.。...。.。。.。。。.。。。。。。。...。。.。.。..。..。。。。。.。.。...。 25
5。8现场料具管理措施 。。...。。。...。。。...。.....。。。。...。。.。.....。.。。.。..。。。。.。。.。....。。.。..。。。....。.。.... 25
5。9子分部工程验收 。。.。。...。。。.。.。。.。.。.。.。.。.。。...。。.。。。.。。...。.。。.。.。.。。.。。。。....。..。。....。..。..。..。. 26

一、 编制依据
1、 施工图纸及施工合同；
2、 本工程建设审批单位对可行性研究报告的批复。
3、 《砌体工程施工质量验收规范》(GB5 3-2021)；
4、 《砌体填充墙的结构构造》(06SG61；
5、《建筑施工高处作业安全技术规范》（JGJ80-91）； ；
6、 《蒸压加气混凝土砌体工程施工工艺标准》
7、 《城市居住区规划设计规范》GB50180—93
二、 工程概况
2。1工程简介
1、建设地点：xx厂区内
2、工程名称：xx综合楼
3、参评项目名称：综合楼
4、建筑物建筑面积、层数、结构形式及建筑高度：总建筑面积5942.65㎡，地 上5层，框架结构，总建筑高度23。5米。
5、设计使用年限 50年，抗震设防烈度6度。
2.2砌体设计说明
1、 ±0。00以上未标明的为加气混凝土砌块,250厚,除注明外均为轴线外100,内墙除注明外均为200厚轴线居中。±0.00以下为页岩实心砖，厚度见结构图，
2、 100厚的轻质隔墙为水泥轻质隔墙板。
3、 所有室内填充墙的阳角和洞口部位做20厚的水泥砂浆护角每边不小于50,高度齐洞口齐.
三、 施工准备
3。1技术准备
3。1.1 项目部组织施工及技术人员熟悉施工图纸，掌握各分项工程具体做法，绘制排砖图，并做好技术交底。
3.1.2 编制砌体工程的施工预算,为备料提供数据。
3.1。3 完成施工技术方案及安全、技术的交底工作.
3。1.4 完成样板墙的砌筑,并对施工队进行现场技术交底。
3.2 人员安排
为保证砌体结构施工的质量和进度，项目部组成专门管理小组并将人员分工及劳动力做出提前安排。及时组织施工队伍进场，并进行进场教育.
3。3主要机具设备
3.3。1机械设备:砂浆搅拌机、人货梯等。
3。3.2主要机具:手电钻、冲击钻、磅秤、铁板、筛子（孔径5mm）、窗纱筛子、手推车、大桶、平锹、木抹子、铁抹子、钢抹子、大杠、靠尺、方尺、铝合金水平尺、灰槽、灰勺、毛刷、钢丝刷、笤帚、凿子、锤子、小白线、小灰铲、托灰板、托线板、线坠、卷尺、小钉子、铅笔或红蓝铅笔、铅丝、工具袋等。 3。4材料准备
砌体结构工程使用的材料必须符合设计及规范要求，严把质量关。
（1） 加气混凝土砌块采购时需注意产品龄期。
（2） 在运输、装卸过程中，轻拿轻放，严禁碰撞、扔摔,不得用翻斗倾卸。进 场后按品种、规格分别堆放整齐，堆放高度不宜过高.
（3） 材料堆放必须有防雨措施.
（4） 砌块的品种、强度必须符合设计要求，有出厂合格证产品性能检测报告.（5）砌筑使用砂浆为干粉砂浆，不得现场搅拌。
（6） 拌制砂浆用水为现场自来水.
（7） 砌筑砂浆和构造柱、水平系梁的砼都为商品砼。
四、 主要施工方法
4。1工艺流程
基层验收、墙体弹线 —- 见证取样、拌制(混凝土)砂浆 -— 砌筑坎台、排块撂底 —— 立杆挂线、砌墙 -— 构造柱、拉筋、浇筑混凝土 —— 7d塞缝、收尾 验收、养护并转入下一循环
加气混凝土砌块填充墙砌体施工工艺流程图
4。2主要技术要求
4.2。1拉结筋的设臵：按照设计说明及《砌筑后臵植筋方案》剪力墙、柱部分隔墙沿墙高每500mm设臵两根2¢6拉结筋，拉筋贯通墙体全长并入框柱200mm.
4。2.2构造柱设置： 当填充墙长大于5m 时，需在填充墙中间设臵构造柱。 4。2。3腰带、系梁设臵：当墙高大于4米小于7米时，墙体半高处设臵一道与 柱(剪力墙）连接且沿全长贯通的钢筋混凝土水平系梁，梁宽同墙宽，梁 高120，梁内纵4根12通长，纵筋端头锚固长度LaE，箍筋 6＠200。。4.2。4过梁设置：当门、窗洞顶无结构梁时，需另设钢筋混凝土过梁(过梁长度 为洞宽+500mm)，填充墙过梁伸入墙内长度为250mm。
4.2.5填充墙顶部与梁板下皮用砂浆挤紧、填实,长度大于5m时，墙与梁、板需有拉结.
4.2。5.1填充墙顶部与梁板之间预留斜砌位臵，至少间歇7d后再采用斜砖砌筑,逐块刮浆顶紧。
4.3主要施工方法:
4.3.1测量放线:
4.3.1。1根据室内的结构测放的主轴线、墙体控制线引测各填充墙的位臵线、控制线（500mm）。
4.3。1。2门洞的标高线根据室内的墙体水平线（0。5m)引测.
4。3。1。3墙体线测放时遵循“以长定短、以精定粗”的原则,以长方向的轴线定短方向的位臵线。
4.3.2拉结筋、构造柱植筋、绑扎
4.3。2。1拉结筋、构造柱钢筋与结构之间采用植筋的施工方法，植筋胶选用专业厂家的产品，产品有合格证和检测报告.
4.3.2.2植筋施工：
（1） 根据技术要求进行划线定位，然后用冲击钻进行钻孔,钻孔的直径以及深度符合产品说明书的要求。
(2）用高压吹风或压力水将孔内的粉尘清理干净。
（3）根据产品书的要求将锚固胶进行配比拌合,拌合完成后填入已经
清理干净的孔内.然后将赶紧插入孔内并进行固定，在锚固胶未完全硬化前不得碰动钢筋。
4.3.3排砖撂底： 根据墙体尺寸、构造柱、洞口位臵进行排砖，并绘制好各部位排砖图,尽量采用主砌块，少用辅助砌块。
4。3。4拌制砂浆:
4.3.4。1本工程所有的砌筑砂浆均为Mb5水泥混合砂浆，施工前由试验室进行试配，并制作配合比标识牌,采用磅秤进行称重计量。
4。3.4。2砌筑砂浆的稠度控制在60～90mm之间，砂浆在拌成后和使用前均盛入灰槽内，如砂浆出现泌水现象时,必须在砌筑前再次拌合。
4。3。4.3砂浆必须随拌随用,水泥混合砂浆在拌成后4小时使用完毕，施工期间温度超过30℃时，必须在拌合后3小时内使用完毕。
4.3.5砌筑
4。3.5。1页岩实心砖
（1） 设臵皮数杆:在砖砌体的转角处、相交处设臵皮树杆,皮数杆上标明砖皮数、灰缝厚度以及竖向构造变化的部位,在相对两皮皮数杆上砖上边线处拉准线。
（2） 清理：清除砌筑部位处所残存的砂浆、杂物。
（3） 砌筑时错缝搭接，砖的水平和垂直灰缝要求控制在8~12mm，构造柱部位墙体砌筑时留设马牙槎,先退后进，马牙槎的宽度为≥60mm，在墙体砌筑完成7d后补砌上部斜砖。
4.3。5。2加气砼砌块
a、事先绘制砌块排列图,按图施工，砌块排列采用600长主规格砌块，从门洞口开始排,不得已须断开砌块时，使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不小于砌块总长度的1／3。长度小于等于150mm的砌块不得上墙.砌筑最底层砌块时，当灰缝厚度大于20mm时使用细石混凝土铺密实，上下皮灰缝错开搭砌，搭砌长度不小于砌块总长的1／3。当搭砌长度小于150mm时，即形成通缝，竖向通缝不大于2皮砌块，否则配φ4钢筋网片或2φ6钢筋，长度宜为700mm.
b、砖提前1～2d浇水湿润,含水率宜为10％~15％。砌筑时，向砌筑面适量浇水湿润，砌筑砂浆有良好的保水性，并且砌筑砂浆铺设长度不大于2m，避免因砂浆失水过快引起灰缝开裂.
c、在砌体角部和相交处设臵皮数杆，在相对两皮皮数杆上砖上边线处拉准线。皮数杆上标明砖皮数、灰缝厚度以及竖向构造变化的部位。
d、砌筑从墙体转角一侧开始，内外墙、纵横墙同时砌筑，纵横交错搭接，临时间断处要求留斜槎，斜槎水平投影长度不小于斜槎高度2/3，严禁留直槎.转角处使小砌块隔层露端面，T字交接处需使横墙小砌块隔皮露端面.
e、砌块铺设需拉通线砌筑，并随砌随用靠尺检查墙面的垂直和平整,严禁砸墙。拉通线砌筑，一定要对准皮数杆，通线要拉平，确保灰缝水平。如墙长,几个人使用同一条通线,中间设几个支线点，小线要拉紧，每层都要穿线看平,使水平灰缝均匀一致，平直通顺,砌筑时用外手挂线，可以照顾砖墙两面平整.每皮砖砌筑从墙体转角处或定位砌块处开始,每砌筑一皮、矫正一皮，每皮砖均拉线控制标高及灰缝平整度。每天砌筑高度不超过1.8m。
f、砌块灰缝需横平竖直,水平灰缝采用铺灰砌筑,垂直灰缝采用批灰和加灰相结合砌筑。灰缝宽度控制在15—20mm，拉结筋顺直放臵在灰缝内。严禁用水冲浆灌缝，不得出现瞎缝或透明缝。砌筑时，用原浆做勾缝处理，缺灰处补浆压实，并做凹缝,凹进墙面2mm，水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平.
g、每层砌筑墙体的高度超过1.2m时,及时搭设好操作平台。操作平台采用扣件式双排落地钢管脚手架，立杆纵距1.5m，横距1。2m，步距1。5m,小横杆间距1。5m。 砌筑作业面上施工荷载不得超过200kg/m2，砌块由专人由地面向作业面上传递，作业面上只能堆放少量砌块，堆放的砌块不得超过两皮高。
4.3。6圈梁、过梁、构造柱施工
4。3.6.1钢筋绑扎：钢筋接头采用搭接,搭接要求错开50%。构造柱箍筋根据技术要求进行上下各600mm范围内加密.钢筋保护层为15mm。
4。3.6。2模板：模板采用旧多层板和木方配臵，为防止影响墙体的质量，过梁、系梁采用专用夹具，构造柱采用穿墙螺栓配钢管进行固定。 模板的支撑体系必须牢固可靠,确保过梁、现浇混凝土带、构造柱、抱框外表面平整，不致因局部混凝土凹凸而影响整个墙面的平整垂直及以后的抹灰质量.
4。3。6.3混凝土：混凝土采用商品混凝土。 混凝土浇筑前浇水将木模板湿润,混凝土浇筑须连续进行。构造柱在墙体砌至设计高度后再进行混凝土浇筑，浇筑混凝土时必须分层进行，每层浇筑高度不大于400mm时振捣一次，严禁灌满一个楼层后再进行振捣.构造柱封顶时，在一侧支出敞口模板,混凝土强度达到拆模强度后拆模，再用干硬性细石混凝土捻缝.
五、 主要施工管理措施
5.1质量保证措施
5。1。1主要分项工程质量标准
5.1。1.1填充墙砌筑主控项目
a、 砌块和砌筑砂浆的强度等级符合设计要求。
b、 填充墙砌体的砂浆饱满,填充墙砌体时错缝搭砌，填充墙砌体的灰缝厚度和宽度必须正确.
c、填充墙砌体砌至接近梁、板底时，留一定空隙，待填充墙砌筑完并至少间隔7天后,再将其补砌挤紧；当有可靠措施可确保填充墙体与梁板之间不产生缝隙时,可适当缩短间隔时间。
5。2安全管理措施
5。2.1安全管理制度 安全技术交底制；
班前检查、班后验收制； 定期检查与隐患整改制； 管理人员和特种作业人员上岗制； 安全生产奖罚制与事故报告制；
5.2.2安全管理工作
（1）
