贴片电容的精度表示方法（全面版）资料

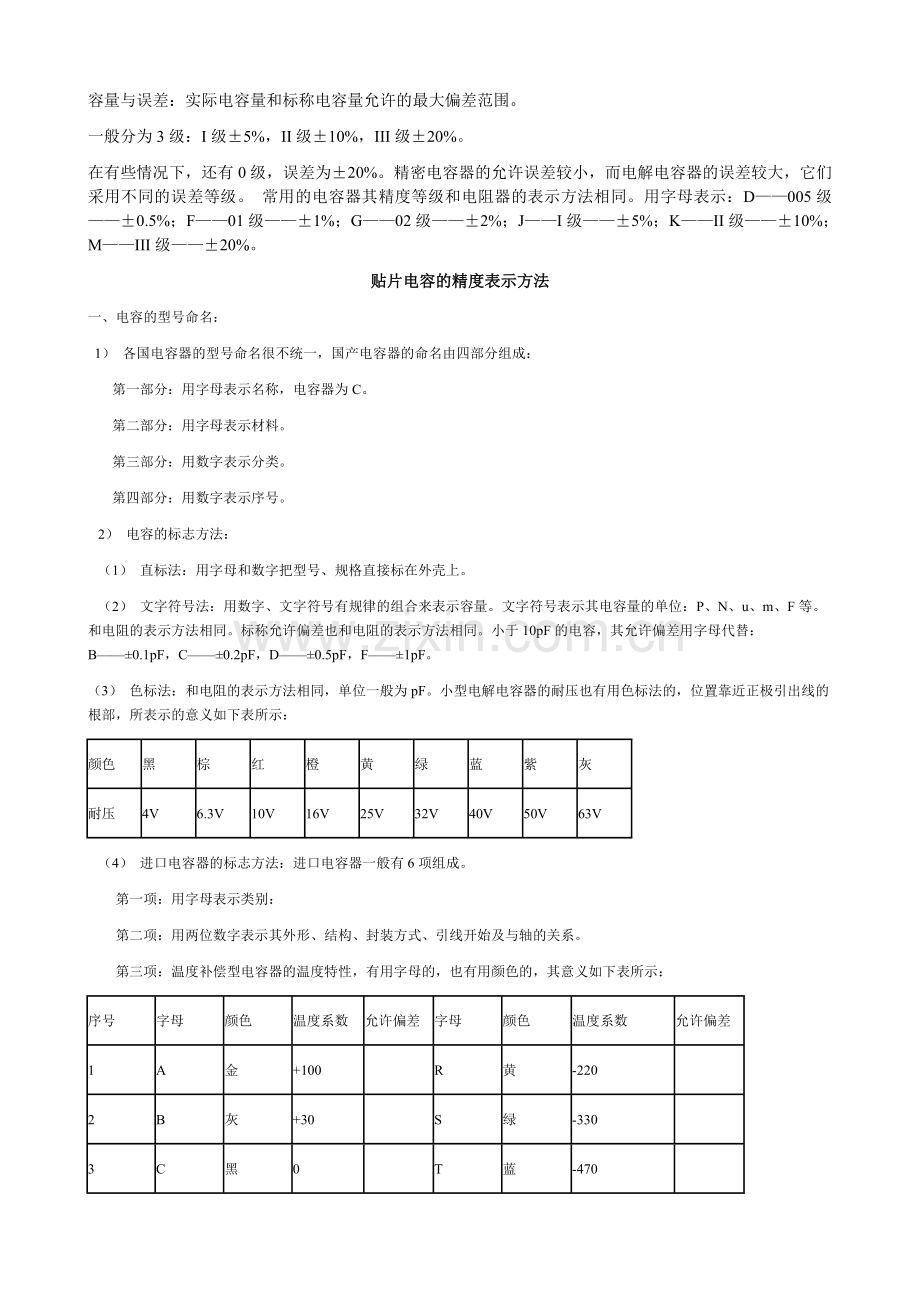

容量与误差：实际电容量和标称电容量允许的最大偏差范围。
一般分为3级：I级±5%，II级±10%，III级±20%。
在有些情况下，还有0级，误差为±20%。精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。 常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。
贴片电容的精度表示方法
一、电容的型号命名：
  1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：
      第一部分：用字母表示名称，电容器为C。
      第二部分：用字母表示材料。
      第三部分：用数字表示分类。
      第四部分：用数字表示序号。
   2） 电容的标志方法：
  （1） 直标法：用字母和数字把型号、规格直接标在外壳上。
  （2） 文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
（3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：
颜色
黑
棕
红
橙
黄
绿
蓝
紫
灰
耐压
4V
6.3V
10V
16V
25V
32V
40V
50V
63V
  （4） 进口电容器的标志方法：进口电容器一般有6项组成。
       第一项：用字母表示类别：
       第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
       第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：
序号
字母
颜色
温度系数
允许偏差
字母
颜色
温度系数
允许偏差
1
A
金
+100

R
黄
-220

2
B
灰
+30

S
绿
-330

3
C
黑
0

T
蓝
-470

4
G

±30

U
紫
-750

5
H
棕
-30、±60

V

-1000

6
J

±120

W

-1500

7
K

±250

X

-2200

8
L
红
-80、±500

Y

-3300

9
M

±1000

Z

-4700

10
N

±2500

SL

+350~-1000

11
P
橙
-150

YN

-800~-5800

备注：温度系数的单位10e -6/℃；允许偏差是 % 。
第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。
第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。当有小数时，用R或P表示。普通电容器的单位是pF，电解电容器的单位是uF。
第六项：允许偏差。用一个字母表示，意义和国产电容器的相同。
    也有用色标法的，意义和国产电容器的标志方法相同。
3． 电容的主要特性参数：
（1） 容量与误差：实际电容量和标称电容量允许的最大偏差范围。一般分为3级：I级±5%，II级±10%，III级±20%。在有些情况下，还有0级，误差为±20%。精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。 常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。
（2）额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。对于结构、介质、容量相同的器件，耐压越高，体积越大。
（3） 温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。
（4） 绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言，绝缘电阻越大越好，漏电也小。
（5） 损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。
（6）  频率特性：电容器的电参数随电场频率而变化的性质。在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。损耗也随频率的升高而增加。另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。所有这些，使得电容器的使用频率受到限制。不同品种的电容器，最高使用频率不同。小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
第二章
贴片电容的种类和特点
     单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
      NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
 一 NPO电容器
    NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。
封装
DC=50V
DC=100V
0805
0.5---1000pF
0.5---820pF
1206
0.5---1200pF
0.5---1800pF
1210
560---5600pF
560---2700pF
2225
1000pF---0.033μF
1000pF---0.018μF
 NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
二 X7R电容器
X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。
封装
DC=50V
DC=100V
0805
330pF---0.056μF
330pF---0.012μF
1206
1000pF---0.15μF
1000pF---0.047μF
1210
1000pF---0.22μF
1000pF---0.1μF
2225
0.01μF---1μF
0.01μF---0.56μF
三 Z5U电容器
   Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。
封装
DC=25V
DC=50V
0805
0.01μF---0.12μF
0.01μF---0.1μF
1206
0.01μF---0.33μF
0.01μF---0.27μF
1210
0.01μF---0.68μF
0.01μF---0.47μF
2225
0.01μF---1μF
0.01μF---1μF
Z5U电容器的其他技术指标如下:
1、  工作温度范围 +10℃ --- +85℃
2、  温度特性 +22% ---- -56%
 3、介质损耗 最大 4%
四 Y5V电容器
   Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。  Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。 Y5V电容器的取值范围如下表所示
封装
DC=25V
DC=50V
0805
0.01μF---0.39μF
0.01μF---0.1μF
1206
0.01μF---1μF
0.01μF---0.33μF
1210
0.1μF---1.5μF
0.01μF---0.47μF
2225
0.68μF---2.2μF
0.68μF---1.5μF
 Y5V电容器的其他技术指标如下:
 1、 工作温度范围 -30℃ --- +85℃
 2、温度特性 +22% ---- -82%
3、  介质损耗 最大 5%
贴片电容器命名方法可到AVX网站上找到。不同的公司命名方法可能略有不同。
                       第三章 电容种类
1、名称：聚酯（涤纶）电容
符号：（CL）
电容量：40p--4u
额定电压：63--630V
主要特点：小体积，大容量，耐热耐湿，稳定性差
应用：对稳定性和损耗要求不高的低频电路
2、名称：聚苯乙烯电容
符号：（CB）
电容量：10p--1u
额定电压：100V--30KV
主要特点：稳定，低损耗，体积较大
应用：对稳定性和损耗要求较高的电路
3、名称：聚丙烯电容
符号：（CBB）
电容量：1000p--10u
额定电压：63--2000V
主要特点：性能与聚苯相似但体积小，稳定性略差
应用：代替大部分聚苯或云母电容，用于要求较高的电路
4、  名称：云母电容
符号：（CY）
电容量：10p--0。1u
额定电压：100V--7kV
主要特点：高稳定性，高可靠性，温度系数小
应用：高频振荡，脉冲等要求较高的电路
5、名称：高频瓷介电容
符号： （CC）
电容量：1--6800p
额定电压：63--500V
主要特点：高频损耗小，稳定性好
应用：高频电路
6、名称：低频瓷介电容
符号：（CT）
电容量：10p--4。7u
额定电压：50V--100V
主要特点：体积小，价廉，损耗大，稳定性差
应用：要求不高的低频电路
7、 名称：玻璃釉电容
符号： （CI）
电容量：10p--0。1u
额定电压：63--400V
主要特点：稳定性较好，损耗小，耐高温（200度）
应用：脉冲、耦合、旁路等电路
8、名称：铝电解电容
   符号：
   电容量：0。47--10000u
   额定电压：6。3--450V
   主要特点：体积小，容量大，损耗大，漏电大
   应用：电源滤波，低频耦合，去耦，旁路等
   9、名称：但电解电容（CA）铌电解电容（CN）
   符号：
  电容量：0。1--1000u
额定电压：6。3--125V
  主要特点：损耗、漏电小于铝电解电容
  应用：在要求高的电路中代替铝电解电容
 10、 名称：空气介质可变电容器
  符号：
  可变电容量：100--1500p
  主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等
  应用：电子仪器，广播电视设备等
11、名称：薄膜介质可变电容器
符号：
可变电容量：15--550p
主要特点：体积小，重量轻；损耗比空气介质的大
应用：通讯，广播接收机等
11、名称：薄膜介质微调电容器
符号：
可变电容量：1--29p
主要特点：损耗较大，体积小
应用：收录机，电子仪器等电路作电路补偿
12、名称：陶瓷介质微调电容器
 符号：
可变电容量：0。3--22p
主要特点：损耗较小，体积较小
应用：精密调谐的高频振荡回路
独石电容最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.
独石电容的特点：
电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
应用范围：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。
容量范围： 0.5PF--1UF
 耐压：二倍额定电压。
  里面说独石又叫多层瓷介电容，分两种类型，1型 性能挺好，但容量小，一般小于0。2U，另一种叫 II型，容量大，但性能一般。
就温漂而言: 独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小.
 就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.
① 铝电解电容与钽电解电容
   铝电解电容的容体比较大，串联电阻较大，感抗较大，对温度敏感。它适用于温度变化不大、工作频率不高（不高于25kHz）的场合，可用于低频滤波。铝电解电容具有极性，安装时必须保证正确的极性，否则有爆炸的危险。
与铝电解电容相比，钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。但是，它的工作电压较低。
② 纸介电容和聚酯薄膜电容
   其容体比较小，串联电阻小，感抗值较大。它适用于电容量不大、工作频率不高（如1MHz以下）的场合，可用于低频滤波和旁路。使用管型纸介电容器或聚酯薄膜电容器时，可把其外壳与参考地相连，以使其外壳能起到屏蔽的作用而减少电场耦合的影响。
③ 云母和陶瓷电容
   其容体比很小，串联电阻小，电感值小，频率/容量特性稳定。它适用于电容量小、工作频率高（频率可达500MHz）的场合，用于高频滤波、旁路、去耦。但这类电容承受瞬态高压脉冲能力较弱，因此不能将它随便跨接在低阻电源线上，除非是特殊设计的。
④ 聚苯乙烯电容器
  其串联电阻小，电感值小，电容量相对时间、温度、电压很稳定。它适用于要求频率稳定性高的场合，可用于高频滤波、旁路、去耦。

贴片电容的计算方法
贴片电容在主板、高压板中、采用的主要有贴片陶瓷电容和钽电容。电容一般多为黄色，电解电容稍大，陶瓷电容很小。有的电容在，其中间标出有两个字符表示容量，大部分电容则未标出其容量。主板、高压板中的电解电容，在其一端有一较窄的暗条，表示该端为其正极。 1、贴片陶瓷电容的容量标识码一般由1个或2个字母及1位数字组成。当标识码是2个字母时，第一个字母标识生产厂商代码，例如，当第一个字母是K时，表示此陶瓷电容是由Kemet公司生产的。3位代码的第二个字母或两位代码的第一个字母代表电容容量中的有效数字，字母有效数字的对应关系见下表。代码中最后的数字代表有效数字乖以10幂次，最后计算结果得到的电容量单位为PF。例如，当电容上标识是S3时，查表可知“S”所对应的有效数字为4.7，“3”表示103，因此，S3表示此电容的容量为4.7×103PF，或4.7nF，面制造商不明。再如，电容上的标识为KA2，K表示电容由Kemet公司生产，A2表示1.0×102PF，即100PF。
2、有些贴片电容采用3位数表示，单位为PF，前两位数字为有效数字，后一位数为有效数字乘以10的幂次。若有小数点，则用P表示，如1P5表示1.5PF。100表示10PF等。误差用字母表示，C为±0.25PF，D为±0.5PF，F为±1%，J为±5%，K为±10%，M为±20%，I为－20%~80%。
3、贴片电解标示方法，采用3位数进行标注，单位为PF。前两位为有效数，后一位数为有效数乘以10的幂次，如475表示4700000PF，即4.7uF。直接进行标示，标出的参数主要有容量和耐压值，如10V6代表电解电容的容量为10uF，耐压为6V。使用代码法，通常由1个字母和3个数字组成，字母表示电解电容的耐压值，而数字用来标明电解电容的电容量，单位为PF。前两位数字代表电容量有有效数字，第3位数字代表有效数字乘以10的幂次。贴片电解电容上面的指示条标明此端为电解电容的正极。贴片电解代码中字母与耐压的对照见下表2：

表2贴片电解电容代码与耐压值的关系

钽电容

钽电容
固体钽电容器是1956年由美国贝尔实验室首先研制成功的，它的性能优异，是电容器中体积小而又能达到较大电容量的产品。钽电容器外形多种多样，并制成适于表面贴装的小型和片型元件。适应了目前电子技术自动化和小型化发展的。虽然钽原料稀缺，钽电容器价格较昂贵，但大量采用高比容钽粉（30KuF.g-100KuF.V/g)，加上对电容器制造工艺的改进和完善，钽电容器还是得到了迅速的发展，钽电容的应用范围日益扩大。钽电容器不仅在军事通讯，航天等领域应用，而且钽电容的应用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。
优点
　　钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，不像普通电解电容那样使用电解液，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，本身几乎没有电感，但这也限制了它的容量。此外，由于钽电容内部没有电解液，很适合在高温下工作。 钽电容的特点是寿命长、耐高温、准确度高、滤高频谐波性能极好。在钽电解电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。这种独特自愈性能，保证了其长寿命和可靠性的优势。
　　固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质与组成电容器的一端极结合成一个整体，不能单独存在。因此单位体积内具有非常高的工作电场强度，所具有的电容量特别大，即比容量非常高，因此特别适宜于小型化。
编辑本段缺点
　　容量较小、价格也比铝电容贵，而且耐电压及电流能力较弱。它被应用于大容量滤波的地方，像CPU插槽附近就看到钽电容的身影，多同陶瓷电容，电解电容配合使用或是应用于电压、电流不大的地方。
编辑本段滤波性能
　　钽电容的性能优异，是电容器中体积小而又能达到较大电容量的产品，在电源滤波、交流旁路等用途上少有竞争对手。
　　钽电解电容器具有储藏电量、进行充放电等性能，主要应用于滤波、能量贮存与转换，记号旁路，耦合与退耦以及作时间常数元件等。在应用中要注意其性能特点，正确使用会有助于充分发挥其功能，其中诸如考虑产品工作环境及其发热温度，以及采取降额使用等措施，如果使用不当会影响产品的工作寿命。
编辑本段命名
　　各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：
　　第一部分：用字母表示名称，电容器为C。
　　第二部分：用字母表示材料。
　　第三部分：用数字表示分类。
　　第四部分：用数字表示序号。
标识方法
　　（1） 直标法：用字母和数字把型号、规格直接标在外壳上。
　　（2） 文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
　　（3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：
　　颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰
　　耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V
　　（4） 进口电容器的标识方法：进口电容器一般有6项组成。
　　第一项：用字母表示类别：
　　第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
　　第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：
　　序号 字母 颜色 温度系数 允许偏差 字母 颜色 温度系数 允许偏差
　　1 A 金 +100 R 黄 -220
　　2 B 灰 +30 S 绿 -330
　　3 C 黑 0 T 蓝 -470
　　4 G ±30 U 紫 -750
　　5 H 棕 -30 ±60 V -1000
　　6 J ±120 W -1500
　　7 K ±250 X -2200
　　8 L 红 -80 ±500 Y -3300
　　9 M ±1000 Z -4700
　　10 N ±2500 SL +350~-1000
　　11 P 橙 -150 YN -800~-5800
　　备注：温度系数的单位10e -6/℃；允许偏差是 % 。
　　第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。
　　第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。当有小数时，用R或P表示。普通电容器的单位是pF，电解电容器的单位是uF。
　　第六项：允许偏差。用一个字母表示，意义和国产电容器的相同。
　　也有用色标法的，意义和国产电容器的标志方法相同。
　　进口的，以477 A71N13为例，后边六位分别与上述六项对应
封装
　　电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：
类型封装形式耐压
　　A 3216 10V
　　B 3528 16V
　　C 6032 25V
　　D 7343 35V
　　贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2021、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同
　　型号尺寸（mm）
　　英制尺寸公制尺寸长度及公差宽度及公差厚度及公差
　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
　　0805 2021 2.00±0.20 1.25±0.20 0.70±0.20
　　1.00±0.20
　　1.25±0.20
　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
　　1.00±0.20
　　1.25±0.20
　　1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
　　1.50±0.30
　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00
　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50
　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50
　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00
极性
　　贴片钽电容有标记的一端是正极，另外一端是负极，引线钽长腿的正极，钽电容不能接反，接反后就不起作用了。

Y5V贴片电容容量范围及规格表

Y5V贴片电容容量范围及规格表
Y5V贴片电容简述
Y5V贴片电容属于EIA规定的Class 2类材料的电容。它的电容量受温度、电压、时间变化影响大。
Y5V贴片电容特性
具有较差的电容量稳定性,在-25℃~85℃工作温度范围内,温度特性为+30%,-80%。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于温度变化小的退耦、隔直等电路中。
厚度与符号对应表

X7R贴片电容容量范围

X7R贴片电容简述
X7R贴片电容属于EIA规定的Class 2类材料的电容。它的容量相对稳定。
X7R贴片电容特性
具有较高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为±15%。层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围
厚度与符号对应表

NPO贴片电容容量范围对照表
NPO贴片电容简述
NPO(COG贴片电容属于Class 1温度补偿型电容。它的容量稳定,几乎不随温度、电压、时间的变化而变化。尤其适用于高频电子电路。
NPO(COG贴片电容特性
具有最高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为:0±30ppm/℃(COG、0±60ppm/℃(COH。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。应用于各种高频电路,如:振荡、计时电路等。
NPO贴片电容容量范围对照表
厚度与符号对应表

贴片电容封装尺寸

贴片电容封装尺寸

贴片电容规格

贴片电容分类
多层陶瓷电容(MLCC根据材料分为Class 1和Class 2两类。Class 1是温度补偿型,Class 2是温度稳定型和普通应用的。
Class 1 - Class 1或者温度补偿型电容通常是由钛酸钡不占主要部分的钛酸盐混合物构成。它们有可预见的温度系数,通常没有老化特性。因此它们是可用的最稳定的电容。最常用的Class 1多层陶瓷电容是COG(NPO温度补偿型电容(±0 ppm/°C.
Class 2 - EIA Class 2 电容通常也是由钛酸钡化合物组成。Class 2电容有很大的电容容量和温度稳定性。最普通最常用的Class 2电容电解质是X7R和Y5V。在温度范围-55°C到125°C之间,X7R能提供仅有±15%变化的的中等容量的电容容量。它最适合应用在温度范围宽,电容量要求稳定的场合。Y5V能提供最大的电容容量,常用在环境温度变化不大的地方。在温度范围-30°C to 85°C之间,Y5V电容值的变化是22% to -82%。所有的Class 2电容的电容容量受以下几个条件影响:温度变化、操作电压(直流和交流、频率。
贴片电容Class 2 EIA代码
对Class 2材料电容的容量随温度变化,EIA可以通过3个符号代码来表述。第一个符号表示工作温度范围的下限,第二个符号表示工作温度的上限,第三个符号表示在这个温度内

Y5V 常规贴片电容批发价格表 以下报价均不任何税和运输费用 最小订货数为整盘
以下报价仅供参考,个别型号价格需以书面报价为准 材料:Y5V

批发折扣表X7R 常规贴片电容批发价格表

以下报价均不任何税和运输费用
最小订货数为整盘
以下报价仅供参考,个别型号价格需以书面报价为准

批发折扣表
NPO常规贴片电容批发价格表

以下报价均不任何税和运输费用
最小订货数为整盘
以下报价仅供参考,个别型号价格需以书面报价为准
材料:NPO

批发折扣表
贴片元件的识别方法
贴片元件的识别方法
贴片元件由于体积小、自感系数小,安装容易 (底板不需打孔 ,因而被广泛采用。但由于 体积小,故型号或数值不可能完全标出,只能用代码表示。下面向读者简要介绍几种贴片 元件的识别方法。
一、贴片电阻

贴片电阻有矩形和圆柱形两种 (见图 1 其中矩形贴片电阻基体为黄棕色, 其阻值代码用白 色字母或数字标注。标注方法主要有两种:
1.三位数字标注法 这种标注阻值的方法是:其中第 1、 2位数字为有效数字,第 3位数 字表示在有效数字的后面所加 “0” 的个数,单位:Ω。如果阻值小于 10Ω,则以 “R” 表示 Ω。 举例见表 1。

2. 一个字母和一位数字标注法 这种标注方法是:在电阻体上标注一个字母和一个数字。 其中字母表示电阻值的前两位有效数字。 (详见表 2 ,字母后面的数字表示在有效数字后面 所加 “0” 的个数,单位是 “Ω” 。举例如表 3
所示。
共 40页 1

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同,在此不 再赘述。
二、贴片电容
贴片电容的外形与贴片电阻相似,只是稍薄 (见图 2 。一般贴片电容为白色基体,多数钽 电解电容却为黑色基体,其正极端标有白色极性。贴片电容像贴片电阻一样,也有片形和 圆柱形两种,其中圆柱形贴片电容酷似贴片柱形电阻,只是通体一样粗,而电阻则两头稍 粗。
贴片电容的数值标注方法主要有三种:
1. 一个字母和一个数字表示法这种方法是:在白色基线上打印一个黑色字母和一个黑色 数字 (或在方形黑色衬底上打印一个白色字母和一个白色数字 作为代码。 其中字母表示容量 的前两位数字,详见表 4。后面的数字则表示在前面二位数字的后面再加多少个 “0” 。单位 “pF” 。举例见表 5。

2.颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容 量。其字母的含义仍见表 4,其颜色则表示在字母代表的容量后面再添加 “0” 的个数,单位 为 “pF” ,详见表 6。例如:红色后面还印有 “Y” 字母,则表示电容量为 8. 2×100=8. 2pF ,
共 40页 2
黑色后面带印有 “H” 字母,则表示电容量为 2. 0×10的 1次方 =20pF,白色后面加印有 “N” 字母,则表示该电容数值为 3. 3×10的 3次访 =3300pF。

3. 色环表示法这是圆柱形贴片电容常用表示方法。 其中前二环表示电容量前两位有效数 字,第三环表示乘 10的几次方,第四环表示误差 (前四环表示法与色环电阻基本相同 第五 环则表示温度系数,详见表 7。

例如:某电容器五环颜色分别为:红、红、橙、金、银,则表示该电容容量为 22×10的 3次访 =22000p(22n±5%,温度系数为 +30×10的 -6次方 pF /℃
共 40页 3

三、贴片二极管
贴片二极管也有片状和管状两种。外形与引脚位置见图 3。其型号标记 (代码 由字母或字 母与数字组合而成。但最多不超过 4位。需说明的是同一标记因生产厂家不同,可能代表 不同型号,也可能代表不同器件。
四、贴片三极管

贴片三极管均为片装,有矩形和圆形两种,外形及引脚位置见图 4。其型号标记 (代码 也是由字母或字母与数字组合而成。最多不超过 4位。少数某一代码,不同厂家用来可能 代表不同型号,也可能代表不同器件。
认识贴片元件
家电维修人员初识贴片元件常在彩电高频头,密密麻麻的小元件表面安装在电路板上。
共 40页 4
元件没有引脚, 线路板也没打孔。 随着技术的不断发展, 贴片元件已广泛地应用到各种家用 电器中:彩电、电脑、影碟机、卫星接收机及高频头、 MMDS 变频器、移动通信设备、摄 像机等等, 其体积小、重量轻、 性能稳定等特点得到充分的体现。 常见的贴片元件有贴片电 阻、贴片电容、贴片二极管、贴片电感、贴片集成电路。下面分别介绍这些贴片元件的标识 方法。
1.贴片电阻
贴片电阻有长方形和圆柱形两种,如图 1所示。
长方形贴片电阻的阻值标注在表面,通常用三位数来表示。其中左边第 1个数表示阻值 的第 1位有效值;第 2个数表示阻值的第 2位有效值;第 3个数代表阻值的倍率,单位为 欧姆。如图中标注的 “223'’ ,即表示 22×10的 3次方 =22000Ω=22k。又如 221表示 22×10的 1次方 =22×10=220Ω,,而 220表示 22×10的 0次方 =22×l=22Ω。若阻值小于 10Ω时, 以 R 代表 Ω,例如 2R2表示 2. 2Ω,5R6表示 5. 6Ω,R22表示 O . 22Ω,等。
圆柱形贴片电阻是在表面金属膜上刻螺纹槽来确定电阻值大小,再涂上耐热漆和色环密 封制成,其色环标志方法与含义与带引脚的金属膜电阻一样。
[其他资料:
贴片电阻功率和贴片电阻的封装形式资料
常规贴片电阻 (部分
常规的贴片电阻的标准封装及额定功率如下表:
英制 (mil 公制 (mm 额定功率 (W@ 70°C
0201 0603 1/20
0402 1005 1/16
0603 1608 1/10
0805 2021 1/8
1206 3216 1/4
1210 3225 1/3
1812 4832 1/2
2021 5025 3/4
2512 6432 1
国内贴片电阻的命名方法:
1、精度的命名:RS-05K102JT
2、精度的命名:RS-05K1002FT
R -表示电阻
S -表示功率 0402是 1/16W、 0603是 1/10W、 0805是 1/8W、 1206是 1/4W、 1210是 1/3W、 1812是 1/2W、 2021是 3/4W、 2512是 1W 。
05 -表示尺寸 (英寸 :02表示 0402、 03表示 0603、 05表示 0805、 06表示 1206、 1210表示 1210、 1812表示 1812、 10表示 1210、 12表示 2512。
K -表示温度系数为 100PPM,
102-5%精度阻值表示法:前两位表示有效数字, 第三位表示有多少个零, 基本单位是 W , 102=1000W =1KW 。 1002是 1%阻值表示法:前三位表示有效数字,第四位表示有多少 个零,基本单位是 W , 1002=10000
