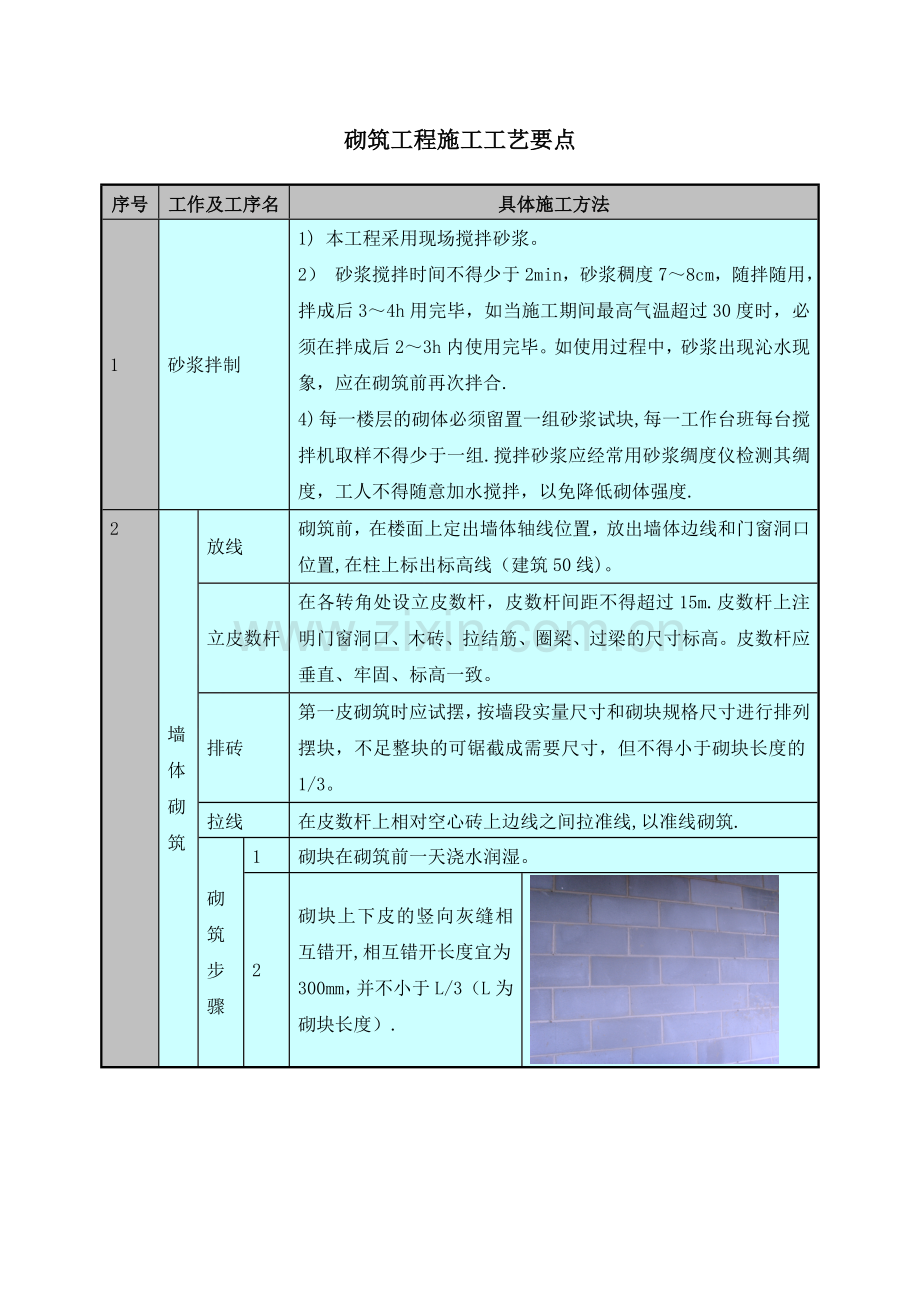

砌筑工程施工工艺要点
序号
工作及工序名称
具体施工方法
1
砂浆拌制
1) 本工程采用现场搅拌砂浆。
2） 砂浆搅拌时间不得少于2min，砂浆稠度7～8cm，随拌随用，拌成后3～4h用完毕，如当施工期间最高气温超过30度时，必须在拌成后2～3h内使用完毕。如使用过程中，砂浆出现沁水现象，应在砌筑前再次拌合.
4) 每一楼层的砌体必须留置一组砂浆试块,每一工作台班每台搅拌机取样不得少于一组.搅拌砂浆应经常用砂浆绸度仪检测其绸度，工人不得随意加水搅拌，以免降低砌体强度.
2
墙体砌筑
放线
砌筑前，在楼面上定出墙体轴线位置，放出墙体边线和门窗洞口位置,在柱上标出标高线（建筑50线)。
立皮数杆
在各转角处设立皮数杆，皮数杆间距不得超过15m.皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆应垂直、牢固、标高一致。
排砖
第一皮砌筑时应试摆，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。
拉线
在皮数杆上相对空心砖上边线之间拉准线,以准线砌筑.
砌筑步骤
1
砌块在砌筑前一天浇水润湿。
2
砌块上下皮的竖向灰缝相互错开,相互错开长度宜为300mm，并不小于L/3（L为砌块长度）.

如不能满足要求，在水平灰缝设置2Ф6的拉结钢筋或Ф4钢筋网片,拉结钢筋或钢筋网片的长度不小于700mm。

3
砌块在墙的转角处，纵横墙相互搭砌，隔皮砌块露端面。墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块

4
每一楼层内的砌块墙体应连续砌完,不留接槎。如必须留槎时,应留成斜槎(斜槎长度应不小于高度的2/3)，或在门窗洞口侧边间断。

5
拉结筋设置详见构造控制要点。
6
外墙的窗口下一皮砌块下的水平灰缝应设置拉结钢筋，拉结钢筋为3Ф6,钢筋伸过窗口侧边不小于500mm。

7
墙上不得留设脚手眼。
8
砌块砌到接近上层梁板底部时预留2～4cm空隙,用木楔@600挤紧（木楔规格20～40X50X100，木楔做防腐处理），空隙用C20细石砼塞填，塞填饱满密实。不到顶墙顶部做C20钢筋混凝土压顶。

勾缝
在砌筑过程中，采用“原浆随砌随收缝法”，先勾水平缝,后勾竖向缝.灰缝与砌块面要平整密实,不得出现丢缝、瞎缝、开裂和粘结不牢等现象,以避免墙面渗水和开裂,以利于墙面粉刷和装饰。
构造柱
填充墙转角处或填充墙长度大于4m时，设竖向构造柱，根据设计要求绑扎钢筋.构造柱先预留插筋，待砌完墙后再用混凝土灌注，墙高超过5m时，增设一道混凝土圈梁，填充墙端部及阴阳角处加构造柱.

墙中设置圈梁

构造柱支模

蒸压加气混凝土砌块砌筑施工要点
序号
控制点
具体内容
1
材料控制要点
1）
砖的强度等级符合设计要求,并清除砖表面污物。
2）
蒸压加气混凝土砌块砌筑时，其产品龄期应超过28d。
3)
填充墙砖砌体砌筑前块材提前2d浇水湿润。蒸压加气混凝土砌块砌筑时，向砌筑面适量浇水。
2
构造控制要点
1)
填充墙与框架柱交接处,按设计要求设置拉结筋，沿墙高每隔500mm，设置2φ8钢筋与框架柱拉结，每边伸入柱或墙不得少于700mm且>1/5墙长。本工程拉接筋长度主要加工730、1030、1650三种规格，墙长小于3。5米采用730规格，墙长大于3.5米的采用1030规格,构造柱处采用1650规格搭接使用。

2)
拉接筋调直，两部弯钩为90°,弯钩长度60mm，里端与结构预埋件焊接，砌入墙内并将拉结筋弯钩压入竖向灰缝内,竖向间距500,距墙上端或下端100处开始设置。墙大面处弯钩朝外，外露墙面5~10mm。墙端处，弯钩垂直地面向下，弯钩外露位置两侧距墙边各1/4墙厚。对于长度小于1。4米的墙，拉接筋通长设置，在墙中用铁丝引出墙面。凡有构造柱处，拉接筋长度均从退槎处开始计算。
3）
当墙长度大于4。9m时，于墙中部设置构造柱(设置位置见建筑平面图）柱断面为墙厚×180,中置412竖筋，箍筋φ6@200，
4)
墙高度超过4m时，在墙高中部设置与两端柱连接的通长钢筋混凝土水平梁，梁断面为墙厚×120，中置410钢筋及箍筋φ8＠200,梁纵向钢筋锚入两端的钢筋混凝土柱内。
5)
纵、横墙交接的Ｔ字型接头的交接处、一字型墙体端部。设置构造柱，配筋同3）。
6)
填充墙或隔墙顶部斜砖必须逐块敲紧砌实,砂浆满填,且须待下部砌体沉实后（一般约五天左右)，再砌顶部斜砖。砖墙内的门洞、窗洞或设备留孔，其洞顶均需设过梁,除图上另有注明外，统一按右边步骤处理
洞宽为≤1500时，用钢筋混凝土过梁，梁宽与墙厚同，梁高200，底筋212，架立筋2φ10，φ8＠200箍，梁的支座长度≥250.
当洞顶至结构梁(或板)底高度小于200，过梁与结构梁（或板）浇成整体。

7）
不得采用小砌块与粘土砖等其他块体材料混合砌筑。
8）
墙体面不得打凿水平沟槽,正确做法如右图示,对设计规定的洞口、管道、沟槽及各种预埋件，在砌筑墙体时预留和预埋。

9）
墙体中作为施工通道的临时洞口，其侧边离交接处的墙面不小于200mm，并在顶部设过梁。填砌临时洞口的砌筑砂浆强度等级提高一级.
10)
厕浴间和有防水要求的建筑地面砌筑墙体前，在楼板四周（除门洞外）上做C20混凝土翻边，其高度不小于120mm，宽度同墙体
11）
墙上不得留脚手眼.
3
砌筑控制要点
1）
砖墙砌筑前,根据砖块高度、灰缝厚度计算皮数,制作皮数杆，并将皮数杆竖立于墙的转角处和交接处。皮数杆间距不超过15m，在皮数杆之间拉准线，依准线逐皮砌筑。
2）
砖墙灰缝应横平竖直（如右图）,全部灰缝均铺填砂浆，技术人员经常性的用百格网进行检查，平灰缝的砂浆饱满度不低于90%，竖直灰缝不低于80％，灰缝厚度控制在8～12mm之间，最大不超过15mm,并随手厚浆勾缝，严禁出现瞎缝和透亮缝。铺浆长度以一块砌块长度为宜，竖缝采用灰板法灌浆，严禁用水冲浆灌浆；砌筑砂浆强度未达到设计要求的75%时,不得拆除地梁的模板

砖墙灰缝横平竖直
3）
砌筑高度应根据气温、风压、墙体部位及小砌块材质等不同情况分别控制;常温条件下的日砌筑高度，砌体的日砌筑高度为不大于一个步距,以控制在1.4m以内为宜,当天气温度太高时，日砌筑高度应严格控制。

严格控制日砌筑高度
