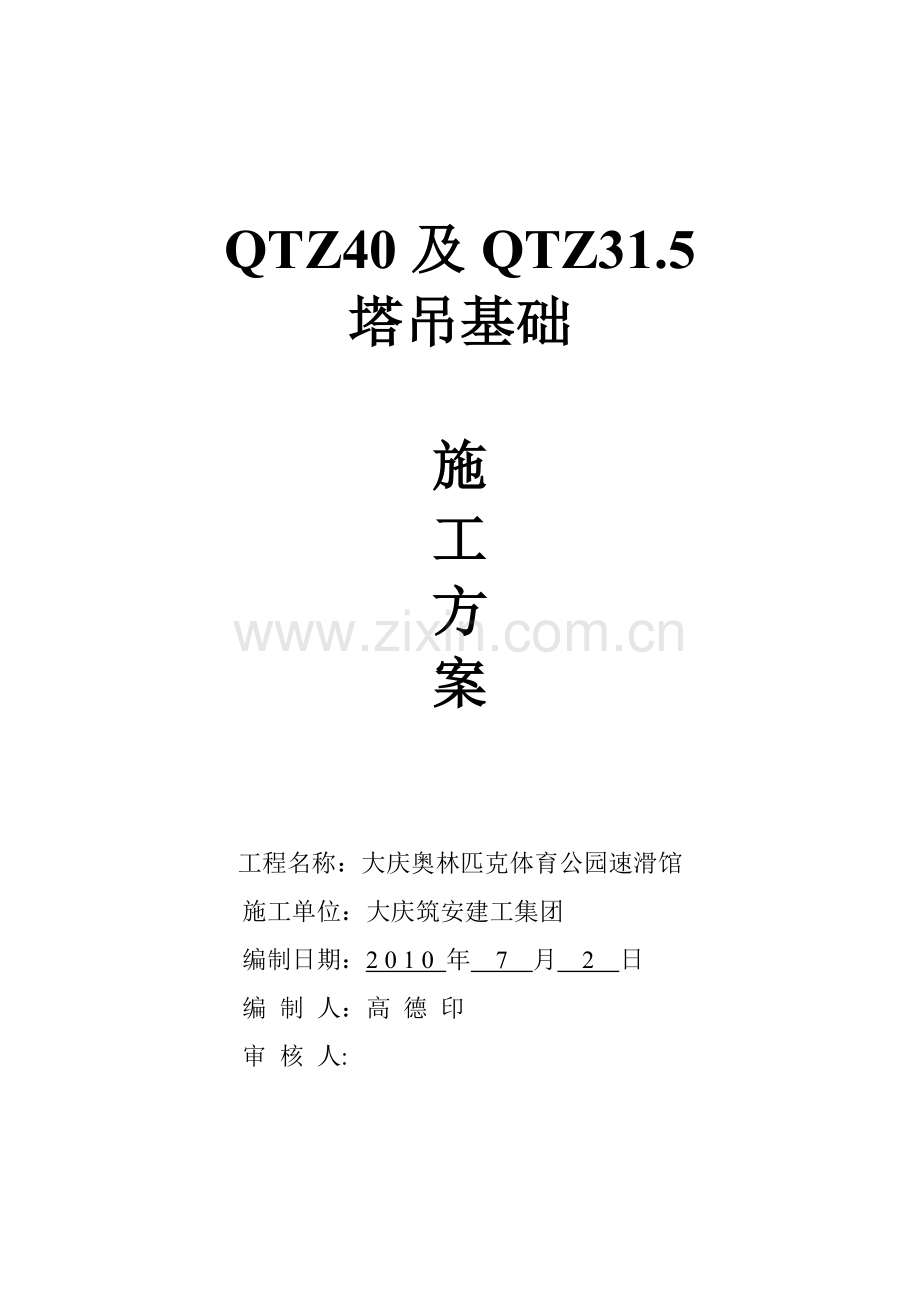

塔吊基础

施
工
方
案

工程名称：大庆奥林匹克体育公园速滑馆
施工单位：大庆筑安建工集团
编制日期：2 0 1 0 年 7 月 2 日
编 制 人：高 德 印
审 核 人:

目 录

一、 工程概况
二、 编制依据
三、 塔吊的选择与布置
四、 塔吊基座的设置
五、 安装前的准备工作
六、 塔吊地基承载力计算
七、 塔吊筏板基础混凝土配合比
八、 QTZ40和QTZ31。5塔吊防雷接地施工
一、 工程概况：
本工程为大庆奥林匹克体育公园速滑馆，总建筑面积23385.5㎡，工程地址为大庆市经九街与奥林匹克路之间。
建设单位：奥林匹克公园项目建设指挥部.
设计单位：哈尔滨工业大学建筑设计研究院.
监理单位:北京帕克国际工程咨询。
施工单位：大庆筑安建工集团。
建筑概况:地下一层、地上三层,建筑面积23385㎡；地下为剪力墙结构，地上为框架结构。
二、 编制依据：
1、QTZ40和QTZ31.5塔式起重机使用说明书.
5、《建筑桩基础技术规范》（JGJ94-—94）
6、《建筑施工手册》
7、《建筑地基基础设计规范》（GB50007-—2002)
8、本工程地质勘查报告和建筑施工图
三、 塔吊的选择与布置：
本工程占地面积较大，本工程塔吊计划安装四台塔吊,其中一台QTZ40，三台QTZ31。5，建筑物6轴和14轴与N轴交点地方各一台.14轴与A轴交点一台。7轴在1/D轴和D轴的中间点一台。14轴和N轴交点为QTZ40,其余均为QTZ31。5。
四、 塔吊基座的设置
根据QTZ40和QTZ31.5塔式起重机使用说明书和现场实际地质情况，塔吊机座底部设置4根桩，具体详见附图。根据QTZ塔式起重机使用说明书和现场实际情况，塔吊基底标高为—3.6m，外形尺寸QTZ40为4。5*4。5＊1。2m。配筋HRB335级钢筋，Ф20@140双层双向。混凝土采用C35混凝土，垫层为C15素混凝土100mm厚，吊车配重7.86T。
在塔吊基础以上用M5水泥砂浆砌筑砖保护墙,砖墙下部两米砌370㎜墙,其它为240㎜墙.
（以下塔吊基础均按QTZ40设计和计算)
五、 安装前的准备工作
基础工程
1、根据施工现场具体情况，定位好塔吊的基座位置。
2、按QTZ40塔式起重机使用说明书结合实际情况和计算进行配筋和混凝土浇筑。
六、QTZ40塔吊地基承载里计算
（一)、QTZ40塔吊地基承载里计算
本工程所使用的塔吊为QZ40，其臂杆的有效半径为45米,吊车整体重量为20。5吨（按独立高度35米计算)，平衡重7。86吨，吊车最大其重量4吨,竖向传递荷载F=20。5+7.86+4=32.36吨。
塔吊基础长为4。5m，宽为4.5m,高度为1.2m，为钢筋混凝土结构，根据该设备厂家提供的使用说明书及基础条件,塔吊基础要求地基土层的承载力不小于20t/㎡。因该工程地表土为杂填土、粉质粘土层﹑土、粉细砂与淤泥质粉质黏粉细砂、土质承载力较低。按基础埋深计，塔吊基础的持力层为地质报告的第２层和第三层，承载力为17t/m2和18t/m2。故考虑采用筏板下设桩基础。桩基础设4根，直径为600mm，长度为6m,强度等级为C30超流态桩.
基础桩长为6m，桩支承在粘土层上,地质剖面如工程地质勘察报告，桩底清理干净。
（二)、首先确定单桩竖向极限承载力的标准值Quk=Rk
Rk=Quk=Qsk+Qpk=upåqsik—L1+qpk×Ap
由于 Ap=3。14×0。62/4=0。283
qpk=900kPa qsik=40kPa
单桩极限侧阻力标准值(kN) Qsik = u ＊ qsik * lsi
=452。16 kN
单桩总极限侧阻力标准值(kN） ∑Qsik = u ＊ ∑qsik ＊ lsi
=452。16 kN
单桩极限端阻力标准值（kN) Qpk = qpk ＊ Ap
=254.5 kN
单桩竖向极限承载力标准值(kN） Quk = ∑Qsik + Qpk
=706。66 kN
单桩竖向承载力设计值(kN） R = ∑Qsik / γs + Qpk / γp=423.15 kN
（三）、确定桩的根数布置
ｎ＝（Ｆ＋Ｇ)/Ｒ×µ
Ｇ＝4。5×4。5×1.2×２５００＝607。5ＫＮ
Ｆ＝32.36吨
ｎ：偏心受压时所需的桩数µ可按中心受压计算并乘以一个增大系数µ＝１.１～１.２，现取µ＝１.2
ｎ＝(607。5＋323.6)/423.15×１.2＝2。64根
取4根
桩身配筋计算：桩身配筋同桩基础相同,主筋６Ф１６ＨＲＢ３３５，螺旋箍筋为f６＠１００ＨＰＢ２３５，f１２@２０００ＨＰＢ２３５为加劲箍筋，混凝土强度等级为Ｃ３０超流态混凝土。
验算钢筋配筋：主筋６Ф１６
Ρｍｉｎ＝ＡＳ/(３.１４×ｄ２/４）
　 ＝１２０５.７６/２８２６００
＝０。４２％
Ρｍｉｎ＝０.４２％>Ρｍｉｎ＝０。２%~０.６５％　　
因为桩径≥600㎜，考虑到侧边挖土至5.3米,避免侧向倾覆把桩加长2米，即8米。
桩配筋长度为2/3桩长：2/3×8=5。5m
取6米
配筋符合设计要求
主筋长度为6ｍ满足４.０/ａ。
具体详见附图
基础筏板计算:
计算基底净反力：e=M/F=40×1。25/324=0。154〈L/6=4。5/6=0。75
Pmax=F/Lb(1+6e/L)
Pmax=324/4。5×4。5(1+6×0.154/4。5)
Pmax=13。27kpa
验算基础底板冲切力
Ft= Pmax[（L/2-a/2-h0)b—（b/2—bc/2—h0）2]
=13。27×[（4.5/2—2/2—1.1)×4。5-（4.5/2—2/2—1.1）2］
=21.76KN
抗冲切力： 0。7ßhpftamh0=0.7×0。95×1.1×103×2×1。1=1609.3KN〉22KN 满足要求。
（四)、配筋计算
ρ=As/b×n=10×314+33×314/1200×4500=0.25%〉0。2% 符合要求
（五）、塔吊抗倾覆验算：M抗〉M倾×1。1
倾覆力:0.6×45=27tm 所吊重物取0.6吨
抗倾覆力:1。2×2.25×4。5×1.125×2.5=34tm>27×1.1=29。7tm 满足要求。
塔吊桩基础钢筋笼制作安装及混凝土浇筑
塔吊桩基础钢筋笼制作与工程桩设计尺寸相同,直径为600㎜，保护层50㎜.制作成笼后主筋间距允许误差为±10㎜。箍筋间距允许误差控制在±20㎜.钢筋笼外围直径允许误差为±10㎜.钢筋笼的长度允许误差为±50㎜.采用梅花点似的把主筋与箍筋适当焊牢.
钢筋笼主筋与加强筋必须焊牢,钢筋笼主筋与螺旋箍筋可采用点焊式绑扎，交叉点开焊或脱离、松扣数量不得大于钢筋笼交叉点总数的1%,并且任何一根钢筋上的开焊或脱扣、松扣点不得大于该钢筋交叉点的1/2.钢筋笼下端500㎜处主筋宜向内侧弯曲15至30度。
吊放钢筋笼前应进行垂直校正，吊放时应对准孔位轻放慢放，严禁高起猛落,强行下放，要防止倾斜、弯折或碰撞孔壁。钢筋笼就位后,顶面和底面标高误差不应大于50㎜。在向混凝土里下钢筋笼时,要设法防止钢筋上浮或下落现象，即一定要保持与设计图上相符合的位置。
桩混凝土浇筑:钻机钻至设计底标高后混凝土泵开始灌筑混凝土并停顿10—20s然后边压灌边提钻，始终保持泵入空中混凝土量大于钻杆上提体积量。
1、混凝土灌注高度高出桩顶标高0。3至0。5m。
2、原材料进场必须复验合格后方可投入使用。
3、混凝土采用商混.
塔吊基础筏板钢筋工程：
塔吊基础钢筋进场必须进行二次复试合格后方可使用。钢筋绑扎均为上下两层Φ20钢筋，每层都有纵横两个方向的上下皮钢筋。所配的钢筋均按图纸上的方向、规格放准确。架空上下两层钢筋用Φ20做钢筋铁马支撑。底板钢筋应将主受力钢筋放在底层，副受力钢筋放在上层.保证上层钢筋的距离,具体详见施工图纸。
混凝土浇筑:浇筑混凝土前要做好材料准备,施工准备,钢筋，模板的验收，对基底要浇水湿润，清除杂物，对混凝土要抓好配合比，配合比要准确.认真控制塌落度，浇捣要密实，浇筑时连续进行不留施工缝，用振捣棒充分振捣。浇筑完成后，上面覆盖塑料布和草袋子进行养护。
七、塔吊筏板基础混凝土配合比
（一）、塔吊筏片基础按厂家提供的塔吊基础图施工.
（二)、塔吊基础为4500＊4500㎜，厚度为1200㎜。
（三）、塔吊基础采用C35砼，配合比由商混厂家出具.
（四）、留置试块一组
塔吊桩基础混凝土配合比
A、塔吊桩基础按桩基础方案施工。
B、塔吊基础下加4根超流态桩，桩长为8m,桩径为600㎜。
C、塔吊桩基础采用超流态C30砼，水泥采用P.O32。5,砂采用中砂，碎石采用10—20㎜.
D、留置试块一组
八、QTZ40塔吊防雷接地施工
QTZ40塔吊采用ф16镀锌圆钢引至塔尖500㎜，作避雷针，引下线采用16㎜2钢总线引至接地极，接地极用100扁铁埋深6m，与工程基础接地网相连。
钢材和焊条
A。E43型用于Ⅰ级钢，型钢及钢板。
B。E50型用于Ⅱ级钢.

大庆筑安建工集团
速滑馆项目部

2021—7-7
